Verchère a écrit:

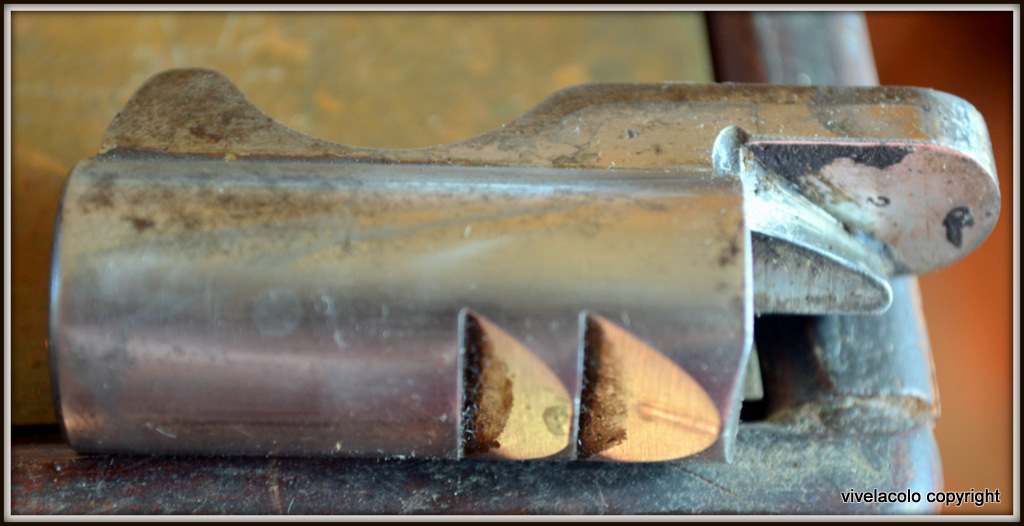

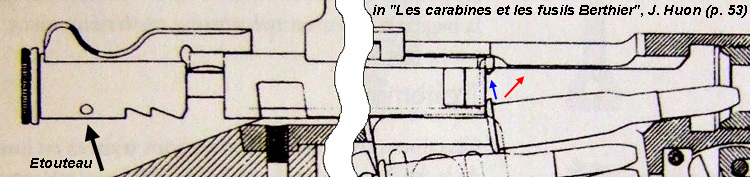

En fait ce n'est pas le cas : lorsque le bourrelet échappe aux lèvres du clip il se trouve légèrement expulsé vers l'avant, comme un noyau de cerise pincé entre les doigts. Au même moment, la pile de cartouches monte brutalement d'un cran, ce qui pousse la cartouche vers le haut. En résultante elle suit le trajet de la flèche rouge, précédant ainsi nettement la cuvette de tir.
Le résultat est finalement identique à une cartouche directement posée à l'entrée de chambre, et le travail de l'extracteur est le même : la cuvette de tir non échancrée empêche le bourrelet de passer en douceur sous l'extracteur, qui doit le franchir en force à la fin de la fermeture.

Re: Ma carabine de gendarmerie Berthier Mle 1890

Verchère a écrit:

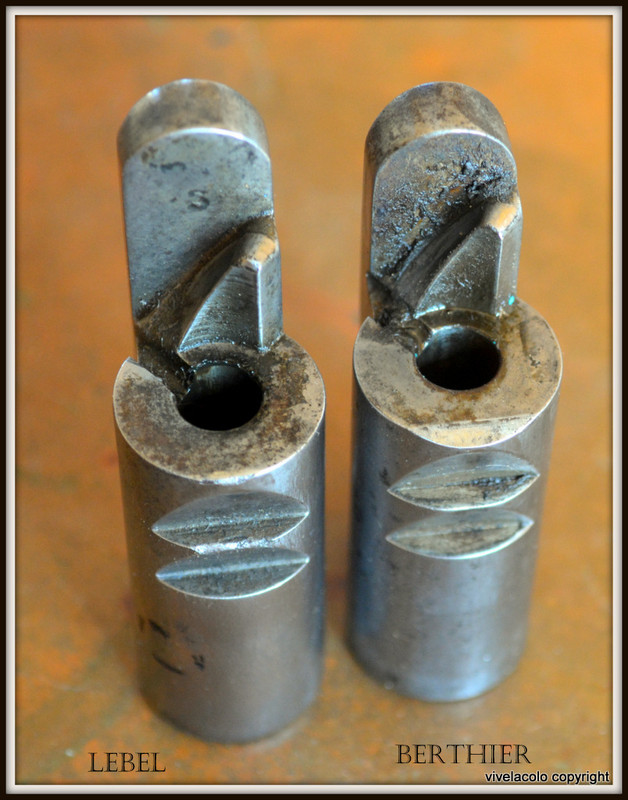

<< Après la dépêche du 23 Février ils furent supprimés sur les Berthiers  mais aussi sur les Lebels. >>
23 février 1892 ?
J. Huon n'indique rien le 23 mais le 27 février 1892, cependant relatif à la numérotation du support d'élévateur.
Et il place la suppression de l'étouteau au 4 avril 1893, avant les premières fabrications gendarmerie / artillerie.
Ça serait bien de pouvoir trancher...

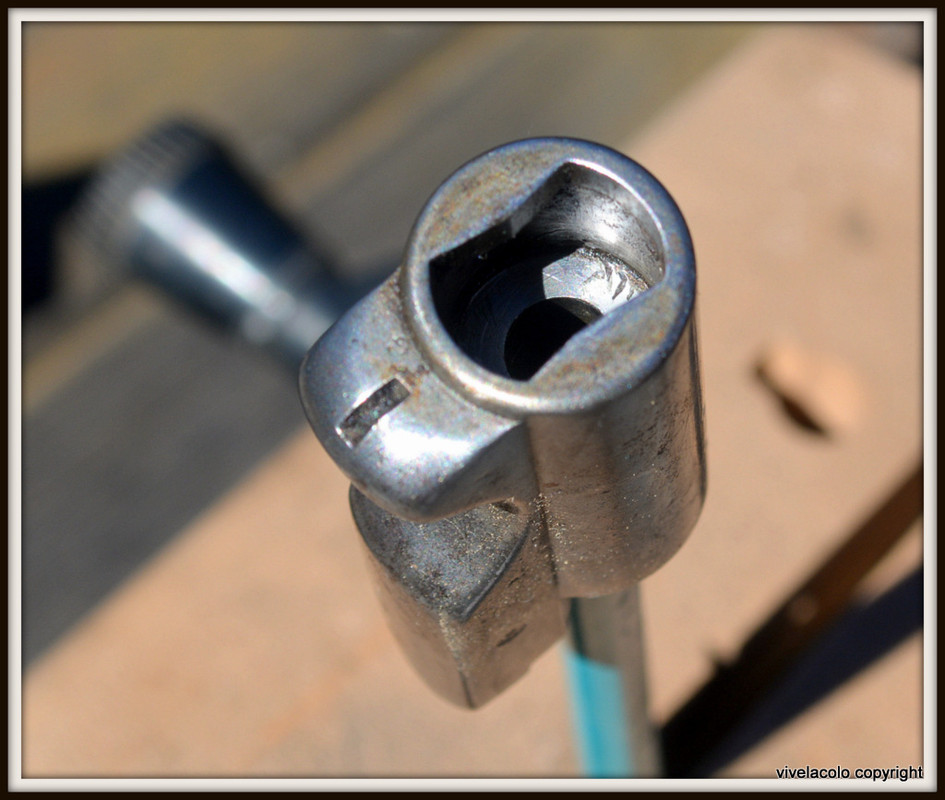

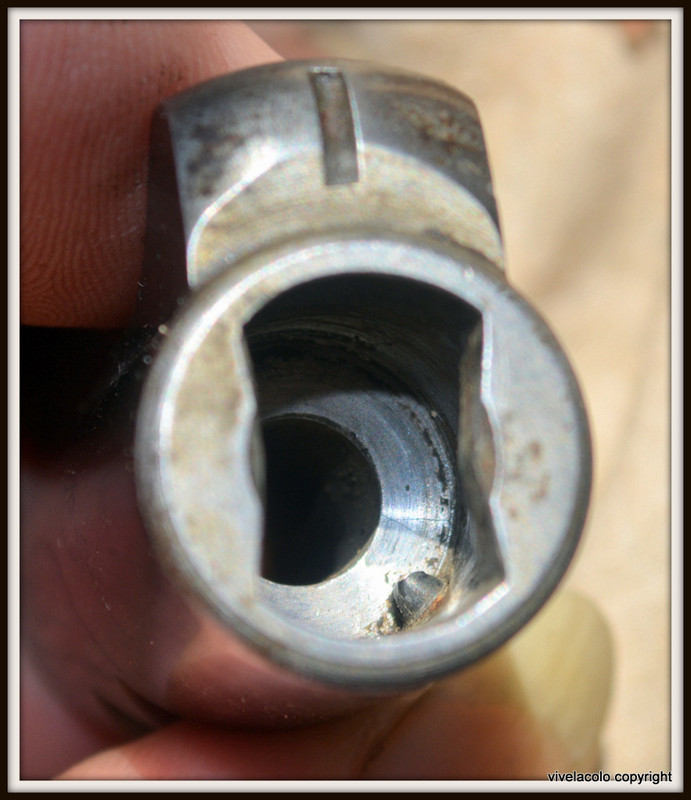

<< Au cours des différentes réparations et modifications les etouteaux existants furent supprimés en arasant la projection  intérieure. >>
Huon parle du remplacement par un bouchon fileté spécial (idem sur l'Instruction de 1905, page 190 du PDF). On peut toutefois noter que la saillie de l'étouteau peut sans doute être arasée au burin, quoique l'accès soit oblique...

Verchère a écrit:D'un autre côté, la production des carabines de cavalerie était-elle alors terminée ? Sinon, ceci s'applique-t'il aux derniers exemplaires ?

vivelacolo a écrit:Après la dépêche du 23 Février ils furent supprimés sur les Berthiers  mais aussi sur les Lebels.
Quand j’ai écrit cette phrase j’avais recherché mon information et a cette époque c’était ce qui était disponible, je vérifie toujours ce que j’écris, la source ? … il me faudrait pouvoir retrouver mon notebook de l’époque

FUEGO a écrit:... Oui, cette date du 23 février 1892 ... 4 avril 1893 ....
... Si délicate fut-elle, l'opération d'extraction de l'étouteau devait être à la portée des techniciens de nos manufactures. ...

Verchère a écrit:Tu en profites bien sûr pour noter au fur et à mesure de leur ré-apparition toutes ces dates et les textes qui s'y réfèrent, dans l'ébauche d'un chapitre "modifications" rédigé exhaustivement avec tous les détails (il sera bien temps de résumer plus tard, un jour, peut-être)...

Vu la façon dont c'est rédigé dans l'Instruction de 1905, la suppression de l'étouteau serait du ressort de l'armurier régimentaire et non des manufactures. On peut donc attendre une certaine variabilité dans l'exécution...

J'ai aussi relevé ça, et je m'interroge :
<< J. Huon page 57 :
1er mars 1893 "Apposition du millésime de l'arme sur la tête de culasse à 3 mm du bord inférieur". >>

FUEGO a écrit:Petite question: y-a-t'il une différence entre la baïonnette du 1902 et celle de la carabine de gendarmerie ?

Verchère a écrit:Pour qu'un collectionneur puisse trancher il faudra qu'il ait les deux types, avec des numéros identifiant sans ambiguïté le modèle de l'arme initiale.
Va peut-être falloir entreprendre un voyage en Californie (le Cap Horn, en cette saison c'est l'été, non ?). Seulement, peut-on débarquer sans cuisson préalable à l'autoclave ?

FUEGO a écrit:Concernant les voyages en cette joyeuse période, c'est pas trop conseillé, hein ?

FUEGO a écrit:

Verchère a écrit:Pour qu'un collectionneur puisse trancher il faudra qu'il ait les deux types, avec des numéros identifiant sans ambiguïté le modèle de l'arme initiale.
Va peut-être falloir entreprendre un voyage en Californie (le Cap Horn, en cette saison c'est l'été, non ?). Seulement, peut-on débarquer sans cuisson préalable à l'autoclave ?

...tu penses à notre collègue Robert Olivier ? Il faudrait effectivement comparer des baïonnettes comportant des Nr sans ambiguïté: Par exemple une F de 1 à 20000 avec une A de 20001 à 49150.
...peut-être que Vivelacolo a ça en stock ?

julio62 a écrit:

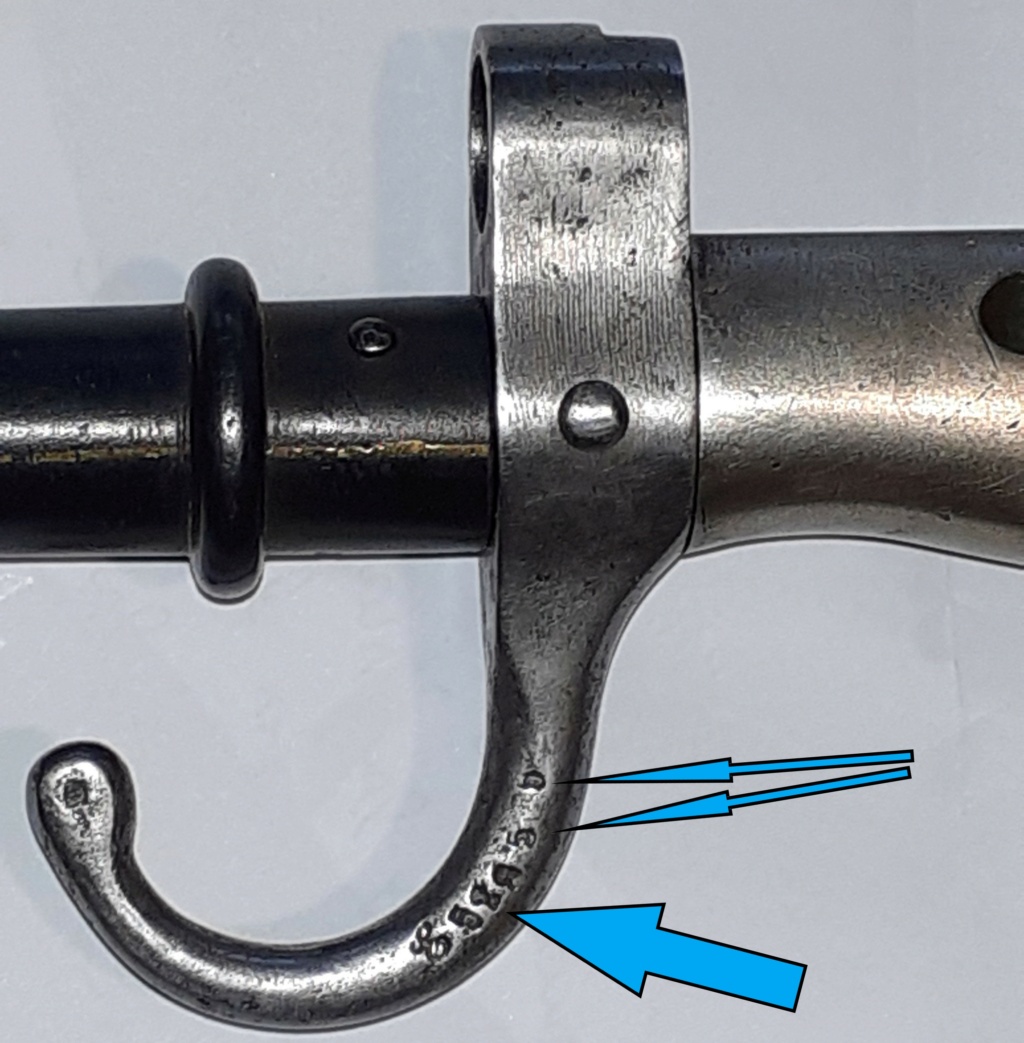

...par-contre l'épée baïonnette spécifique  a été gardée je crois jusque dans les années 20 ou plus (à vérifier).

on trouve donc des épées  baïonnettes pour gendarmes avec des matricules commençant par "B" "C" "D" et "E"  et probablement  des "A" > 20 000  (j'en ai une avec le matricule "E"  donc forcement pour un Gendarme et  pour un mousqueton 1892 aucun 1890 n'ayant de matricule "E".) je pense, que l'on doit trouver aussi des baïonnettes de gendarmerie avec pour les mousquetons qui viendraient  de St Étienne ,les lettres "G" "H" et "J" et des "F" > 20 000 ?.

Les lettres B.C.D.E  ou F.G.H.J  étant  impossibles à trouver sur les matricules des fusils indochinois qui sont tous en "A"  ces lettres correspondent obligatoirement à des épées baïonnettes pour gendarmes.
