--- Fusil Lebel & évolutions ---

(vis éjecteur avec ou sans ergot)

merci julio pour ce super travail qui a le mérite d'être très clair , en fait quoi de meilleur que des photos comparatives ? rien ...

ber

toulon44 a écrit:

merci julio pour ce super travail qui a le mérite d'être très clair , en fait quoi de meilleur que des photos comparatives ? rien ...

ber

Tout pareil que Ber

As tu prévu d'en faire une version imprimable ??

Encore bravo et merci !!!

@+

merci Toulon 44 et Solitaire du 57

cela m'encourage ,j'y suis depuis 1 semaine et ma femme gronde parce que je passe mon temps devant l'ordinateur au lieu  des taches habituelles

je prépare la suite ==> les guidons ==> les crosses ==> les fûts ==> les garnitures

après j’arrête , quant à la version imprimable bonne idée ,je n'y avais pas pensé, même pour moi cela me permettrait de garder une synthèse de ce travail
le problème, je ne suis pas très bon en informatique et je ne sais pas faire
(il n'y a qu'a voir les photos qui sont sorties couchées et je ne sais pas pourquoi, j’espère que les modérateurs pourront les redresser ?)

Très intéressant. Pourrais tu rajouter des photos des deux modèles de poussoir de magasin, celui prévu pour la balle M et celui prévu pour la balle D ? Merci

Superbe et faire un PDF téléchargeable ensuite tout public : top
J'ai fait de même pour les P-Kasten

walker33 a écrit:Très intéressant. Pourrais tu rajouter des photos des deux modèles de poussoir de magasin, celui prévu pour la balle M et celui prévu pour la balle D ? Merci

Ça va l'obliger à désosser les fûts, ça...
Y-en a sans doute pas mal qui pourraient envoyer la photo d'un piston pour balle D ; mais le piston Mle 1886 est bien moins courant. Au besoin je pourrais fournir le dessin coté des deux...

Et pour la visserie, as-tu vérifié si l'exemplaire de pré-série a encore la visserie en pouces initiale, ou la nouvelle visserie métrique ?
Les détails sont ici (les cotes de la visserie de 1ère fab. sont entre parenthèses) :
http://p.lacour.malvaux.free.fr/Histoire_docs/Lebel-Berthier/Visserie_Lebel.pdf
Mais sans peigne à filet il n'est pas si facile de distinguer un pas de 1.06 d'un pas de 1.00...
Possible aussi d'essayer d'interchanger avec des vis de Gras, qui sont de la même veine que les vis originelles du Lebel, et dont les détails sont ici :
http://p.lacour.malvaux.free.fr/Histoire_docs/Chassepot-Gras/Vis_ChassETgras.pdf
http://p.lacour.malvaux.free.fr/Histoire_docs/Chassepot-Gras/Vis_ChassOUgras.pdf

Vous savez bien qu'à mes yeux, une arme est principalement une grosse poignée de vis très spéciales, avec un peu de ferraille autour...

julio62 a écrit:j'y suis depuis 1 semaine et ma femme gronde parce que je passe mon temps devant l'ordinateur au lieu  des taches habituelles

Bienvenu au club !

...qui veut aller loin, ménage sa monture


Pour en revenir au sujet du post, c'est effectivement du beau boulot : bravo.

Et mettre tout cela dans un document Word ne doit pas être insurmontable techniquement parlant: nous serions preneurs.

Verchère a écrit:

walker33 a écrit:Très intéressant. Pourrais tu rajouter des photos des deux modèles de poussoir de magasin, celui prévu pour la balle M et celui prévu pour la balle D ? Merci

Ça va l'obliger à désosser les fûts, ça...
Y-en a sans doute pas mal qui pourraient envoyer la photo d'un piston pour balle D ; mais le piston Mle 1886 est bien moins courant. Au besoin je pourrais fournir le dessin coté des deux...

Et pour la visserie, as-tu vérifié si l'exemplaire de pré-série a encore la visserie en pouces initiale, ou la nouvelle visserie métrique ?
Les détails sont ici (les cotes de la visserie de 1ère fab. sont entre parenthèses) :
http://p.lacour.malvaux.free.fr/Histoire_docs/Lebel-Berthier/Visserie_Lebel.pdf
Mais sans peigne à filet il n'est pas si facile de distinguer un pas de 1.06 d'un pas de 1.00...
Possible aussi d'essayer d'interchanger avec des vis de Gras, qui sont de la même veine que les vis originelles du Lebel, et dont les détails sont ici :
http://p.lacour.malvaux.free.fr/Histoire_docs/Chassepot-Gras/Vis_ChassETgras.pdf
http://p.lacour.malvaux.free.fr/Histoire_docs/Chassepot-Gras/Vis_ChassOUgras.pdf

Vous savez bien qu'à mes yeux, une arme est principalement une grosse poignée de vis très spéciales, avec un peu de ferraille autour...


pour les pistons et le reste j'ai déjà fait pas mal de photos
par contre pour les pas de vis ça va être une autre manche ,c'est vraiment du Chinois pour moi , je vais essayer     ( merci pour les Liens de ton site)

Bonsoir,
Beau travail, merci.
++
Damien

C'est vrai que "relié" en un unique fichier informatique ce serait bien, très bien !

Avec une mise en page simpliste comme ce que permet le forum ce serait très suffisant, c'est le contenu qui compte. Et ça c'est facile à faire sur Word ou pas mal d'autres logiciels.
Format d'enregistrement ... le .PDF est peut-être plus polyvalent que le .DOC de Word...

Si vraiment tu n'y arrives pas, l'un ou l'autre d'entre nous pourrait le faire pour toi.


Pour les vis, la différence entre les pas de 1.0 et de 1.06 c'est 0.06 mm par filet, soit 0.6 mm pour 10 filets, soit un demi-pas.
En juxtaposant tête-bêche deux vis longues, s'il y a une différence l'appareil photo doit la voir.
En référence de l'ancien pas, une vis de Chassepot ou Gras ; en référence du nouveau, une vis de Berthier.

Les Fûts


1886 pré série (primitif) pas de cheville ....




1886 pré série (on a la forme définitive avec la cheville de renfort,mais pas encore de lettre en police anglaise gravée dessus)
[url=https://servimg.com/view/18379455/359]
[/url]

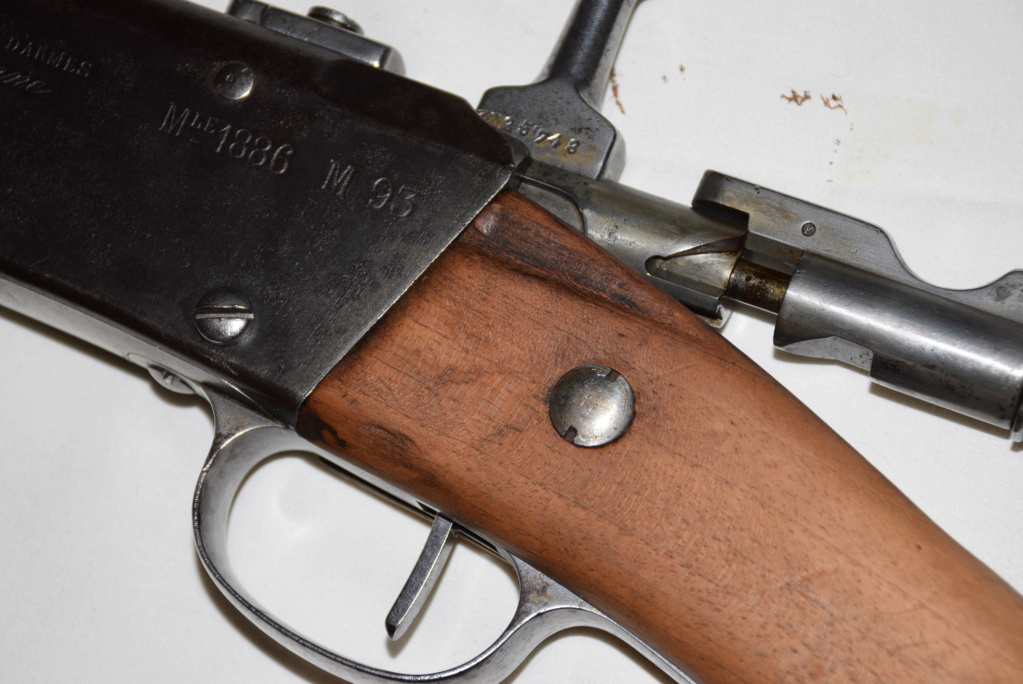

1886 et 1886-93 (cheville avec lettre gravée)

fût 1886 et 1886-93 (apparition des encoches pour les griffes de la hausse)


fût 1886



fût 1886-93





fût M27



fût R35 avec grenadière 1886-93 (modèle non classique)

 fut R35 avec grenadière classique à anneau

Félicitations Julio, très beau boulot.
Pour la crosse, outre la variation battant/barrette et le dégagement pour le couvre-culasse, ne pas oublier les crosses réparées avec crosses de Gras adaptées
Arme de feu Verd1 :
https://www.tircollection.com/t13432-mes-macarons-de-crosses-lebel
et les plaques de couche au numéro de l'unité d'affectation (appliqué jusqu'en février 1888 sur au moins certains des premiers Lebel fabriqués).
Arme de Solitaire du 57 :
https://www.tircollection.com/t24031p75-lebel-de-grenier-je-n-ai-jamais-oublie#360658

Si tu vas dans les M27, tu as au moins deux longueurs principales (mousqueton et fusil "moyen", le fusil long étant nettement plus rare), deux types de garde-main (ouvert ou fermé à l'arrière) et deux types de hausses, en tirant ou en poussant.

Alamas a écrit:Félicitations Julio, très beau boulot.

et les plaques de couche au numéro de l'unité d'affectation (appliqué jusqu'en février 1888 sur au moins certains des premiers Lebel fabriqués).
Arme de Solitaire du 57 :

J'ai une photo en stock , mais je peux essayer de faire mieux si besoin est   (F 3896   04/1887)

@+

Les Guidons

1886 et 1886-93




1886-93 R35




1886-93 M27

Les crosses

je n'ai pas de photos  de plaques de couche au numéro de l'unité d'affectation ni de crosses modifiées pour le couvre culasse ou réparées
solitaire du 57 si tu peux nous dépanner à la suite ?








1886 présérie (sans oreilles de renfort)




1886 présérie et suivants avec renforts

1886 présérie (avec battant proche de la plaque de couche)


1886 présérie et suivants (distance plaque couche battant adoptée définitivement)


1886-93 R35 modèle à barrette



la grenadière amovible des R35 (commune au Berthier)

Elle ne te plait pas celle-là ?

ça c'était avant nettoyage
J'attends qu'il fasses jour et j'en refais , itou pour la découpe pour le couvre culasse

@+

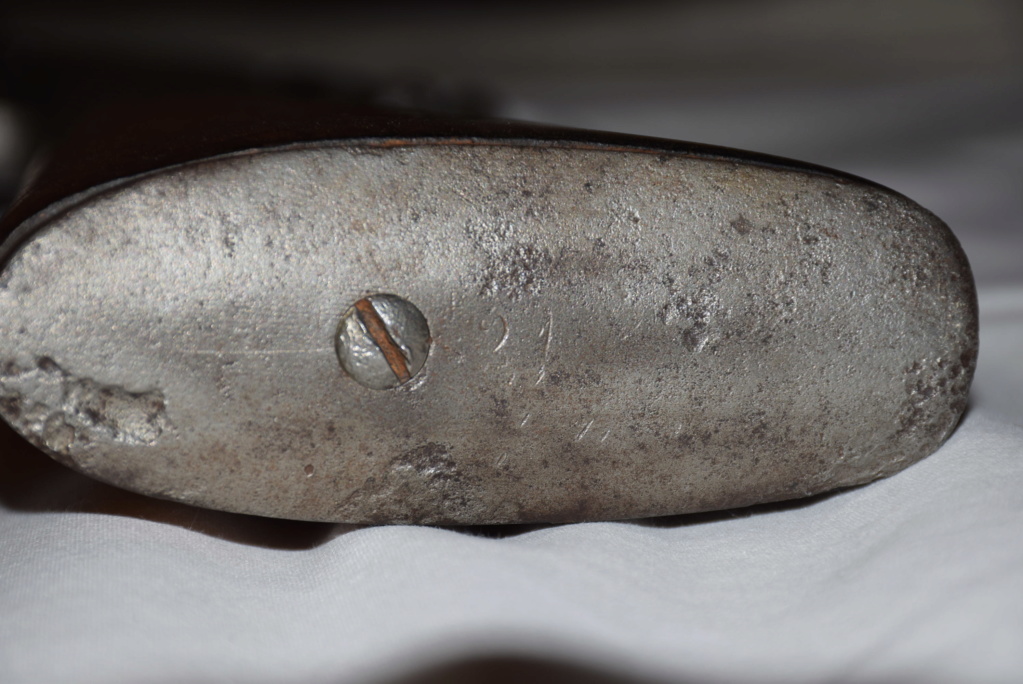

La plaque de couche sans mes gros doigts et sans peinture noire ...



Une crosse "entaillée" pour le passage du couvre culasse (que je n'ai pas ) celle d'origine du F 3896 (plaque de couche numérotée ) la porte aussi ,mais elle est en trop mauvais état pour être représentative en photo .
Celle là est sur un reconditionné 1916 .




La différence avec une "non retaillée "



J'ai juste mis les photos pour exemple , je penses que Julio62 voudra remettre en forme pour suivre le fil de son post

Espérant avoir contribué modestement à ce post très intéressant et très bien fait .

@+

le COUVRE CULASSE     photos de CESABC





Les embouchoirs


1886 sans quillon



avec quillon à partir de 1889

Les grenadières


1886 et modèles suivants


1886-93 R35

pour compléter il faut absolument que vous alliez voir les 2 excellents posts de notre ami Alamas

https://www.tircollection.com/t21028-le-lebel


https://www.tircollection.com/t3701-nombre-de-lebel-produits
