Mon Garand de chez Winchester

Bonjour,

Confinement aidant, je me suis dit que j'allais vous présentez mon GARAND.

Il a sûrement fait le débarquement en Normandie puisqu'il vient d'un vendeur qui officie dans la région Monsieur CARTRY.

Plus sérieusement, je l'ai acheté avant la vogue du TAR donc à un prix correct.

A l'époque je ne voulais pas griller une autorisation. C'est pourquoi, il est en 30-06 Court Cartry et limité en 2 + 1 (il faut d'ailleurs oublier ce cas de figure avec le Garand).

En effet, insérer directement la cartouche dans la chambre n'est visiblement pas une bonne idée sur ce type de fusil.



Je préfère préciser car c'est exactement ce que j'ai fait au début.

Je n'ai pas tiré beaucoup avec donc je n'ai pas eu de problème. Mais il vaut mieux éviter.

Donc place aux photos


On voit à la base de la crosse, l'attaque fourbe de rongeurs...

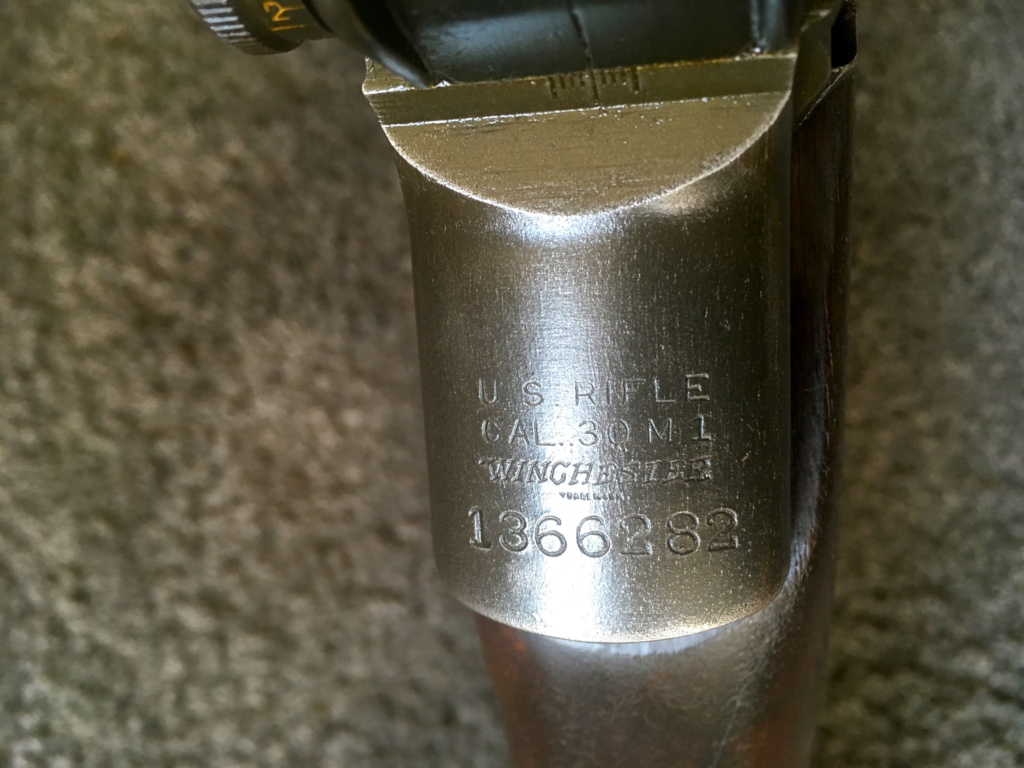

C'est bien un WINCHESTER, c'est marqué dessus,  comme le ...

La hausse d'après guerre, si je ne me trompe pas.
Le pontet en tôle emboutie.




Le marquage de la crosse, on ne peut pas le rater.
Mais qui est le fabricant ?
Est ce sa crosse d'origine ?


Le marquage du nouveau calibre, c'est pas trop moche, comme une signature de l'artisan.



Voilà, n'ayant pas de stand à sa mesure, je n'ai pas tiré avec depuis 15 ans. Il faut que je lui fasse des cartouches à sa mesure et que je fasse un saut au TNV.

C'est pour moi une arme mythique, je suis content de l'avoir et de vous faire partager ces quelques photos.

Beau fusil M1.    Dommage qu'il ne soit plus dans son calibre original de 30-06.

désolé pour la question con , mais un garand justement en 2+1 , on gère comment l'alimentation ?

Le bois de ton arme est une production Springfiled Armory du début des années 50. Le melting pot du Garand à l'image de se que l'on connait pour les carabine m1.

Le contrôleur s'appelait James L Guidon ça ne s'invente pas d'ou les initiales JLG, il a officié de 1950 à 1953.

Au sujet du guidon les fabrications Winchester avaient des oreilles de protection du point de mire plus évasés que chez Springfield.

On gère avec un clip travaillé et découpé

laurentsix a écrit:On gère avec un clip travaillé et découpé

...Donc on introduit le clip (modifié à 3 coups,..ou 2?) comme l'original ?

Question subsidiaire par rapport aux "nouveaux" CERFA (Annexes) pour les "B" ou on doit déclarer les "C" et ou il est demandé pour la capacité celle du chargeur/magasin + celle de la chambre ;y compris pour les armes ou il est fortement déconseillé ,voire impossible ,de garnir la chambre sans passer par la chambre ou le magasin; le clip modifié "C" admet il 3 ou 2 coups ?

Pour mémoire à l'époque ;lointaine ; ou les carabines semi-auto à chargeur de moins de trois coups étaient admises à la chasse (ex-5 eme catégorie ),il existait des chargeurs de 2 coups

coolguy a écrit:Bonjour,

.../...

En effet, insérer directement la cartouche dans la chambre n'est visiblement pas une bonne idée sur ce type de fusil.

Je préfère préciser car c'est exactement ce que j'ai fait au début.

J'ai également un GARAND en 30-06CC et 2+1, j'ai toujours inséré une cartouche directement dans la chambre :twisted: .
Toutefois, je ne renvoie par la culasse comme un "bourrin", je retiens le clip de 2 pour pas qu'il remonte trop et je lâche la culasse à mi-course sur la cartouche chambrée à la main.

Concernant les clips, celui en photo est un 5 coups donc destiné à une arme en B (ou en C à répétition manuelle mais bon, autant utiliser un 8 coups normal).
Celui destiné aux armes en C semi-auto est un 2 coups (+ 1 cartouche insérée directement dans la chambre donc...). Ça s’achète déjà modifié ou on peut en faire soit-même à partir de clips 8 coups.

le clip de la photo est un 5 coups.

Pour les 2+1, il existe des clips "2 coups" , une plaque est soudée à l'intérieur du boitier pour empêcher la planchette élévatrice de descendre en dessous des 2 coups.

Pour tirer en 2+1, il faut de mémoire mettre le clip, pousser la cartouche vers le bas pour qu'à la libération de la culasse, elle ne prenne pas la cartouche, et metre une cartouche dans la chambre, tout ça sans se faire péter les doigts...

coolguy a écrit:Bonjour,

.../...

Plus sérieusement, je l'ai acheté avant la vogue du TAR donc à un prix correct.

Pareil, acheté 600€ en 2003. Mais bon, à l'époque, c'était l'arme la plus cher de ma "collection" ...

Ester Winch a écrit:

coolguy a écrit:Bonjour,

.../...

Plus sérieusement, je l'ai acheté avant la vogue du TAR donc à un prix correct.

Pareil, acheté 600€ en 2003. Mais bon, à l'époque, c'était l'arme la plus cher de ma "collection" ...

Pareil, c'était un pari gagnant quand je vois les prix pratiqués maintenant.

Pour le tir, j'ai utilisé les clips 2 coups que j'avais acheté chez ESP à l'époque.

A l'époque de son achat (2002/2003), c'était une 5ème catégorie (semi automatique en faible capacité et dans un calibre franco-français).

Aujourd'hui, on l'aurai en 30-06 mais à plus de 1.000 euros.

On ne peut pas tout avoir.

Merci pour vos lumières, je me doutais que c'était un remontage en l'achetant, mais il a une gueule !

Merci Laurentsix pour tes lumières sur la crosse. On détermine le fabricant par rapport à l'inspecteur ?

Ps : c'est une cale soudée dans le boitier qui bloque la capacité et donc la taille du clip à introduire.

C'est clair que c'est une arme qui en impose !

T301 a écrit:C'est clair que c'est une arme qui en impose !

Oui à trimbaler, je préférerai l’usm1. Mais au tir, la 30-06 (même CC) c’est autre chose.

Mes clips sont prévus pour tenir 2 cartouches dès leur fabrication.
Visiblement il est possible de modifier des clips 8 coups pour obtenir le même résultat.

Quelqu’un a-t-il déjà œuvré ?

C’est compliqué (pour un gars qui vit en appartement et qui n’a qu'une dremel) ?

coolguy a écrit:Merci Laurentsix pour tes lumières sur la crosse. On détermine le fabricant par rapport à l'inspecteur ?

Ben non...aux initiales: SA = Springfield Armory...

Bien beau fusil, qui semble en très bon état, comme la plupart des rechambrés que j'ai pu voir.

EKAERGOS a écrit:Question subsidiaire par rapport aux "nouveaux" CERFA (Annexes) pour les "B" ou on doit déclarer les "C" et ou il est demandé pour la capacité celle du chargeur/magasin + celle de la chambre ;y compris pour les armes ou il est fortement déconseillé ,voire impossible ,de garnir la chambre sans passer par la chambre ou le magasin; le clip modifié "C" admet il 3 ou 2 coups ?

Alors, sans prendre trop de risques, je pense que ta préfecture s'en tamponne vigoureusement que tu inscrives "2" ou "2+1",, du moment que ça ne dépasse pas 3 coups au total...

Une autre option à la cinquième minute pour les impatients qui fonctionne très bien sans modifier un clip

https://www.youtube.com/watch?v=9Rmtrc4cy-8

Stephane5 a écrit:

coolguy a écrit:Merci Laurentsix pour tes lumières sur la crosse. On détermine le fabricant par rapport à l'inspecteur ?

Ben non...aux initiales: SA = Springfield Armory...

Bien beau fusil, qui semble en très bon état, comme la plupart des rechambrés que j'ai pu voir.

J’ai vu ensuite la bêtise de ma question : SA

coolguy a écrit:Mes clips sont prévus pour tenir 2 cartouches dès leur fabrication.
Visiblement il est possible de modifier des clips 8 coups pour obtenir le même résultat.

Quelqu’un a-t-il déjà œuvré ?

C’est compliqué (pour un gars qui vit en appartement et qui n’a qu'une dremel) ?

Aucune idée, je n'ai jamais tenté l'opération.

Autrement, on en trouve des modifiés "maison" sur Naturatruc :
https://www.naturabuy.fr/GARAND-M1-clip-2-coups-item-5900319.html
10€ le clip quand même ...

Pour winchester tu aurais: WRA  (Winchester repeating Arms) le cartouche de l'ordonnance U.S plus les initiales du contrôleur, ici sur la photo G.H.D,  Guy. H. Dewry, qui a d'ailleurs sévit sur plusieurs pétoires U.S dont les 1911, carabine m1, Browning aussi. Il y eu successivement trois contrôleurs différents chez Winchester pendant les années de production chez ce fabricant.

Donc pour la crosse, je pense qu’il va garder celle qu’il a.
Pour les clips, c’est nenel3 qui fait les modifications et revend.
Les clips d’origine en 2 sont à presque 20 euros de mémoire.

Pour le TAR je m'étais amusé à modifier quelques clips pour tirer deux fois cinq coups, puis à acheter un clip de deux, pour tirer 1X2 puis 1X8, et au bout du bout, j'ai fini par utiliser un clip de huit dans lequel je ne mettais que deux cartouches, c'est encore ce qui fonctionne le mieux et ça ne coûte pas plus cher.

Bonjour,

L'arme a de l'allure, mais ça reste un remontage ... S'il est destiné au tir et s'y comporte bien le reste est secondaire ...

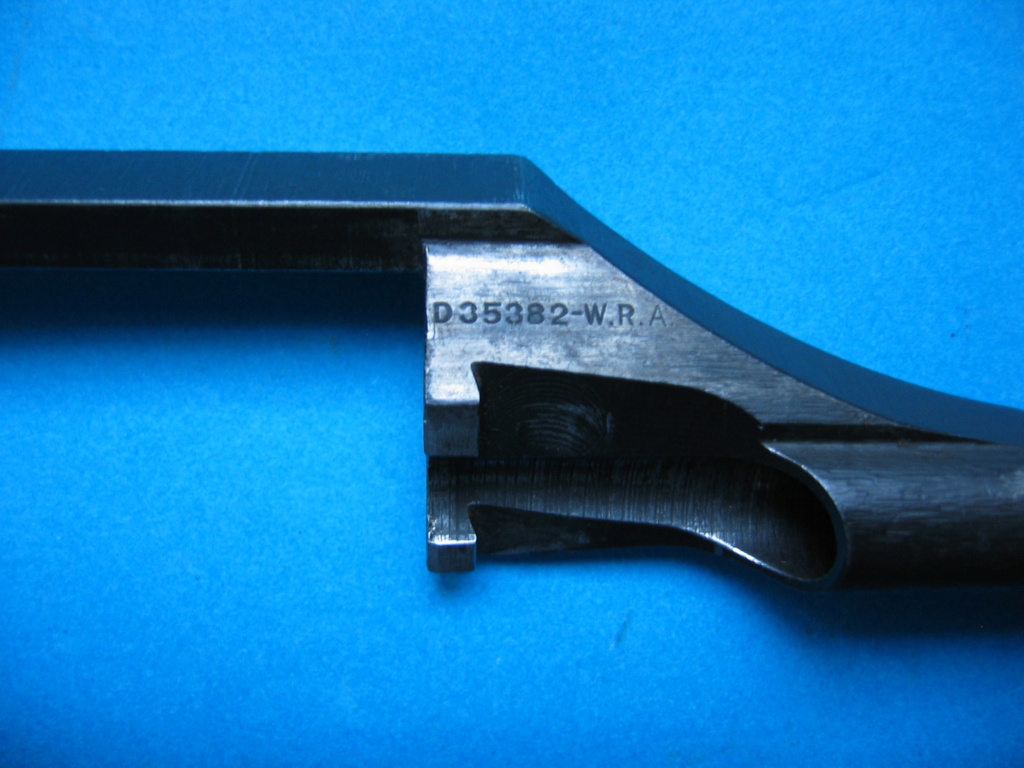

Toutefois, si son "op rod" (levier d'armement) a gardé la longueur d'origine de son tube (382 mm de l'avant à la base du levier d'armement) malgré la modif 30-06 CC qui en principe l'ampute de 2,54 mm, s'il n'a pas reçu la "clearance cut"* et si le marquage est "D3582 3 SA" et pas un autre, tu peux lui donner un look un peu plus Winchester en l'échangeant contre l'op rod d'origine qui va bien, marqué "D3582-W.R.A.", avec la face externe du logement de tenon biseautée qui le caractérise ...

Il se trouve que - hasard extraordinaire - j'ai une telle op rod dispo ................





... sait-on jamais ...

Autre chose, j'ai vu sur des sites US des clips de Garand astucieusement aménagés pour recevoir 2 x 2 cartouches (2 de chaque côté) ... je ne pense pas que cela soit compatible avec la course limitée de l'élévateur des 2 + 1, mais je signale ... cela sert peut-être aux chasseurs ?

A+


* "clearance cut" : petite découpe semi-circulaire à la base de la tige de manœuvre, entamant le marquage et la base de la tige (WWII modifiée), ou présente uniquement sur la jointure, sans entamer la tige (d'origine sur les Garand d'après-guerre). La WRA étant WWII d'origine, elle ne l'a pas.

Alors là Monsieur feder vous m’en demandé beaucoup au vu de mes piètres connaissances...
Donc il faut que je démonte pour voir le levier d’armement et son marquage ?
Cette modification (avec la pièce winchester) améliore t’elle le fonctionnement ?

J’ai compris que le rechambrage conduit au raccourcissement du canon et que donc il aurait fallu raccourcir le reste (l’oprod ?) ?
C’est bien cela ?


Pour les clips, les miens sont des deux plus deux. Et cela fonctionne.

C'est ça ...

Cela n'améliorera pas le fonctionnement semi-auto si ton op rod est raccourci, au contraire, un op rod d'origine va arriver sur le trou évent et gêner la prise de gaz ...

... mais tout heureux à l'idée d'un échange éventuel, je suis parti en ayant dans l'idée que ton Garand était à répétition manuelle, alors qu'il est en semi-auto ...  ... j'arrête de boire ... demain.

Du coup, mon message est sans objet ... je le laisse à titre info pour ceux qui cherchent un op rod WRA d'origine, afin qu'ils piquent les photos pour illustrer leurs demandes.

Et pour répondre à ta question, oui, si la modif .30 CC a été bien faite, le tube de l'op rod a été raccourci par l'avant, autant que l'arrière de la chambre (1/10", soit 2,54 mm).

A+

Merci encore pour ces précisions.
Je ne sais pas si Monsieur CARTRY a tenu compte de ces paramètres. Je verrai à l'occasion.

Voici les clips que j'ai :
