Plaquette MAB P15 et plaquette MAB ???

Bonjour à Tous,

Je possède plusieurs paires de plaquettes pour MAB P15 ; que cela soit en bois pour P15 F1 à 3 vis de fixation et en plastique pour P15 "combat" à une seule vis de fixation.

Cependant que cela soit celles en bois pour P15 F1 et plastiques pour P15 "Combat", j'arrive à distinguer 2 variantes au niveau des formes sur leur surface interne comme si une variante était faite pour un MAB P15 et une autre variante pour une autre arme
Extérieurement, il n'y a pas de différence flagrante entre ces 2 variantes et leurs dimensions extérieures ne semblent être compatibles qu'avec le MAB P15.

Et pourtant... ... une des variantes de face interne se positionne correctement aussi bien sur une carcasse de P15 F1 que sur une de P15 "Combat" MAIS l'autre variante interne ne se monte sur aucun des 2 modèles de MAB P15.

Cela se distingue à chaque fois au niveau de la forme supérieure qui positionne verticalement la plaquette dans la carcasse.

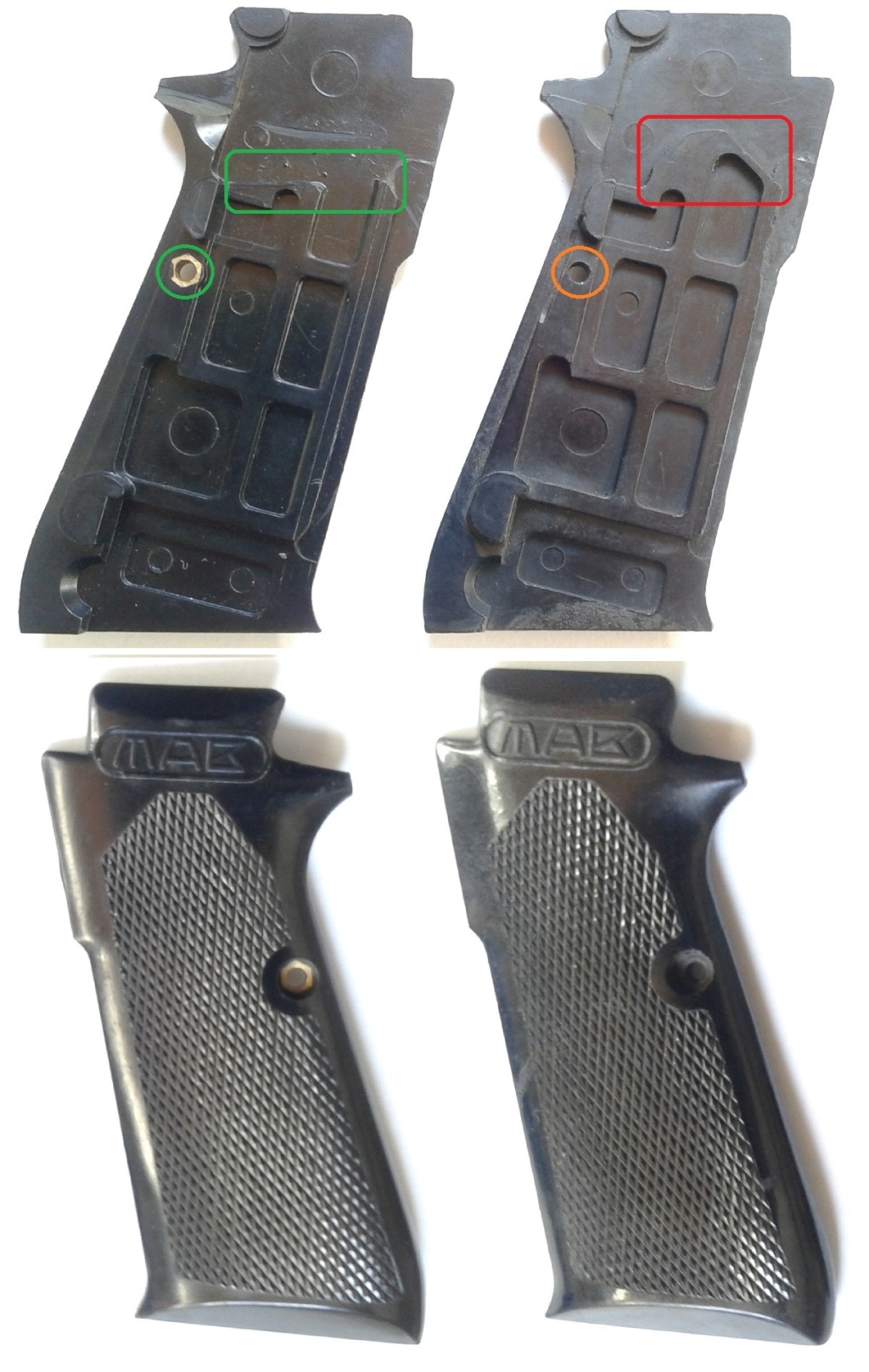

Les voici en images : les plaquettes avec la forme dans le cadre vert sont celles qui se montent dans les carcasses et en rouge celles qui ne se montent pas car leur forme est positionnée bien trop haute sur la plaquette.




Accessoirement, cette variante "plus haute" sur la plaquette plastique ne possède pas d'insert en laiton.

Le fait que cette particularité existe aussi bien sur des plaquettes bois et plastiques, ne peut que vouloir dire qu'elles étaient bien faites pour un modèle spécifique de la MAB mais malgré mes recherches je n'ai pas réussi à trouver lequel. modèle précoce, prototype ou autre ?




Est-ce que l'un d'entre-vous connaitrait le modèle de chez la MAB pour lequel ces plaquettes (à forme interne plus haute ) étaient destinées ?



Merci d'avance

Bonjour.
Avant le P15 existait le P 8, brièvement certes, mais pourquoi pas ?
Toutefois je n'ai aucune certitude que ce soit la réponse à votre question.

Bonjour Caporalepingle,

Merci pour votre réponse.

J'avais regardé aussi pour le MAB P8 ; regarder les images car je n'en ai pas sous la main et je ne peux donc pas vérifier si cela rentrerait dans une carcasse de MAB P8.

Cependant sur toutes les images que j'ai pu glaner les plaquettes étaient fixées par seulement 2 vis, une haut et une en bas et leurs formes externes ne sont pas identiques à un MAB P15.

https://www.littlegun.info/arme%20francaise/artisans%20a%20b/a%20mab%20p8%20fr.htm

Pour en avoir le coeur net, il faudrait avoir une carcasse de P8 pour essayer ou à minima une image de carcasse sans plaquette pour comparer les usinages latéraux ; et dans les 2 cas je n'y suis pas arrivé

Bonjour à tous
Ma question est un peu hors sujet mais//// je recherche des plaquettes pour le MAB R en 9m/m, ne s'agirait il pas d'une paire qui conviendrait????

pousserapière a écrit:Bonjour à tous
Ma question est un peu hors sujet mais//// je recherche des plaquettes pour le MAB R en 9m/m, ne s'agirait il pas d'une paire qui conviendrait????

Bonjour Pousserapière,

Je refais un peu le même style de réponse que précédemment pour ton MAB R-9.

D'après les images que j'ai vu sur le net, les MAB R tout comme ton R-9 ; leurs plaquettes n'ont pas du tout la même forme externe que celles-ci qui sont vraiment comme celles d'un MAB P15.

Les MAB R n'ont que 2 vis de fixation (une en haut et l'autre en bas) alors que celles-ci ont soit 3 vis pour celles en bois ou bien 1 seule pour celles en plastique.

Entre un MAB P15 et R, la position/forme de la sureté, du verrou de démontage et du chargeur me semblent incompatibles avec les plaquettes que je montre ici en image.

Et je n'ai pas la moindre pièce détachée pour des MAB R qui aurait pu te dépanner

Bonjour à tous

Merci pour ta réponse SWP 2022

Bonsoir,

Je pense avoir trouvé sur internet la réponse à ces deux variants de plaquettes.

D'après ce site internet en anglais, il y aurait eu un changement dans le design de la découpe dans la carcasse qui nécessita ce changement de design coté intérieur de la plaquette pour qu'elle puisse se monter :

https://unblinkingeye.com/Guns/MABP15/mabp15.html


"The shape of the frame cut-out beneath the grip plates was modified slightly, requiring a change to the backs of the grip plates in order to fit properly on the frame.  This change has been noted on later guns labeled P-15 rather than the earlier PA-15 designation."

Merci pour cette information .
Désireux de monter des plaquettes en plastique noir sur mon MAB PAP , je me souviens avoir dû les modifier ; le résultat n'était pas fameux ( jeu ).
Les plaquettes en noyer du PAP sont fragiles au niveau des vis , où il y a peu d'épaisseur du bois ; elles sont collector , à mettre de côté pour les futures générations ; et leur préférer la copie ( 3 vis ) assez bien réussie .

Bonjour à tous.
Merci SWP2022. J'ai été sur le lien et l'ai traduit. Article très intéressant sur les divers modèles de la belle époque MAB mais ne me fait pas avancer sur les plaquettes de mon modèle R.... Un jour peut être!......

Bonjour,


En sachant maintenant qu'il y a eu 2 variantes au niveau de l'évidement dans la carcasse qui accueille l'arrière des plaquettes ; je commence à y voir plus clair concernant les différentes plaquettes de MAB P15.

Dans un premier temps la MAB a dû produire des carcasses avec un évidement plus haut dans sa partie supérieure aussi bien pour des carcasses utilisées pour le MAB P15 "Combat" que pour le MAB P15 F1.

Puis dans un second temps la partie supérieure de l'évidement dans la carcasse a été abaissé.
Cette modification a été implémentée aussi bien pour les carcasses utilisées pour le MAB P15 "Combat" que pour le MAB P15 F1.

Cela fait donc 4 variantes de plaquettes d'origines (donc sans parler des plaquettes modernes en bois fixées par 2 vis) :
1/ plaquettes plastiques MAB P15 "Combat" pour carcasse à évidement "haut" et une seule vis
2/ plaquettes bois MAB P15 F1 pour carcasse à évidement "haut" et trois vis
3/ plaquettes plastiques MAB P15 "Combat" pour carcasse à évidement "bas" et une seule vis
4/ plaquettes bois MAB P15 F1 pour carcasse à évidement "bas" et trois vis

Au début de ce topic, je vous ai illustrés ces 4 variétés de plaquettes.

Mais y a-t-il eu d'autres variantes ?



Bonne question car je viens de récupérer une autre variante de plaquette par MAB P15 ; malheureusement que la plaquette gauche

Cette fois-ci, il s'agit d'un autre type de plaquette bois pour carcasse "haute".
Elle est équipée de stries horizontales en lieu et place du classique quadrillage et fixée par une seule vis donc probablement destiné à un MAB P15 "Combat".



En creusant le sujet pour savoir si cette plaquette était d'origine ou non, j'ai recherché dans mes docs et glané sur le net.

J'ai pu trouver 3 vues éclatées différentes ; une vue qui montre seulement les plaquettes bois à stries horizontales, une autre qui montre celles à stries horizontales et à la fois celles à quadrillage, puis la 3ème vue éclatée avec seulement les plaquettes à quadrillage.
La différence entre chacune des vues éclatées se situe à chaque fois au niveau du design des plaquettes.. et là : Bingo car 2 des 3 vues éclatées montrent ce type de plaquette avec stries horizontales et une seule vis.



Il n'y a plus aucun doute que cette plaquette à stries horizontales est bien une plaquette d'origine !

A mon avis ce design de plaquette à stries horizontales était le tout premier design défini par la MAB pour équiper ses MAB P15 avant d'avoir le moule pour les plaquettes plastiques telles que nous les connaissons actuellement.

Il est même fort probablement que ces plaquettes soient en fait les plaquettes qu'équipées les prototypes de MAB P15.
Car la MAB avait appliqué cette méthodologie pour le MAB P8 en assemblant des plaquettes bois pour les prototypes de MAB P8 puis des plaquettes plastiques par la suite ; telle que montré en image dans sur ce lien : https://unblinkingeye.com/Guns/MABP15/mabp15.html

LA conclusion de l'histoire est qu'il n'y aurait pas 4 variantes de plaquettes de MAB P15 mais bien 5 !

Si une bonne âme charitable a une plaquette droite à stries horizontales, je serai preneur pour que ma plaquette gauche ne se sente pas trop seule !
