Message  Magnon Mer 04 Nov 2020, 20:36

Bonsoir,

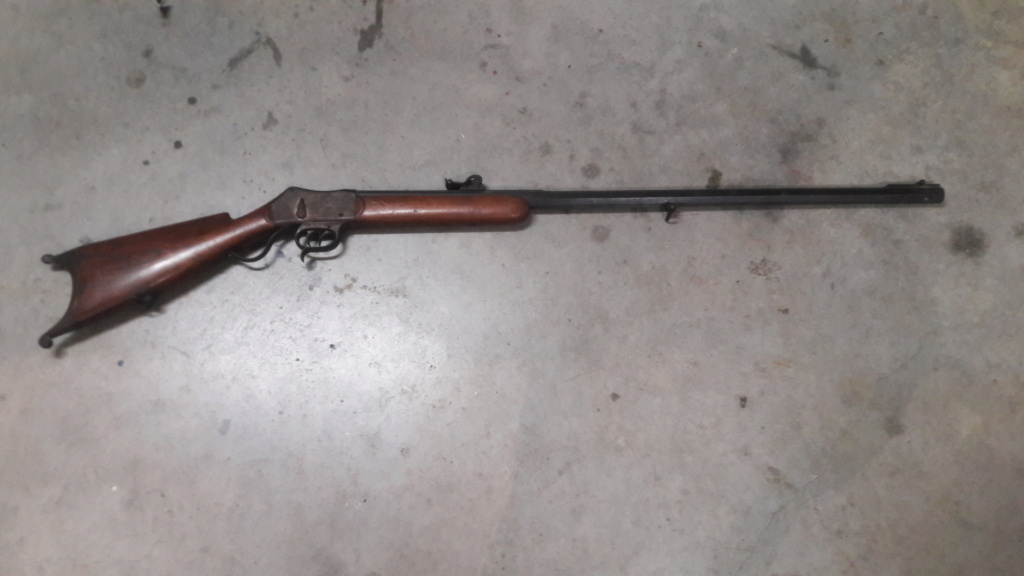

j'ai récemment dégoté cette carabine dans un lot de vieilles armes pour presque rien.

carabine Martini Tanner Frauenfeld Martin17
carabine Martini Tanner Frauenfeld Martin18
carabine Martini Tanner Frauenfeld Martin19

Etant tireur à 300 mètres, je compte la restaurer. J'ai déjà posté à son sujet ici :

https://www.tircollection.com/t33989-repertoire-de-fabricant-de-carabines-martini-en-suisse-ou-ailleurs

Mais je pense qu'il est utile de créer ce nouveau poste pour vous présenter la restauration de cette carabine et ne pas pourrir le poste susmentionné.

Pour l'heure, j'ignore encore si elle est chambrée pour de la GP 90 ou de la GP 11. Le démontage du canon nous en dira peut-être bientôt un peu plus à ce sujet.

J'ai commencé le démontage et suis bloqué ici
carabine Martini Tanner Frauenfeld 20201110

comment démonter sans faire de bêtise ?
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Pâtre Mer 04 Nov 2020, 21:03

salut

Normalement, la "vis" est une vis de blocage, avec une demi-lune. Une fois dans la bonne position, on peut chasser l'axe.


carabine Martini Tanner Frauenfeld 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 5254
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Pâtre Jeu 05 Nov 2020, 22:54

salut


https://www.youtube.com/watch?v=JrJXvxmU4vY
Wink

carabine Martini Tanner Frauenfeld 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 5254
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Magnon Ven 06 Nov 2020, 17:00

canon démonté, voici les marquages, à savoir de gauche à droite :

- deux marques identiques, inconnues
- J.B. - S - W entouré d'un cercle - H & H - M 54

je n'ai pas d'endoscope donc difficile de dire si 3 ou 4 rayures...

carabine Martini Tanner Frauenfeld Img_4010

cette vidéo m'a bien aidé pour le démontage :
https://www.youtube.com/watch?v=JrJXvxmU4vY

Vos commentaires sont les bienvenus !
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Pâtre Ven 06 Nov 2020, 18:44

salut

Magnon a écrit:canon démonté,...
...
Shocked
C'est pas plutôt le garde-main, sous le canon Question

Magnon a écrit:...
je n'ai pas d'endoscope donc difficile de dire si 3 ou 4 rayures...
...
Et en ouvrant la culasse, en présentant une lumière, & en regardant à l'autre bout?

Magnon a écrit:...
cette vidéo m'a bien aidé pour le démontage :
https://www.youtube.com/watch?v=JrJXvxmU4vY
...
Wink

carabine Martini Tanner Frauenfeld 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 5254
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Ven 06 Nov 2020, 19:25

bonsoir
le poinçon H H  correspond probablement à HAMMERLI HAUSCH
Cordialement

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Magnon Ven 06 Nov 2020, 21:21

jeanono62 a écrit:bonsoir
le poinçon H H  correspond probablement à HAMMERLI HAUSCH
Cordialement

Oui donc fabrication entre 1883 et 1920.

J'ai inspecté le canon avec une lampe de poche. Il semble qu'il y ait 3 rayures, que j'ai trouvé très larges. A priori plutôt GP90.

@ pâtre, oui le garde main. Je me mélange les pinceaux.
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  garand76 Sam 07 Nov 2020, 13:12

salut salut salut

  Photo de l'intérieur du canon d'une Hammerli&Hausch : une lampe au bout du canon, la photo étant faite côté chambre avec un bout de miroir en guise de renvoi d'angle. Verdict : 3 rayures, il s'agit bien d'un canon réalisé pour tirer la GP 90.
 carabine Martini Tanner Frauenfeld 20171110

garand76
Pilier du forum
Pilier du forum

Nombre de messages : 1529
Age : 68
Localisation : Près de Rouen
Date d'inscription : 13/06/2017

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Sam 07 Nov 2020, 13:25

bonjour,

Le cal GP 90 a-t-il toujours 3 rayures ?

Et Pourquoi ?

JN

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Pâtre Sam 07 Nov 2020, 14:09

salut

La balles de la munition "GP'90" était en plomb, chemisé papier, accompagné d'une "coiffe". Les canons des armes chambrés pour cette munition (S-R '89 & '96, Steyr-Mannlicher '93) comportent trois rayures larges.
Ces canon ne sont pas adaptés au tir de balles blindées, à la chemise trop dure pour ce type de rayures. le forcement dans les rayures serait plus important, engendrant une pression plus importante.

Les canons destinés au tir de balles blindées ont des rayures plus fines (& plus nombreuses, & souvent moins profondes). En occurrence, les fusils S-R sont équipés de canons à quatre rayures.


carabine Martini Tanner Frauenfeld 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 5254
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  garand76 Sam 07 Nov 2020, 14:17

 Sous  le contrôle de nos amis Helvètes, je pense que ce nombre de rayures a été considéré, après essais, comme optimum pour stabiliser les lourdes balles cylindro-ogivales dont étaient dotées ces cartouches pour des vitesses autour de 600 m/s. Il suffit de voir l'évolution qui a accompagné la mise au point de la GP 11 : 4 rayures au lieu de 3, toujours au pas de 270 mm, légèrement plus profondes me semble-t-il, alors qu'on aurait pu s'attendre au contraire, fabriqué peut-être  dans une nuance d'acier différente.

garand76
Pilier du forum
Pilier du forum

Nombre de messages : 1529
Age : 68
Localisation : Près de Rouen
Date d'inscription : 13/06/2017

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Sam 07 Nov 2020, 17:05

Bonsoir,
merci pour vos réponses précises;
j'ai un modèle trés semblable à celui de MAGNON. Le   boitier et canon sont poinçonnés HAMMERLI et HAUSCH.
Le canon a effectivement trois rayures larges .
Ne reste plus qu'à reformer des cartouches ...
JN

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  CLOSDELIF Sam 07 Nov 2020, 17:39

jeanono62 a écrit:Bonsoir,
merci pour vos réponses précises;
j'ai un modèle trés semblable à celui de MAGNON. Le   boitier et canon sont poinçonnés HAMMERLI et HAUSCH.
Le canon a effectivement trois rayures larges .
Ne reste plus qu'à reformer des cartouches ...
JN
Ce n'est pas nécessaire de les reformer...les douilles sont compatibles.

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 20359
Age : 69
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  garand76 Sam 07 Nov 2020, 18:02

Oui, compte tenu du diamètre des balles calepinées prévues d'origine sur la GP 90, l'étui de 7.5x55 trouve généralement sa place dans une chambre prévue pour la GP 90 (7.5x53.5).

garand76
Pilier du forum
Pilier du forum

Nombre de messages : 1529
Age : 68
Localisation : Près de Rouen
Date d'inscription : 13/06/2017

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Baccardi Sam 07 Nov 2020, 18:41

Ces carabines sont passionnantes. Leurs systèmes stecher sont souvent différents les uns des autres et comme on a affaire à des artisans, il n'y a pas vraiment de "plan"...

J'en ai "restaurée" une il y a quelques années qui est aussi en GP90...

On va suivre tes travaux avec intérêt  carabine Martini Tanner Frauenfeld 72113

carabine Martini Tanner Frauenfeld Img_0012
carabine Martini Tanner Frauenfeld Img_0117

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 14573
Age : 55
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Dim 08 Nov 2020, 11:46

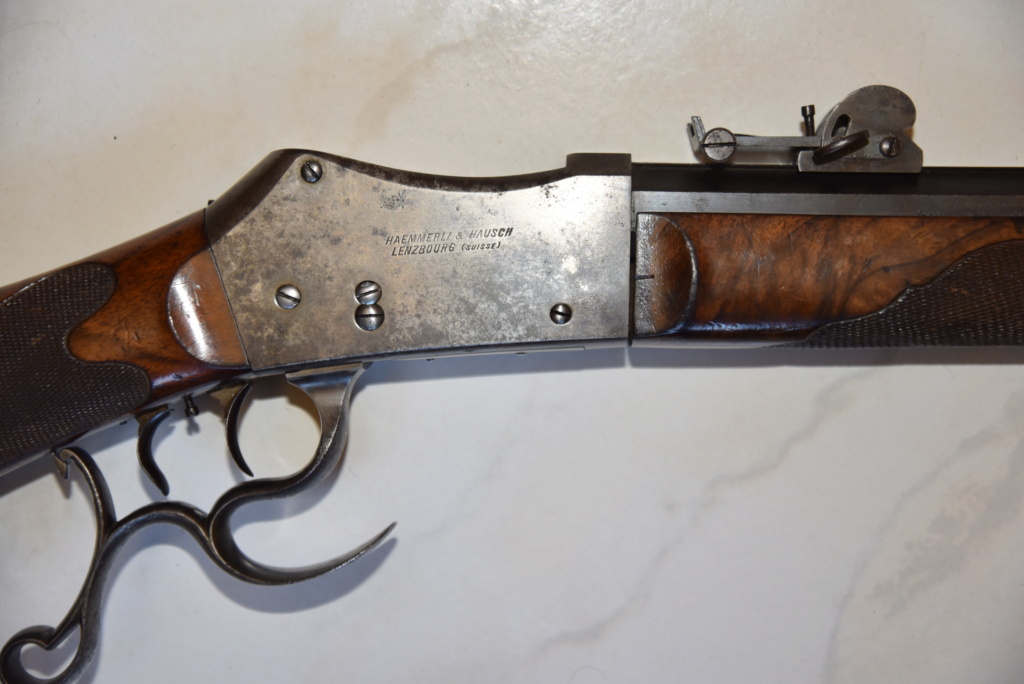

Pour continuer, quelques  photos de la mienne .carabine Martini Tanner Frauenfeld A4fe8e11
carabine Martini Tanner Frauenfeld B0a66e11
carabine Martini Tanner Frauenfeld 0596ce11carabine Martini Tanner Frauenfeld 679e1d11

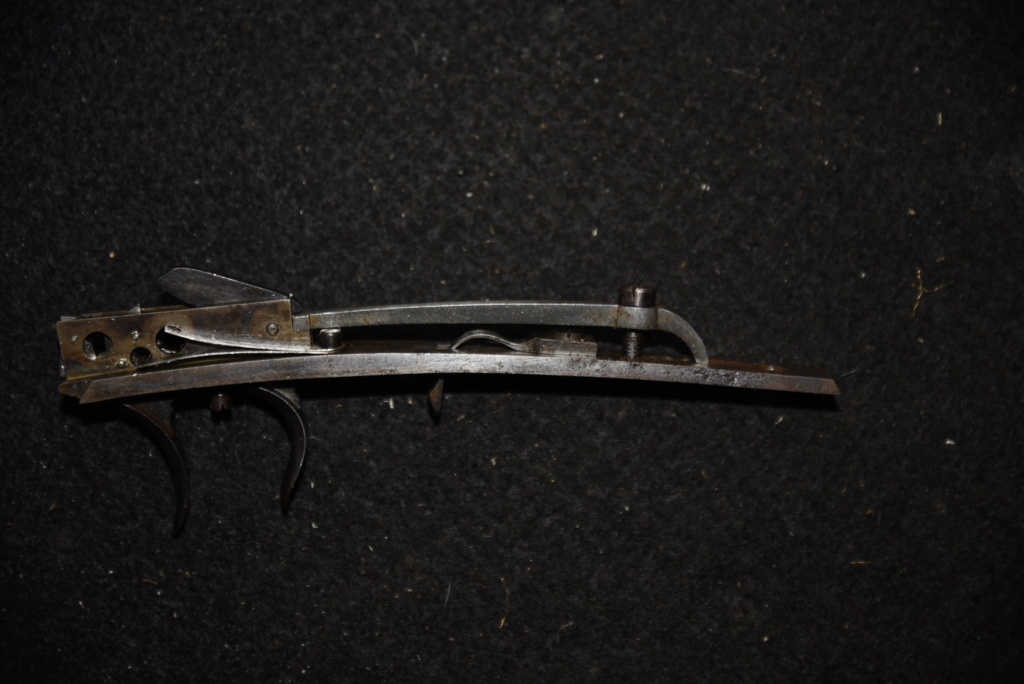

J'ai démonté le stecher .

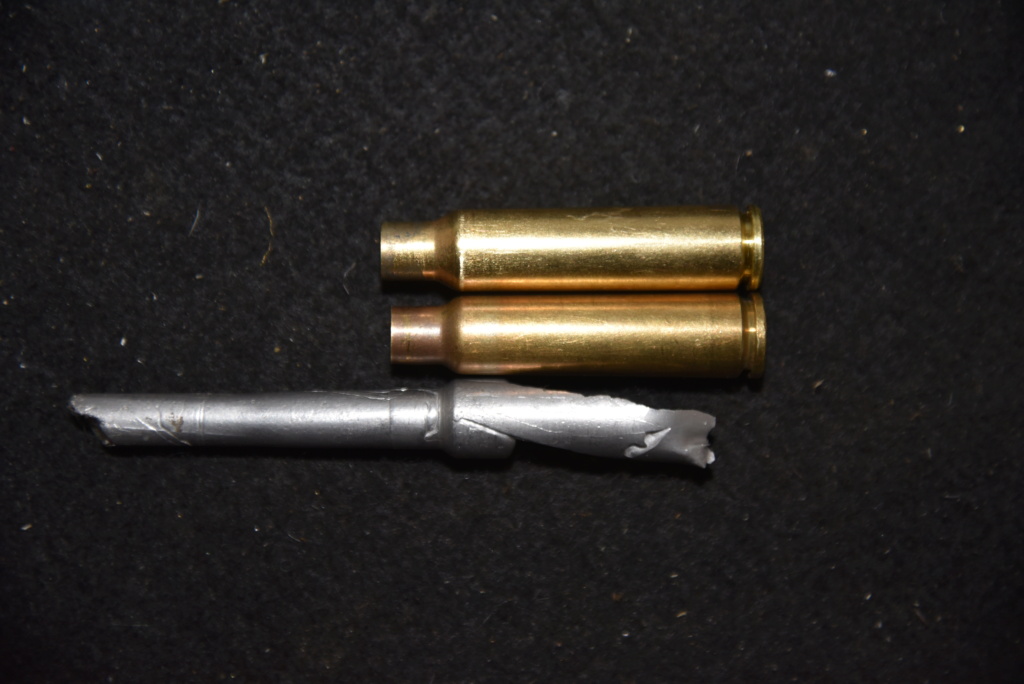

J'ai effectué un moulage de chambre( avec le peu de cerrosafe qu'il me restait ) On voit la prise de rayure bien aprés le collet ...
La douille juste au dessus est celle qui chambre et qui correspond à la chambre (raccourcie); celle du haut étant une GP 11 actuelle

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Magnon Sam 23 Jan 2021, 20:19

Bonsoir à tous,

la voilà presque terminée !

carabine Martini Tanner Frauenfeld Img_4310

carabine Martini Tanner Frauenfeld Img_4312

carabine Martini Tanner Frauenfeld Img_4311

carabine Martini Tanner Frauenfeld Img_4315

carabine Martini Tanner Frauenfeld Img_4313

Si quelqu'un peut me dire à quoi sert cette pièce sous le levier  Question

carabine Martini Tanner Frauenfeld Img_4314
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Sam 23 Jan 2021, 20:25

Bonsoir,
il s'agit d'un ressort destiné à empêcher le levier de pendouiller en le serrant dans le logement .
Il y a le même système sur les martini henry réglementaires
JN

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Pâtre Sam 23 Jan 2021, 20:27

salut

Magnon a écrit:...
carabine Martini Tanner Frauenfeld Img_4314

A verrouiller le levier, en position culasse fermée.
Une petite encoche, normalement, sur une partie correspondante du levier.

carabine Martini Tanner Frauenfeld 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 5254
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Magnon Sam 23 Jan 2021, 20:29

Ok,
merci à tous les deux salut
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  garand76 Dim 24 Jan 2021, 13:00

salut salut

 Quel procédé as-tu utilisé pour polir le boîtier de culasse?

garand76
Pilier du forum
Pilier du forum

Nombre de messages : 1529
Age : 68
Localisation : Près de Rouen
Date d'inscription : 13/06/2017

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  Magnon Dim 24 Jan 2021, 13:07

garand76 a écrit:salut salut

 Quel procédé as-tu utilisé pour polir le boîtier de culasse?
Nettoyage de la crasse à la scotchbrite 3M + WD40. Puis, doucement au papier de verre de carrossier à l'eau. D'abord 320, puis 400 et finalement 600.
Magnon
Magnon
Membre
Membre

Nombre de messages : 63
Age : 40
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

carabine Martini Tanner Frauenfeld Empty Re: carabine Martini Tanner Frauenfeld

Message  jeanono62 Dim 24 Jan 2021, 14:08

Bonjour,
belle restauration ! Peut-être un nouveau vernis tampon ?
Si vous mettez au point un rechargement, ça m'intéresse .
JN

jeanono62
Membre
Membre

Nombre de messages : 63
Age : 62
Localisation : PdeCalais
Date d'inscription : 15/02/2019

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
