GUN MACHINE VICKERS 303 in MARK I

PAYS : Grande Bretagne
MARQUE : Vickers Maxim
DATES DE FABRICATION : 1912-1945
LONGUEUR : 1155 mm
CANON : 723 mm
RAYURES : 4d
POIDS : 14,97 kg (Trépied 22,7 Kg)
CALIBRE : 303 (7,7 mm)
MUNITION : 303 british (7,7x56R)
V.I : 744 m/s
HAUSSE : 3475 m
FONCTIONNEMENT : automatique par recul du canon
CADENCE DE TIR : 450/500 cps/min
ALIMENTATION : bandes en toile de 250 cartouches

L'exemplaire illustrant l'article a été fabriqué en 1944 par la Small Arms Factory de Lithgow en Australie.

Mitrailleuse Vickers MKI Img_6619

Mitrailleuse Vickers MKI Img_6620

Mitrailleuse Vickers MKI Img_6617

Mitrailleuse Vickers MKI Img_6613

Mitrailleuse Vickers MKI Img_6610

Mitrailleuse Vickers MKI Img_6614

Mitrailleuse Vickers MKI Img_6612

Mitrailleuse Vickers MKI Img_6615

Mitrailleuse Vickers MKI Img_6725

Mitrailleuse Vickers MKI Img_6616

Mitrailleuse Vickers MKI Img_6611

Mitrailleuse Vickers MKI Img_6618


Une boite (tardive) et deux types de bande d'alimentation (avec et sans ergots).

Mitrailleuse Vickers MKI Img_6627

Mitrailleuse Vickers MKI Img_6626

Mitrailleuse Vickers MKI Img_6628

Mitrailleuse Vickers MKI Img_6629

Mitrailleuse Vickers MKI Img_6630

Mitrailleuse Vickers MKI Img_6624

Mitrailleuse Vickers MKI Img_6625

Mitrailleuse Vickers MKI Img_6724


Guidon décalé pour le tir sur les objets mobiles

Mitrailleuse Vickers MKI Img_6611

Mitrailleuse Vickers MKI Img_6722

Mitrailleuse Vickers MKI Img_6721

Tir indirect

Le tir indirect avec les mitrailleuses lourdes est devenu un véritable défi durant la première guerre mondiale.
La mitrailleuse Vickers n'a pas échappé à ce fait et un système de visée très complexe a été étudié pour cette arme.

Mitrailleuse Vickers MKI Img_6720

Mitrailleuse Vickers MKI Img_6719

Mitrailleuse Vickers MKI Img_6713

Mitrailleuse Vickers MKI Img_6711

Mitrailleuse Vickers MKI Img_6716

Mitrailleuse Vickers MKI Img_6715

Mitrailleuse Vickers MKI Img_6714

Mitrailleuse Vickers MKI Img_6712

Mitrailleuse Vickers MKI Img_6710

Mitrailleuse Vickers MKI Img_6717

Mitrailleuse Vickers MKI Img_6718

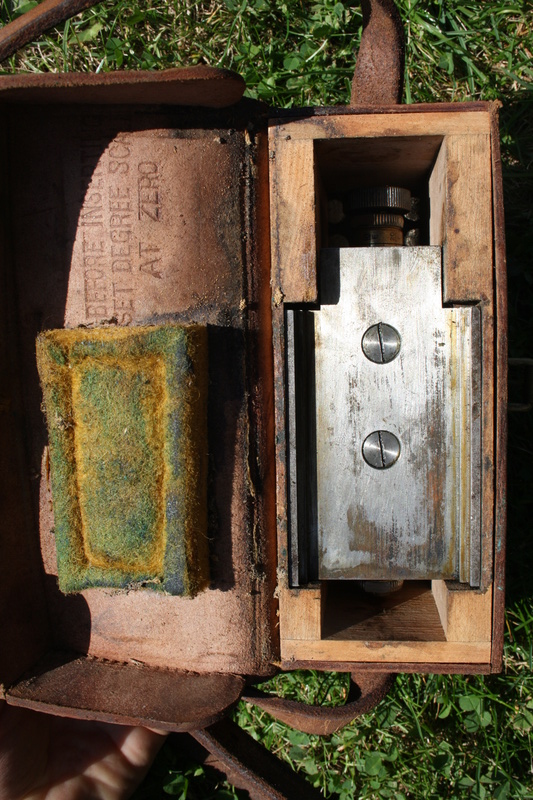

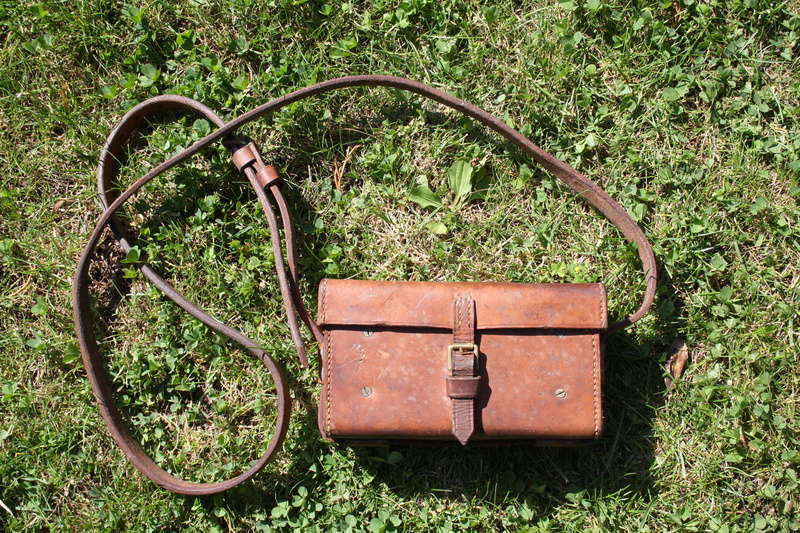

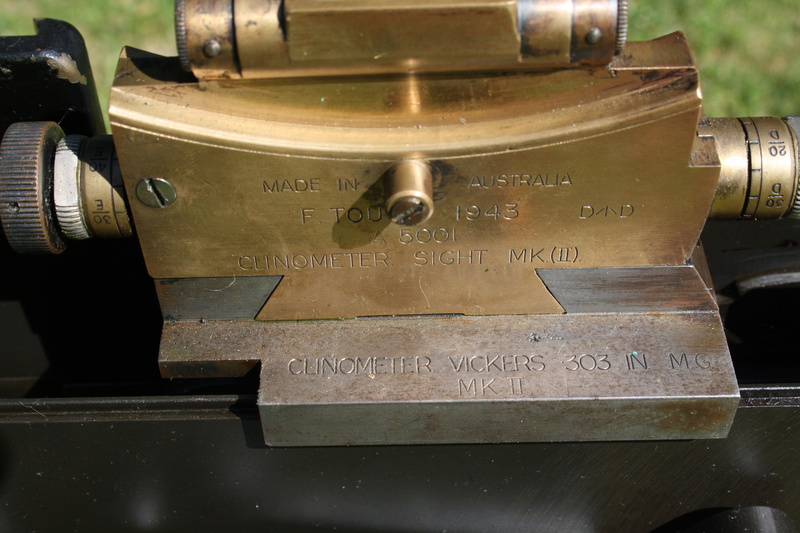

Mise à niveau

L'utilisation de la lunette de visée pour le tir indirect nécessite que l'arme soit au préalable parfaitement positionnée et de niveau , d'où l'utilité de l'objet qui suit.

Mitrailleuse Vickers MKI Img_6635

Mitrailleuse Vickers MKI Img_6634

Mitrailleuse Vickers MKI Img_6633

Mitrailleuse Vickers MKI Img_6631

Mitrailleuse Vickers MKI Img_6632

Mitrailleuse Vickers MKI Img_6727

Mitrailleuse Vickers MKI Img_6726

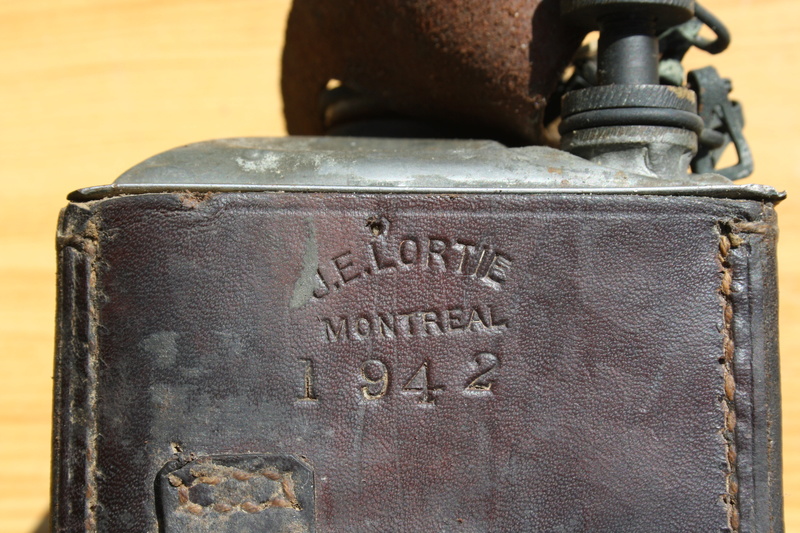

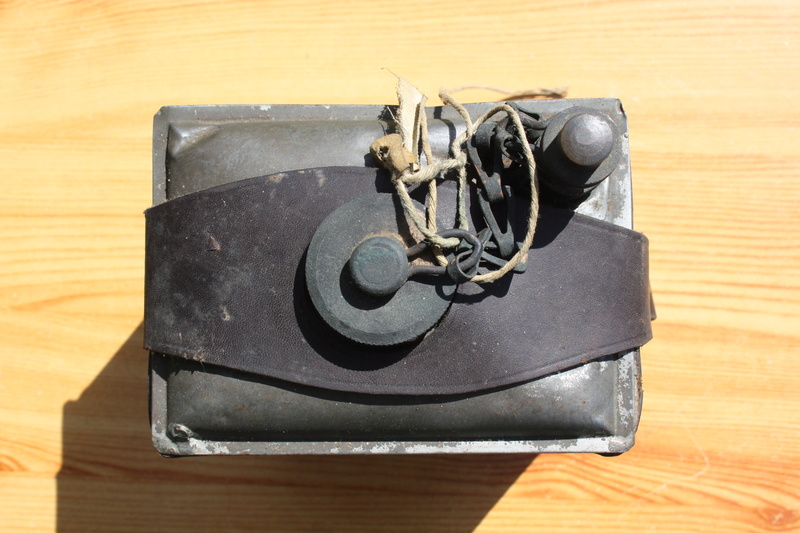

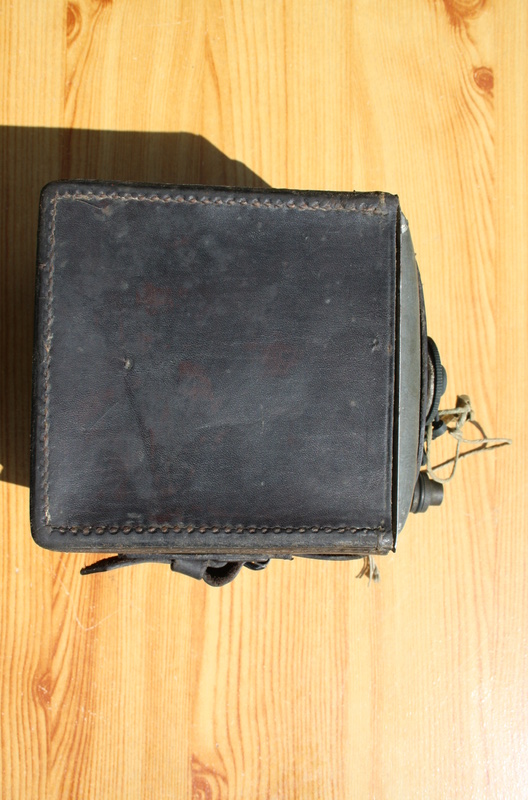

Huilier

Mitrailleuse Vickers MKI Img_6621

Mitrailleuse Vickers MKI Img_6622

Mitrailleuse Vickers MKI Img_6623

Cache flamme

Mitrailleuse Vickers MKI Img_6616

Mitrailleuse Vickers MKI Img_6611

Pour finir je voulais vous montrer ce document daté du 5 Juin 1945 et qui accompagnait mon arme dans sa caisse.
C'est un bon de transfert de Lithgow (Australie) à Liverpool (GB).
Au regard de la date cela peut sembler étonnant sachant que la guerre est terminée en Europe et qu'elle ne l'est pas dans le Pacifique.

Mitrailleuse Vickers MKI Img_6723
