Message  Jeppesen Ven 17 Juin 2022, 18:02

Bonjour Messieurs,

Toujours en farfouillant dans une boite à "machins" de pièces armurières diverses, je suis tombé sur cette espèce "d'olive" en bon acier.


Je n'avais pas mon pied à coulisse sous la main, je me suis donc contenté de prendre des mesures à l'aide d'un double-décimètres.

- Longueur : 50 mm

- Diamètre approximatif (désolé): 11,5 mm

- largeur de la "fente": 04 mm


Voici les photos de "l'objet":

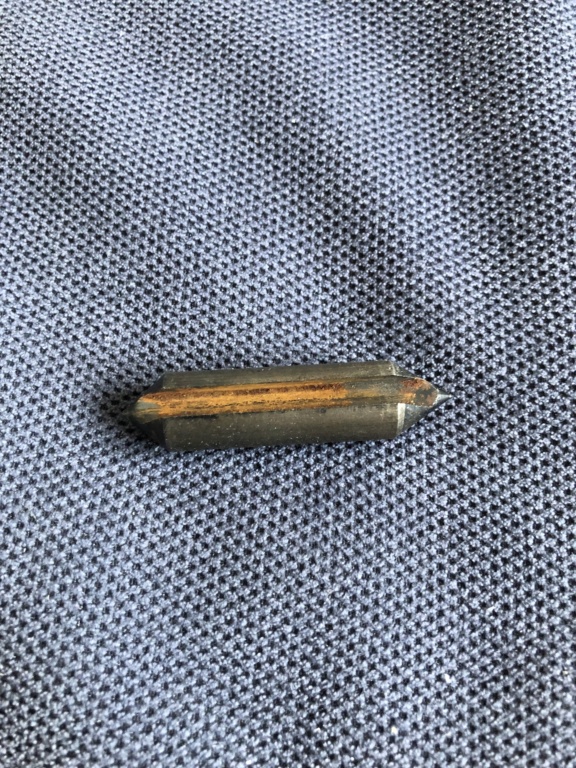

une sorte "d'olive"...qui sert à quoi ? Img_7565


une sorte "d'olive"...qui sert à quoi ? Img_7566


Si quelqu'un à une idée de ce à qui ça sert, merci d'avance salut

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  manitou Ven 17 Juin 2022, 18:20

Bonsoir Jeppe,
si le métal est très dur,
j y verrais bien une pointe de trusquin,
mais de là a trouver le modèle ...
David.

------------------------

Les armes ont torturé mais aussi façonné le monde. Elles ont accompli le meilleur et le pire, enfanté l’infâme aussi bien que le plus grand, tour à tour rampé dans l’horreur ou rayonné dans la gloire. Honteuse et magnifique, leur histoire est celle des hommes.


Charles de Gaulle
manitou
manitou
Pilier du forum
Pilier du forum

Nombre de messages : 4911
Age : 54
Localisation : 30
Date d'inscription : 04/07/2012

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Jeppesen Ven 17 Juin 2022, 18:26

Heu, pardonne mon ignorance, mais c'est "quoi", un trusquin ? Very Happy

Et oui, le métal est très dur, du "bon acier".

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  SW44mag Ven 17 Juin 2022, 19:24

Hello!

trusquin: appareil réglable servant à tracer un trait parallèle à un bord .. outil de menuisier ebeniste.   mais là,je ne vois à quoi sert cette piece..
  une sorte "d'olive"...qui sert à quoi ? 51HgpN2gvEL._AC_SX425_
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1221
Age : 66
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Jeppesen Ven 17 Juin 2022, 19:29

Ah, d'accord.

Non, je ne pense pas que ce soit une pièce d'un tel engin.


Cela a "sûrement" un rapport avec les armes...mais je n'en suis pas absolument sûr !

Où est-ce que j'ai récupéré ce truc ? je ne m'en souviens pas, mais si je l'ai "rangé" avec des pièces détachées d'armes, il doit sans doute y avoir une raison ?

ou alors une erreur de ma part, lors d'un tri/rangement un peu hâtif ?


Pas beau de vieillir.... old   geek   clown

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  SW44mag Ven 17 Juin 2022, 19:33

ça pourrait etre une piece de vieille machine à coudre!! une sorte "d'olive"...qui sert à quoi ? 647148,ou de métier à tisser!! une sorte "d'olive"...qui sert à quoi ? 647148 une sorte "d'olive"...qui sert à quoi ? 647148
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1221
Age : 66
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  manitou Ven 17 Juin 2022, 19:37

https://www.micronfrance.fr/trusquins-mecaniques/112-trusquin-mecanique.html

Une aiguille de traçage réversible est courante sur cet outil.

David.

------------------------

Les armes ont torturé mais aussi façonné le monde. Elles ont accompli le meilleur et le pire, enfanté l’infâme aussi bien que le plus grand, tour à tour rampé dans l’horreur ou rayonné dans la gloire. Honteuse et magnifique, leur histoire est celle des hommes.


Charles de Gaulle
manitou
manitou
Pilier du forum
Pilier du forum

Nombre de messages : 4911
Age : 54
Localisation : 30
Date d'inscription : 04/07/2012

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  SW44mag Ven 17 Juin 2022, 19:41

manitou a écrit:https://www.micronfrance.fr/trusquins-mecaniques/112-trusquin-mecanique.html

Une aiguille de traçage réversible est courante sur cet outil.

David.
là,c'est alors pour un trusquin façon kamion!!!!
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1221
Age : 66
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  dgil01 Ven 17 Juin 2022, 21:14

Bonjour, je verrai bien une contre pointe de tour d'horloger ancien mais c'est vraiment une supposition .

dgil01
Pilier du forum
Pilier du forum

Nombre de messages : 1295
Age : 50
Date d'inscription : 29/04/2021

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Jeppesen Ven 17 Juin 2022, 21:56

Au final, un "drôle" d'objet, dont l'usage n'est pas évident.

La pièce est assez massive. Je viens de la peser, pr curiosité: 29 grammes.

Pour 50 mm de longueur, ça fait un poids "honorable"... Question Question Question Question Question Question Question


Merci à vous pour vos suggestions salut

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  obaneck Sam 18 Juin 2022, 00:05

Super ! On est dans le Schmilblick
Alors, une question : les bords de la fente sont-ils tranchants ?
À quoi pensez-vous, demande le meneur de jeu ?
Heu,  à un axe de bascule de fusil juxtaposé...
Non car la rainure et les pointes sont en trop.
Ah, oui, c’est vrai. Mais c’était pour faire avancer le Schmilblick... clown
obaneck
obaneck
Pilier du forum
Pilier du forum

Nombre de messages : 2308
Age : 69
Localisation : Près de la Grande Bleue
Date d'inscription : 20/05/2021

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Jeppesen Sam 18 Juin 2022, 00:43

pas tranchantes, non...

le nourrin se remplit encore un peu..... clown


salut

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Verchère Sam 18 Juin 2022, 02:15

La contre pointe de tour d'horloger ça serait pas con. La rainure servant à empêcher la pointe de tourner (autrefois c'était des "pointes sèches", longtemps restées d'usage pour les travaux de haute précision), libre longitudinalement car poussée par un ressort régulant la force de serrage (sinon quand la pièce chauffe au travail la pointe force plus et ça cintre la pièce). Et réversible.
Le problème est que la rainure devrait s'interrompre avant les bouts, car en l'état ses arêtes vont bouziller le trou de centrage. Par contre la rainure ne va pas assez au bout pour être un forêt à centrer à une seule arête...

L'angle ressemble pourtant bien aux 60° des trous de centre (et des pointes qui vont avec). Ça irait aussi pour un pointeau automatique, mais je pense que c'est pas assez aigu pour un trusquin.

Penser aussi à un élément intermédiaire de poussée, dans le genre des couteaux de balance... Par exemple pour transmettre une poussée entre deux éléments presque alignés, mais pas parfaitement.
Dans un autre contexte, la rainure peut être destinée à une clavette (pour bloquer la rotation en laissant la translation libre), à répartir la lubrification, etc.
Je dirais que ça ressemble quand même plus à une pièce de machine, qu'à une pièce d'arme.

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 18086
Age : 65
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Invité Sam 18 Juin 2022, 07:41

Un outil de pantographe ?, il aurait peut-être sa place dans une armurerie pour tracer le contour d'une gravure.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

une sorte "d'olive"...qui sert à quoi ? Empty Re: une sorte "d'olive"...qui sert à quoi ?

Message  Jeppesen Sam 18 Juin 2022, 17:39

Au final, je me demande comment (et pourquoi) ce truc se retrouve avec des pièces de rechange d'armes, ou des "accessoires" comme les lame-chargeur dont je parle dans mon autre post ? ! Shocked Question No Suspect geek

une sorte "d'olive"...qui sert à quoi ? 2863987946 une sorte "d'olive"...qui sert à quoi ? 2863987946 une sorte "d'olive"...qui sert à quoi ? 2863987946 une sorte "d'olive"...qui sert à quoi ? 2863987946

------------------------

Tallyhoo ! Tallyhoo !

une sorte "d'olive"...qui sert à quoi ? 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6363
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas
