Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Dim 05 Sep 2021, 15:04

Bonjour

Je suis entrain de restaurer un Revolver 9,70 mm à broche Lefaucheux.

Je suppose que c'est un 9 mm, les trous du barillet font 10 mm.

Ce Revolver a appartenu à un gendarme en poste à Cayenne.

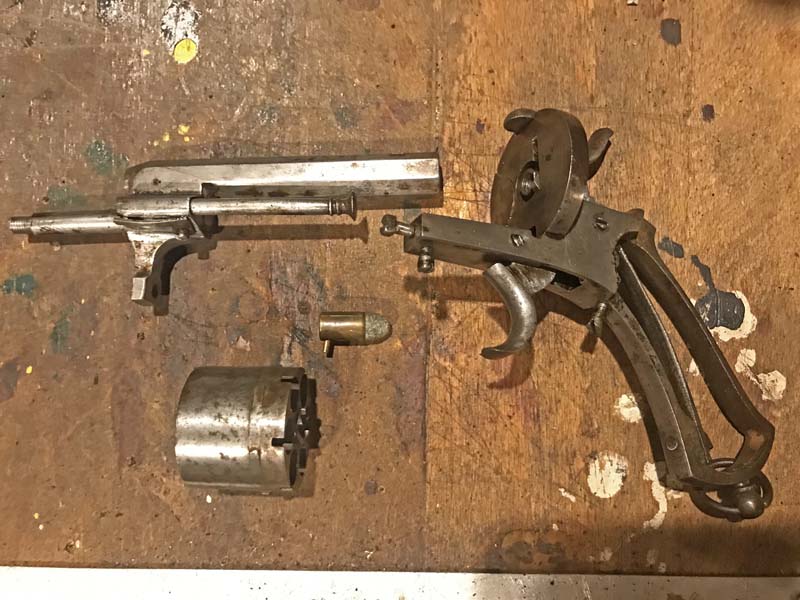

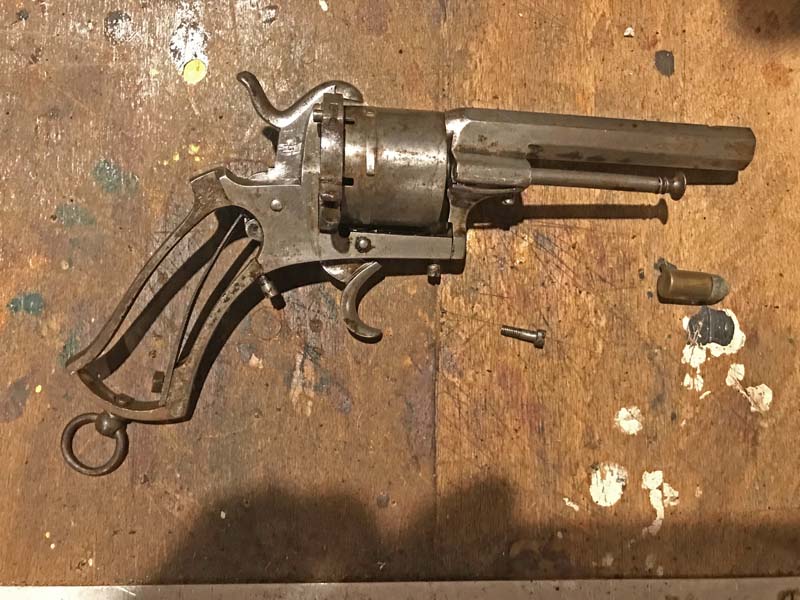

J'ai démonté tout le mécanisme, il fonctionne parfaitement, j'ai eu de la chance, tous les ressort sont opérationnels.

Par contre il y a un espèce de caramel pas facile à enlever partout.

Je pense que c'est la graisse qui a du se transformer en caramel.

Il manque le guidon sur queue d'aronde.

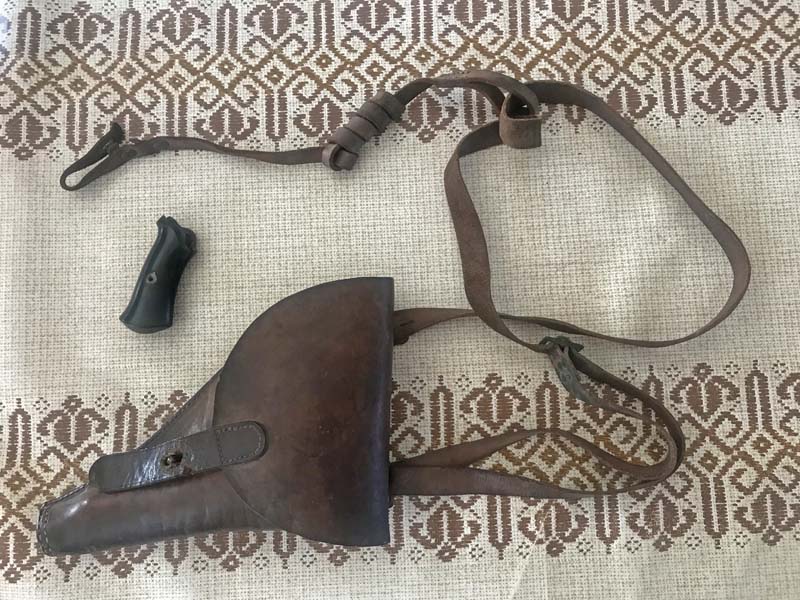

J'ai aussi tout l'équipement en cuir pour le Revolver du gendarme.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIfmXJlzZW3_Restauration-Revolver-Lefaucheux-1-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIfmYdbpvn3_Restauration-Revolver-Lefaucheux-2-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIfm6NbUwA3_Restauration-Revolver-Lefaucheux-3-800x600
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Dim 05 Sep 2021, 19:44

Les marquages sont :

Une étoile avec un M dessous puis à côté un S sur le canon.

Il y a les lettre CG sur la carcasse de la poignée suivi d'un S à côté.

Il y a aussi un S sur le barillet.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  turbine Lun 06 Sep 2021, 07:33

il a l'air pas mal du tout !!!
mais le rechargement des douilles à broches doit être délicat !! Restauration Revolver à Broche 9,70 mm Lefaucheux 72113

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 08:56

Bonjour Turbine

On trouve des kits de rechargement pour les munitions à broche.

Balle de la munition fait 9 mm.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 11:35

Bonjour

Voilà la première partie de la remise en état du Revolver Lefaucheux est faite.

C'était inutile de frotter plus pour enlever du métal.

Le mécanisme fonctionne, il ne me restera plus qu'à trouver ou à faire un guidon.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjCAGBRD3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-1-800x456

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjDiNlPz3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-2-670x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjDXK7j23_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-3-600x625

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjEEKVRa3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-4-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjFkQ08Z3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-5-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgjF1Isi13_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-6-800x600
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  turbine Lun 06 Sep 2021, 11:51

les chambres sont coniques ??

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 11:54

Oui elles sont coniques.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Eugène L. Lun 06 Sep 2021, 19:20

Revolver belge 9 mm à broche fabriqué entre janvier 1877 et 1893 me semble t-il

------------------------

Eugène Lefaucheux ou l'Apothéose de la sage familiale

La production des modèles d'Eugène Lefaucheux

Le nouveau livre sur Eugène Lefaucheux est arrivé. – Lefaucheux père et fils (wordpress.com)
Eugène L.
Eugène L.
Futur pilier
Futur pilier

Nombre de messages : 826
Age : 61
Date d'inscription : 17/07/2010

http://www.lefaucheux.net

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 19:44

Eugène L. a écrit:Revolver belge 9 mm à broche fabriqué entre janvier 1877 et 1893 me semble t-il

Bonjour Eugène L.

Je n'ai trouvé nul par le cigle des armes Belges.

Cette arme n'est pas numérotée.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Eugène L. Lun 06 Sep 2021, 19:53

entièrement d'accord mais la lettre étoilée va dans ce sens.
le pourtour du barillet a été frotté avec beaucoup d'ardeur, le ELG à peut être tout simplement disparu.

Les armes belges n'était pas forcément numérotée

------------------------

Eugène Lefaucheux ou l'Apothéose de la sage familiale

La production des modèles d'Eugène Lefaucheux

Le nouveau livre sur Eugène Lefaucheux est arrivé. – Lefaucheux père et fils (wordpress.com)
Eugène L.
Eugène L.
Futur pilier
Futur pilier

Nombre de messages : 826
Age : 61
Date d'inscription : 17/07/2010

http://www.lefaucheux.net

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  moblot70 Lun 06 Sep 2021, 20:01

Bonjour.
L'étui ressemble au 92 simplifié.
Comment est l'intérieur ?
moblot70
moblot70
Membre confirmé
Membre confirmé

Nombre de messages : 379
Age : 71
Localisation : Pays de Retz en Bretagne
Date d'inscription : 02/01/2018

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 20:06

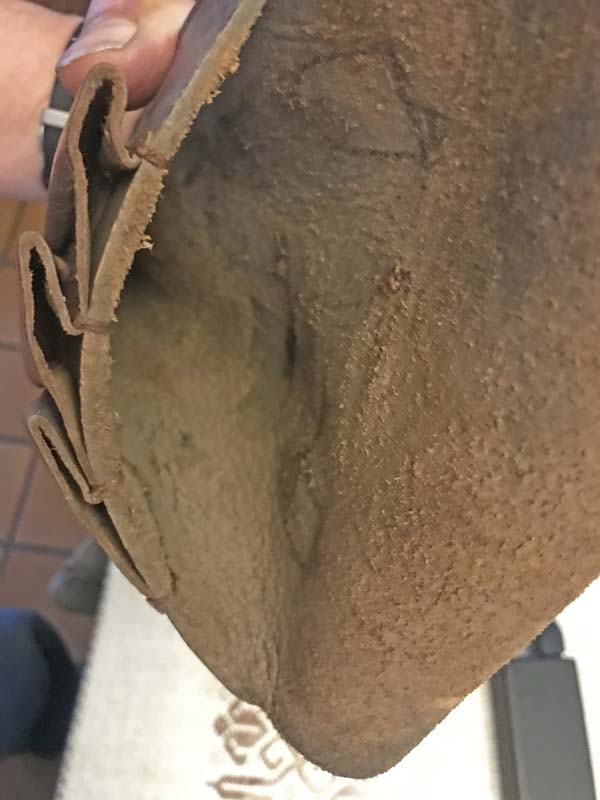

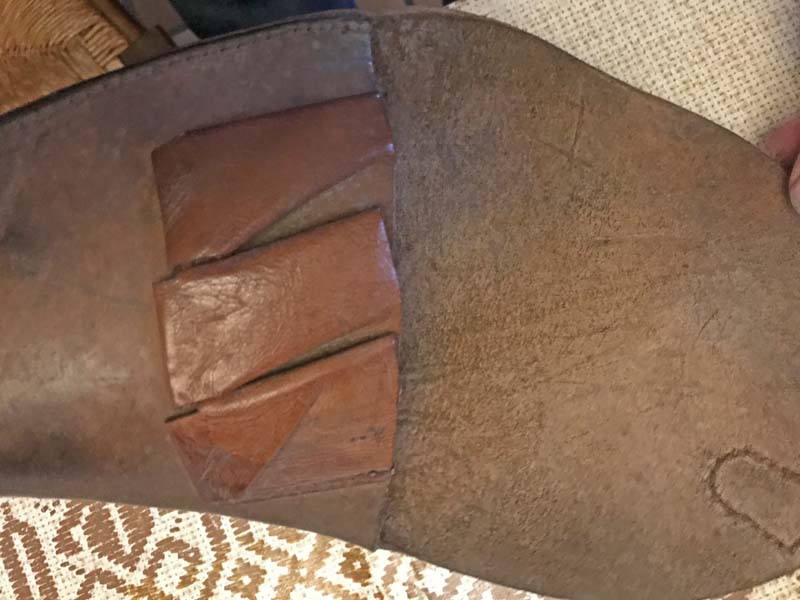

L'intérieur est bien ,il y avait beaucoup de caramel que j'ai retiré avec des limes aiguilles.

Par contre les ressorts sont plus faibles, surtout le ressort de rappel de la détente qui ne fait pas revenir la détente complétement.

Pour l'étoile avec la lettre M dessous il faudra que je cherche.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgsAczs7c3_%C3%89tui-pour-Revolver-Lefaucheux-1-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIgsAPRyQ63_%C3%89tui-pour-Revolver-Lefaucheux-2-600x800
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  CESABC Lun 06 Sep 2021, 22:06

Bonjour,
l'étui est bien un type 1892 simplifié, avec les trois logements pour les paquets de cartouches. Le gendarme devait y mettre son révolver réglementaire, un 1892 (ou peut-être un 1873) mais probablement pas le "Lefaucheux".
Cordialement,
Jean-Marc
CESABC
CESABC
Futur pilier
Futur pilier

Nombre de messages : 883
Age : 71
Date d'inscription : 03/02/2012

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Eugène L. Lun 06 Sep 2021, 22:08

Ce n’est pas un Lefaucheux mais simplement un revolver a broche

------------------------

Eugène Lefaucheux ou l'Apothéose de la sage familiale

La production des modèles d'Eugène Lefaucheux

Le nouveau livre sur Eugène Lefaucheux est arrivé. – Lefaucheux père et fils (wordpress.com)
Eugène L.
Eugène L.
Futur pilier
Futur pilier

Nombre de messages : 826
Age : 61
Date d'inscription : 17/07/2010

http://www.lefaucheux.net

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Lun 06 Sep 2021, 22:47

Effectivement je n'ai trouvé nul part une marque qui détermine un fabrication Lefaucheux.

A part cette étoile avec un M dessous et les trois S un sur le canon, un sur la poignée et un sur le barillet qui semble être le contrôle, il n'y a rien.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Verchère Mar 07 Sep 2021, 01:32

C'est quand même un Lefaucheux, dans le même sens que tous les réfrégirateurs sont des frigidaires (je n'ose dire "et que toutes les boîtes à ordure sont des poubelles", ce pourrait être à tort perçu comme insultant).
Bon, disons que c'est un Colt Lefaucheux...


Je note que l'axe de barillet paraît venir avec le canon, ce qui ne me semble pas normal ni souhaitable : le filetage côté carcasse est (généralement) bien plus faible que côté canon, et devrait rester fixe.
Libre des deux côtés étant certainement le pire, car usuellement les pas de filetage diffèrent et pour obtenir un entrefer "barillet / canon" correct l'indexation "axe / carcasse" doit être très précise.

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 13114
Age : 63
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Eugène L. Mar 07 Sep 2021, 07:15

Entièrement d’accord mais cela prête a confusion

------------------------

Eugène Lefaucheux ou l'Apothéose de la sage familiale

La production des modèles d'Eugène Lefaucheux

Le nouveau livre sur Eugène Lefaucheux est arrivé. – Lefaucheux père et fils (wordpress.com)
Eugène L.
Eugène L.
Futur pilier
Futur pilier

Nombre de messages : 826
Age : 61
Date d'inscription : 17/07/2010

http://www.lefaucheux.net

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  moblot70 Mar 07 Sep 2021, 08:27

CESABC a écrit:Bonjour,
l'étui est bien un type 1892 simplifié, avec les trois logements pour les paquets de cartouches. Le gendarme devait y mettre son révolver réglementaire, un 1892 (ou peut-être un 1873) mais probablement pas le "Lefaucheux".
Cordialement,
Jean-Marc
On voit bien sur le dessus de l'étui le bossage du cuir, parallèle à la sangle du rabat, fait par la baguette d'éjection.
Un 73 ou un 92 ne laisse pas cette marque, à votre avis???
moblot70
moblot70
Membre confirmé
Membre confirmé

Nombre de messages : 379
Age : 71
Localisation : Pays de Retz en Bretagne
Date d'inscription : 02/01/2018

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Mar 07 Sep 2021, 09:25

Bonjour

Il y a aussi les lettre CG sur la carcasse de la poignée, je n'ai pas trouvé à quoi elles correspondent.

Je n'ai pas pu dévisser la tige côté canon, alors je n'ai pas insisté.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Mar 07 Sep 2021, 11:03

Voici les poinçons sur le canon, le barillet et la poignée.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhjaelD7R3_Maquage-Barillet-1-753x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhja11u4u3_Maquage-Canon-1-800x598

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhjbJV8Ig3_Maquage-Poign%C3%A9e-1-600x797

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhjcp1HEt3_Maquage-Poign%C3%A9e-2-600x791
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Mar 07 Sep 2021, 15:56

Je me suis lancé, j'ai fait un guidon, j'ai des ampoules au bout des doigts.

J'ai pris un vieux tire-fond  tordu et j'ai gardé le corps non fileté

C'est surtout pour tenir cette petite pièce que ce n'est pas facile.

J'ai utilisé une meule pour le gros oeuvre et des limes aiguilles et 2 petites limes qui arrachent plus.
J'a vu un modèle, j'ai essayé de faire pareil, mais j'ai été obligé de laisser une base pour pouvoir tenir la pièce.

Il faut qu'il soit suffisamment haut car le chien armé le cache.

Voici le modèle de référence.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhn0bSTRD3_Confection-Guidon-mod%C3%A8le-1-800x554

Voici la fabrication du guidon.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnTevAmA3_Confection-Guidon-1-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnTTVLOO3_Confection-Guidon-2-794x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnUCxsoD3_Confection-Guidon-3-717x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnVioLqL3_Confection-Guidon-4-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnVYFSfh3_Confection-Guidon-5-800x600

Restauration Revolver à Broche 9,70 mm Lefaucheux KIhnWIbtzk3_Confection-Guidon-6-800x595
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Verchère Mer 08 Sep 2021, 02:06

Des mordaches en plomb, cuivre, bronze, alu ou même bois dur, ça aide...
Pour ma part je commence généralement par tailler la lame ou la pointe, puis j'ébauche au maximum la queue d'aronde avant de séparer la pièce du bout de ferraille. J'ajuste ensuite la queue d'aronde en serrant la lame ou la pointe dans les mordaches, à la lime (mais pour un angle rentrant bien vif, le burin va mieux).

En ébauche, le plus possible de scie à métaux : c'est plus rapide que la lime et si on peut limer droit on peut scier droit.
Bien sûr, un tel guidon je l'aurais commencé au tour... Depuis 1789 ce n'est plus l'apanage de la noblesse !
Mais quand on n'a pas de tour pour faire tourner la pièce devant l'outil, alors on tourne autour avec la lime...

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 13114
Age : 63
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  Allobroges Mer 08 Sep 2021, 07:19

C’est dommage, le seul truc réglementaire Français semble être l’étui, je ne pense pas que les gendarmes (même en Guyane) aient été dotés de ce genre de pétoire Restauration Revolver à Broche 9,70 mm Lefaucheux 3812269126

------------------------

Quand le sage désigne la lune l'idiot regarde le doigt  Restauration Revolver à Broche 9,70 mm Lefaucheux 704409
Zen attitude:



Si vous pensez que je suis un gros connard, dites vous bien que je ne suis pas au max de mes capacités.  Restauration Revolver à Broche 9,70 mm Lefaucheux 254249





Restauration Revolver à Broche 9,70 mm Lefaucheux 2804
Allobroges
Allobroges
Pilier du forum
Pilier du forum

Nombre de messages : 2510
Age : 59
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Mer 08 Sep 2021, 09:09

Bonjour

Merci pour tes conseils.

Je n'ai pas beaucoup de possibilité pour bricoler et surtout pas beaucoup de place.

J'ai voulu commencer par la queue d'aronde, pour bien positionner le guidon par rapport à la queue d'aronde, cela fait plus joli.

Souvent dans l'administration on est étonné des dotations sans moyen.
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Restauration Revolver à Broche 9,70 mm Lefaucheux Empty Re: Restauration Revolver à Broche 9,70 mm Lefaucheux

Message  JML19 Mer 08 Sep 2021, 14:47

Bonjour

J'ai regardé comment on pouvait tirer avec, puisqu'il n'y a pas de hausse.

Je pense qu'il faut prendre comme repère la boule, il faut qu'elle soit au dessus du chien armé.

On doit mettre la boule sur le visuel et on aura point visé point touché.

Restauration Revolver à Broche 9,70 mm Lefaucheux KIijPElxlH3_Prise-de-vis%C3%A9e-1-800x460

Restauration Revolver à Broche 9,70 mm Lefaucheux KIijQrXr8h3_Prise-de-vis%C3%A9e-3-800x430

Restauration Revolver à Broche 9,70 mm Lefaucheux KIijQYXh1I3_Prise-de-vis%C3%A9e-4-600x664
JML19
JML19
Futur pilier
Futur pilier

Nombre de messages : 845
Age : 67
Localisation : Brive la Gaillarde
Date d'inscription : 20/01/2015

Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
