Bonsoir,
J'ouvre un sujet sur des équipements très peu connus que sont les identificateurs de lumière (DIPT 5 , OB15...) qui ont été montés sur nos armes à partir des années fin 50 et encore utilisés de nos jours mais avec des systèmes beaucoup plus puissants et fiables avec une nouvelle technologie.
Tout est bon pour alimenter ce post tant pour les pièces que pour la documentation et surtout les utilisateurs (je suppose que certains de nos membres les ont utilisés dans les années 70 ! )
Voici déjà deux modèles pour fsa 49/56

DIPT5-B
Tir de nuit armes françaises Img_1616
Tir de nuit armes françaises Img_1618
Tir de nuit armes françaises Img_1617
Tir de nuit armes françaises Img_1619
Tir de nuit armes françaises Img_1620
Tir de nuit armes françaises Img_1621

OB15A
Tir de nuit armes françaises Img_1622

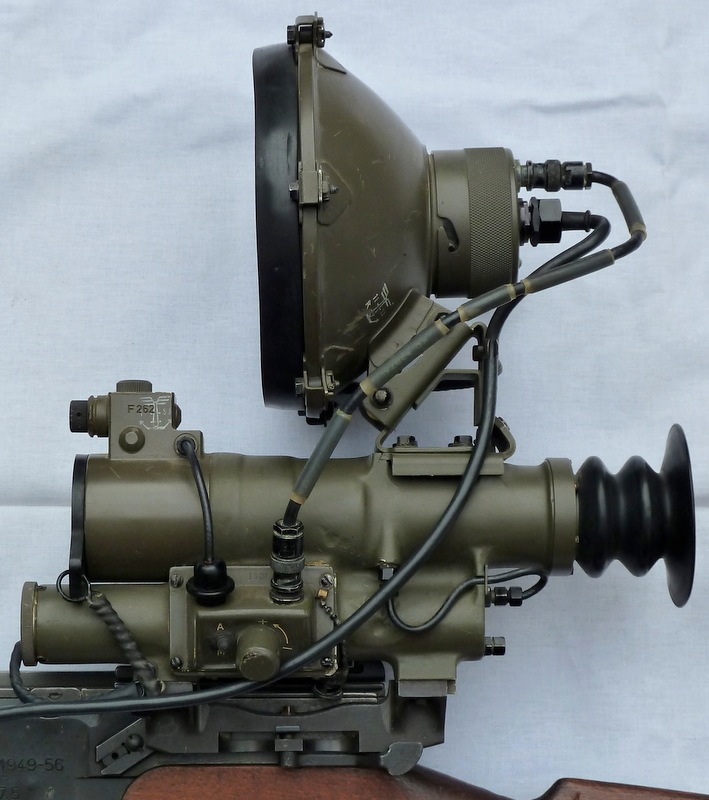

Tir de nuit armes françaises Img_1624
Tir de nuit armes françaises Img_1623

modèle pour ANF1

DIPT5-A
Tir de nuit armes françaises Img_1626
Tir de nuit armes françaises Img_1627
Tir de nuit armes françaises Img_1625

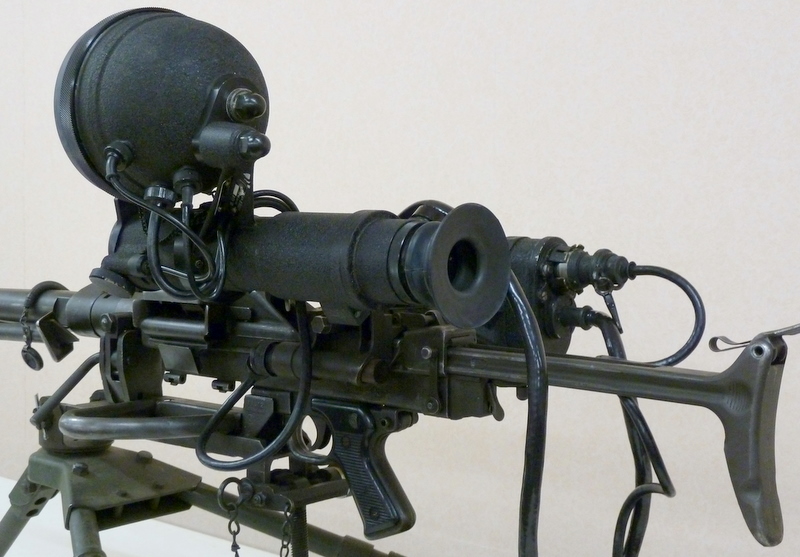

Tir de nuit armes françaises P1000711

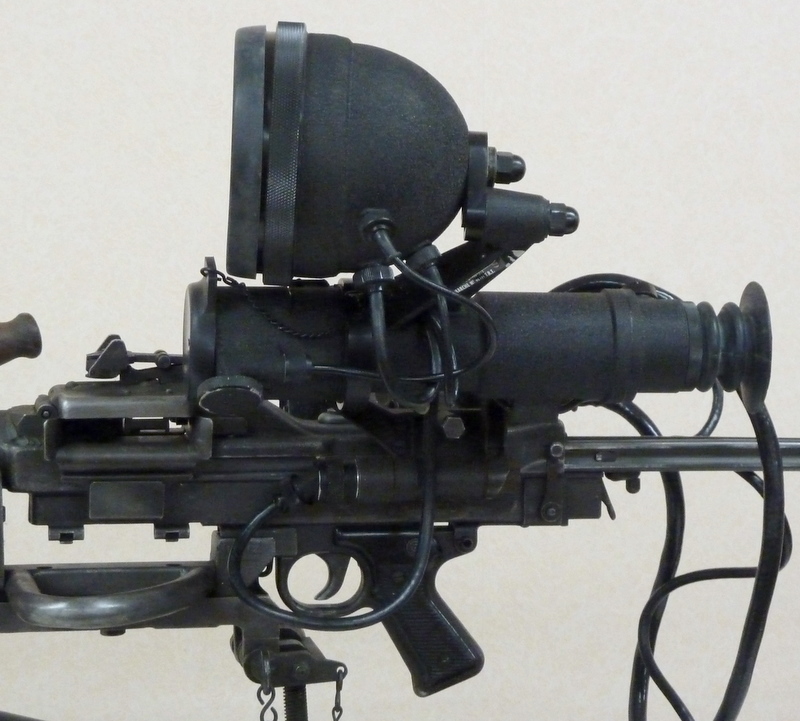

Tir de nuit armes françaises P1000710

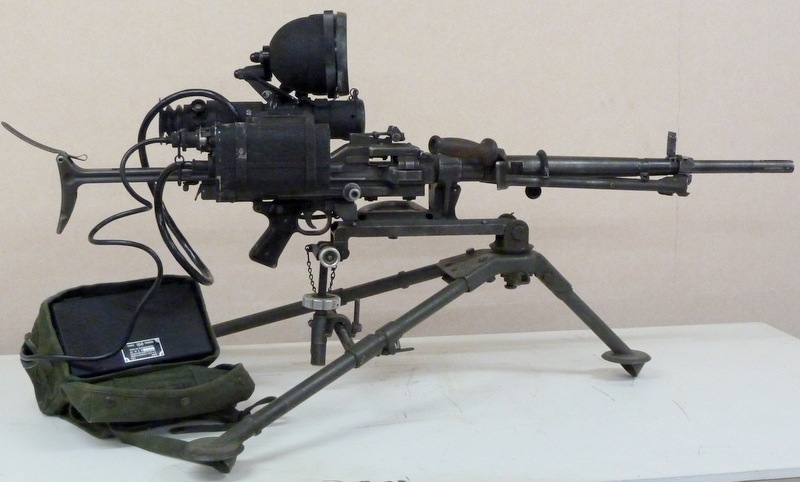

Tir de nuit armes françaises Aa_52_10
