Clone du fusil C7A1 canadien 5,56 mm (Diemaco / Colt Canada)

Bonjour à tous,

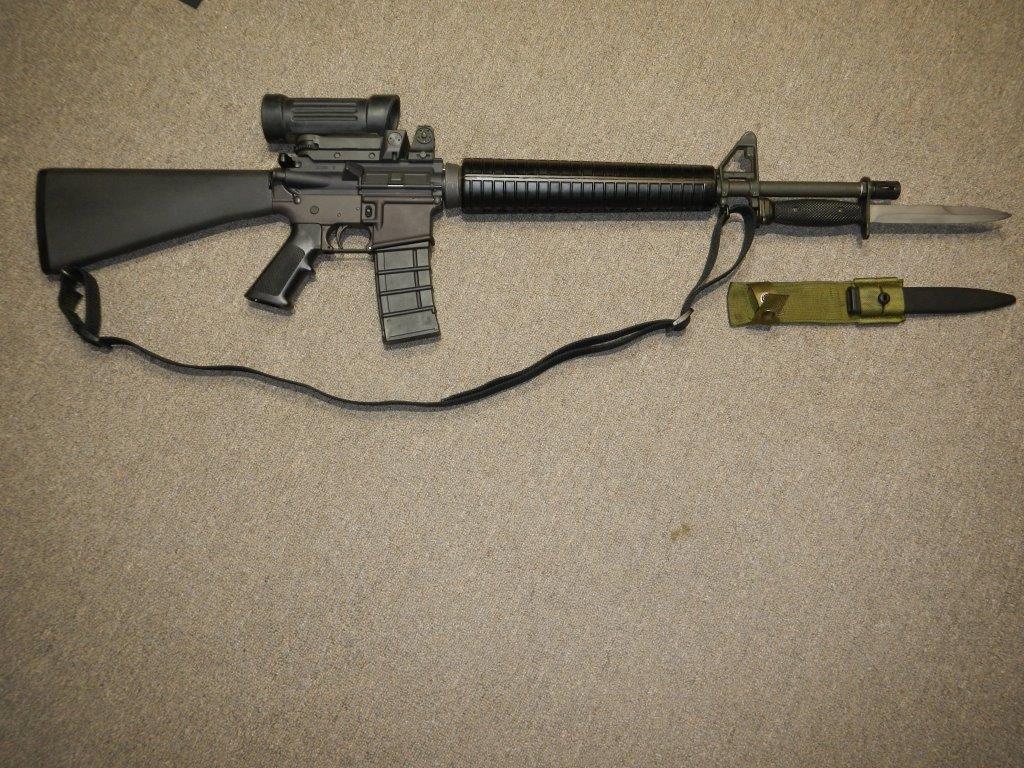

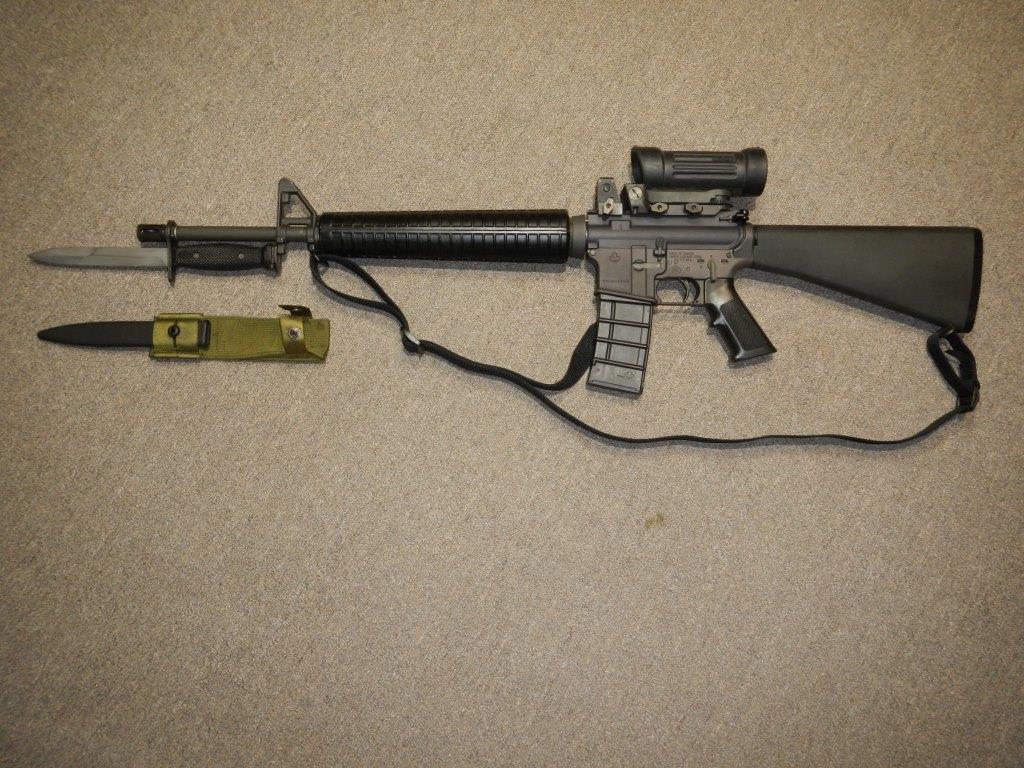

Je vous présente mon clone du fusil C7A1 monté avec des pièces fabriqué par Diemaco / Colt Canada et Colt USA comme étant un fusil semi-automatique avec un canon de 20 pouces (508 mm). Avec le temps je me suis procuré les pièces auprès de revendeurs d’armes autorisées pour bâtir  à partir d'une carcasse de boitier Diemaco/Colt Canada comme un fusil C7A1 des Forces armées canadiennes (FAC). La seule différence entre le mien et celui des FAC, c’est le groupe de carcasse inférieur qui a un sélecteur de tir à répétition seulement (mode semi-automatique). Le numéro de nomenclature OTAN du fusil C7A1 est 1005-21-909-7599.  J’ai installé la lunette de tir C79 fabriqué par la compagnie ELCAN en Ontario. La baïonnette installée sur le fusil est la baïonnette C7 fabriqué par la compagnie Nella en Ontario.



Données physiques :

Poids avec chargeur vide, bretelle et lunette de tir C79                 4,29 kg

Longueur crosse normale                                                            100 cm





Données de fonctionnement :

Principe de fonctionnement         Emprunt de gaz et alimentation par chargeur

Vitesse à 24 mètres                    (approx.) 923 m/s (3 027 pi/s)



Données du canon :

Longueur (avec compensateur)   53 cm (21 po)

Longueur (canon seul)                51 cm (20 po)

Calibre                                       5,56 mm OTAN



Rayures :

Nombre de rayures                     6

Pas de rayure                            1 tour sur 17,8 cm (7 po)

Direction du pas de rayure          à droite



Données de visée :

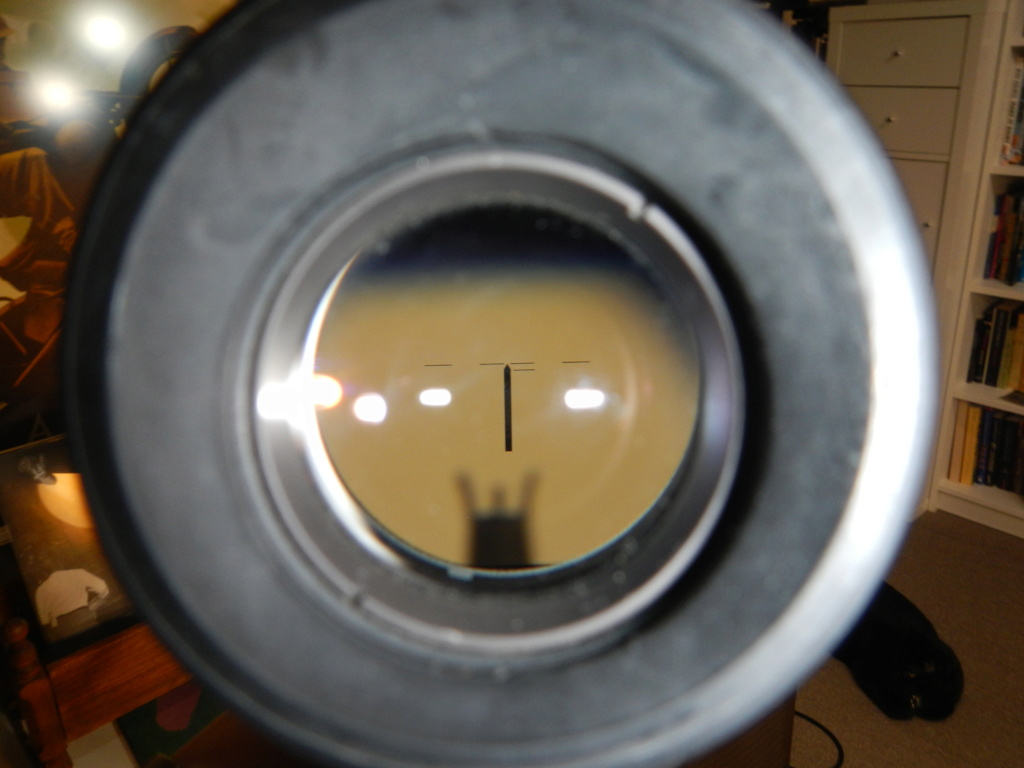

Lunette de tir C79 a un pointeur avec radio-isotope de tritium (³H) pour aider viser dans la noirceur ou pénombre

Grossissement : puissance 3,4 +/- puissance 0,25

Gamme de portée : 200 m à 800 m

Mire arrière de remplacement en cas de pris de la lunette de tir : mire à œilleton en polymère



La compagnie Diemaco a pris en charge le soutien de 3^e et 4^e échelon de l’entretien des armes portatives du pistolet à la mitrailleuse M1 de calibre .50 po lors de la fermeture du Canadian Arsenals Limited en juin 1976. Le gouvernement canadien a commandé 79 935 fusils C7 en février 1983. La production du fusil C7 a commencé en août 1985. Le chargeur de 30 cartouches équipe le fusil C7/C7A1/C7A2.  En avril 2003, Diemaco a commencé la mise à niveau des fusils C7 et C7A1 aux nouveaux spécifications du C7A2 qui encore en production et utilisés par les FAC. Le 20 mai 2005 Colt Defence a acheté Diemaco et qui devenu Colt Canada.  Diemaco est maintenant la division des ventes d’armes commerciales de Colt Canada. Pour en savoir plus sur Colt Canada voir le site web (hélas en anglais seulement) : https://www.coltcanada.com/upgrades.html

J'avais toutes les pièces sauf le canon de 20 pouces (po) (508 mm) depuis plus d'un an.  Bizarrement, trouver un canon de 20 po de fabrication Colt est extrêmement difficile au Canada. La semaine passée, j'ai acheté d'un collectionneur ce canon de Colt et j'ai fait installé par un armurier.  Voici la photo des mes projets de fusils C7 et C7A1 sans le canon de 20 po.  Il me reste plus qu'à trouver un autre canon pour terminer mon fusil C7.

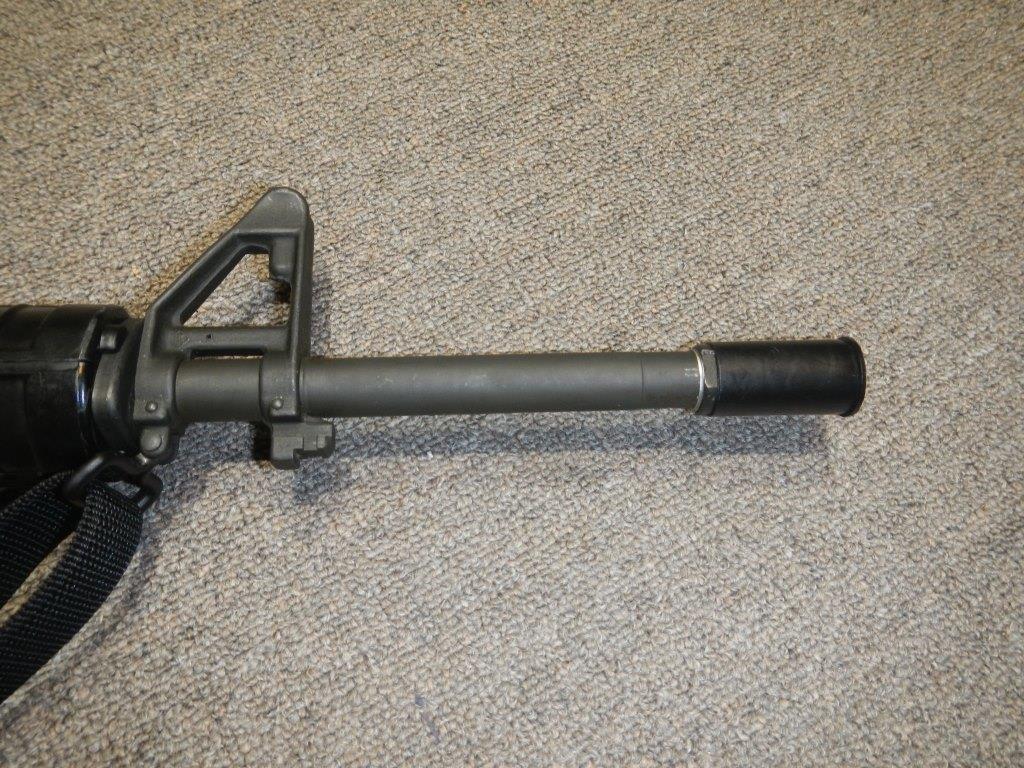

Voici l'accessoire de tir à blanc numéro nomenclature OTAN 1005-21-900-9739.  L'accessoire de tir à blanc est utilisé lors de tir de munitions non chargées pour simuler un tir réel.  Il se fixe à l'ensemble du canon sur le compensateur.

Voici le manuel d'instruction provisoire du fusil C7 de l'Armée canadienne datant de 1986.

Voici une bandoulière de 100 cartouches 5,56 mm OTAN à balle et une boite de 30 cartouches à blanc utilisées par les Forces armées canadiennes .  Toutes les cartouches sont sur des lames chargeurs de 10 cartouches.  La bandoulière comprend toujours un aide-chargeur pour faciliter le rechargement des chargeurs de 30 cartouches.

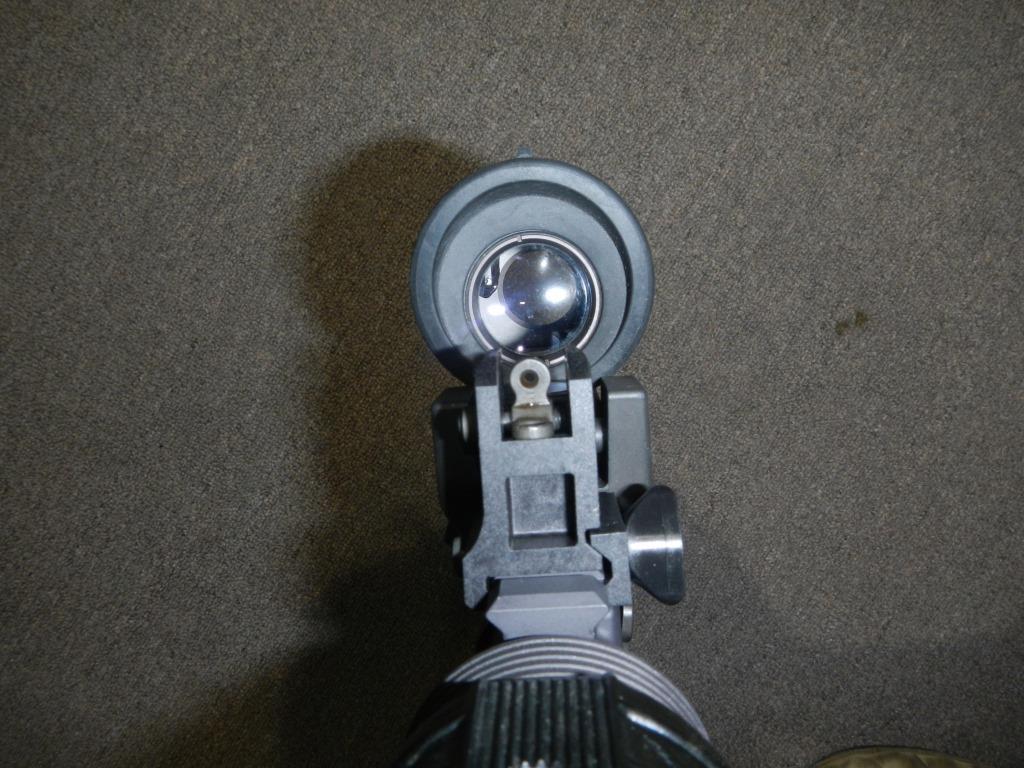

Voici des photos en gros plan de l'ensemble de hausse de secours fabriqué par Diemaco au Canada à Kitchener, Ontario. Sur une des surfaces on peut voir le logo de la compagnie Diemaco.

Merci pour ce partage.

coolguy a écrit:Merci pour ce partage.

C'est moi qui te remerci.

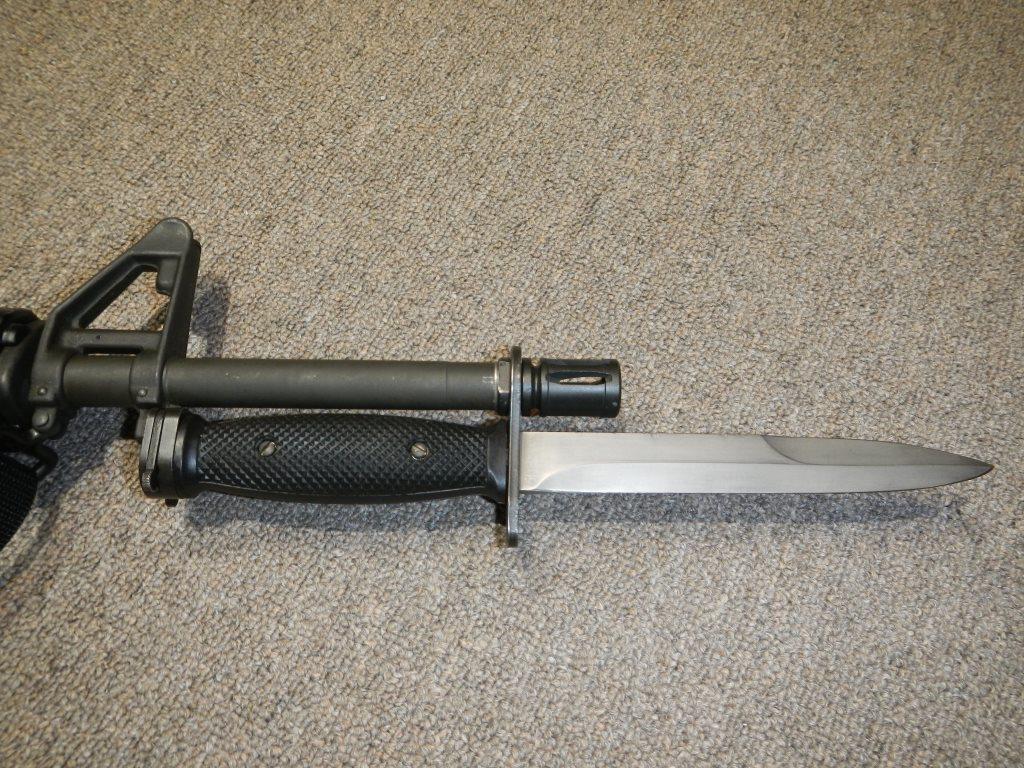

La baïonnette C7 a été fabriquée par la compagnie Nella Cutlery Service à Stoney Creek en Ontario au Canada. 70 000 baïonnettes C7 ont été fabriquées pour équiper les fusil C7 et la carabine C8. La lame est fait d'acier inoxydable avec un fini «jet de sable».

Voici une nouvelle pièce pour le fusil C7A1, le chapeau de bouchon qui s'installe sur le compensateur du canon. Le numéro nomenclature de l'OTAN de cette pièce est le 5340-01-422-1474.  C'est une pièce fabriquée aux É.-U. A.

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.

Les deux armes, C7 et C8 étaient donc en dotation en même temps, j'ai juste ?

Dans quelles troupes et selon quels critères étaient attribuées l'uneou l'autre ?

Baccardi a écrit:Les deux armes, C7 et C8 étaient donc en dotation en même temps, j'ai juste ?

Dans quelles troupes et selon quels critères étaient attribuées l'uneou l'autre ?

Le fusil C7 et la carabine C8 ont commencé leurs entrées en service dans les Forces armées canadiennes en 1986.  Le fusil C7 est le fusil règlementaire du fantassin et autres services. La carabine C8 a commencé comme arme règlementaire pour les membres d'équipage de véhicule blindé à roue et char d'assaut.

Merci

Baccardi a écrit:Merci

Ça m'a fait plaisir.

Bonjour,

Voici les version commercial du C7A2 et C8A3 de la compagnie Colt Canada, voir le lien: http://www.coltcanada.com/sa-models.html



Voici le lien du livret «Consignes de sécurité et manuel du propriétaire» de Diemaco/Colt Canada: http://www.coltcanada.com/assets/15680s-final-fre.pdf

Voici un film d'instruction des Forces armées canadiennes sur le fonctionnement du fusil C7 et carabine C8 (Hélas c'est en anglais, je n'ai pas trouvé la version française) :
https://www.youtube.com/watch?v=pJ2WTyGNeeM
