trouvaille
![trouvaille Photo012](https://i.servimg.com/u/f39/18/05/09/67/photo012.jpg)
![trouvaille Photo013](https://i.servimg.com/u/f39/18/05/09/67/photo013.jpg)
![trouvaille Photo015](https://i.servimg.com/u/f39/18/05/09/67/photo015.jpg)
![trouvaille Photo016](https://i.servimg.com/u/f39/18/05/09/67/photo016.jpg)
![trouvaille Photo017](https://i.servimg.com/u/f39/18/05/09/67/photo017.jpg)
![trouvaille Photo018](https://i.servimg.com/u/f39/18/05/09/67/photo018.jpg)
![trouvaille Photo019](https://i.servimg.com/u/f39/18/05/09/67/photo019.jpg)
A une époque, et cela date 'et oui comme pour nous tous' avec mes potes du village nous étions tous
à la recherche de vestiges.
Donc, voila j'ai ce truc depuis.
Dernière édition par Gewehr57 le Mer 18 Juin 2014, 08:17, édité 2 fois
Gewehr57- Pilier du forum
- Nombre de messages : 1341
Age : 59
Localisation : 57 (Moselle)
Date d'inscription : 04/02/2014
Re: trouvaille
Une culasse, oui. Mais une culasse de quoi?
gégé95- Pilier du forum
- Nombre de messages : 1875
Age : 75
Localisation : Devant ma presse
Date d'inscription : 21/08/2009
Re: trouvaille
salut!
morceau de culasse de fm 24/28 ou derrivé
cdlmt
morceau de culasse de fm 24/28 ou derrivé
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
cdlmt
gunsmith67- Membre
- Nombre de messages : 48
Age : 29
Date d'inscription : 23/11/2013
Re: trouvaille
Bonjour .
Cela ressemble bien au 24/29 mais l'extracteur n'a rien a voir avec lui .
Surtout la mortaise de passage du percu est trop courte .
Sans compter le dessous très différent .
L'éjecteur n'est pas du tout sur le coté comme ici , mais par l'arrière ( la sorte de pointe tordue )
![trouvaille Img_6913](https://i.servimg.com/u/f39/13/29/91/43/img_6913.jpg)
![trouvaille Img_6710](https://i.servimg.com/u/f39/13/29/91/43/img_6710.jpg)
![trouvaille Img_6711](https://i.servimg.com/u/f39/13/29/91/43/img_6711.jpg)
FM Berthier ?
Cela ressemble bien au 24/29 mais l'extracteur n'a rien a voir avec lui .
Surtout la mortaise de passage du percu est trop courte .
Sans compter le dessous très différent .
L'éjecteur n'est pas du tout sur le coté comme ici , mais par l'arrière ( la sorte de pointe tordue )
![trouvaille Img_6913](https://i.servimg.com/u/f39/13/29/91/43/img_6913.jpg)
![trouvaille Img_6710](https://i.servimg.com/u/f39/13/29/91/43/img_6710.jpg)
![trouvaille Img_6711](https://i.servimg.com/u/f39/13/29/91/43/img_6711.jpg)
FM Berthier ?
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: trouvaille
M.A.C. 31 dite "Reibel".
Rainure du dessus pour le passage de l'éjecteur porté sur le dessus de la boite de culasse.
De chaque coté de la cuvette de tir, logement du becquet d'introduction, suivant si c'est une alimentation à droite ou à gauche.
Pour plus d'infos, voir ici : https://www.tircollection.com/t8909-mitrailleuse-mac-31e-dite-reibel
Rainure du dessus pour le passage de l'éjecteur porté sur le dessus de la boite de culasse.
De chaque coté de la cuvette de tir, logement du becquet d'introduction, suivant si c'est une alimentation à droite ou à gauche.
Pour plus d'infos, voir ici : https://www.tircollection.com/t8909-mitrailleuse-mac-31e-dite-reibel
TOMEÏ- Pilier du forum
- Nombre de messages : 2665
Age : 81
Localisation : Marseille
Date d'inscription : 20/07/2011
Re: trouvaille
Encore merci TOMEÏ
Fallait vraiment trouver. Très fort
![trouvaille 72113](/users/2915/75/04/29/smiles/72113.gif)
Fallait vraiment trouver. Très fort
Gewehr57- Pilier du forum
- Nombre de messages : 1341
Age : 59
Localisation : 57 (Moselle)
Date d'inscription : 04/02/2014
Re: trouvaille
Reste plus qu'a trouver les pieces qui vont autour. ![trouvaille 942193](/users/2915/75/04/29/smiles/942193.gif)
![trouvaille 942193](/users/2915/75/04/29/smiles/942193.gif)
Mieux vaut se taire et passer pour un imbecile que l'ouvrir et prouver qu'on en est un.
Désolé pour les mots inversés, j'essaie de faire attention et de corriger, mais je ne vois pas toujours tout: Dyslexie de m******
ratapignata06- Pilier du forum
- Nombre de messages : 1903
Age : 57
Localisation : Sudiste pur et dur et un peu Antillais.
Date d'inscription : 12/03/2012
Re: trouvaille
... pas vu ce post ...
L'ami Tomeï a tout dit
Pour tes archives, j'ai scanné le schéma de ta culasse, dans le MAT 1095 :
![trouvaille Xckmxh](https://2img.net/h/oi59.tinypic.com/xckmxh.jpg)
Les définitions correspondant aux chiffres dans les ronds étant dispersées dans le texte, je les regroupe :
1) cuvette de tir
2) logement de l'extracteur (et de son ressort)
4) évidement pour le passage du tenon porte-percuteur
5 et 6) butées antérieures et postérieures limitant le mouvement du piston
7) logements des biellettes
9) rainure de passage de l'éjecteur
10) logements du becquet (et de son ressort (11) ainsi que de son axe (12), démontables car pouvant changer de côté)
... pas de n° 3 et 8, les voies des dessinateurs militaires étant, à l'instar de celles du Seigneur, impénétrables ...
A+
L'ami Tomeï a tout dit
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Pour tes archives, j'ai scanné le schéma de ta culasse, dans le MAT 1095 :
![trouvaille Xckmxh](https://2img.net/h/oi59.tinypic.com/xckmxh.jpg)
Les définitions correspondant aux chiffres dans les ronds étant dispersées dans le texte, je les regroupe :
1) cuvette de tir
2) logement de l'extracteur (et de son ressort)
4) évidement pour le passage du tenon porte-percuteur
5 et 6) butées antérieures et postérieures limitant le mouvement du piston
7) logements des biellettes
9) rainure de passage de l'éjecteur
10) logements du becquet (et de son ressort (11) ainsi que de son axe (12), démontables car pouvant changer de côté)
... pas de n° 3 et 8, les voies des dessinateurs militaires étant, à l'instar de celles du Seigneur, impénétrables ...
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
A+
- "Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
- "... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504- Pilier du forum
- Nombre de messages : 9913
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: trouvaille
Alors là !!
Un schéma tout mimi que pour moi.
Salut Feder504. Je me doutais bien que t'on intervention ne tarderait pas.
Non, ratapignata06, aucune réfection de ce type d'arme sera faite.
J'ai déjà assez à refaire(mon G41 par exemple).
Maintenant je sais qu’est ce que c'est, cela me suffit![trouvaille 72113](/users/2915/75/04/29/smiles/72113.gif)
![trouvaille 2863987946](/users/2915/75/04/29/smiles/2863987946.gif)
![trouvaille 117219](/users/2915/75/04/29/smiles/117219.gif)
Salut Feder504. Je me doutais bien que t'on intervention ne tarderait pas.
![trouvaille 647148](/users/2915/75/04/29/smiles/647148.gif)
Non, ratapignata06, aucune réfection de ce type d'arme sera faite.
J'ai déjà assez à refaire(mon G41 par exemple).
Maintenant je sais qu’est ce que c'est, cela me suffit
![trouvaille 72113](/users/2915/75/04/29/smiles/72113.gif)
Gewehr57- Pilier du forum
- Nombre de messages : 1341
Age : 59
Localisation : 57 (Moselle)
Date d'inscription : 04/02/2014
Re: trouvaille
Bonjour à tous

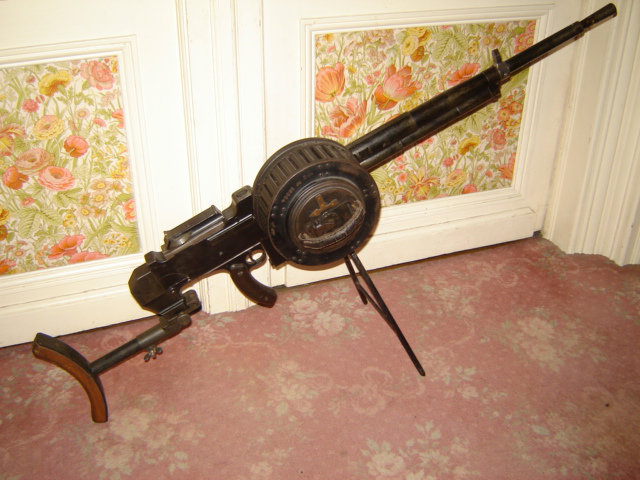

voilà ce qui va au tour de la culasse
si tu ne la garde pas je suis preneur
Philippe
![trouvaille Gz5r](https://www.zupimages.net/up/14/25/gz5r.jpg)
voilà ce qui va au tour de la culasse
si tu ne la garde pas je suis preneur
Philippe
![trouvaille Gz5r](https://www.zupimages.net/up/14/25/gz5r.jpg)
bleu blanc rouge- Futur pilier
- Nombre de messages : 868
Age : 54
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010
Gewehr57- Pilier du forum
- Nombre de messages : 1341
Age : 59
Localisation : 57 (Moselle)
Date d'inscription : 04/02/2014
