Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Bonjour .
avant tout , je suis bien désolé de m'être un peu écarté d'fofo ces derniers temps .
Mais sachez , amis , que je ne vous ai pas oubliés ; loin de là !
Préférant partager mes joies que mes peines , je viens d'achever avec mes quelques pièces ce sujet qui me tenait à cœur depuis quelques temps .
M'apercevant que nous n'avions pas beaucoup creusé ce sujet sur l'fofo ; alors voila ... je m'y colle en vous le présentant .
Loin d'être le plus beau et surtout le plus intéressant , c'est pour moi un gros coup de cœur que d'avoir eu la chance de "tomber" sur cet exemplaire .
Même relativement de fabrication tardive , il cache à mes yeux quelques détails bien intéressants que je vais m'employer à vous les présenter .
( Arme Neutralisée cat D )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6742](https://i.servimg.com/u/f58/13/29/91/43/img_6742.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6715](https://i.servimg.com/u/f58/13/29/91/43/img_6715.jpg)
Nos braves anciens ne manqueront certainement pas l'occasion de nous compter leurs aventures avec ce célèbre compagnon tout droit sorti des ateliers de Châtellerault sous la dénomination de Fusil-Mitrailleur de Châtellerault le 21/01/1924 .
Cette dénomination rapidement abandonnée pour finalement être FM Mle 1924 .
Au début il a été chambré pour la nouvelle cartouche calibre 7.5X 58 Mle 1924 .
Rapidement en 1929 on le recalibra en calibre 7.5X54 MAS car la confusion avec la cartouche mauser engendra des accidents .

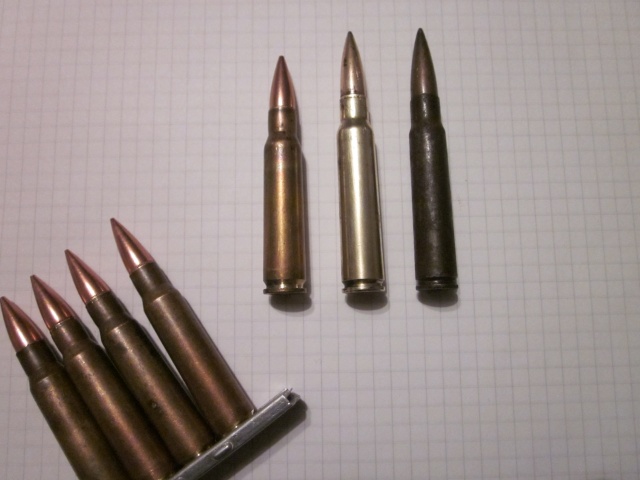

Voici la comparaison d'une cartouche Mle 1924 avec une Mauser et une 7.5X54 MAS Mle 1929 :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_5104](https://i.servimg.com/u/f58/13/29/91/43/img_5104.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_5105](https://i.servimg.com/u/f58/13/29/91/43/img_5105.jpg)
Cette nouvelle cartouche engendra une modification des canons avant de produire les suivants directement dans ce nouveau calibre .
Les chargeurs , puis de chargeur ont été repris .
L'arme porte alors la modification M29 sur le côté droit de sa boite de culasse ainsi que sur les têtes d'éjecteurs raccourcis en conséquence :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6822](https://i.servimg.com/u/f58/13/29/91/43/img_6822.jpg)
Il est à noter que cette arme est restée en service dans notre armée et particulièrement dans la Gendarmerie jusqu'en ... 2004 ! presque 80 ans de carrière !!!

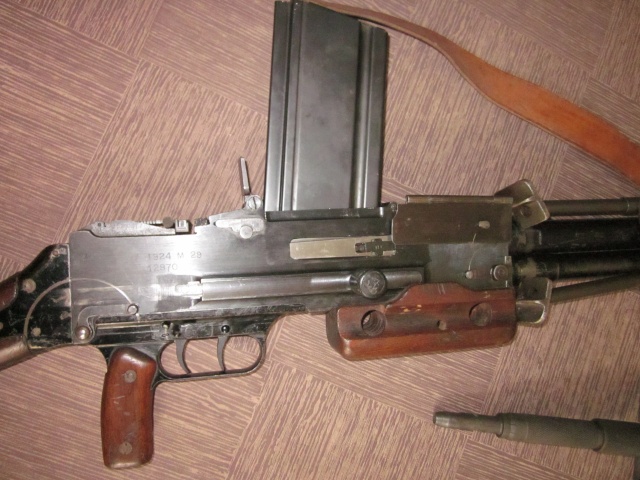

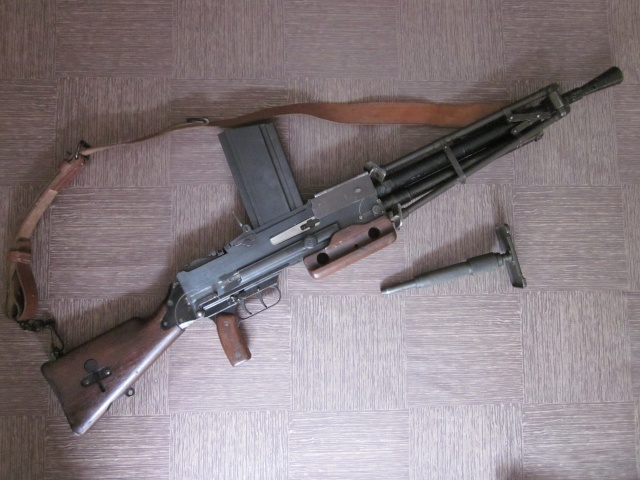

Voici en détail cette arme bien de chez nous avec ses divers accessoires et musettes de transport .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6716](https://i.servimg.com/u/f58/13/29/91/43/img_6716.jpg)
Modèle de la série D sortie de nos arsenaux si tôt après la seconde guerre vers le mois d'Aout 1945 .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6726](https://i.servimg.com/u/f58/13/29/91/43/img_6726.jpg)
A noter la beauté du boitier de culasse totalement polis bronzé .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6717](https://i.servimg.com/u/f58/13/29/91/43/img_6717.jpg)

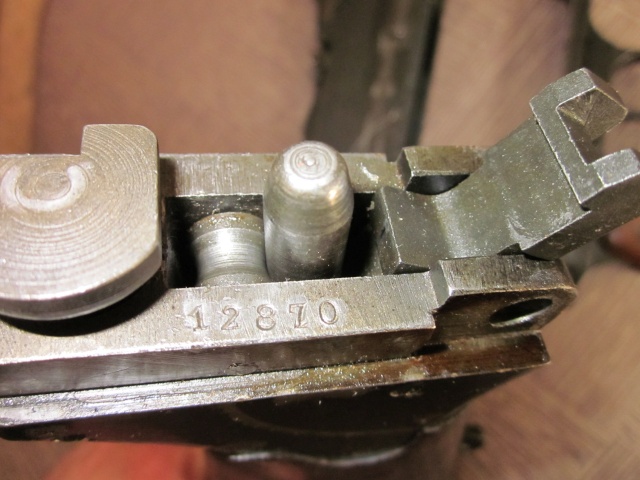

L'arme est totalement au numéro jusqu'à sa clavette d'assemblage .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6718](https://i.servimg.com/u/f58/13/29/91/43/img_6718.jpg)

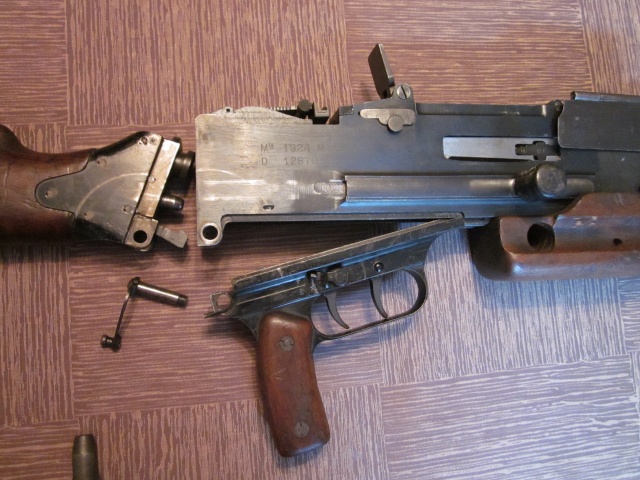

Le démontage est extrêmement facile .
Dévisser cette clavette et l'extraire .
Le bloc-crosse part en arrière dégageant le bloc-poignée pistolet .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6910](https://i.servimg.com/u/f58/13/29/91/43/img_6910.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6911](https://i.servimg.com/u/f58/13/29/91/43/img_6911.jpg)
Crosse avec gâchette automatique et masselotte :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6719](https://i.servimg.com/u/f58/13/29/91/43/img_6719.jpg)

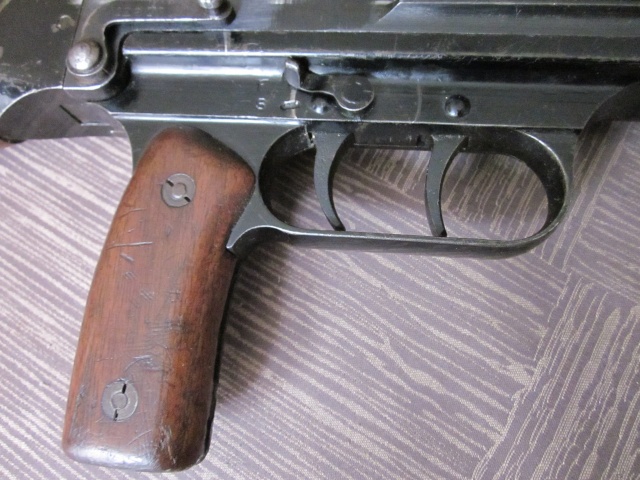

Poignet-Pistolet a deux détente ( celle de devant est pour le tir semi-auto , l'autre pour les rafales )
Détail de la sécurité :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6915](https://i.servimg.com/u/f58/13/29/91/43/img_6915.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6916](https://i.servimg.com/u/f58/13/29/91/43/img_6916.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6720](https://i.servimg.com/u/f58/13/29/91/43/img_6720.jpg)

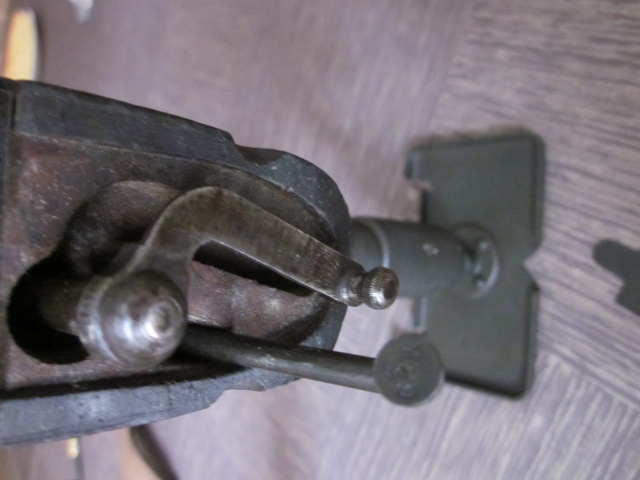

Patin de crosse avec sa fixation :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6917](https://i.servimg.com/u/f58/13/29/91/43/img_6917.jpg)

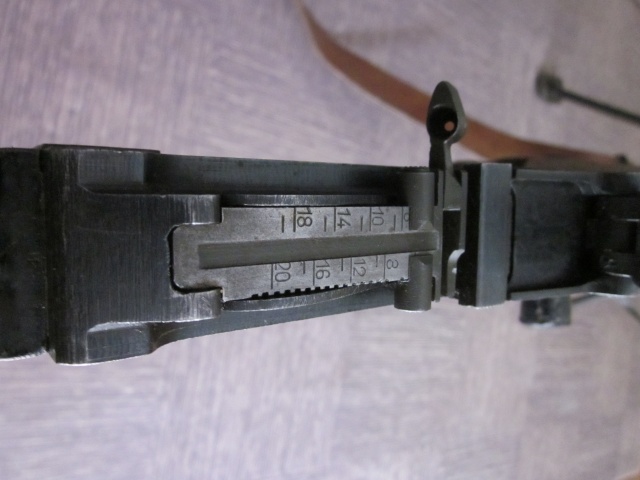

La molette est graduée pour le réglage du tir en élévation . ( Tambour gradué) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6918](https://i.servimg.com/u/f58/13/29/91/43/img_6918.jpg)
A noter sous la plaque de couche de la crosse se cache des pièces de rechange ( éjecteur , clavette )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6721](https://i.servimg.com/u/f58/13/29/91/43/img_6721.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6722](https://i.servimg.com/u/f58/13/29/91/43/img_6722.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6723](https://i.servimg.com/u/f58/13/29/91/43/img_6723.jpg)
Ainsi l'ensemble culasse/piston se sort par l'arrière .
Il serte a déverrouiller la clavette du tube/récupérateur de gaz et de déverrouiller le canon pour le dévisser .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6725](https://i.servimg.com/u/f58/13/29/91/43/img_6725.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6730](https://i.servimg.com/u/f58/13/29/91/43/img_6730.jpg)
l'arme fonctionne par emprunt de gas sous le canon .
Voici les évents du tube , la frète et la vis sic pents de régulation :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6912](https://i.servimg.com/u/f58/13/29/91/43/img_6912.jpg)

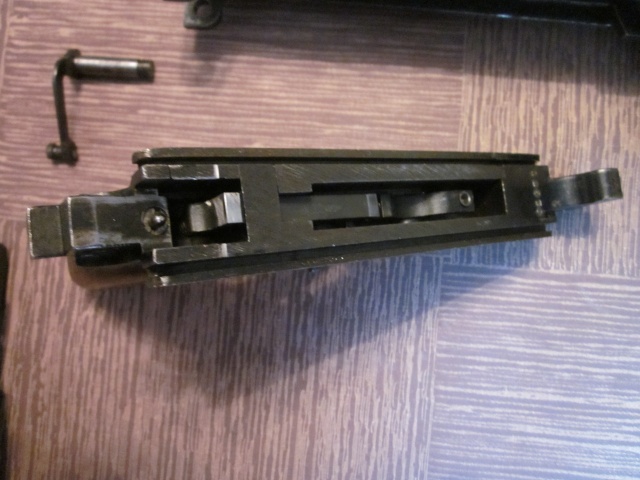

La culasse est reliée au piston par deux petites biellettes dont un axe de remplacement est fourni dans la trousse à accessoires :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6731](https://i.servimg.com/u/f58/13/29/91/43/img_6731.jpg)
Position désengagée :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6913](https://i.servimg.com/u/f58/13/29/91/43/img_6913.jpg)
Position armée :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6914](https://i.servimg.com/u/f58/13/29/91/43/img_6914.jpg)

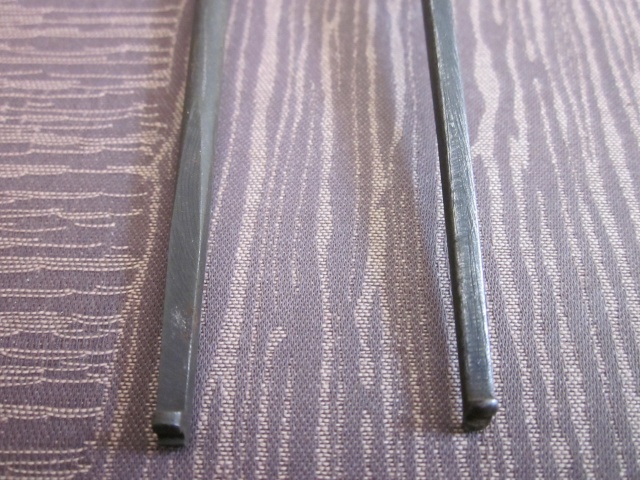

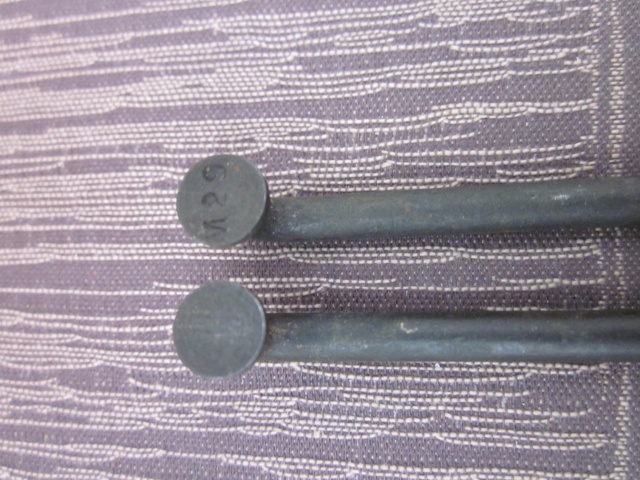

L'épaisseur du porte-percuteur a évolué .
De ce fait il est impossible de monter une culasse premier type sur un piston second type .
On différencie ces culasses facilement par l'usinage du puis de la tête dont le bas est débouchant sur les premiers types et non-débouchant sur les second types .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6732](https://i.servimg.com/u/f58/13/29/91/43/img_6732.jpg)
Le ressort récupérateur a également évolué .
Construit en simple fil relativement cassant , il a après modernisation été construit avec plusieurs brins torsadés le rendant plus solide :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6724](https://i.servimg.com/u/f58/13/29/91/43/img_6724.jpg)

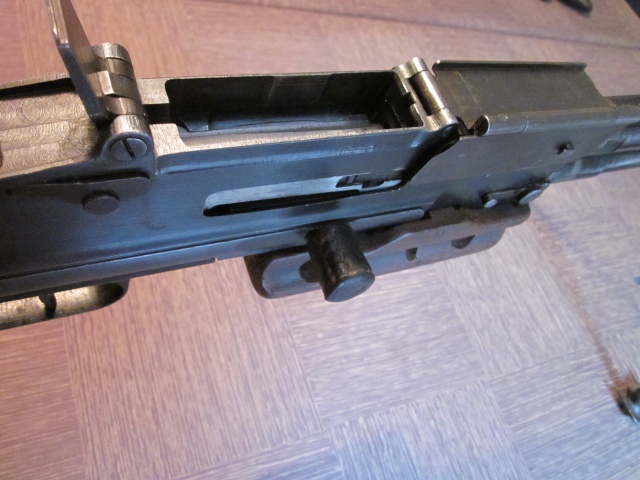

Un volet articulé permet de refermer le puis de chargement afin de limiter son encrassement en cas d'absence de chargeur :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6727](https://i.servimg.com/u/f58/13/29/91/43/img_6727.jpg)
Ouverture du verrou de chargeur ;
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6837](https://i.servimg.com/u/f58/13/29/91/43/img_6837.jpg)
Ouverture du volet :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6838](https://i.servimg.com/u/f58/13/29/91/43/img_6838.jpg)

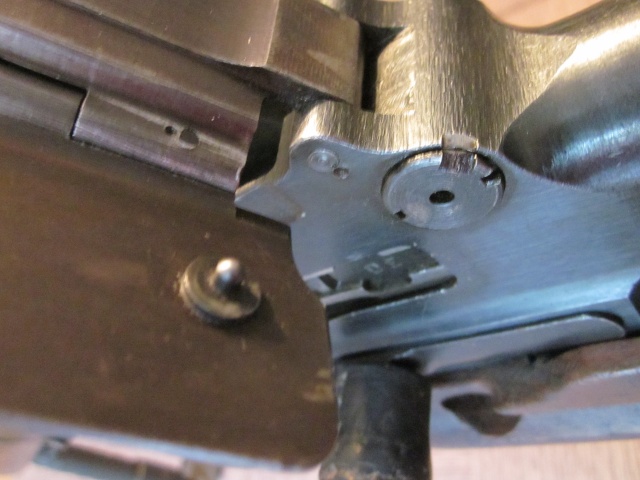

Le petit téton se loge dans le trou borgne de l'axe de verrou de canon pour immobiliser le volet ouvert :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6839](https://i.servimg.com/u/f58/13/29/91/43/img_6839.jpg)

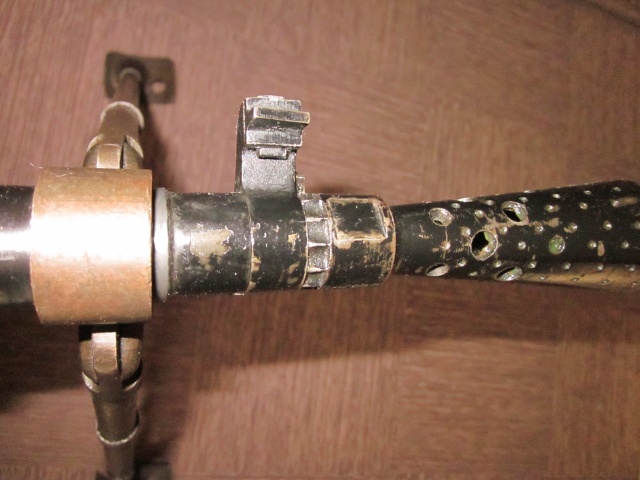

Il existe trois type de cache-flammes ,
Le premier n'a que des séries de petits trous , le second deux diamètres différents , le dernier trois diamètres différents .
voici le troisième .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6728](https://i.servimg.com/u/f58/13/29/91/43/img_6728.jpg)
L'œilleton ( Modifié "M" ) et le guidon sont déportés sur la gauche pour cause du positionnement du chargeur dur le dessus de l'arme :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6729](https://i.servimg.com/u/f58/13/29/91/43/img_6729.jpg)
Le détail du guidon dérivable ( ici Nr4 il en existe 4 taille )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6920](https://i.servimg.com/u/f58/13/29/91/43/img_6920.jpg)
Voyez sur l'avant du guidon une petite came de verrouillage qui empêche le cache-flammes de se dévisser par les vibrations et la chaleur du tir .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6919](https://i.servimg.com/u/f58/13/29/91/43/img_6919.jpg)
Le bipied est claveté sur le canon :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6923](https://i.servimg.com/u/f58/13/29/91/43/img_6923.jpg)
Ici nous avons un second type de bipieds dont les patins sont en fonte d'acier ( et non en bronze ) et le compa renforcé ( doublé) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6840](https://i.servimg.com/u/f58/13/29/91/43/img_6840.jpg)

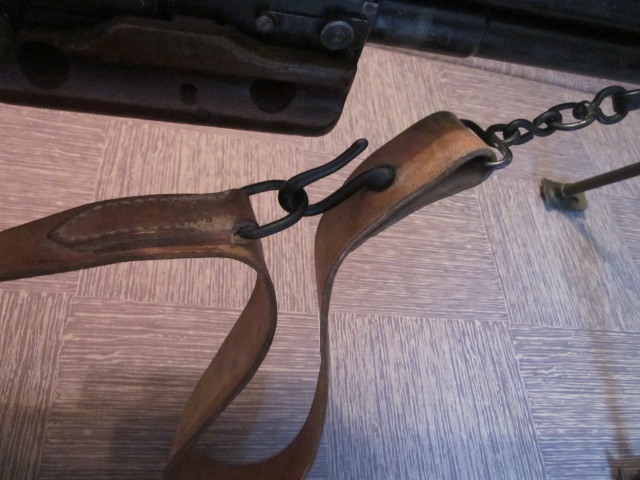

Détail de la bretelle :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6921](https://i.servimg.com/u/f58/13/29/91/43/img_6921.jpg)
Et de son crochet avant qui permet d'être raccourcie sommairement pour la position de "tir en marchant" :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6922](https://i.servimg.com/u/f58/13/29/91/43/img_6922.jpg)
Son manuel :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6824](https://i.servimg.com/u/f58/13/29/91/43/img_6824.jpg)

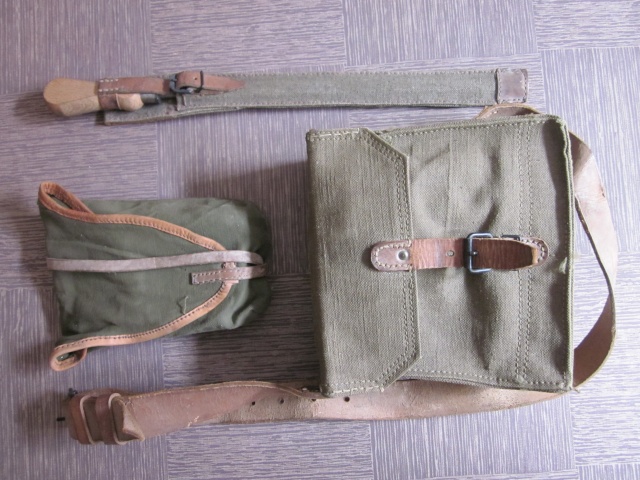

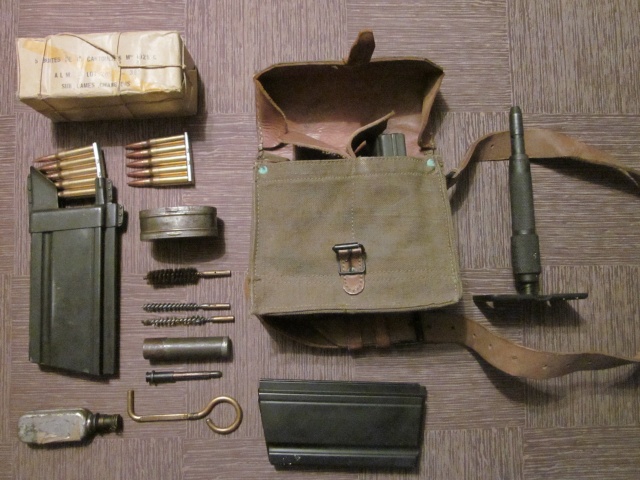

Ensemble tireur comprenant la sacoche , trois chargeurs , appareil d'aide au chargement , baguette de nettoyage complète et trousse d'entretient et d'accessoires :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6733](https://i.servimg.com/u/f58/13/29/91/43/img_6733.jpg)

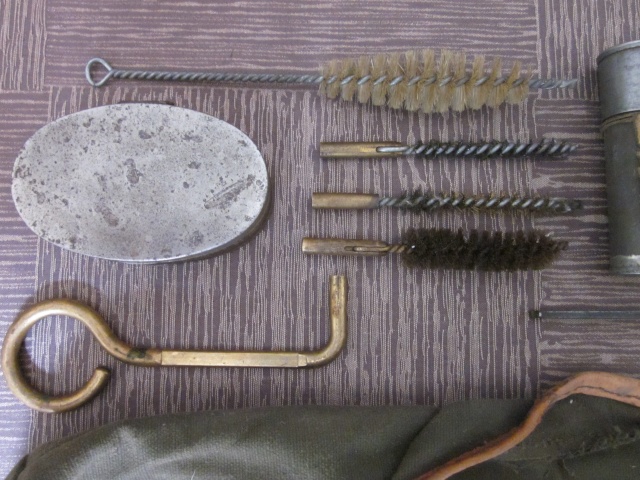

Détail du contenue de la trousse :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6734](https://i.servimg.com/u/f58/13/29/91/43/img_6734.jpg)

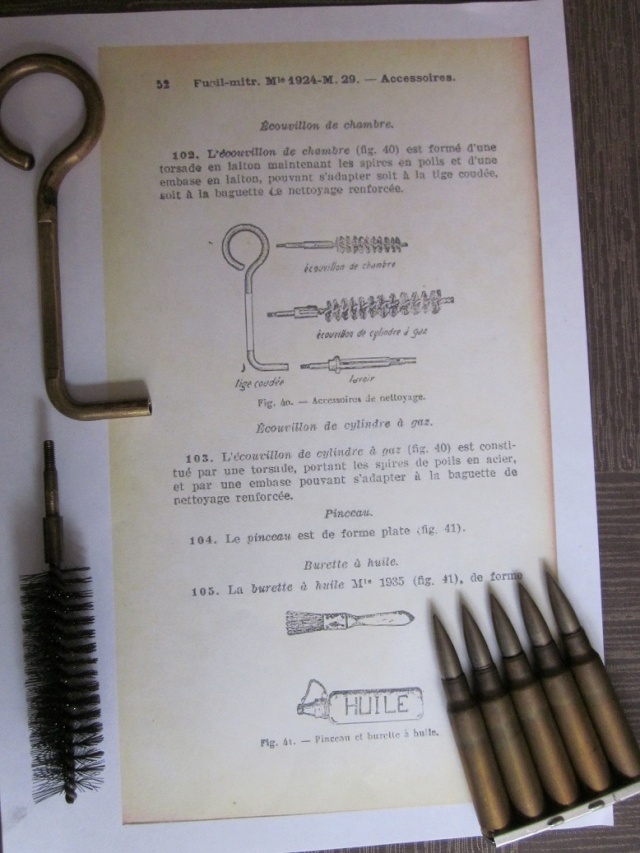

La rare clée coudée en laiton porte normalement l'écouvillon de chambre absent pour le moment :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6735](https://i.servimg.com/u/f58/13/29/91/43/img_6735.jpg)
Grace à Moselle57 ( que je remercie vivement
) voici l'écouvillon de cylindre à gaz :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7938](https://i.servimg.com/u/f59/13/29/91/43/img_7938.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7939](https://i.servimg.com/u/f59/13/29/91/43/img_7939.jpg)
On y trouve un appareil d'aide au chargement , extracteur d'étui rompu avec sa clé de traction , pinceau .../... et pièces de rechanges comme l'extracteur et ses ressort/axe :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6736](https://i.servimg.com/u/f58/13/29/91/43/img_6736.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6737](https://i.servimg.com/u/f58/13/29/91/43/img_6737.jpg)
Le pieds de crosse s'y loge à l'envers .
Un œillet dans le fond laisse le passage de sa hampe :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6738](https://i.servimg.com/u/f58/13/29/91/43/img_6738.jpg)
Le chargeur porte une musette contenant un appareil d'aide au chargement placé dans l'intercalaire du milieu et , soit huit chargeurs , soit seulement six et en plus une trousse de cartouches :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6739](https://i.servimg.com/u/f58/13/29/91/43/img_6739.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6740](https://i.servimg.com/u/f58/13/29/91/43/img_6740.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6741](https://i.servimg.com/u/f58/13/29/91/43/img_6741.jpg)
Il a également le sac à dos a contenance identique , comme par exemple cet exemplaire Mle 1924 non modifié ( sans poches latérales ) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6826](https://i.servimg.com/u/f58/13/29/91/43/img_6826.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6827](https://i.servimg.com/u/f58/13/29/91/43/img_6827.jpg)
La bouclerie en circonférence permet au fantassin d'y fixer sa couverture individuelle par exemple :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6828](https://i.servimg.com/u/f58/13/29/91/43/img_6828.jpg)
Autres accessoires , le collimateur de tir contre avions avec son guidon additionnel et la rotule-pivot se fixant sous le garde-main et emmanché à un canon de fusil :
( Prêté par un ami et que je recherche )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6829](https://i.servimg.com/u/f58/13/29/91/43/img_6829.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6830](https://i.servimg.com/u/f58/13/29/91/43/img_6830.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6831](https://i.servimg.com/u/f58/13/29/91/43/img_6831.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6832](https://i.servimg.com/u/f58/13/29/91/43/img_6832.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6833](https://i.servimg.com/u/f58/13/29/91/43/img_6833.jpg)
Aide au chargement monté sur chargeur .
Précoce ensemble bronzé suivi d'un ensemble tardif phosphaté :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6834](https://i.servimg.com/u/f58/13/29/91/43/img_6834.jpg)
Deux variantes de clé de traction pour extracteur d'étui rompu :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6835](https://i.servimg.com/u/f58/13/29/91/43/img_6835.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6836](https://i.servimg.com/u/f58/13/29/91/43/img_6836.jpg)
Il me manque pas mal d'accessoires , je mettrais à jours ce sujet au fur et à mesure de mes prochaines acquisitions comme un canon de remplacement par exemple , d'une caisse comme celle ci :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Caisse10](https://i.servimg.com/u/f58/13/29/91/43/caisse10.jpg)
Wali , en espérant que mon sujet vous plaise ;
Bien amicalement ; tit Gégé
19/08/2014 je viens de recevoir la pièce Nr2 qui complête la jauge de saillie de percuteur .
Ce qui me permet de compléter ce sujet et vous la présenter :
Jauge de saillie de percuteur pour FM 24/29 et Reibel
Pièce Nr1 :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7631](https://i.servimg.com/u/f39/13/29/91/43/img_7631.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7632](https://i.servimg.com/u/f39/13/29/91/43/img_7632.jpg)
Elle se positionne sur la tête de culasse ( position armée) le percuteur en saillie pousse le petit piston et un peigne ( pièce Nr2 contrôle sa côte :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7730](https://i.servimg.com/u/f39/13/29/91/43/img_7730.jpg)
Détail des marquages :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7731](https://i.servimg.com/u/f39/13/29/91/43/img_7731.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7732](https://i.servimg.com/u/f39/13/29/91/43/img_7732.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7733](https://i.servimg.com/u/f39/13/29/91/43/img_7733.jpg)

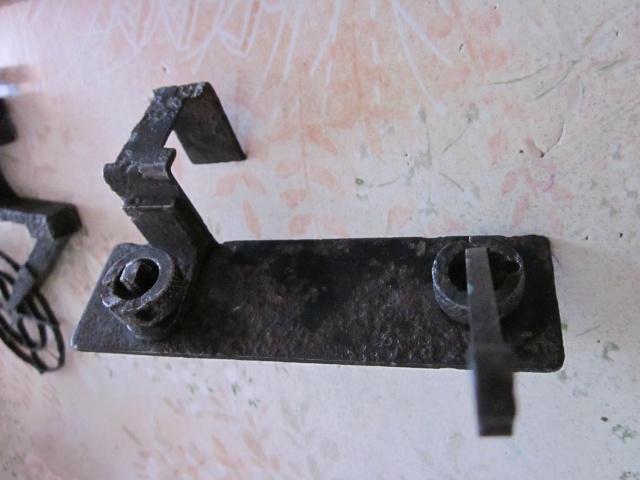

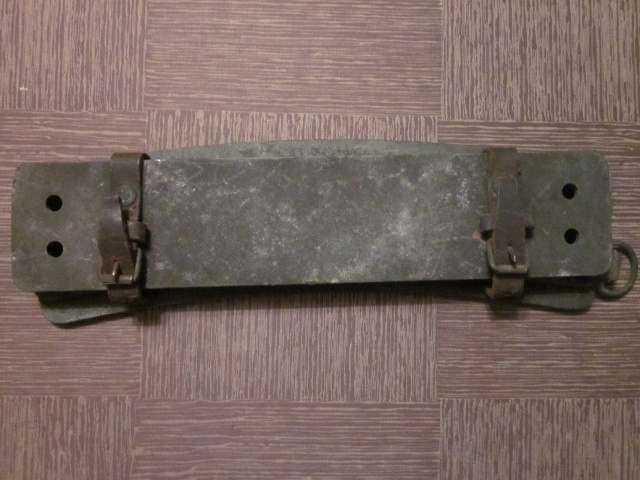

dispositif de tir repéré ( Plaques de positionnement de l'arme pour un tir pré-réglé ) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7915](https://i.servimg.com/u/f59/13/29/91/43/img_7915.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7916](https://i.servimg.com/u/f59/13/29/91/43/img_7916.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7917](https://i.servimg.com/u/f59/13/29/91/43/img_7917.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7918](https://i.servimg.com/u/f59/13/29/91/43/img_7918.jpg)
avant tout , je suis bien désolé de m'être un peu écarté d'fofo ces derniers temps .
Mais sachez , amis , que je ne vous ai pas oubliés ; loin de là !
Préférant partager mes joies que mes peines , je viens d'achever avec mes quelques pièces ce sujet qui me tenait à cœur depuis quelques temps .
M'apercevant que nous n'avions pas beaucoup creusé ce sujet sur l'fofo ; alors voila ... je m'y colle en vous le présentant .
Loin d'être le plus beau et surtout le plus intéressant , c'est pour moi un gros coup de cœur que d'avoir eu la chance de "tomber" sur cet exemplaire .
Même relativement de fabrication tardive , il cache à mes yeux quelques détails bien intéressants que je vais m'employer à vous les présenter .
( Arme Neutralisée cat D )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6742](https://i.servimg.com/u/f58/13/29/91/43/img_6742.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6715](https://i.servimg.com/u/f58/13/29/91/43/img_6715.jpg)
Nos braves anciens ne manqueront certainement pas l'occasion de nous compter leurs aventures avec ce célèbre compagnon tout droit sorti des ateliers de Châtellerault sous la dénomination de Fusil-Mitrailleur de Châtellerault le 21/01/1924 .
Cette dénomination rapidement abandonnée pour finalement être FM Mle 1924 .
Au début il a été chambré pour la nouvelle cartouche calibre 7.5X 58 Mle 1924 .
Rapidement en 1929 on le recalibra en calibre 7.5X54 MAS car la confusion avec la cartouche mauser engendra des accidents .
Voici la comparaison d'une cartouche Mle 1924 avec une Mauser et une 7.5X54 MAS Mle 1929 :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_5104](https://i.servimg.com/u/f58/13/29/91/43/img_5104.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_5105](https://i.servimg.com/u/f58/13/29/91/43/img_5105.jpg)
Cette nouvelle cartouche engendra une modification des canons avant de produire les suivants directement dans ce nouveau calibre .
Les chargeurs , puis de chargeur ont été repris .
L'arme porte alors la modification M29 sur le côté droit de sa boite de culasse ainsi que sur les têtes d'éjecteurs raccourcis en conséquence :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6822](https://i.servimg.com/u/f58/13/29/91/43/img_6822.jpg)
Il est à noter que cette arme est restée en service dans notre armée et particulièrement dans la Gendarmerie jusqu'en ... 2004 ! presque 80 ans de carrière !!!
Voici en détail cette arme bien de chez nous avec ses divers accessoires et musettes de transport .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6716](https://i.servimg.com/u/f58/13/29/91/43/img_6716.jpg)
Modèle de la série D sortie de nos arsenaux si tôt après la seconde guerre vers le mois d'Aout 1945 .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6726](https://i.servimg.com/u/f58/13/29/91/43/img_6726.jpg)
A noter la beauté du boitier de culasse totalement polis bronzé .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6717](https://i.servimg.com/u/f58/13/29/91/43/img_6717.jpg)
L'arme est totalement au numéro jusqu'à sa clavette d'assemblage .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6718](https://i.servimg.com/u/f58/13/29/91/43/img_6718.jpg)
Le démontage est extrêmement facile .
Dévisser cette clavette et l'extraire .
Le bloc-crosse part en arrière dégageant le bloc-poignée pistolet .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6910](https://i.servimg.com/u/f58/13/29/91/43/img_6910.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6911](https://i.servimg.com/u/f58/13/29/91/43/img_6911.jpg)
Crosse avec gâchette automatique et masselotte :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6719](https://i.servimg.com/u/f58/13/29/91/43/img_6719.jpg)
Poignet-Pistolet a deux détente ( celle de devant est pour le tir semi-auto , l'autre pour les rafales )
Détail de la sécurité :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6915](https://i.servimg.com/u/f58/13/29/91/43/img_6915.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6916](https://i.servimg.com/u/f58/13/29/91/43/img_6916.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6720](https://i.servimg.com/u/f58/13/29/91/43/img_6720.jpg)
Patin de crosse avec sa fixation :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6917](https://i.servimg.com/u/f58/13/29/91/43/img_6917.jpg)
La molette est graduée pour le réglage du tir en élévation . ( Tambour gradué) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6918](https://i.servimg.com/u/f58/13/29/91/43/img_6918.jpg)
A noter sous la plaque de couche de la crosse se cache des pièces de rechange ( éjecteur , clavette )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6721](https://i.servimg.com/u/f58/13/29/91/43/img_6721.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6722](https://i.servimg.com/u/f58/13/29/91/43/img_6722.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6723](https://i.servimg.com/u/f58/13/29/91/43/img_6723.jpg)
Ainsi l'ensemble culasse/piston se sort par l'arrière .
Il serte a déverrouiller la clavette du tube/récupérateur de gaz et de déverrouiller le canon pour le dévisser .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6725](https://i.servimg.com/u/f58/13/29/91/43/img_6725.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6730](https://i.servimg.com/u/f58/13/29/91/43/img_6730.jpg)
l'arme fonctionne par emprunt de gas sous le canon .
Voici les évents du tube , la frète et la vis sic pents de régulation :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6912](https://i.servimg.com/u/f58/13/29/91/43/img_6912.jpg)
La culasse est reliée au piston par deux petites biellettes dont un axe de remplacement est fourni dans la trousse à accessoires :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6731](https://i.servimg.com/u/f58/13/29/91/43/img_6731.jpg)
Position désengagée :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6913](https://i.servimg.com/u/f58/13/29/91/43/img_6913.jpg)
Position armée :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6914](https://i.servimg.com/u/f58/13/29/91/43/img_6914.jpg)
L'épaisseur du porte-percuteur a évolué .
De ce fait il est impossible de monter une culasse premier type sur un piston second type .
On différencie ces culasses facilement par l'usinage du puis de la tête dont le bas est débouchant sur les premiers types et non-débouchant sur les second types .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6732](https://i.servimg.com/u/f58/13/29/91/43/img_6732.jpg)
Le ressort récupérateur a également évolué .
Construit en simple fil relativement cassant , il a après modernisation été construit avec plusieurs brins torsadés le rendant plus solide :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6724](https://i.servimg.com/u/f58/13/29/91/43/img_6724.jpg)
Un volet articulé permet de refermer le puis de chargement afin de limiter son encrassement en cas d'absence de chargeur :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6727](https://i.servimg.com/u/f58/13/29/91/43/img_6727.jpg)
Ouverture du verrou de chargeur ;
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6837](https://i.servimg.com/u/f58/13/29/91/43/img_6837.jpg)
Ouverture du volet :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6838](https://i.servimg.com/u/f58/13/29/91/43/img_6838.jpg)
Le petit téton se loge dans le trou borgne de l'axe de verrou de canon pour immobiliser le volet ouvert :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6839](https://i.servimg.com/u/f58/13/29/91/43/img_6839.jpg)
Il existe trois type de cache-flammes ,
Le premier n'a que des séries de petits trous , le second deux diamètres différents , le dernier trois diamètres différents .
voici le troisième .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6728](https://i.servimg.com/u/f58/13/29/91/43/img_6728.jpg)
L'œilleton ( Modifié "M" ) et le guidon sont déportés sur la gauche pour cause du positionnement du chargeur dur le dessus de l'arme :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6729](https://i.servimg.com/u/f58/13/29/91/43/img_6729.jpg)
Le détail du guidon dérivable ( ici Nr4 il en existe 4 taille )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6920](https://i.servimg.com/u/f58/13/29/91/43/img_6920.jpg)
Voyez sur l'avant du guidon une petite came de verrouillage qui empêche le cache-flammes de se dévisser par les vibrations et la chaleur du tir .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6919](https://i.servimg.com/u/f58/13/29/91/43/img_6919.jpg)
Le bipied est claveté sur le canon :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6923](https://i.servimg.com/u/f58/13/29/91/43/img_6923.jpg)
Ici nous avons un second type de bipieds dont les patins sont en fonte d'acier ( et non en bronze ) et le compa renforcé ( doublé) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6840](https://i.servimg.com/u/f58/13/29/91/43/img_6840.jpg)
Détail de la bretelle :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6921](https://i.servimg.com/u/f58/13/29/91/43/img_6921.jpg)
Et de son crochet avant qui permet d'être raccourcie sommairement pour la position de "tir en marchant" :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6922](https://i.servimg.com/u/f58/13/29/91/43/img_6922.jpg)
Son manuel :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6824](https://i.servimg.com/u/f58/13/29/91/43/img_6824.jpg)
Ensemble tireur comprenant la sacoche , trois chargeurs , appareil d'aide au chargement , baguette de nettoyage complète et trousse d'entretient et d'accessoires :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6733](https://i.servimg.com/u/f58/13/29/91/43/img_6733.jpg)
Détail du contenue de la trousse :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6734](https://i.servimg.com/u/f58/13/29/91/43/img_6734.jpg)
La rare clée coudée en laiton porte normalement l'écouvillon de chambre absent pour le moment :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6735](https://i.servimg.com/u/f58/13/29/91/43/img_6735.jpg)
Grace à Moselle57 ( que je remercie vivement
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 2863987946](/users/2915/75/04/29/smiles/2863987946.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7938](https://i.servimg.com/u/f59/13/29/91/43/img_7938.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7939](https://i.servimg.com/u/f59/13/29/91/43/img_7939.jpg)
On y trouve un appareil d'aide au chargement , extracteur d'étui rompu avec sa clé de traction , pinceau .../... et pièces de rechanges comme l'extracteur et ses ressort/axe :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6736](https://i.servimg.com/u/f58/13/29/91/43/img_6736.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6737](https://i.servimg.com/u/f58/13/29/91/43/img_6737.jpg)
Le pieds de crosse s'y loge à l'envers .
Un œillet dans le fond laisse le passage de sa hampe :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6738](https://i.servimg.com/u/f58/13/29/91/43/img_6738.jpg)
Le chargeur porte une musette contenant un appareil d'aide au chargement placé dans l'intercalaire du milieu et , soit huit chargeurs , soit seulement six et en plus une trousse de cartouches :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6739](https://i.servimg.com/u/f58/13/29/91/43/img_6739.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6740](https://i.servimg.com/u/f58/13/29/91/43/img_6740.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6741](https://i.servimg.com/u/f58/13/29/91/43/img_6741.jpg)
Il a également le sac à dos a contenance identique , comme par exemple cet exemplaire Mle 1924 non modifié ( sans poches latérales ) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6826](https://i.servimg.com/u/f58/13/29/91/43/img_6826.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6827](https://i.servimg.com/u/f58/13/29/91/43/img_6827.jpg)
La bouclerie en circonférence permet au fantassin d'y fixer sa couverture individuelle par exemple :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6828](https://i.servimg.com/u/f58/13/29/91/43/img_6828.jpg)
Autres accessoires , le collimateur de tir contre avions avec son guidon additionnel et la rotule-pivot se fixant sous le garde-main et emmanché à un canon de fusil :
( Prêté par un ami et que je recherche )
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6829](https://i.servimg.com/u/f58/13/29/91/43/img_6829.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6830](https://i.servimg.com/u/f58/13/29/91/43/img_6830.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6831](https://i.servimg.com/u/f58/13/29/91/43/img_6831.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6832](https://i.servimg.com/u/f58/13/29/91/43/img_6832.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6833](https://i.servimg.com/u/f58/13/29/91/43/img_6833.jpg)
Aide au chargement monté sur chargeur .
Précoce ensemble bronzé suivi d'un ensemble tardif phosphaté :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6834](https://i.servimg.com/u/f58/13/29/91/43/img_6834.jpg)
Deux variantes de clé de traction pour extracteur d'étui rompu :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6835](https://i.servimg.com/u/f58/13/29/91/43/img_6835.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6836](https://i.servimg.com/u/f58/13/29/91/43/img_6836.jpg)
Il me manque pas mal d'accessoires , je mettrais à jours ce sujet au fur et à mesure de mes prochaines acquisitions comme un canon de remplacement par exemple , d'une caisse comme celle ci :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Caisse10](https://i.servimg.com/u/f58/13/29/91/43/caisse10.jpg)
Wali , en espérant que mon sujet vous plaise ;
Bien amicalement ; tit Gégé
19/08/2014 je viens de recevoir la pièce Nr2 qui complête la jauge de saillie de percuteur .
Ce qui me permet de compléter ce sujet et vous la présenter :
Jauge de saillie de percuteur pour FM 24/29 et Reibel
Pièce Nr1 :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7631](https://i.servimg.com/u/f39/13/29/91/43/img_7631.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7632](https://i.servimg.com/u/f39/13/29/91/43/img_7632.jpg)
Elle se positionne sur la tête de culasse ( position armée) le percuteur en saillie pousse le petit piston et un peigne ( pièce Nr2 contrôle sa côte :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7730](https://i.servimg.com/u/f39/13/29/91/43/img_7730.jpg)
Détail des marquages :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7731](https://i.servimg.com/u/f39/13/29/91/43/img_7731.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7732](https://i.servimg.com/u/f39/13/29/91/43/img_7732.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7733](https://i.servimg.com/u/f39/13/29/91/43/img_7733.jpg)
dispositif de tir repéré ( Plaques de positionnement de l'arme pour un tir pré-réglé ) :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7915](https://i.servimg.com/u/f59/13/29/91/43/img_7915.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7916](https://i.servimg.com/u/f59/13/29/91/43/img_7916.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7917](https://i.servimg.com/u/f59/13/29/91/43/img_7917.jpg)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_7918](https://i.servimg.com/u/f59/13/29/91/43/img_7918.jpg)
Dernière édition par Leboulanger le Sam 22 Nov 2014, 13:33, édité 5 fois (Raison : Ajout jauge de contrôle / DTR / écouvillon de cylindre)
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
C' est le fusil de Pithiviers , hein chef ?
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
Bienviendu
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
![esprit](/users/2915/75/04/29/smiles/2349614241.png)
Ruby (†)- Pilier du forum
- Nombre de messages : 3441
Age : 63
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Bel engin merci pour les photos .
gonfaron- Futur pilier
- Nombre de messages : 761
Age : 74
Date d'inscription : 07/04/2014
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Ruby a écrit:C' est le fusil de Pithiviers , hein chef ?
![]()
![]()
non le FM c'est Tassin.....
Résiste et mords
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 205958](/users/2915/75/04/29/smiles/205958.gif)
Paul-Emmanuel- Futur pilier
- Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
très belle présentation merci ![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle ---> http://prehistoire-xixeme.forumactif.org/
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Winchester 1866- Pilier du forum
- Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Très beau sujet Gégé, merci car c'est Français
Je ne connaissais pas la "clé coudée".
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 252398](/users/2915/75/04/29/smiles/252398.gif)
Je ne connaissais pas la "clé coudée".
Bijoux66- Futur pilier
- Nombre de messages : 947
Age : 57
Date d'inscription : 27/02/2012
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
Content de te relire mon gégé.
Ton sujet complète parfaitement celui que j'avais fait il y a deux ou trois ans.
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 242827](/users/2915/75/04/29/smiles/242827.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 335982](/users/2915/75/04/29/smiles/335982.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 335982](/users/2915/75/04/29/smiles/335982.gif)
HELIX- Administrateur
- Nombre de messages : 24997
Age : 56
Date d'inscription : 12/02/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Bien le bonsoir mes amis .
Je viens de l'éditer .
Comme preuve qu'un sujet est vivant , j'ai détaillé le volet du couloir d'alim et quelques détails divers .
Au fur et à mesure que je trouverais les accessoires manquants , je compléterais ce sujet .
Je suis vraiment contant de vous retrouver les amis . Vos petits messages me touchent .
Avec toute mon amitié ; tit Gégé![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 941308610](/users/2915/75/04/29/smiles/941308610.gif)
Je viens de l'éditer .
Comme preuve qu'un sujet est vivant , j'ai détaillé le volet du couloir d'alim et quelques détails divers .
Au fur et à mesure que je trouverais les accessoires manquants , je compléterais ce sujet .
Je suis vraiment contant de vous retrouver les amis . Vos petits messages me touchent .
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
Avec toute mon amitié ; tit Gégé
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 941308610](/users/2915/75/04/29/smiles/941308610.gif)
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Sujet sympa !
J'ai eu l'occasion de tirer avec l'ancien en réserve Gendarmerie sur Vancia (fort de...Est Lyonnais) dans les années 98 de mémoire...juste avant sa "retraite" si je puis dire...fait pas bon vieillir...
ZR
J'ai eu l'occasion de tirer avec l'ancien en réserve Gendarmerie sur Vancia (fort de...Est Lyonnais) dans les années 98 de mémoire...juste avant sa "retraite" si je puis dire...fait pas bon vieillir...
![Suspect](https://2img.net/i/fa/i/smiles/suspect.gif)
ZR
Invité- Invité
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Merci pour ce beau sujet sur cette belle arme
Bravo
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Bravo
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Romuald58- Membre averti
- Nombre de messages : 113
Age : 50
Localisation : la machine 58
Date d'inscription : 19/02/2014
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Romuald58 a écrit:Merci pour ce beau sujet sur cette belle arme
Bravo
![]()
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 671531](/users/2915/75/04/29/smiles/671531.gif)
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
![lol1](/users/2915/75/04/29/smiles/356276.gif)
![lol1](/users/2915/75/04/29/smiles/356276.gif)
![old](/users/2915/75/04/29/smiles/363869.gif)
joselito- Modérateur
- Nombre de messages : 17542
Age : 64
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Hello mon titi .
Hélas je n'ai pas son petit frère .
Maintenant , si tu lui trouve une femelle ... une portée est envisageable ?
Mon Bijoux n'a pas loupé cette clé de manœuvre pour écouvillon de chambre .
Elle est moulée en laiton .
Le joint de moulage visible sur sa circonférence e témoigne :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6743](https://i.servimg.com/u/f58/13/29/91/43/img_6743.jpg)
Jean Huon l'a décrite dans son ouvrage Page 119 mais sans photos .
Hélas je n'ai pas son petit frère .
Maintenant , si tu lui trouve une femelle ... une portée est envisageable ?
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 242827](/users/2915/75/04/29/smiles/242827.gif)
Mon Bijoux n'a pas loupé cette clé de manœuvre pour écouvillon de chambre .
Elle est moulée en laiton .
Le joint de moulage visible sur sa circonférence e témoigne :
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Img_6743](https://i.servimg.com/u/f58/13/29/91/43/img_6743.jpg)
Jean Huon l'a décrite dans son ouvrage Page 119 mais sans photos .
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Quel beau sujet, on sait quel travail cela représente, merci ![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17573
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Merci, Leboulanger, pour ce reportage.
J'ai eu l'occasion de tirer au FM 24-29 pendant mon service militaire (en 1974...), et je l'avais trouvé beaucoup plus précis (à 200 mètres) que son remplaçant AA 52 ("la Nana"
).
Par contre, je me souviens que mes camarades gauchers n'étaient pas très à l'aise avec, à cause de la visée latérale...
J'ai eu l'occasion de tirer au FM 24-29 pendant mon service militaire (en 1974...), et je l'avais trouvé beaucoup plus précis (à 200 mètres) que son remplaçant AA 52 ("la Nana"
![No](https://2img.net/i/fa/i/smiles/kopfschuettel.gif)
Par contre, je me souviens que mes camarades gauchers n'étaient pas très à l'aise avec, à cause de la visée latérale...
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Adhare12](https://i.servimg.com/u/f58/17/46/93/35/adhare12.gif)
Jipé 87- Membre confirmé
- Nombre de messages : 347
Age : 73
Localisation : Limousin
Date d'inscription : 07/11/2013
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Bien le bonjour .
Un beau soleil sur notre fofo ce matin .
Ca fait du bien .
Un gros merci à vous de m'avoir lu et apprécié mon sujet .
Il complête parfaitement celui ci :
https://www.tircollection.com/t13178-fusil-mitrailleur-mle-24-m29?highlight=Mitrailleur dont je constate la forme très particulière du volet d'obturation du couloir d'alimentation . :twisted:
Et , bien sûr cet autre beau sujet dont l'auteur m'inspire tant ...
:
https://www.tircollection.com/t14965-fm-1924-29-didactique?highlight=Mitrailleur+1924
Ici aussi une "compile" serait super , non ?
Un beau soleil sur notre fofo ce matin .
Ca fait du bien .
Un gros merci à vous de m'avoir lu et apprécié mon sujet .
Il complête parfaitement celui ci :
https://www.tircollection.com/t13178-fusil-mitrailleur-mle-24-m29?highlight=Mitrailleur dont je constate la forme très particulière du volet d'obturation du couloir d'alimentation . :twisted:
Et , bien sûr cet autre beau sujet dont l'auteur m'inspire tant ...
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 2863987946](/users/2915/75/04/29/smiles/2863987946.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 941308610](/users/2915/75/04/29/smiles/941308610.gif)
https://www.tircollection.com/t14965-fm-1924-29-didactique?highlight=Mitrailleur+1924
Ici aussi une "compile" serait super , non ?
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Paul-Emmanuel a écrit:Ruby a écrit:C' est le fusil de Pithiviers , hein chef ?
![]()
![]()
non le FM c'est Tassin.....
La 7° compagnie ....quel grand classique
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
N'oublions pas les 100 000 morts de la campagne éclair de mai juin 1940 ...Même s'il l'un de mes grand pére c'est aussi retrouvé à faire la "tenaille " avec son vélo et son poste téléphonique ...Mais pour téléphoner à qui ?
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Belle piéce d'histoire (le Fm de Leboulanger ) j'admire la passion du collectionneur qui veut aller jusque dans les moindres détails d'accessoires et d'équipements
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 72113](/users/2915/75/04/29/smiles/72113.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 732574](/users/2915/75/04/29/smiles/732574.gif)
@+
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Ce qui doit se faire se fait ,ce qui ne se fait pas ne devait pas se faire .....:pirat:
"Rappelez-vous toujours que si la Gestapo avait les moyens de vous faire parler , les politiciens ont ,eux, les moyens de vous faire taire " Coluche ...
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 4551](https://2img.net/h/www.unpact.net/images/signatures/4551.jpg)
Solitaire du 57- Pilier du forum
- Nombre de messages : 1668
Age : 57
Localisation : à l'Est ,en Lorraine
Date d'inscription : 17/11/2013
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Bonjour mon ami et merci pour ce très beau sujet !
Même si en tant que gaucher avec des origines Belges je préfère le BAR "D", ces 24/29 sont de magnifiques armes......
(Content de te retrouver ici au passage
)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Même si en tant que gaucher avec des origines Belges je préfère le BAR "D", ces 24/29 sont de magnifiques armes......
(Content de te retrouver ici au passage
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.
http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF- Pilier du forum
- Nombre de messages : 22664
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Merci de nous avoir fait partager ce beau FM ![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Jérôme.
jee31- Membre
- Nombre de messages : 77
Age : 50
Localisation : Toulouse
Date d'inscription : 08/11/2011
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Gégé à écrit :
Et , bien sûr cet autre beau sujet dont l'auteur m'inspire tant ...
:
https://www.tircollection.com/t14965-fm-1924-29-didactique?highlight=Mitrailleur+1924
Merci pour le compliment mais tu as fait bien mieux avec l'U.C. très complète et les accessoires particuliers.
Le mien, étant didactique, n'y rajoute que la documentation.
Amitiés.
Alain
Et , bien sûr cet autre beau sujet dont l'auteur m'inspire tant ...
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 2863987946](https://2img.net/u/2915/75/04/29/smiles/2863987946.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 941308610](https://2img.net/u/2915/75/04/29/smiles/941308610.gif)
https://www.tircollection.com/t14965-fm-1924-29-didactique?highlight=Mitrailleur+1924
Merci pour le compliment mais tu as fait bien mieux avec l'U.C. très complète et les accessoires particuliers.
Le mien, étant didactique, n'y rajoute que la documentation.
Amitiés.
Alain
TOMEÏ- Pilier du forum
- Nombre de messages : 2665
Age : 81
Localisation : Marseille
Date d'inscription : 20/07/2011
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Haaa vous êtes super les copains !
Tu vois Alain qu'une "compile" me semblerais extra ; car avec Hélix et vous tous , ca ferait un super extra exposé . :twisted:
Franchement le didactique , le précoce de Jérôme ...
hummmmm
Ca réchauffe le cœur de vous retrouver . Vraiment .
Sacré bande de champions ! ![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Pleins14](https://i.servimg.com/u/f58/13/29/91/43/pleins14.gif)
A moi aussi cette arme me tient à cœur : http://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=2&cad=rja&uact=8&ved=0CDYQtwIwAQ&url=http%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3Dcd5H1R-dkJI&ei=Io94U-jZCYHbPILGgdAK&usg=AFQjCNHOyp2h3B8Ajv5lRZi9Z5pxedYisA
Vive les copains !!!!!
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Captur11](https://i.servimg.com/u/f58/13/29/91/43/captur11.jpg)
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
Tu vois Alain qu'une "compile" me semblerais extra ; car avec Hélix et vous tous , ca ferait un super extra exposé . :twisted:
Franchement le didactique , le précoce de Jérôme ...
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 732574](/users/2915/75/04/29/smiles/732574.gif)
Ca réchauffe le cœur de vous retrouver . Vraiment .
![Crying or Very sad](https://2img.net/i/fa/i/smiles/icon_cry.gif)
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Pleins14](https://i.servimg.com/u/f58/13/29/91/43/pleins14.gif)
A moi aussi cette arme me tient à cœur : http://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=2&cad=rja&uact=8&ved=0CDYQtwIwAQ&url=http%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3Dcd5H1R-dkJI&ei=Io94U-jZCYHbPILGgdAK&usg=AFQjCNHOyp2h3B8Ajv5lRZi9Z5pxedYisA
Vive les copains !!!!!
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Captur11](https://i.servimg.com/u/f58/13/29/91/43/captur11.jpg)
Dernière édition par Leboulanger le Dim 18 Mai 2014, 12:48, édité 2 fois
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Félicitations pour cette très belle arme et un grand merci pour cette très belle présentation...
Ce FM me fait penser aussi au film de Verneuil, "Week End à Zuycoote" dans lequel G.Géret ( Pinot de Vezoul, je crois....) dessoude des espions allemands habillés en bonnes Soeurs et descend un ME 109 sur les plages...
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Ce FM me fait penser aussi au film de Verneuil, "Week End à Zuycoote" dans lequel G.Géret ( Pinot de Vezoul, je crois....) dessoude des espions allemands habillés en bonnes Soeurs et descend un ME 109 sur les plages...
AFV06- Membre confirmé
- Nombre de messages : 310
Age : 62
Date d'inscription : 05/03/2012
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Jipé 87 a écrit:Merci, Leboulanger, pour ce reportage.
J'ai eu l'occasion de tirer au FM 24-29 pendant mon service militaire (en 1974...), et je l'avais trouvé beaucoup plus précis (à 200 mètres) que son remplaçant AA 52 ("la Nana").
Par contre, je me souviens que mes camarades gauchers n'étaient pas très à l'aise avec, à cause de la visée latérale...
Il ne faut pas dire
![No](https://2img.net/i/fa/i/smiles/kopfschuettel.gif)
Paradoxalement pour une arme, le 24/29 était trop précis pour son emploi, un fusil mitrailleur n'est pas une arme de sniper mais une arme destinée au tir de barrage.
C'est peut être , un peu, comparer un obus perforant qui doit être très précis à un obus à fragmentation qui disperse sa munition.
- Kentoc’h Mervel Eget Bezañ Saotret !
Bonnet rouge- Futur pilier
- Nombre de messages : 948
Age : 72
Localisation : 29190
Date d'inscription : 06/03/2014
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Doublon à supprimer, merci aux admins...
Dernière édition par Jipé 87 le Dim 18 Mai 2014, 14:20, édité 1 fois
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Adhare12](https://i.servimg.com/u/f58/17/46/93/35/adhare12.gif)
Jipé 87- Membre confirmé
- Nombre de messages : 347
Age : 73
Localisation : Limousin
Date d'inscription : 07/11/2013
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
@ Bonnet rouge,
Bon, je n'ai peut-être pas mis le smiley adéquat...
Je ne fait pas de jugement de valeur entre ces deux armes, qui ont chacune leurs qualités et leur défauts, et qui répondent à des cahiers des charges différents, je me suis borné à signaler un fait que j'ai personnellement constaté, ayant eu l'occasion de tirer avec chacun de ces deux FM (il y a 40 ans, mais je m'en souviens encore) : à une distance de 200 m, et avec moi comme tireur, le FM 24-29 est (était) plus précis que l"AA 52.
Bon, je n'ai peut-être pas mis le smiley adéquat...
Je ne fait pas de jugement de valeur entre ces deux armes, qui ont chacune leurs qualités et leur défauts, et qui répondent à des cahiers des charges différents, je me suis borné à signaler un fait que j'ai personnellement constaté, ayant eu l'occasion de tirer avec chacun de ces deux FM (il y a 40 ans, mais je m'en souviens encore) : à une distance de 200 m, et avec moi comme tireur, le FM 24-29 est (était) plus précis que l"AA 52.
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires Adhare12](https://i.servimg.com/u/f58/17/46/93/35/adhare12.gif)
Jipé 87- Membre confirmé
- Nombre de messages : 347
Age : 73
Localisation : Limousin
Date d'inscription : 07/11/2013
Re: Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires
Hé les copains , un ami viens de me fournir ce lien :
http://www.littlegun.info/arme%20francaise/artisans%20c%20d/a%20chatellerault%20fm%2024%2029%20a%20fr%20gb.htm
Super mine d'info sur ce beau Fusil .
http://www.littlegun.info/arme%20francaise/artisans%20c%20d/a%20chatellerault%20fm%2024%2029%20a%20fr%20gb.htm
Super mine d'info sur ce beau Fusil .
![Le Fusil-Mitrailleur de Châtellerault Mle 1924 M29 et accesoires 3361380237](/users/2915/75/04/29/smiles/3361380237.gif)
Leboulanger- Pilier du forum
- Nombre de messages : 4059
Age : 54
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Page 1 sur 3 • 1, 2, 3
![-](https://2img.net/i/empty.gif)
» Dater un FM 1924-29 Châtellerault?
» un fusil mitrailleur RPD
» Fusil mitrailleur ZB 30J
» Fusil mitrailleur Mle 24-M29
» Fusil-mitrailleur FN C2 du Canada
» un fusil mitrailleur RPD
» Fusil mitrailleur ZB 30J
» Fusil mitrailleur Mle 24-M29
» Fusil-mitrailleur FN C2 du Canada
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
