Etuis de 44 Mgm pour 1873
Bonjour
Découvrant par hasard l’interrogation d’un amateur de 1873 qui, sur un autre forum, demande comment on peut aléser à la bonne cote des étuis de 1873, voici une manière de procéder qui s'est révélée efficace .
Elle s’applique plutôt à de petites séries et nécessitant un certain équipement ne peut convenir à tous ; c'est à considérer uniquement comme un simple exemple de ce qu'il est possible de faire.
L’outillage est "maison" destiné originalement à l’ébavurage externe/interne d’étuis de 44 Mgm et, ici, il est utilisé en alésoir. En effet, la recoupe des étuis conduit à une épaisseur de paroi plus importante et le taillant de l’outil qui glissait juste à l’entrée de l’étui normal recalibré, enlève la surépaisseur.
![Etuis de 44 Mgm pour 1873 Tcar_e10](https://i.servimg.com/u/f14/17/82/26/04/tcar_e10.jpg)

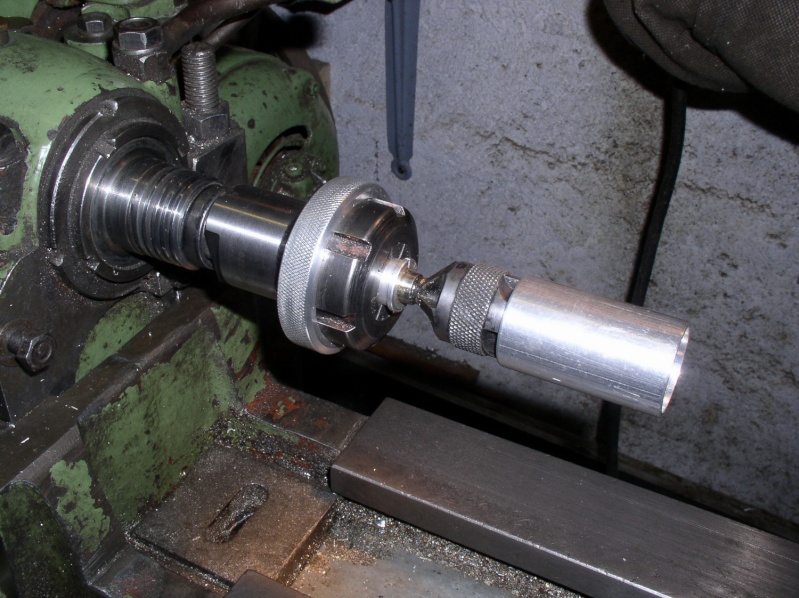

L’étui à aléser est placé dans la douille fendue elle même tenue en pince dans la broche du tour, l’opération se fait à faible vitesse (40 t /mn). La résistance est faible, l'outil se tient sans effort.
![Etuis de 44 Mgm pour 1873 Tcar_e11](https://i.servimg.com/u/f14/17/82/26/04/tcar_e11.jpg)
Voici un étui alésé.
![Etuis de 44 Mgm pour 1873 Tcar_e12](https://i.servimg.com/u/f14/17/82/26/04/tcar_e12.jpg)
Et pour finir, un contrôle de la régularité de l’épaisseur de paroi .
![Etuis de 44 Mgm pour 1873 Tcar_e13](https://i.servimg.com/u/f14/17/82/26/04/tcar_e13.jpg)
Comme il s'agit d'usiner un métal peu résistant, il est facile de réaliser soi-même un alésoir en acier genre Stubs trempé. Pour ceux que cela dépasse,il faut acheter un alésoir de 11 mm et réduire la longueur de la partie conique ( à voir selon l'alésoir).
Découvrant par hasard l’interrogation d’un amateur de 1873 qui, sur un autre forum, demande comment on peut aléser à la bonne cote des étuis de 1873, voici une manière de procéder qui s'est révélée efficace .
Elle s’applique plutôt à de petites séries et nécessitant un certain équipement ne peut convenir à tous ; c'est à considérer uniquement comme un simple exemple de ce qu'il est possible de faire.
L’outillage est "maison" destiné originalement à l’ébavurage externe/interne d’étuis de 44 Mgm et, ici, il est utilisé en alésoir. En effet, la recoupe des étuis conduit à une épaisseur de paroi plus importante et le taillant de l’outil qui glissait juste à l’entrée de l’étui normal recalibré, enlève la surépaisseur.
![Etuis de 44 Mgm pour 1873 Tcar_e10](https://i.servimg.com/u/f14/17/82/26/04/tcar_e10.jpg)
L’étui à aléser est placé dans la douille fendue elle même tenue en pince dans la broche du tour, l’opération se fait à faible vitesse (40 t /mn). La résistance est faible, l'outil se tient sans effort.
![Etuis de 44 Mgm pour 1873 Tcar_e11](https://i.servimg.com/u/f14/17/82/26/04/tcar_e11.jpg)
Voici un étui alésé.
![Etuis de 44 Mgm pour 1873 Tcar_e12](https://i.servimg.com/u/f14/17/82/26/04/tcar_e12.jpg)
Et pour finir, un contrôle de la régularité de l’épaisseur de paroi .
![Etuis de 44 Mgm pour 1873 Tcar_e13](https://i.servimg.com/u/f14/17/82/26/04/tcar_e13.jpg)
Comme il s'agit d'usiner un métal peu résistant, il est facile de réaliser soi-même un alésoir en acier genre Stubs trempé. Pour ceux que cela dépasse,il faut acheter un alésoir de 11 mm et réduire la longueur de la partie conique ( à voir selon l'alésoir).
Invité- Invité
Re: Etuis de 44 Mgm pour 1873
Encore une belle présentation et une modification intéressante même si elle est inutile pour moi qui tire des balles rondes dans mon 73.
![Etuis de 44 Mgm pour 1873 252398](/users/2915/75/04/29/smiles/252398.gif)
![Etuis de 44 Mgm pour 1873 72113](/users/2915/75/04/29/smiles/72113.gif)
volontaire 1870- Pilier du forum
- Nombre de messages : 1994
Age : 59
Localisation : auvergne (63)
Date d'inscription : 31/12/2008
Re: Etuis de 44 Mgm pour 1873
Je crois me souvenir que E.Rostand faisait dire à Cyrano " .. C'est bien plus beau lorsque c'est inutile..."
Alors, grand merci pour le compliment.
Alors, grand merci pour le compliment.
Invité- Invité
Re: Etuis de 44 Mgm pour 1873
"It's my pleasure" comme disent les anglo-saxons.
![Etuis de 44 Mgm pour 1873 72113](/users/2915/75/04/29/smiles/72113.gif)
volontaire 1870- Pilier du forum
- Nombre de messages : 1994
Age : 59
Localisation : auvergne (63)
Date d'inscription : 31/12/2008
