mousqueton gendarmerie 1842

bonsoir a tous
apres avoir passer une 15 de jours en aveyron
je reviens vers vous je ne manquerais de repondre
a omaha en mp je viens juste de rentrer
cdt phil bullock

Merci..à bientôt...!
Cordialement.

Quelqu'un peut mesurer la longueur de la baguette du mousqueton 1842 et prendre en photo ses 2 extrémités ?

J'avais présenté le mien ici https://www.tircollection.com/t35601-mon-1842-se-denude?highlight=1842

bonjour je te fais ca le 2 janvier bon reveillon

phil bullock a écrit:bonjour je te fais ca le 2 janvier bon reveillon

Bonsoir,je ne peux pas envoyer des photos,pourtant   :koenfeu: :koenfeu:

Bonjour,

longueur totale : 755 mm,filetage M5 sur 10 mm.
tète légèrement bombée, conique de 14 mm et 12 mm sur une longueur de 15 mm .

Meilleurs vœux pour 2021.

Jack65 a écrit:Bonjour,

longueur totale : 755 mm,filetage M5 sur 10 mm.
tète légèrement bombée, conique de 14 mm et 12 mm sur une longueur de 15 mm .

Meilleurs vœux pour 2021.

Bon, je viens de mesurer la baguette du 1842 à 675 mm... ce n'est pas une surprise...
Le filetage fait bien 10 mm, mais la tête semble avoir été soudée sur la baguette...

bonsoir manath34
comme prevu avec une journee de retard voila les photos
hic

il va de soit que je plaisante
bon post phil

un petit 42..pour phil

BONSOIR ET MERCI
3008NATO
UNE TRES BONNE ANNEE 2021 POUR TOI
ET T EST PROCHES

manath34 a écrit:... mais la tête semble avoir été soudée sur la baguette...

Ce qui n'aurait rien d'étonnant, 30 ans avant Cotty décrivait la fabrication des baguettes par soudure de 2 pièces (pour la tête, un segment plus gros) ; j'ai aussi examiné des baguettes de Chassepot dont une certaine irrégularité suggérait une soudure meulée.

Mais pas soudé au ras de la tête élargie ; un peu plus bas, voire nettement plus bas...

Pour le filetage "M5", 5 peut-être, métrique peut-être aussi, mais assurément pas M5 tel qu'on l'entend actuellement (c'est à dire M5 ISO ; ni même M5 SI ; c'est éventuellement proche du BSF 3/16 - 32 mais ce n'en est sûrement pas exactement, vu que cette norme est plus récente)

 le diamètre du corps de la baguette mesure 5,2 mm sur mon mousqueton.

C'est la valeur normale ?

manath34 a écrit: le diamètre du corps de la baguette mesure 5,2 mm sur mon mousqueton.

C'est la valeur normale ?

Oui, mais mesuré ou ?

Je viens de mesurer les diamètres sur le mien (réplique Serrmi, artisan consciencieux).
- à 1 cm du filetage : 5 mm
- à 30 cm du filetage : 5,4 mm
- à 60 cm du filetage : 6,4 mm

St Etienne a écrit:

manath34 a écrit: le diamètre du corps de la baguette mesure 5,2 mm sur mon mousqueton.

C'est la valeur normale ?

Oui, mais mesuré ou ?

Je viens de mesurer les diamètres sur le mien (réplique Serrmi, artisan consciencieux).
- à 1 cm du filetage : 5 mm
- à 30 cm du filetage : 5,4 mm
- à 60 cm du filetage : 6,4 mm

La largeur est constante...et comme la baguette est aussi trop courte, j'en déduis définitivement qu'elle n'a pas été raccourcie suite à un "accident" mais simplement que ce n'est pas la bonne.

J'ai quelques planches, mais uniquement des fusils Mle 1842 et 1854 ; avec baguettes "fuselées" pourvues d'une longue tête fuselée. De toutes façons, la seule indication est la matière (acier), pour les Mles 1842 ; les cotes doivent se trouver sur les tables-texte (que je n'ai pas).
Du dessin on peut cependant déduire que le filetage était assez court, de l'ordre de 2.5 x le diamètre du bout.

"Fuselé", c'est à dire un diamètre diminuant constamment de la tête vers le bout, d'abord très vite et bien plus lentement au bout. Une forme difficile à faire sur un tour traditionnel, sauf à adapter un système de copiage à longue course sur un tour ordinaire ; par contre très facile sur un tour CNC "à poupée mobile", sauf que vu la longueur de pièce il faut parfois démonter ce qui est en face.
Il y a quelques années un décolleteur de la vallée d'à côté en avait fait une série pour un fabricant de copies de fusils PN ; pas la peine de lui passer commande, il a changé de branche (inutile aussi de contacter le décolleteur de la vallée de l'autre côté, il est trop occupé par les balles et jeux d'outils TPM).
Il semblerait que ça ait été ébauché à la forge (entre des étampes) puis dégrossi à la lime et fini à la meule (vraisemblablement une grande meule en grès aspergée d'eau, qui est sans doute la plus ancienne des machines-outil).


Sinon, pour les mousquetons je n'ai rien d'aussi récent...
Mais les baguettes des mousquetons de gendarmerie Mle 1825 et d'artillerie Mle 1829 auraient la même allure que celles présentées sur les photos plus haut, avec toutefois un filetage plus court que celle de "phil bullock" (ces planches ne sont pas cotées non plus).

Bonjour,

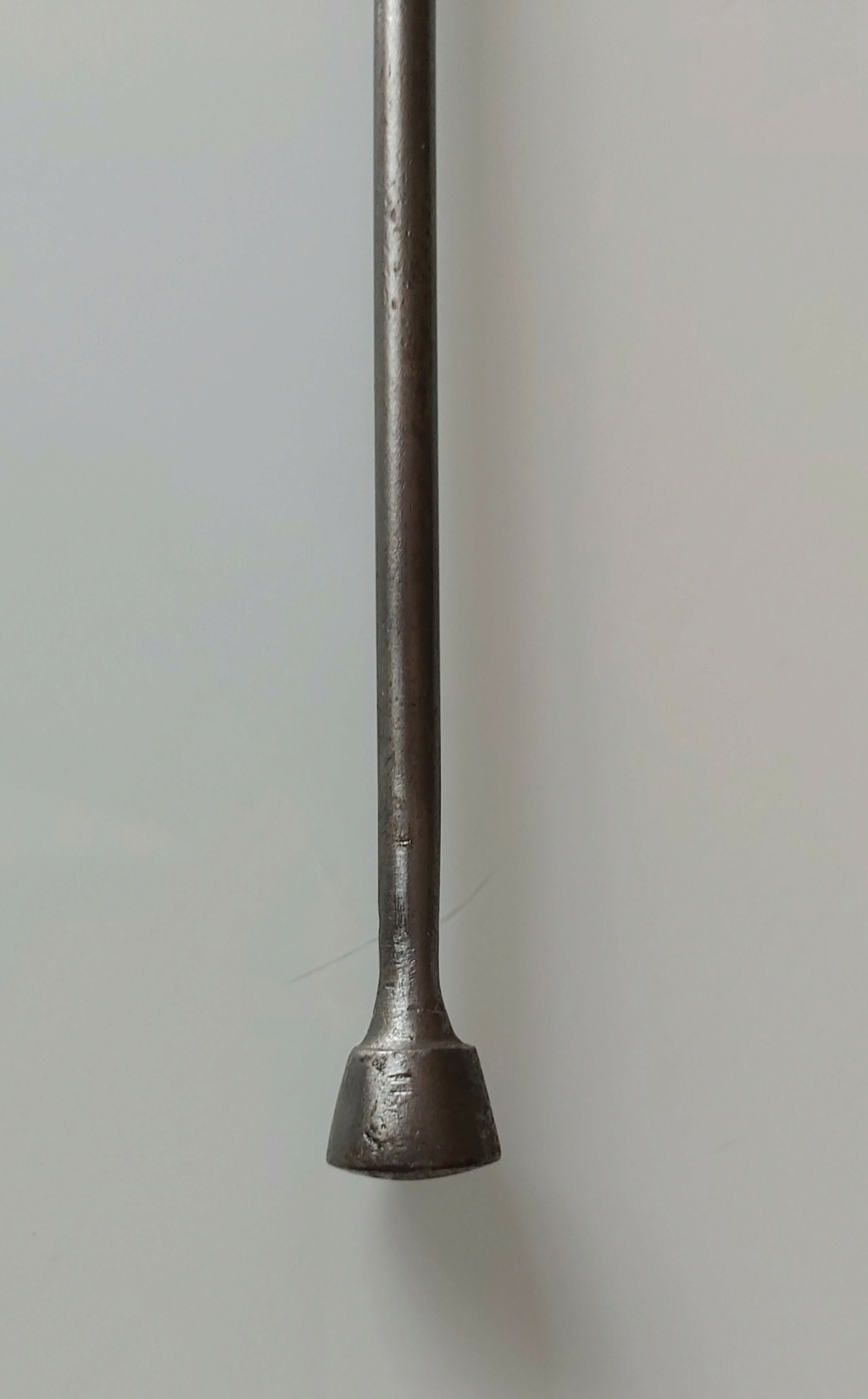

voici les photos que je n'avais pas envoyées,elles confortent les écrits de Verchère.

bonsoir a tous
pour ce qui est de seerni je pense que le monsieur a
pris ça retraite
cdt phil

pour répondre a menbre
 la valeur approximative 600 euros
cdt phil
