un vrai bleu

guillaurore a écrit:j'ai l'impression qu'elle tourne dans le vide maintenant ,quand je la tourne le ressort fait un clack ....

Tu dois arriver dans une courbe du ressort qui ondule car il n'est plus guidé. Fais jouer la culasse et travail un peu dans les mêmes conditions mais culasse ouverte. Ça va peut-être changer la position des spires ... l'axe doit rentrer à fond pour recentrer le ressort ...
Si tu es en région parisienne passe me voir ça sera plus simple pour réfléchir (MP)

ok merci , le hic c'est que je vis a cambrai ...ça va faire un détour
quand je ramaner la glissière en arrière je m’aperçois que la méchante tige s’élève légèrement.
je retente les manipes demain et tiens au courant du petit ruby

 Oui effectivement Cambrai ça fait loin. bonne nuit, la nuit porte conseil

est il possible que la vilaine tige soit bloqué dans la glissière ? (l'armurier militaire seche    )

[img][/img]

Oui pour moi ça me semble évident, Ta tige est sortie mais plus grave c'est le ressort qui est en appuis. Ça t'empêche de reculer ta glissière car il est comprimé à fond.

Il faut trouver le moyen de remettre le ressort en place. Pour la tige c'est moins grave si elle est désolidarisée du ressort.

la tige bloque toujours , pas de possibilité de mouvement vertical ni horizontal ...

C'est pourtant bien là que (tout) ça bloque ?

oui elle bloque toujours au même endroit

Même si tu la coupe, cela ne résoudra pas ton problème.

Dans l'état ou est ton Ruby,j'essaierais, en force ,de reculer la culasse pour pouvoir démonter.
Cdt

Richelieu a écrit:Dans l'état ou est ton Ruby,j'essaierais, en force ,de reculer la culasse pour pouvoir démonter.
Cdt

Cela me semble plus possible les spires du ressort sont jointives. le ressort est à la masse.
Il est facile de reproduire le problème (sans le canon bien sûr une arme bloquée ça suffit) ...

Il faut que le ressort retourne dans son logement ou ... la bombe atomique, ... avant d'en arriver là, il faut insister ...

pas trop envie de lui metre un ADM dans le fi.n ,je te telephone demain vers 17H si ça te conviens

OK, c'est bon pour moi
Dan

bonsoir,
avez vous réussi a remettre la tige guide?
cdlt,
valentin

toujours en travaux

a oui quand même
je pense qu'il faut a tout pris essayer de reculer la culasse(même en forcant un peu) afin de pouvoir démonter le canon, si la tige guide a reculé un peu, cela devrait etre possible.
bonne chance en tout cas!
cdlt

merci , le travail continu

toujours en travaux

J’ai eu plusieurs fois l'occasion de m'amuser avec des Rubys.
Il semble que l'assemblée tige ressort a été sortie de son alvéole.

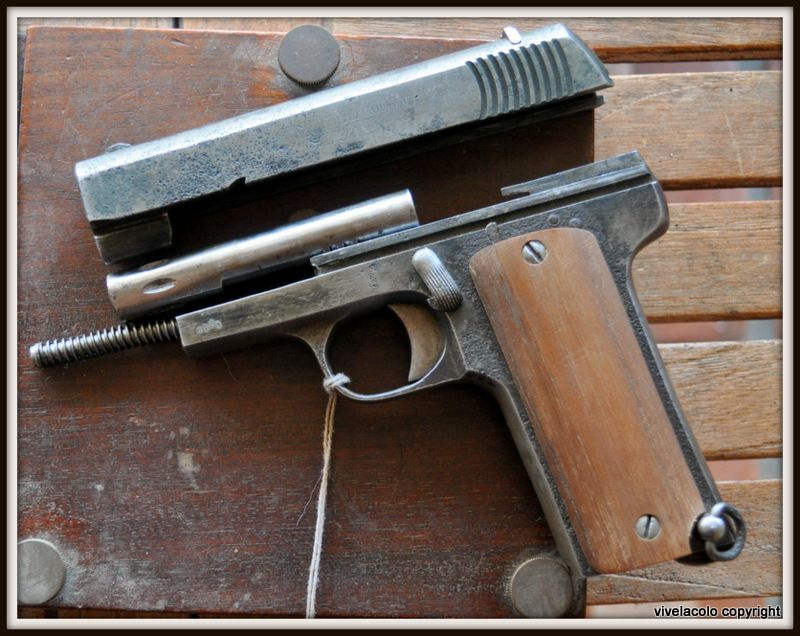

Le Ruby tel qu'il devrait être sans sa culasse

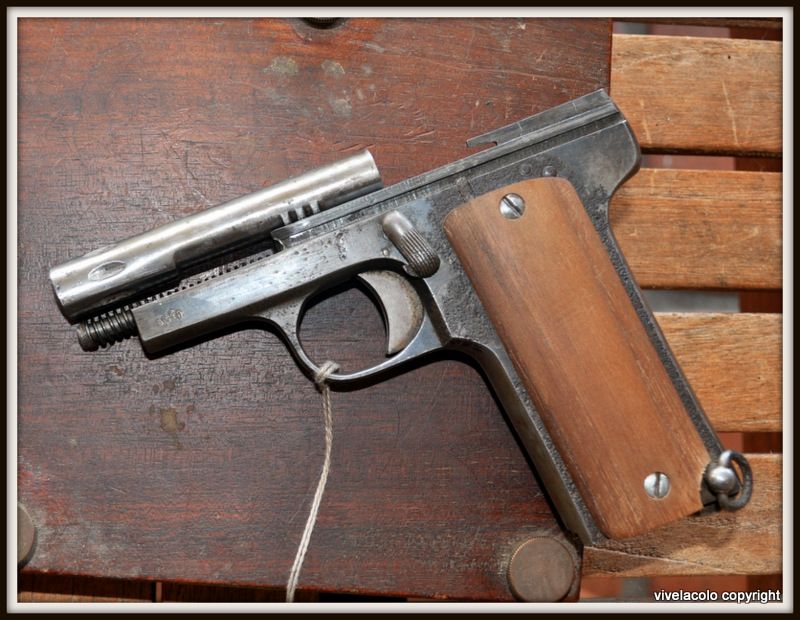

Le Ruby tel qu'il apparait être sur les photos de Guillaurore

La tige est sortie de son alvéole et, est positionnée vers le haut.

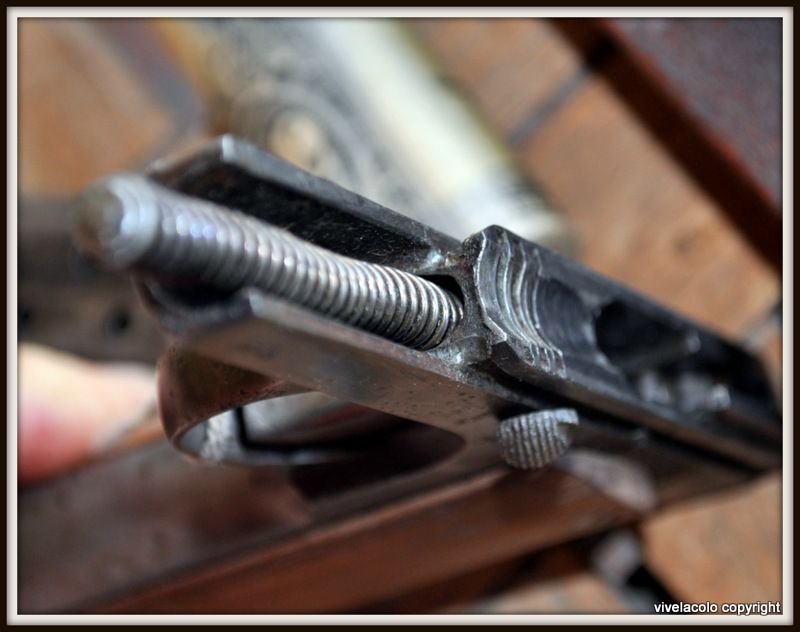

Alvéole de l'assemblée ressort tige

Ressort tige insérés dans la bonne position

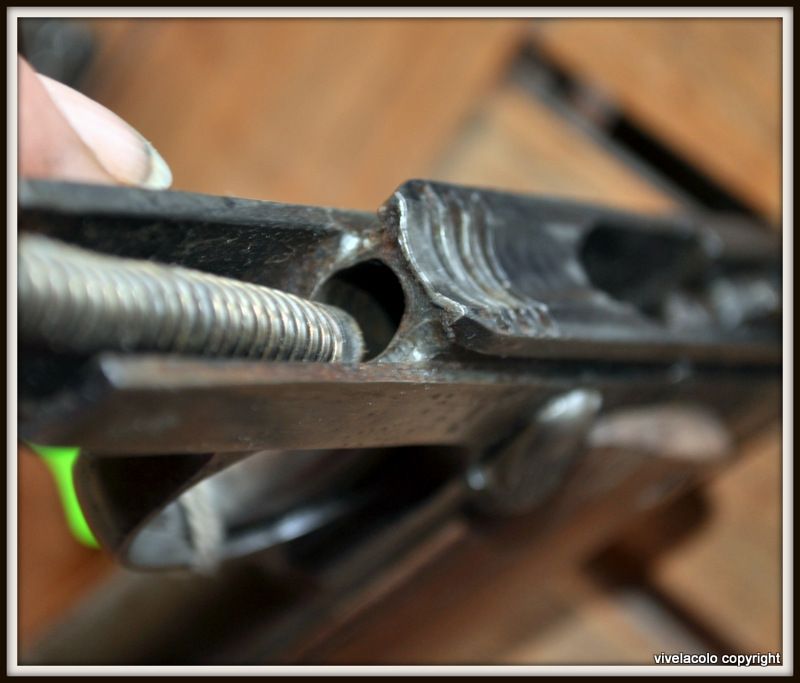

Ce que je pense est le problème

En tirant sur la tige et compressant le ressort la tige est sortie de son alvéole et s'est retrouvée en compression sur les parois extérieures du trou guide.
Je pense qu'avec de bonnes pinces appliquées le plus prés possible de la culasse pour éviter de tordre la tige, et pour avoir le maximum de prise, en tirant, il suffit de repositionner l'assemblée ressort tige dans l'alvéole, si s'est sorti de la ca devrait y retourner. Ce n’est pas facile mais en tâtonnant et en étant persévérant éventuellement on doit y arriver

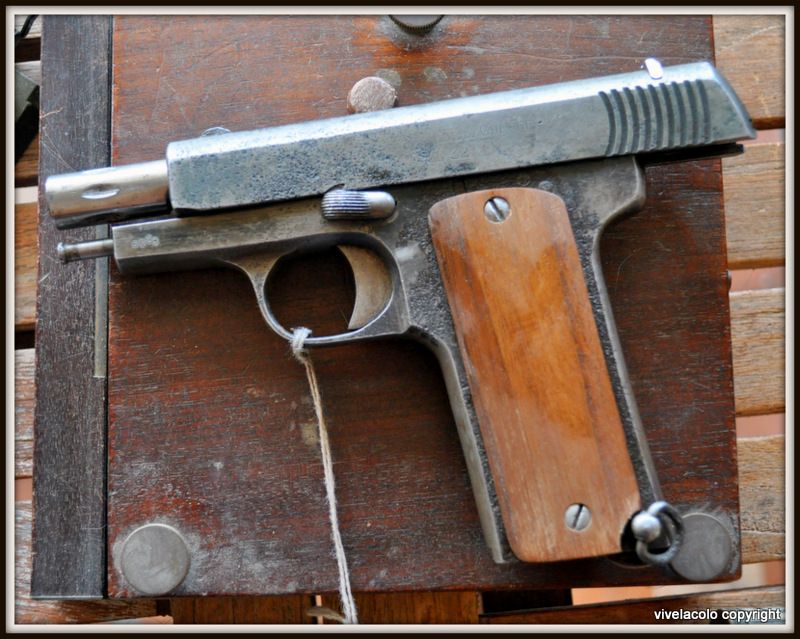

Position de la culasse permettant la rotation du canon.


Best regards
RRO

Oui je suis d'accord et le problème semble s'être aggravé par la vis (si c'est bien une vis) qui retient le ressort sur son guide ressort qui s'est dévissée   . Elle a libéré le ressort. Ce point reste à confirmer mais notre ami voit une petite pièce (la vis ??) se promener lorsque il regarde par le trou du levier de verrouillage.

Probablement que maintenant le ressort est plié, tordu, écrasé, cassé ... et qu'il forme une hernie qui bloque l'entrée de son logement ???

Le malade est toujours sous perfusion.
Après le plan « B » qui devrait débuter bientôt, il faudra envisager une opération chirurgicale sous anesthésie générale.
1A Si la tige guide ressort est désolidarisée de sa vis, il faudra la retirer entièrement par l’avant.
1B Si elle n’est pas désolidarisée, il faudra reculer la culasse au maximum et couper le guide ressort   . Cette pièce sera à refaire mais ça ne pose pas de problème majeur.
2 Percer le passage du guide ressort au diamètre de passage du ressort.
3 Retirer le ressort et démontage de la culasse.
4 Réalise une pièce pour reboucher le trou, soudure, ragréage et refaire le passage du guide ressort.
Ce n’est que mon avis mais vu l’état de santé du patient le risque est limité et après une bonne convalescence, il ne devrait pas y avoir de séquelle.
Reste à obtenir l’accord de la famille qui souhaitera probablement d'autres avis …

merci a vivelacolo pour t'es photos qui reproduisent exactement le cas présent du dit patient (bien palot ) et qui confirment les hypothèses émissent avec winchester.
Le patient subira ce qu'il faudra pour être soigné et une fois celui-ci rétablit ,une remise en forme sera certes nécessaire.
Reste encore a déterminer quel traitement il subira .
Tous les avis sont effectivement les bienvenus
