Message  HELIX Sam 31 Déc 2011 - 7:25

Version automatique de la carabine M1 , la M2 est apparue trop tard pour participer effectivement aux combats de la seconde guerre mondiale mais sera très présente durant la guerre de Corée.

US CARBINE .30 in M2

PAYS : USA
MARQUE : Winchester
DATES DE FABRICATION : Avril - Aout 1945
LONGUEUR : 905 mm
CANON : 458 mm
RAYURES : 4d
POIDS : 2,48 kg
CALIBRE : 30 in  (7,62 mm)
MUNITION : 30 in  M1 Carbine  (7,62 x 33)
V.I : 585 m/s
HAUSSE : 275 m
FONCTIONNEMENT : semi automatique / automatique par emprunt de gaz
CADENCE DE TIR : 750 cps/min
ALIMENTATION : Chargeurs amovibles de 15 ou 30 cartouches

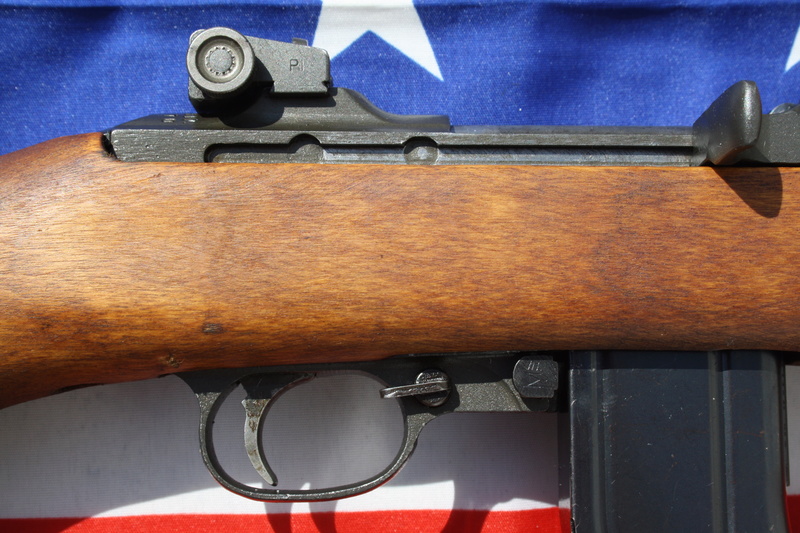

L'exemplaire illustrant l'article a été produit en Juillet 1945 par General Motors Corporation , Inland Manufacturing Division à Dayton dans l'Ohio.

Carabine M2 (USM2) Img_4811

Carabine M2 (USM2) Img_4813

Carabine M2 (USM2) Img_4810

Carabine M2 (USM2) Img_4910

Carabine M2 (USM2) Img_4911

Carabine M2 (USM2) Img_4816

Carabine M2 (USM2) Img_4814

Carabine M2 (USM2) Img_4812

Carabine M2 (USM2) Img_4815


Dernière édition par HELIX le Lun 16 Oct 2017 - 20:46, édité 1 fois
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 24758
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

post-it Re: Carabine M2 (USM2)

Message  HELIX Sam 31 Déc 2011 - 7:26

Petite galerie non exhaustive d'accessoires pour la carabine USM1 / USM2.

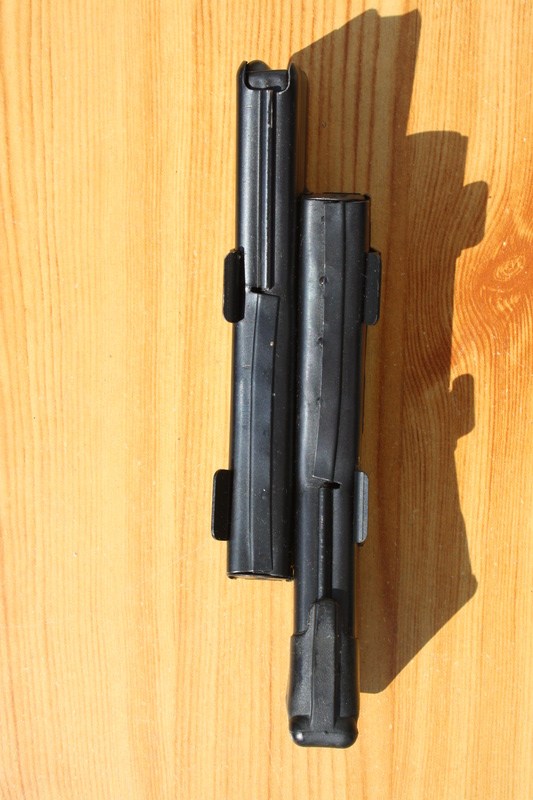

Chargeurs de 30 cartouches avec clip de fixation et Caoutchouc de protection.
A noter que cette dernière pièce (Magazine dust cover) est correctement montée sur les lèvres du chargeur (en protection) et non au talon comme trop souvent montré.
Cet accessoire était peu apprécié des utilisateur car il augmentait considérablement le temps de changement du chargeur.


Carabine M2 (USM2) Img_4817

Carabine M2 (USM2) Img_4818

Carabine M2 (USM2) Img_4819

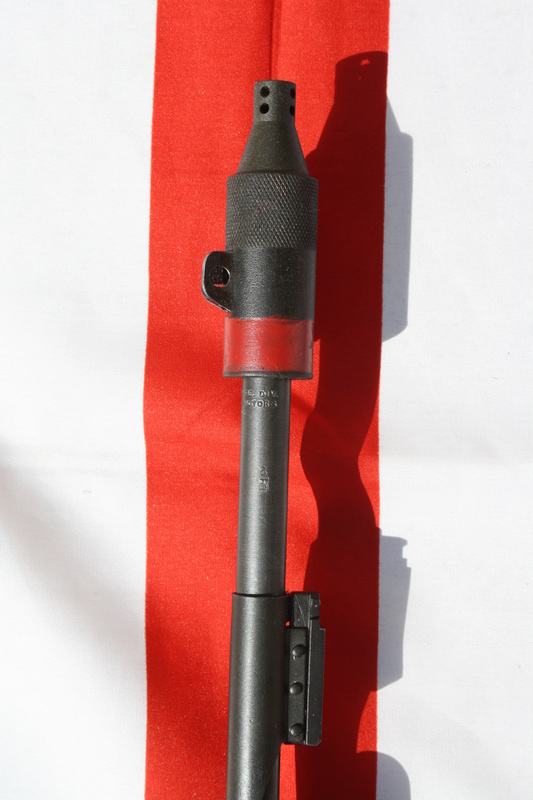

Bouchon de tir à blanc et déflecteur de douille de l'armée néerlandaise

Carabine M2 (USM2) Img_4820

Carabine M2 (USM2) Img_4912

Carabine M2 (USM2) Img_4914

Carabine M2 (USM2) Img_4913

Carbine tools

En haut : Gas piston nut wrench
A gauche : Trigger spring tool
A droite : Bolt disassembly/assembly tool

Les deux derniers son indispensables pour le démontage:remontage.
L'utilisation du premier est à éviter.

Carabine M2 (USM2) Img_4827

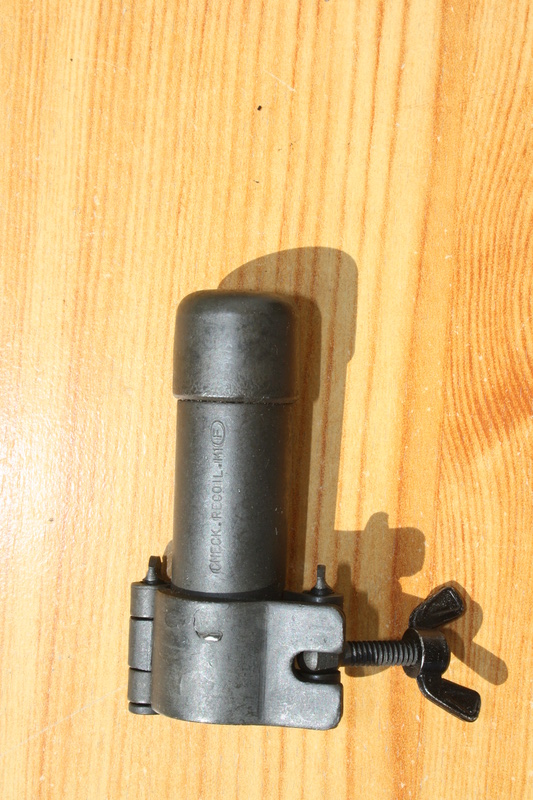

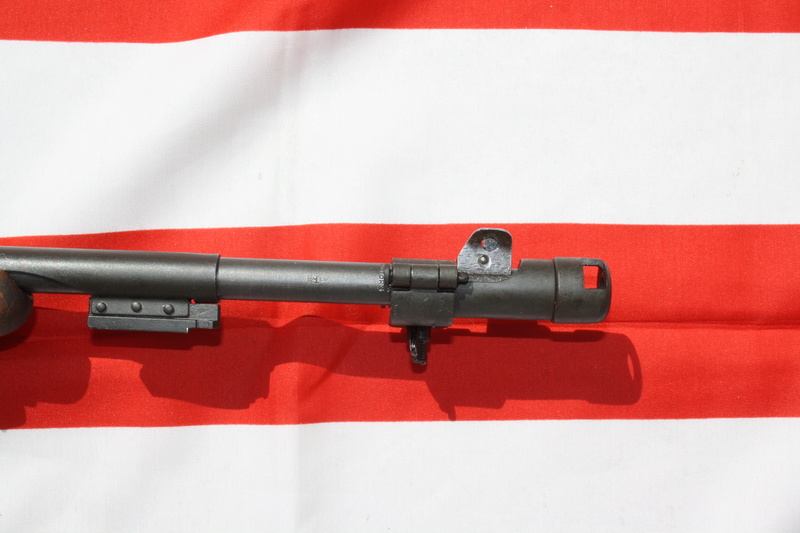

Recoil check , M1

Carabine M2 (USM2) Img_4828

Carabine M2 (USM2) Img_4824

Carabine M2 (USM2) Img_4918

Carabine M2 (USM2) Img_4920

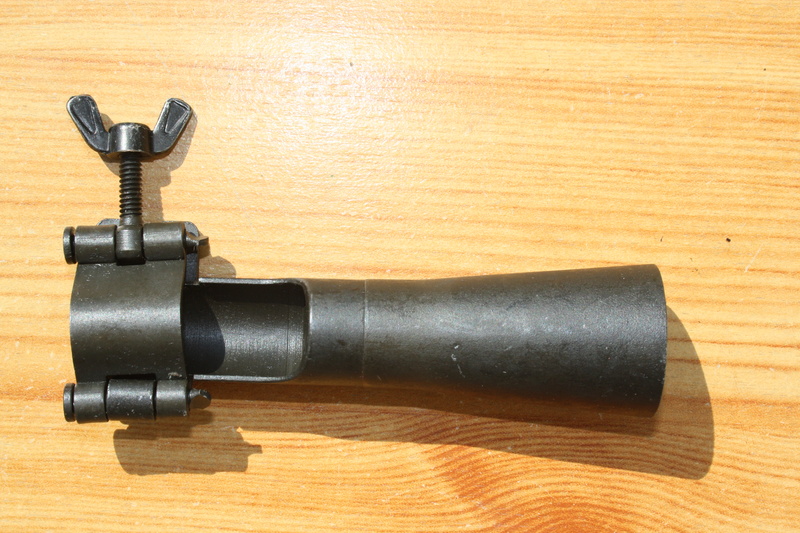

Flash hider , M3

Carabine M2 (USM2) Img_4823

Carabine M2 (USM2) Img_4826

Carabine M2 (USM2) Img_4915

Carabine M2 (USM2) Img_4919

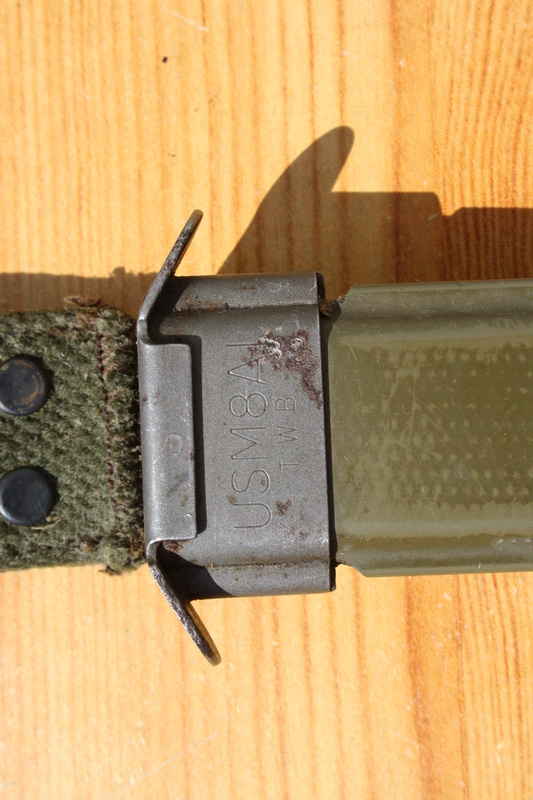

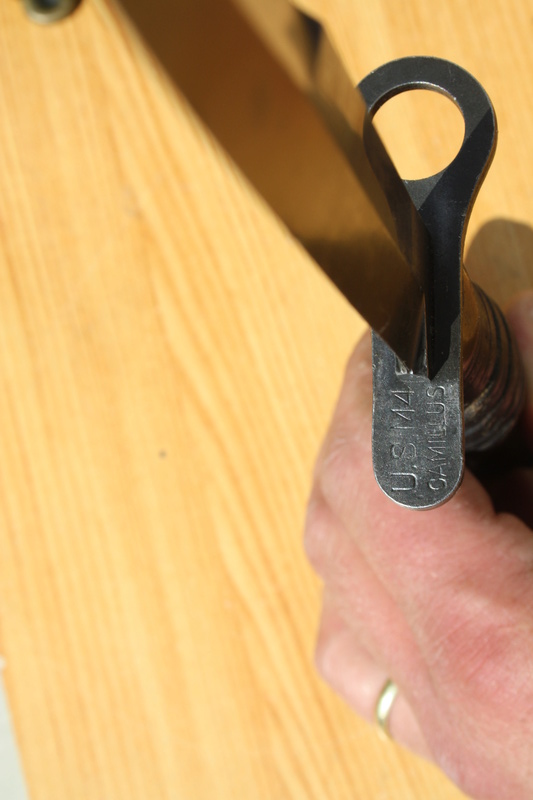

M4 Carbine bayonet

Carabine M2 (USM2) Img_4825

Carabine M2 (USM2) Img_4822

Carabine M2 (USM2) Img_4821

Carabine M2 (USM2) Img_4916

Carabine M2 (USM2) Img_4917
