GUN MACHINE BREN 303 in MARK I

PAYS : Grande Bretagne / Tchécoslovaquie
MARQUE : Zbrojovka Akciova Spolenost V.Brno / Enfield
DATES DE FABRICATION : 1937-1945
LONGUEUR : 1150 mm
CANON : 635 mm
RAYURES : 6d
POIDS : 10,15 kg
CALIBRE : 303 (7,7 mm)
MUNITION : 303 british (7,7x56R)
V.I : 731 m/s
HAUSSE : 1829 m
FONCTIONNEMENT : automatique par emprunt de gaz
CADENCE DE TIR : 500 cps/min
ALIMENTATION : chargeurs amovibles de 30 cartouches

La Small Arms Factory de Lithgow en Australie a produit 17.429 BREN MKI de 1940 au 13 Août 1945.(chiffres donnés par Ian Skennerton)
Dans son livre Thomas B Dugelby (Collector Grade Publications) indique que ce modèle est très proche du britannique mais pas identique , sans donner plus de détail.

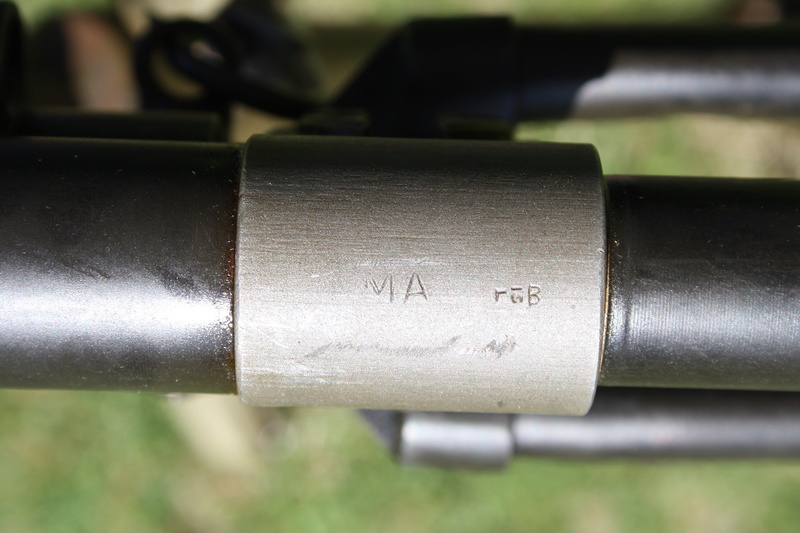

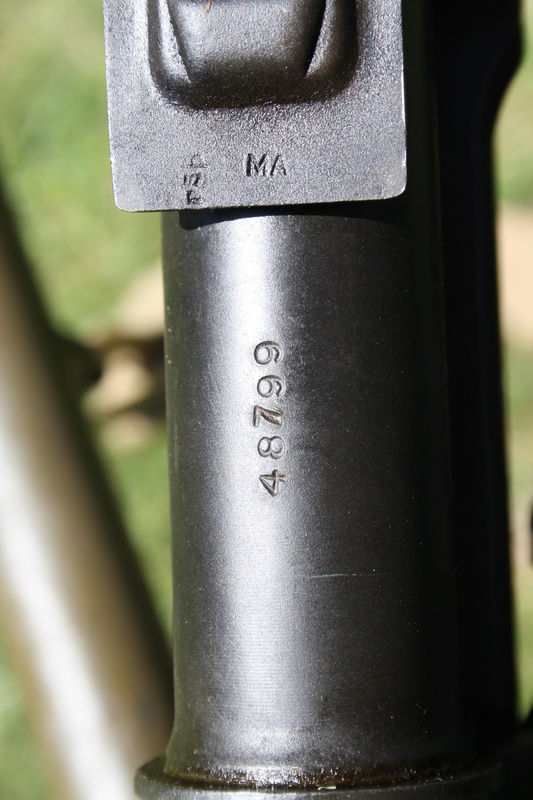

L'exemplaire illustrant l'article a été fabriqué en 1942.
Il est équipé d'un bipied MK I , d'une poignée de transport MK I et d'un canon MK II.

BREN Img_5624

BREN Img_5625

BREN Img_5627

BREN Img_5626

BREN Img_5628

BREN Img_5614

BREN Img_5610

BREN Img_5615

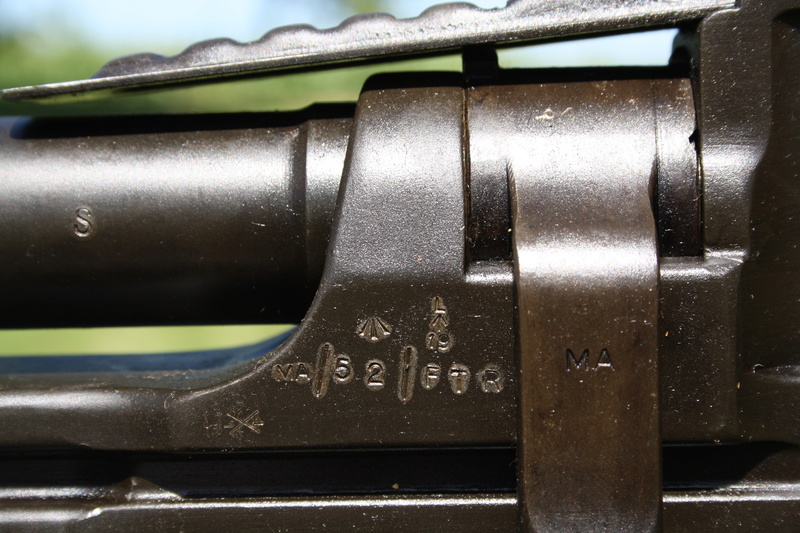

BREN Img_5613

BREN Img_5612

BREN Img_5611

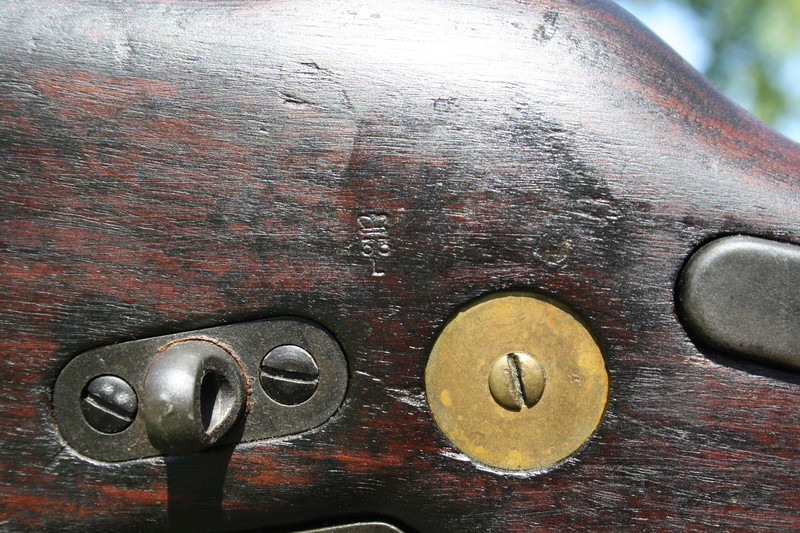

BREN Img_5617

BREN Img_5622

BREN Img_5623


GUN MACHINE BREN 303 in MARK II

PAYS : Grande Bretagne / Tchécoslovaquie
MARQUE : Zbrojovka Akciova Spolenost V.Brno / Enfield
DATES DE FABRICATION : Juin 1941-1945
LONGUEUR : 1160 mm
CANON : 635 mm
RAYURES : 6d
POIDS : 10,5 kg
CALIBRE : 303 (7,7 mm)
MUNITION : 303 british (7,7x56R)
V.I : 740 m/s
HAUSSE : 1645 m
FONCTIONNEMENT : automatique par emprunt de gaz
CADENCE DE TIR : 500 cps/min
ALIMENTATION : chargeurs amovibles de 30 cartouches

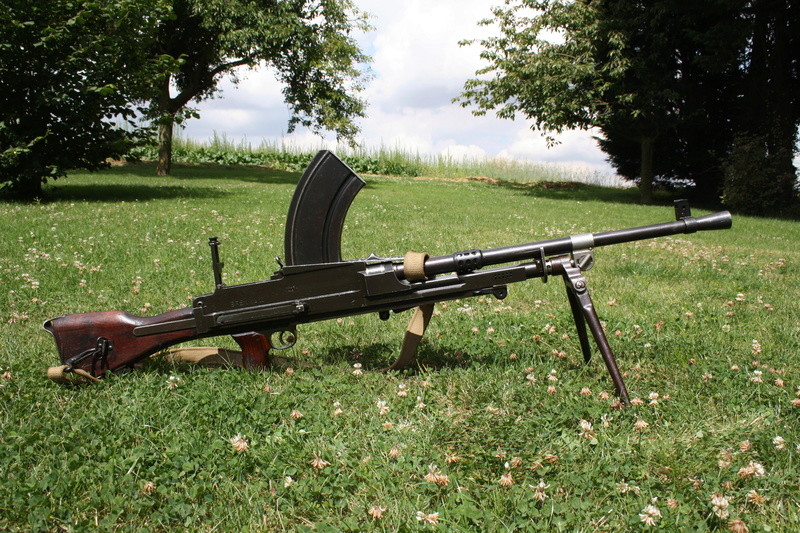

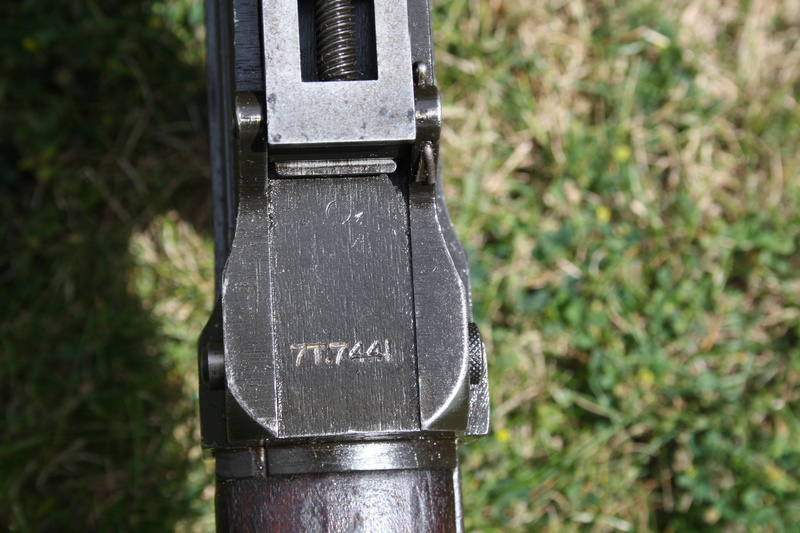

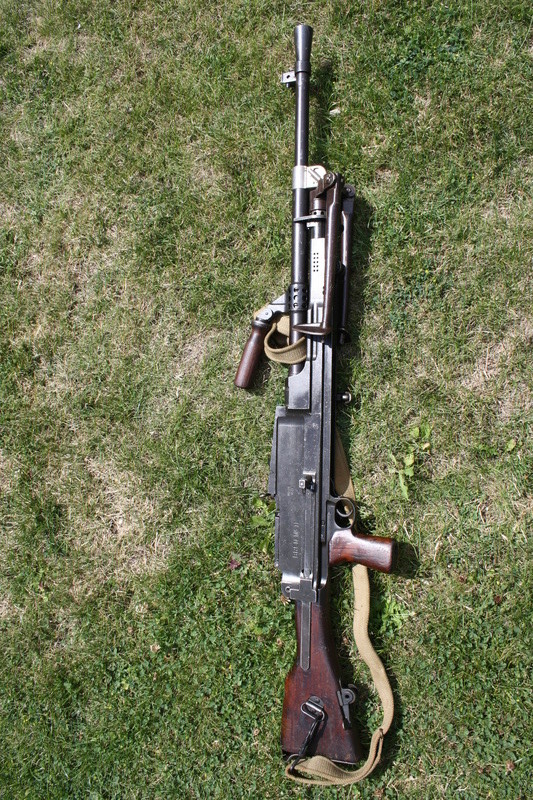

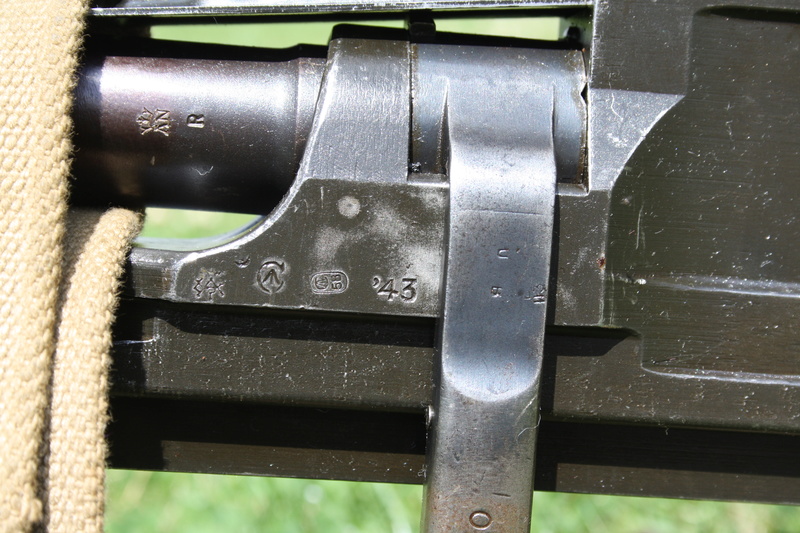

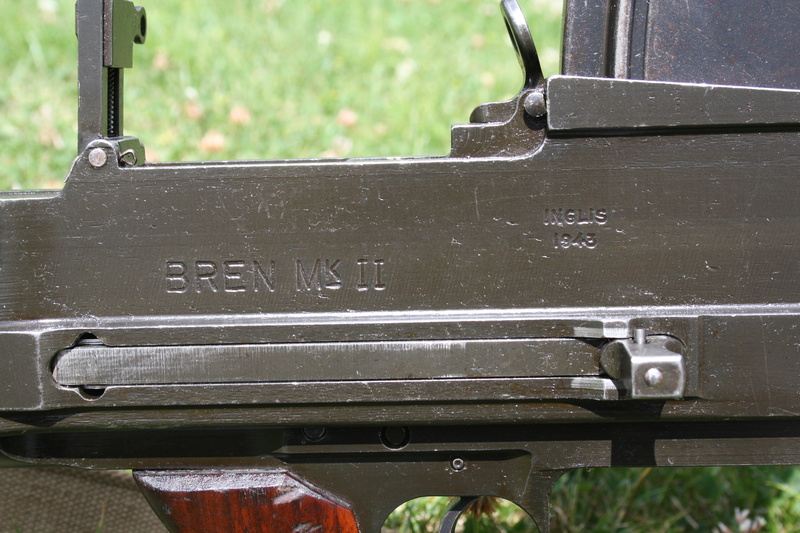

L'exemplaire illustrant l'article a été fabriqué en 1943 par John Inglis Co Ltd , Toronto , Canada.
Canon MK II , Poignée de transport MK II & bipied MK II.

BREN Img_5328

BREN Img_5327

BREN Img_5326

BREN Img_5329

BREN Img_5325

BREN Img_5331

BREN Img_5330

BREN Img_5324

BREN Img_5332

TREPIED

Celui illustrant l'article a été fabriqué par BSA.

BREN Img_5616

BREN Img_5619

BREN Img_5618

BREN Img_5621

BREN Img_5620

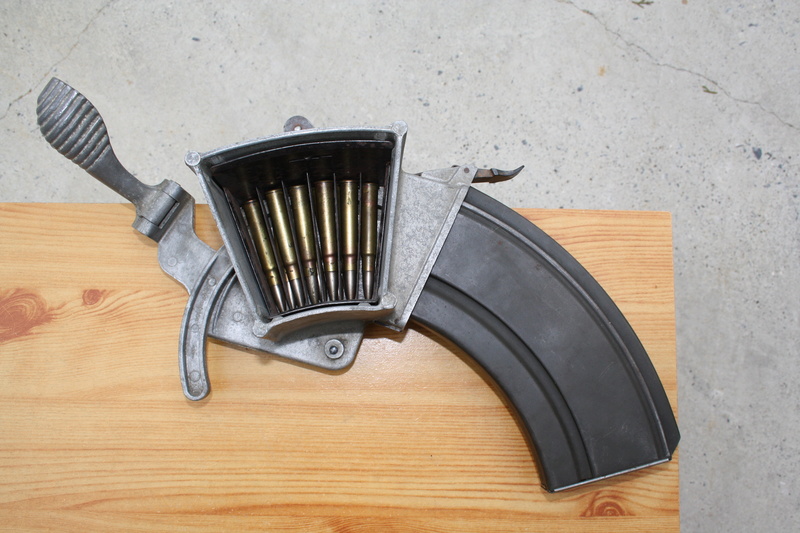

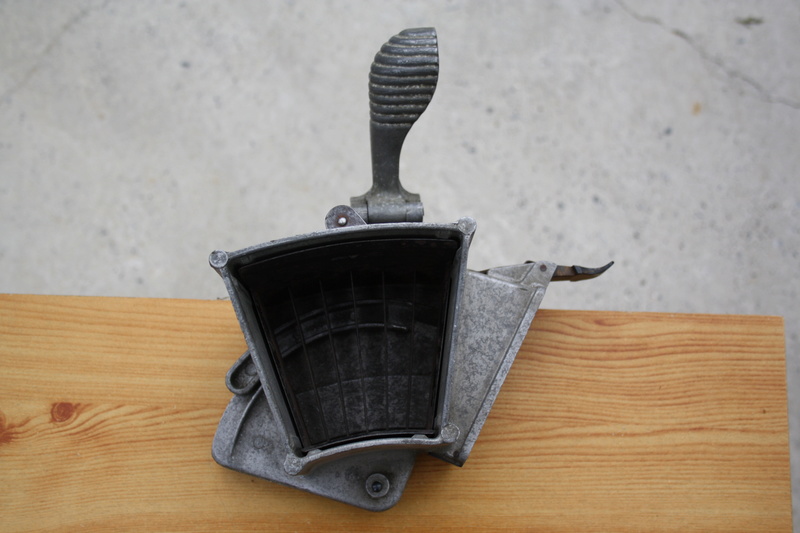

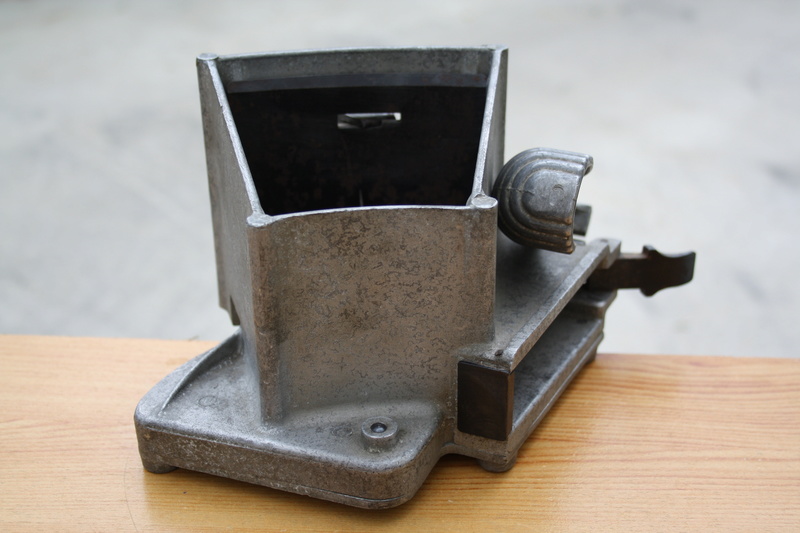

MAGAZINE LOADER

Il a été conçu deux types d'appareils à garnir les chargeurs de fusil mitrailleur BREN.

Un pour les cartouches montées sur clip de Lee Enfield et un pour les cartouches en vrac.
C'est le second modèle qui illustre cet article.

BREN Img_4511

BREN Img_4510

BREN Img_4513

BREN Img_4514

BREN Img_4512

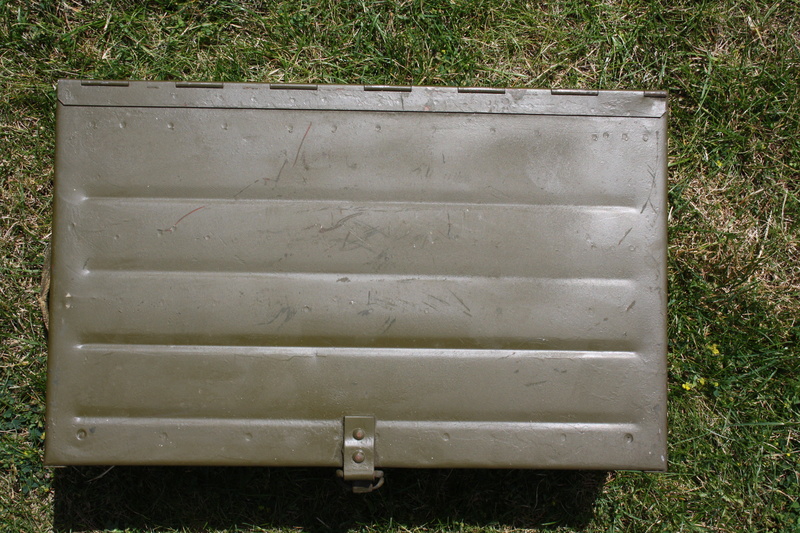

CAISSE DE CHARGEUR

BREN Img_5310

BREN Img_5311

BREN Img_5318

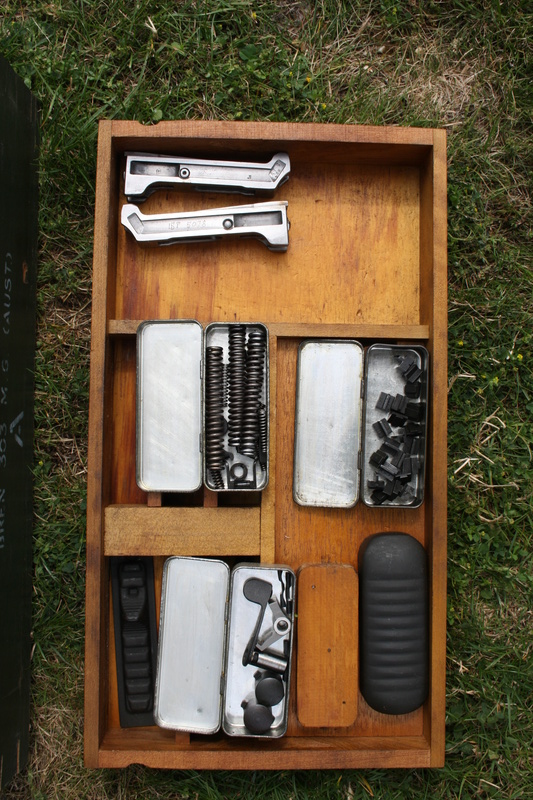

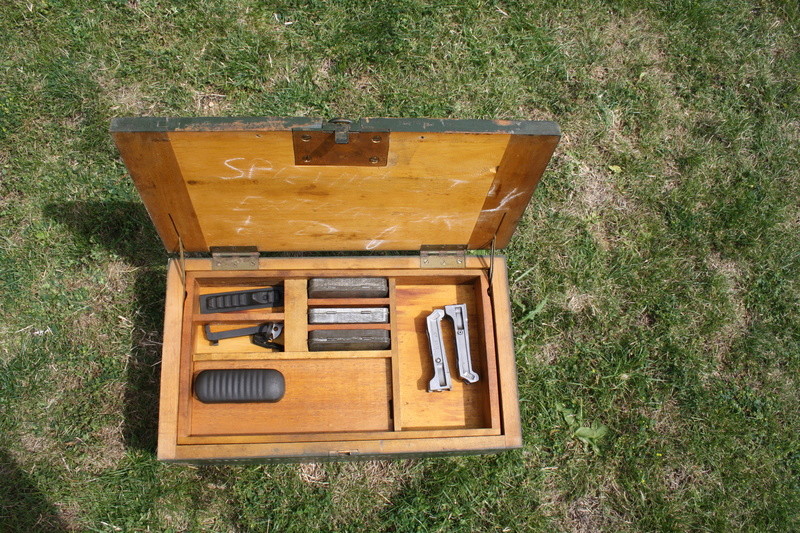

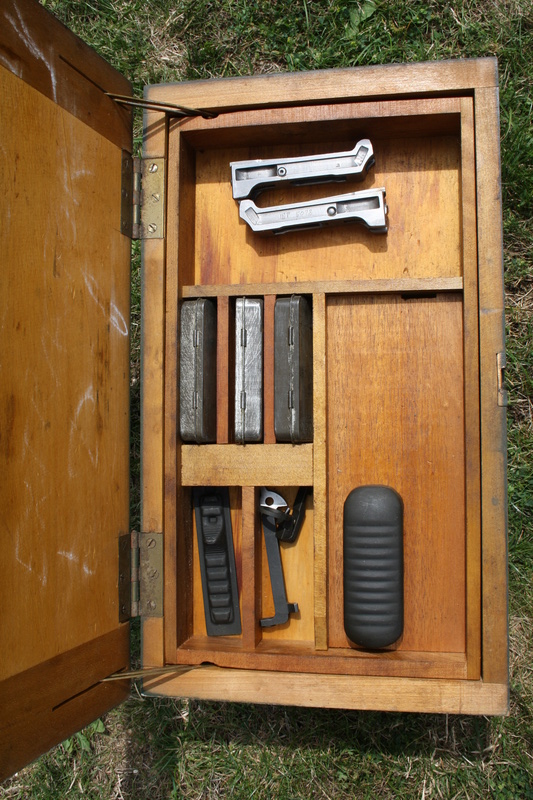

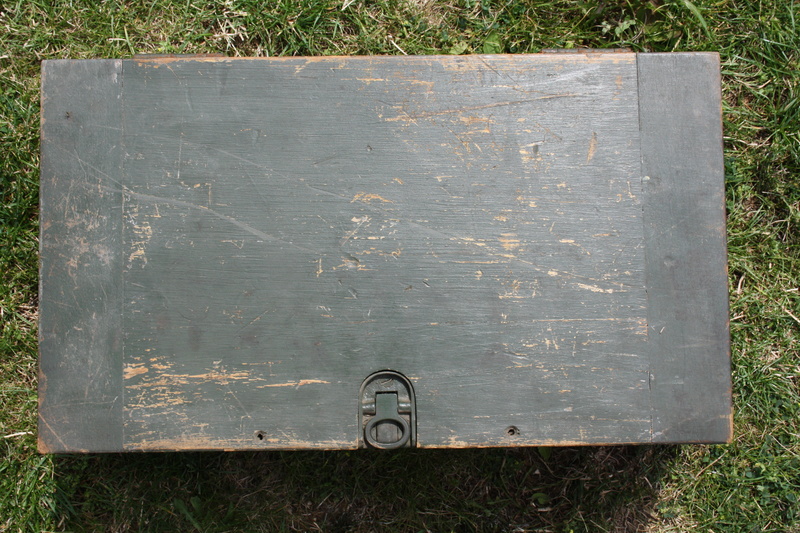

CAISSE D'ENTRETIEN

La caisse d'entretien de bataillon présentée est australienne.
Malheureusement les deux culasses ayant été achetées à part sont canadiennes.

BREN Img_5323

BREN Img_5412

BREN Img_5411

BREN Img_5410

BREN Img_5418

BREN Img_5417

BREN Img_5415

BREN Img_5414

BREN Img_5416

BREN Img_5413

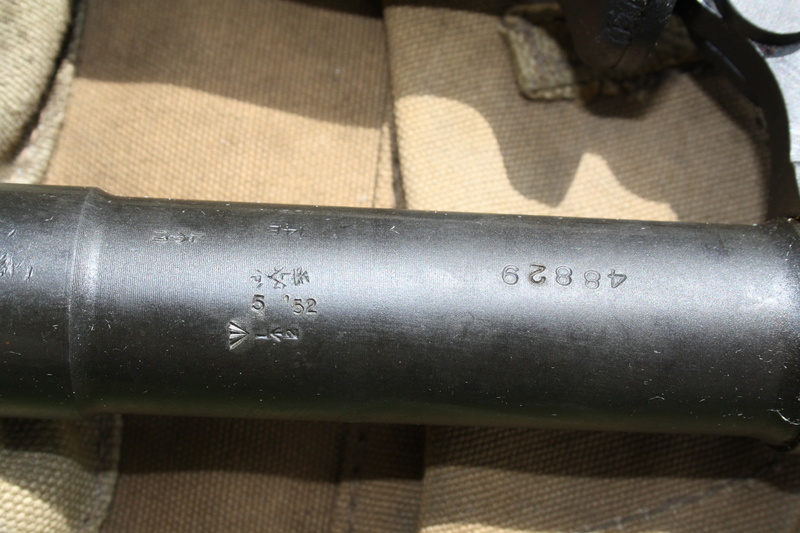

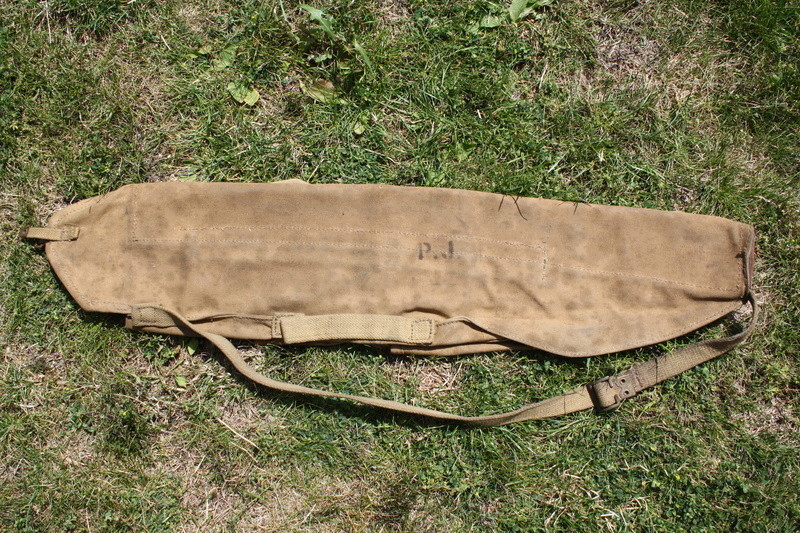

HOUSSE ET CANON DE RESERVE

BREN Img_5313

BREN Img_5314

BREN Img_5315

BREN Img_5317

BREN Img_5312

TROUSSE D'ENTRETIEN DU TIREUR

BREN Img_5510

BREN Img_5511

BREN Img_5630

BREN Img_5629

BREN Img_5631

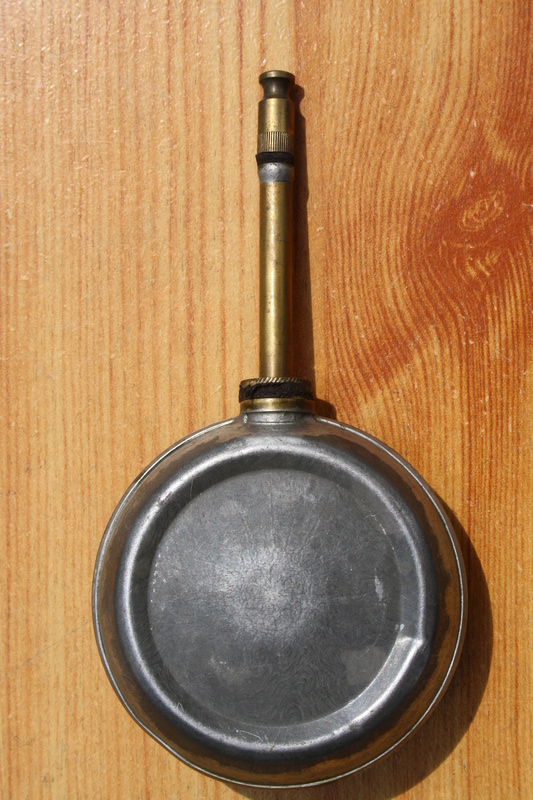

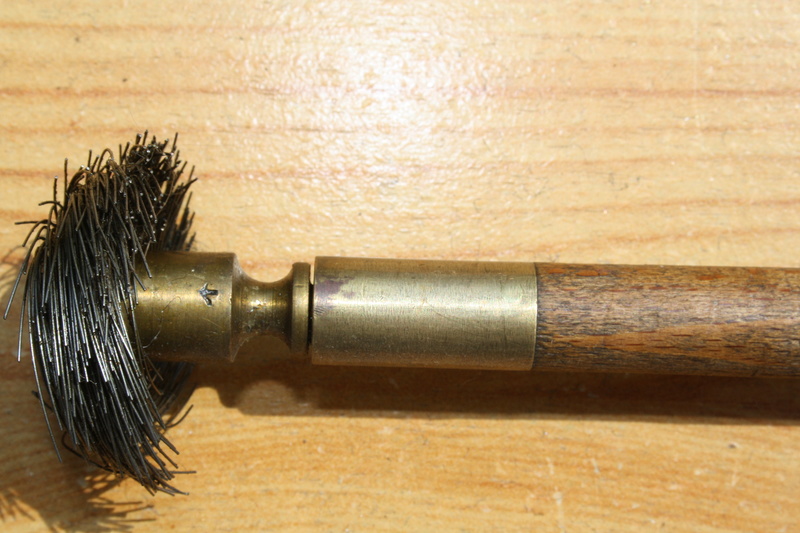

HUILIER & ECOUVILLONS

BREN Img_5319

BREN Img_5320

BREN Img_5321

BREN Img_5322
