Message  TOMEÏ Mer 12 Oct 2011, 08:36


J’ai consulté tous les messages concernant cette famille de carabine. Beaucoup de choses ont été dites et souvent très bien dites. Mais on parle peu de son environnement, accessoires, outillage, équipements et documentation.
Aussi, je vous propose un petit « florilège », bien incomplet d’ailleurs, mais qui pourra guider certains d’entre vous dans leurs recherches.

La famille des carabines U.S. La_fam10

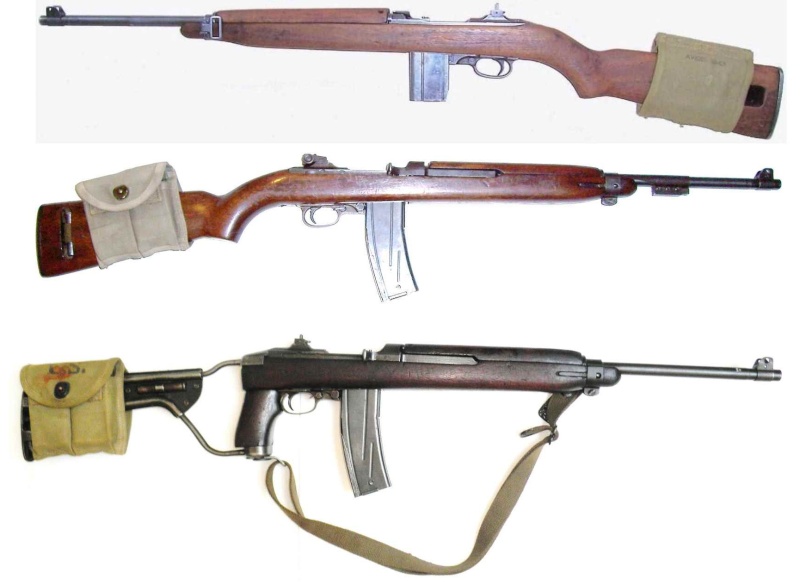

En haut U.S. M1 1er modèle, au centre U.S. M2 et en bas U.S. M1 A1.
Le chargeur « banane » de 30 coups est prévu pour l’U.S. M2 mais peut être utilisé sur toutes les autres carabines.

La famille des carabines U.S. La_fam11

Le cache flamme M3 (flash hider).

La famille des carabines U.S. La_fam12

Le frein de bouche T 13 (check recoil) ou compensateur de relèvement. Réservé à l’U.S. M2 tirant en rafale.

La famille des carabines U.S. La_fam14

La baïonnette U.S. M4 et son fourreau U.S. M8 A1.

La famille des carabines U.S. La_fam15

L’équipement de tir à blanc, composé d’un bouchon et d’un déflecteur d’étui, ici de fabrication allemande. Lors de la mise sur pied de la nouvelle armée allemande, celle-ci était équipée, au début, d’U.S. M1, notamment les pionniers (génie).

La famille des carabines U.S. La_fam16

Nécessaire de réparation de la culasse et l’outil de démontage de l’extracteur.

La famille des carabines U.S. La_fam17

Appareil à remandriner les corps de chargeurs (15 coups). Il se compose de deux demi flasques dans lesquelles vient se loger une lame biseautée.

La famille des carabines U.S. La_fam18

Alidade de visée M 15 avec sa housse de transport, commune à l’U.S. 03 et au Garand M1.

La famille des carabines U.S. La_fam19

Equipement en toile, sauf pour l’U.S. M2. Au centre, porte chargeur « défrancisé ». Suppression du cuir et de l’anneau permettant sa fixation à la bretelle de suspension française en cuir.

La famille des carabines U.S. La_fam20

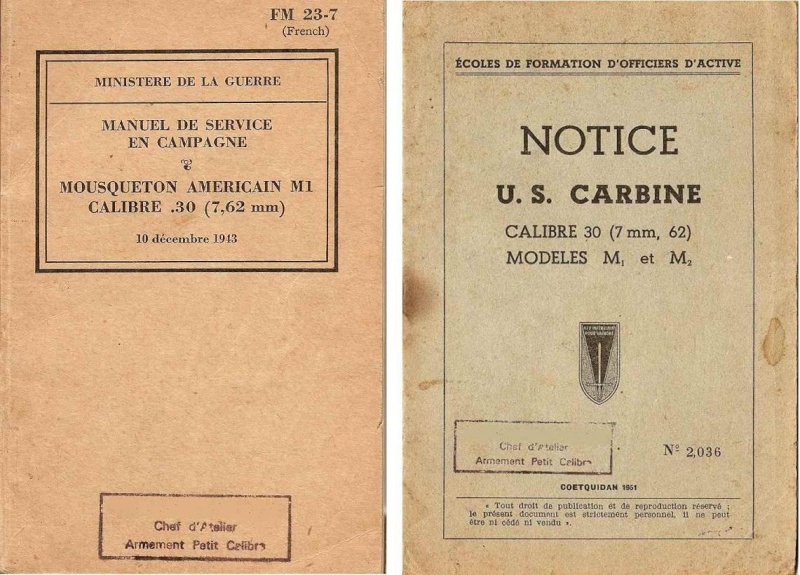

FM 23-7 traduit de l’américain en décembre 1943. Notice de l’école de COETQUIDAN 1951

La famille des carabines U.S. La_fam21

INF 401/3 édition 1964

La famille des carabines U.S. La_fam22

Et pour clore ce dossier, une photo en situation.
Algérie, 1958. Un légionnaire du 2ème R.E.P. avec une M1 A1.







TOMEÏ
TOMEÏ
Pilier du forum
Pilier du forum

Nombre de messages : 2682
Age : 81
Localisation : Marseille
Date d'inscription : 20/07/2011

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Carabine US M1

Message  kri1942 Mer 12 Oct 2011, 08:45

Bravo et merci Alain, pour cette présentation de cette fameuse carabine!
La première que j'ai vue, c'était il y a 50 ans, en Algérie, je l'ai eu en dotation trois mois!

Maintenant, elles ont toujours autant de succès et foisonnent dans les stands de tir!

Joël
kri1942
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 4283
Age : 82
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  sergent rock Mer 12 Oct 2011, 12:55

merveilleuse petite chose la baby
a 100 m ça reste un régal au tir

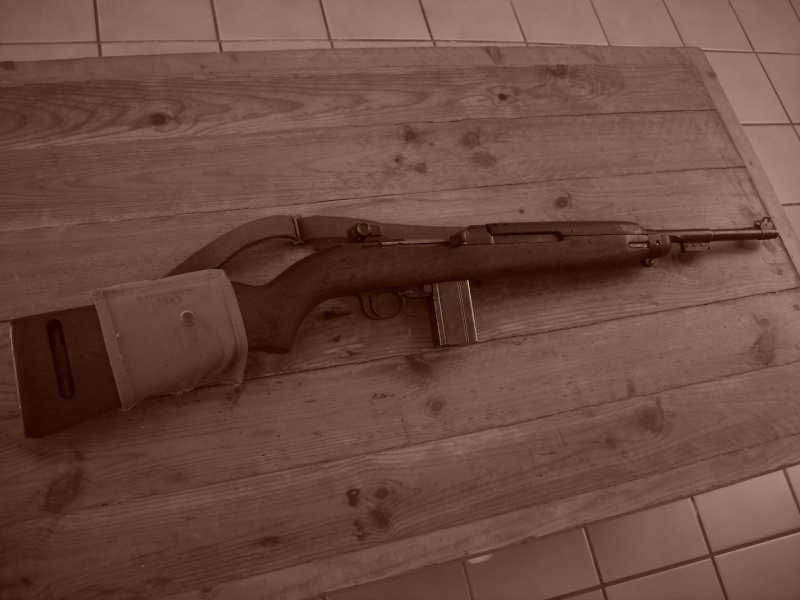

voici la mienne une inland de mai 44


La famille des carabines U.S. S5000813
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  snochkeloch Mer 12 Oct 2011, 19:12

Lors de mon service militaire en 66-67 dans les FFA,carabines US pour les manoeuvres a pied et FSA49/56 pour les gardes,prises d'armes et le tir à 300m
Et j'ai raté le seul entrainement au tir a la carabine us ,etant de "semaine" old
snochkeloch
snochkeloch
Membre averti
Membre averti

Nombre de messages : 137
Age : 77
Localisation : a coté grande bleue
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  kelt Jeu 13 Oct 2011, 16:47

Une autre photo de l'appareil de visée lance grenade, qui inclue l'embase à visser sur le coté gauche du fût de l'arme et les instructions d'utilisation:

La famille des carabines U.S. Viselg


kelt
kelt
kelt
Futur pilier
Futur pilier

Nombre de messages : 739
Age : 77
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  feder504 Jeu 13 Oct 2011, 18:13

sergent rock a écrit:merveilleuse petite chose la baby
a 100 m ça reste un régal au tir
voici la mienne une inland de mai 44


La famille des carabines U.S. S5000813

Tu t'es trahi, Rock : tu es gaucher ! ...................................... like me... Very Happy

... à moins que tu n'aimes la rude caresse des pressions "klikit" sur la joue, le soir, au fond des pas de tir ... La famille des carabines U.S. 942193

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10087
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  Invité Jeu 13 Oct 2011, 19:38

A quoi ressemble le dipositif lance grenades Question
C est un tromblon ?
scratch
Anonymous
Invité
Invité


Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  sergent rock Jeu 13 Oct 2011, 19:41

bien vu Very Happy

donc oblige de mettre mes porte chargeur a l'envers de tous le monde Crying or Very sad
et de faire pivoter tout le bazard quand je confie ma baby a mes petits copains de stand scratch
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  sergent rock Jeu 13 Oct 2011, 19:45

c'est ca
La famille des carabines U.S. CSA%20USM1-lancegrenade

La famille des carabines U.S. C5d72a1f0fce07f3351103a222083c1b
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  Invité Jeu 13 Oct 2011, 19:50

Merci Sergent !!!
7 mn pour une reponse en image :bravo: La famille des carabines U.S. 254249
Anonymous
Invité
Invité


Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  sergent rock Jeu 13 Oct 2011, 19:53

bah!!
j'ai vu de la lumiere ,alors je suis rentré Wink
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  Richelieu ✝ Jeu 13 Oct 2011, 23:58

A quelle date est mis en service le fixe baionette ?
Cdt

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu ✝
Richelieu ✝
Pilier du forum
Pilier du forum

Nombre de messages : 3087
Age : 87
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  feder504 Ven 14 Oct 2011, 16:08

Appelé "Type C" et adopté le 4 mai 1944, le "front band/bayonet lug assembly 7160963" fut approuvé pour standardisation le 10 du même mois.
Il fut monté sur les carabines sortant de production à partir d'octobre 1944 (et donc uniquement sur des Inland et Winchester, seuls producteurs encore sous contrat à l'époque).

L'ordre d'échanger les anciens types contre le nouveau est daté du 7-7-1945, mais son application commença par les armes stockées en dépots, et celles revenant des théâtres d'opérations. Cette modification fut terminée le 1-1-1946.

Il faut dissocier la baïonnette M4 de son porte-baïonnette :
La production de la M4 a débuté lentement en juillet 44 (500 ex.) pour monter en puissance à partir de septembre et atteindre le pic de production mensuelle de 285771 ex. fabriqués durant le mois de décembre !
2260519 M4 ont été fabriquées de juillet 1944 à août 1945.
Appelée à remplacer le poignard M3, dont la fabrication cessa en août 1944, la M4 fut, au contraire du porte-baïonnette, utilisée sur les théâtres d'opérations de la WW2.

Ne soyez donc pas surpris de voir, sur certaines photos d'époque, des M4 au ceinturon des GI, alors que leurs carabines M1 sont dépourvues de porte-baïonnette Very Happy !

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10087
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  sergent rock Ven 14 Oct 2011, 17:30

feder504
j'ai grand plaisir a te lire Wink
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  lébérou Ven 14 Oct 2011, 17:45

merci pour ce dossier Wink
lébérou
lébérou
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 65
Date d'inscription : 04/11/2010

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  Richelieu ✝ Ven 14 Oct 2011, 19:34

Merci.
Je posais la question,carsur une photo-hélas mauvaise- prise en Normandie,une US M1 en soit équipée.
La famille des carabines U.S. Poudr101
Cdt

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu ✝
Richelieu ✝
Pilier du forum
Pilier du forum

Nombre de messages : 3087
Age : 87
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

La famille des carabines U.S. Empty Re: La famille des carabines U.S.

Message  nono Ven 14 Oct 2011, 19:56

On dirait bien une US M1 mais... bisard elle est grande non Question

------------------------

La famille des carabines U.S. 28tkoz9 P 210
