Message  TOMEÏ Lun 03 Oct 2011, 15:06

La M.A.C. 31E est la dernière dans la série de ce modèle. Son nom vient du Colonel REIBEL, directeur de la Manufacture à cette époque. Elle équipait les chars A.M.X. 13 (Atelier d’Issy les MoulineauX), alimentation à droite, et les E.B.R. Panhard (Engin Blindé de Reconnaissance), alimentation à gauche. Toutes les pièces sont interchangeables à l’exception de la clavette d’assemblage.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mitr_112

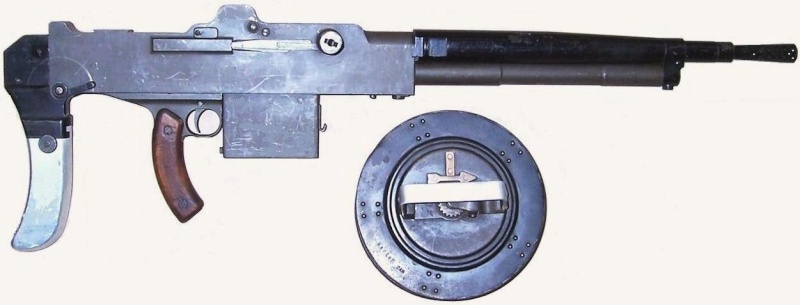

MAC 31E pour AMX 13, alimentation à droite.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mitr_113
MAC 31E pour E.B.R., alimentation à gauche.

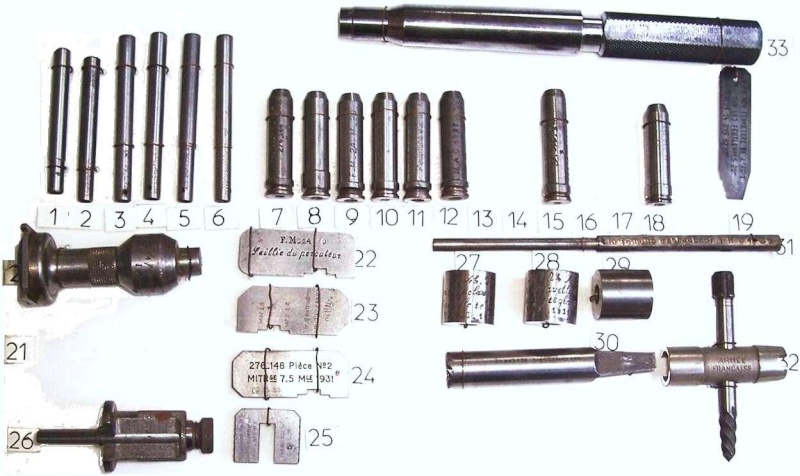

Mitrailleuse M.A.C. 31E dite « REIBEL »  Verif_14

1 Vérificateur d’âme du canon 7,5 Mini (1953) modèle 24/29 et 31
2 Vérificateur d’âme du canon 7,54 Intermédiaire (1953) modèle 24/29 et 31
3 Vérificateur d’âme du canon 7,56 Exercice réel avec tir au dessus des troupes (1972) toutes armes collectives de 7,5mm.
4 Vérificateur d’âme du canon 7,58 Rebut en reconstruction (1976) toutes armes de 7,5mm
5 Vérificateur d’âme du canon 7,64 Rebut en service (1957) 24/29, 31 et 34
6 Vérificateur d’âme du canon 7,64 Rebut en service (1979) 24/29, 31, 34, AA 52 et N F1
7 Vérificateur de feuillure 42,6 Mini modèles 24/29 et 31
8 Vérificateur de feuillure 42,65 Inspecteurs d’armes (1964) toutes armes de 7,5mm
9 Vérificateur de feuillure 42,7 Intermédiaire (1954) modèle 24/29 et 31
10 Vérificateur de feuillure 42,8 Rebut en reconstruction toutes armes de 7,5mm
11 Vérificateur de feuillure 42,9 Rebut en service (1954) modèles 24/29 et 31
24 Vérificateur de la saillie du percuteur pièce N° 2 (1953) modèle 31
25 Vérificateur de la saillie du percuteur pièce N° 3 (1958) modèle 31
31 Logement de l’extracteur modèles 24/29 et 31
32 Outil combiné modèles 24/29 et 31
Les autres vérificateurs, non répertoriés, ne concernent que le F.M. 24, l’A.A. 52 et l’Hotchkiss 30.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3110
Unité collective partielle, seule la clavette d’assemblage et différente suivant son affectation.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3111
Clavette d’assemblage droite pour l’AMX 13 et gauche pour l’EBR.


Mitrailleuse M.A.C. 31E dite « REIBEL »  Baguet11
Baguette de nettoyage modèle 24, commune aux F.M. 24 et 24/29, en deux éléments, une tige porte lavoir et une tige porte poignée. Avec sa housse de transport.
A épuisement des stocks elle sera remplacée par la baguette à cinq éléments commune à la famille des A.A. 52 et N F1. Une tige porte poignée, trois tiges intermédiaires et une tige porte lavoir.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Baguet12

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3112
Simbleau de culasse, vue extérieure.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3113
Simbleau de culasse, vue intérieure.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3114
Simbleau de culasse à poste à l’arrière de la carcasse, crosse enlevée. (Défaut de la photo, en réalité la face est plate).

Mitrailleuse M.A.C. 31E dite « REIBEL »  Btb_fm10

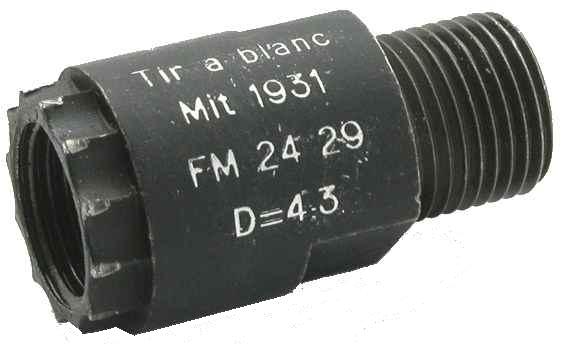

Bouchon de tir à blanc, commun au F.M. 24/29, trois modèles différents. Il s’interpose, par vissage, entre le canon et le cache flamme.

Garnissage du chargeur.

A la main, à l’aide d’un tasseau en bois et d’une clé.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3115
Tasseau en bois, vue de coté, à plat.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3116

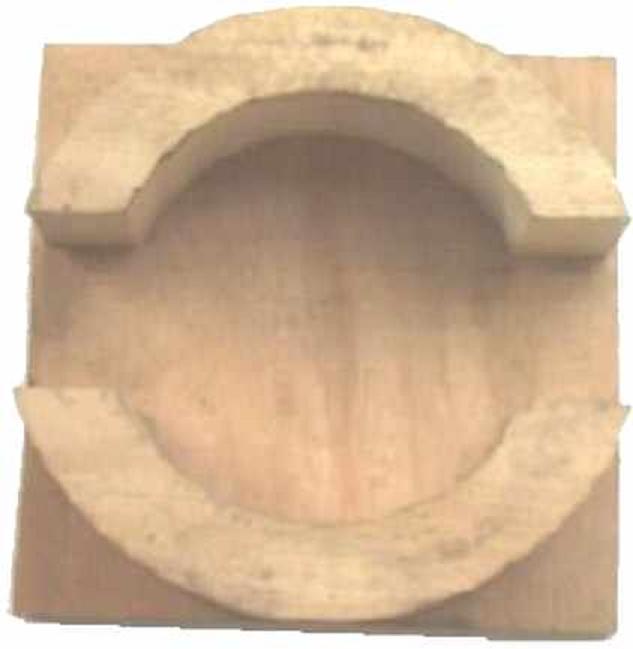

et vue de dessus.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3117

Mitrailleuse M.A.C. 31E dite « REIBEL »  Charge10
Chargeur sur son tasseau. La clé sert au démontage/remontage du couvercle et à bander le ressort pour approvisionner les cartouches. La contenance est de 149, la dernière est fausse et fixée à poste servant de guide.

A l’aide de l’appareil à garnir.
Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3118
Appareil à garnir, vue de de dessous.

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3119
et vue de dessus.


Mitrailleuse M.A.C. 31E dite « REIBEL »  Mac_3120
Chargeur en place, il suffit de basculer l’appareil sur son support, de placer les lames chargeurs, une à une, et d’actionner la poignée pour faire pénétrer les cartouches à l’intérieur.


Evolution de la documentation de 1931 à 1975 avec les modifications apportées.

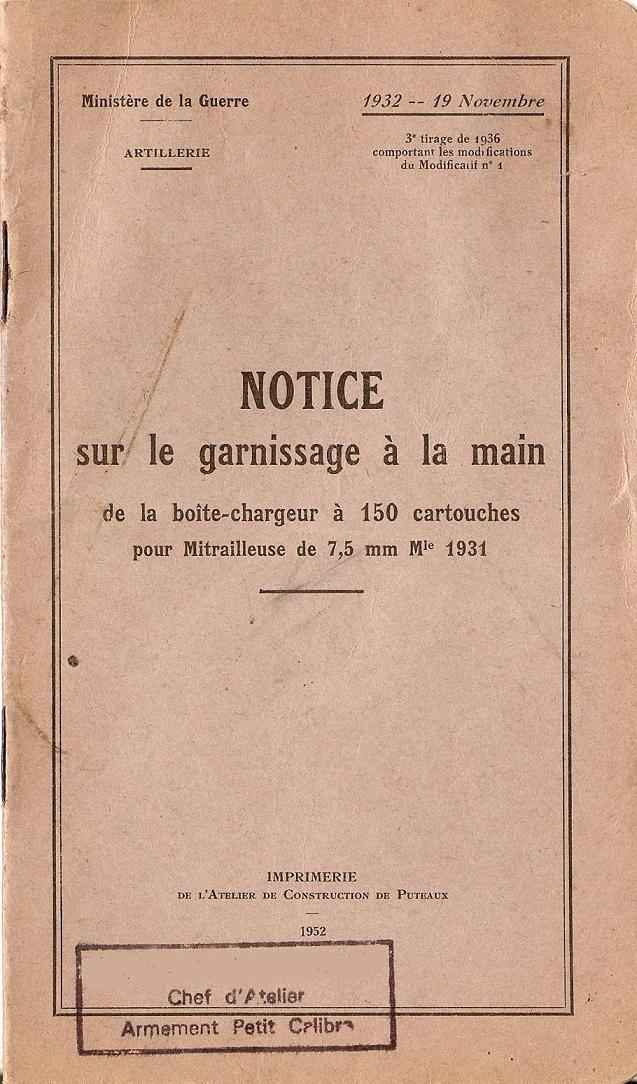

Mitrailleuse M.A.C. 31E dite « REIBEL »  Notice10
3ème tirage de 1936

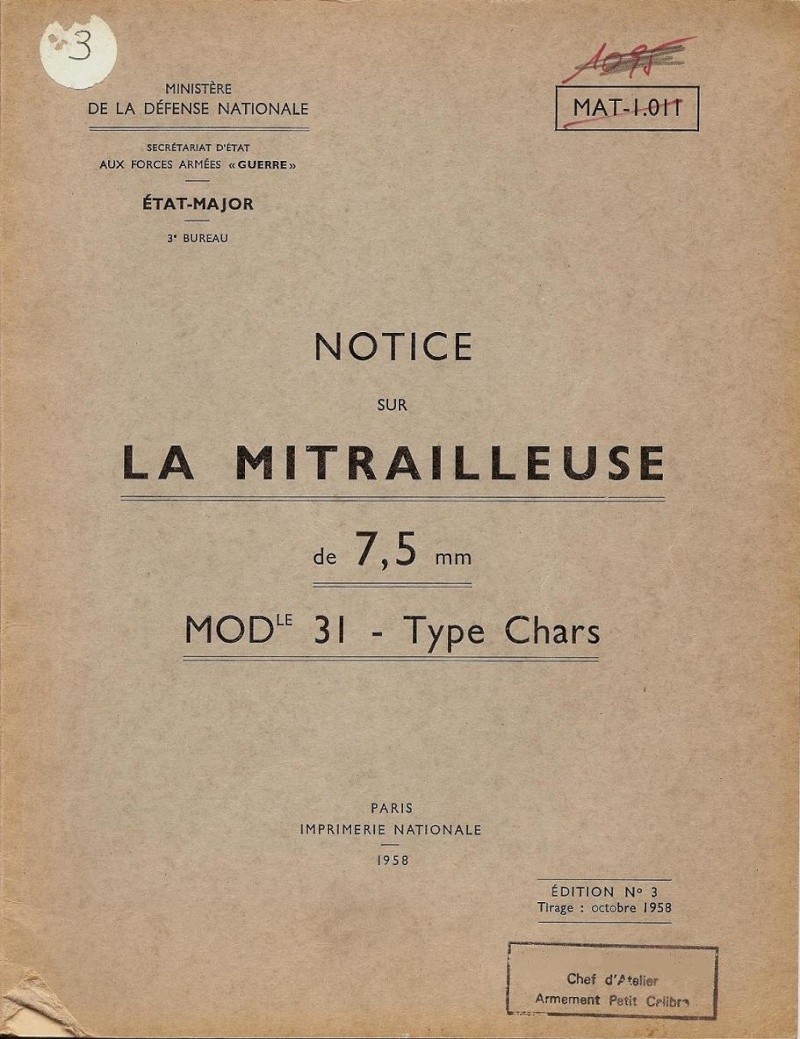

Mitrailleuse M.A.C. 31E dite « REIBEL »  Notice11
3ème tirage de 1958

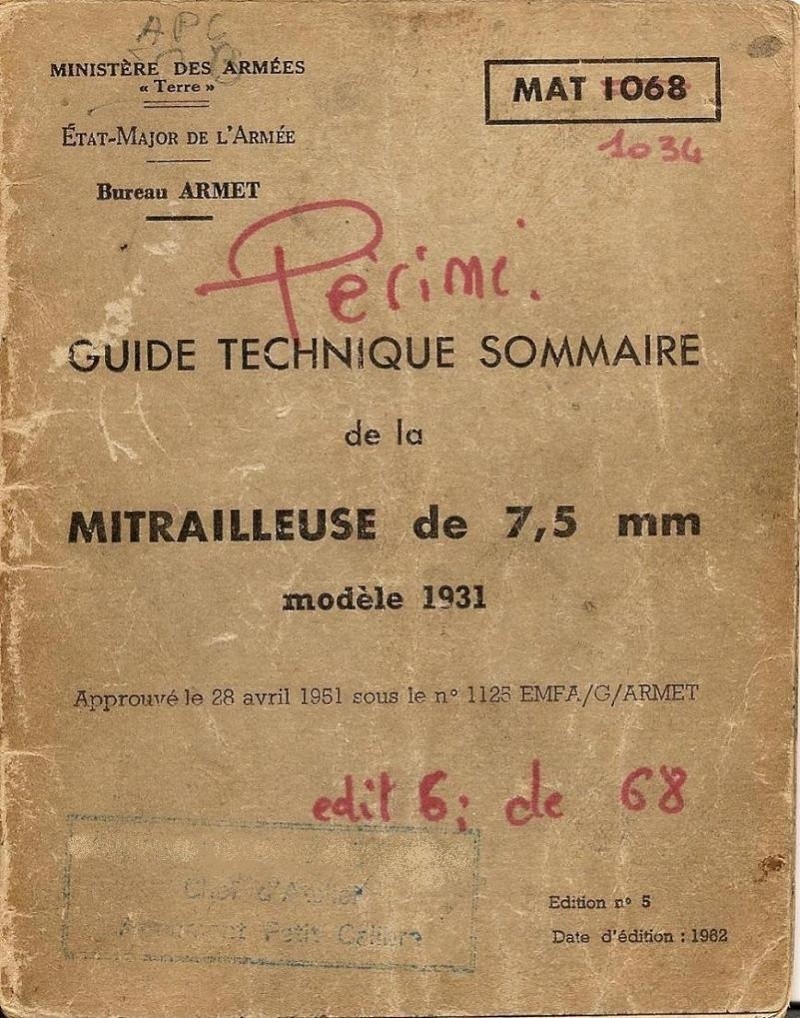

Mitrailleuse M.A.C. 31E dite « REIBEL »  Guide_10
5ème tirage de 1962

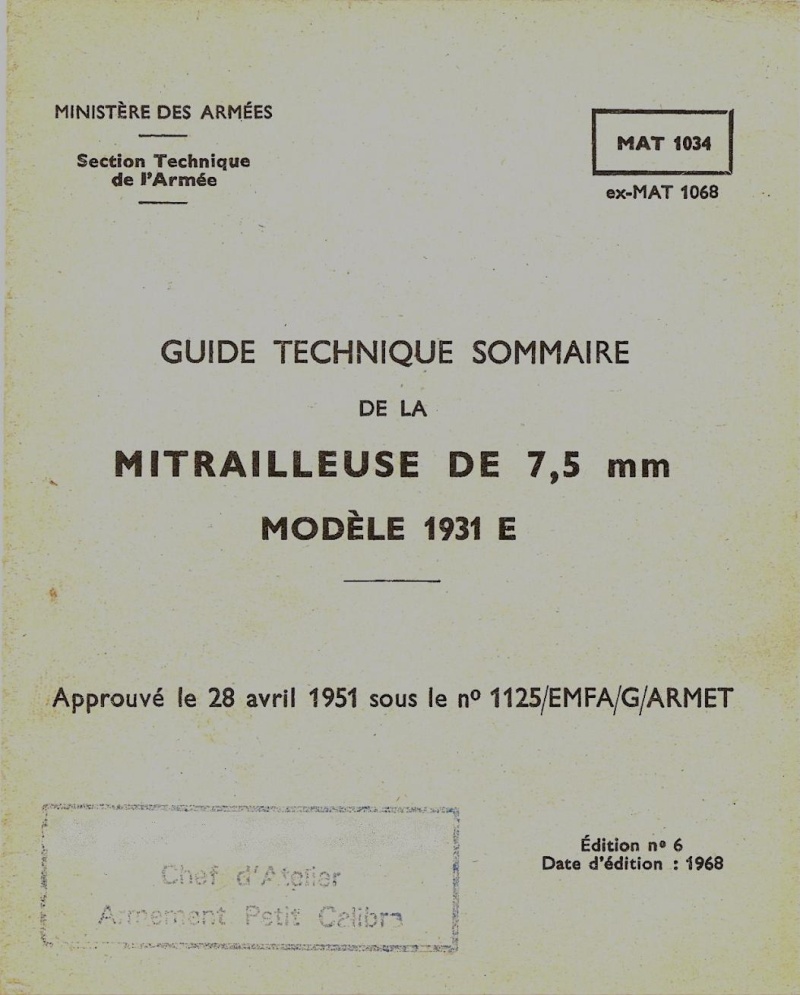

Mitrailleuse M.A.C. 31E dite « REIBEL »  Guide_11
6ème tirage de 1968

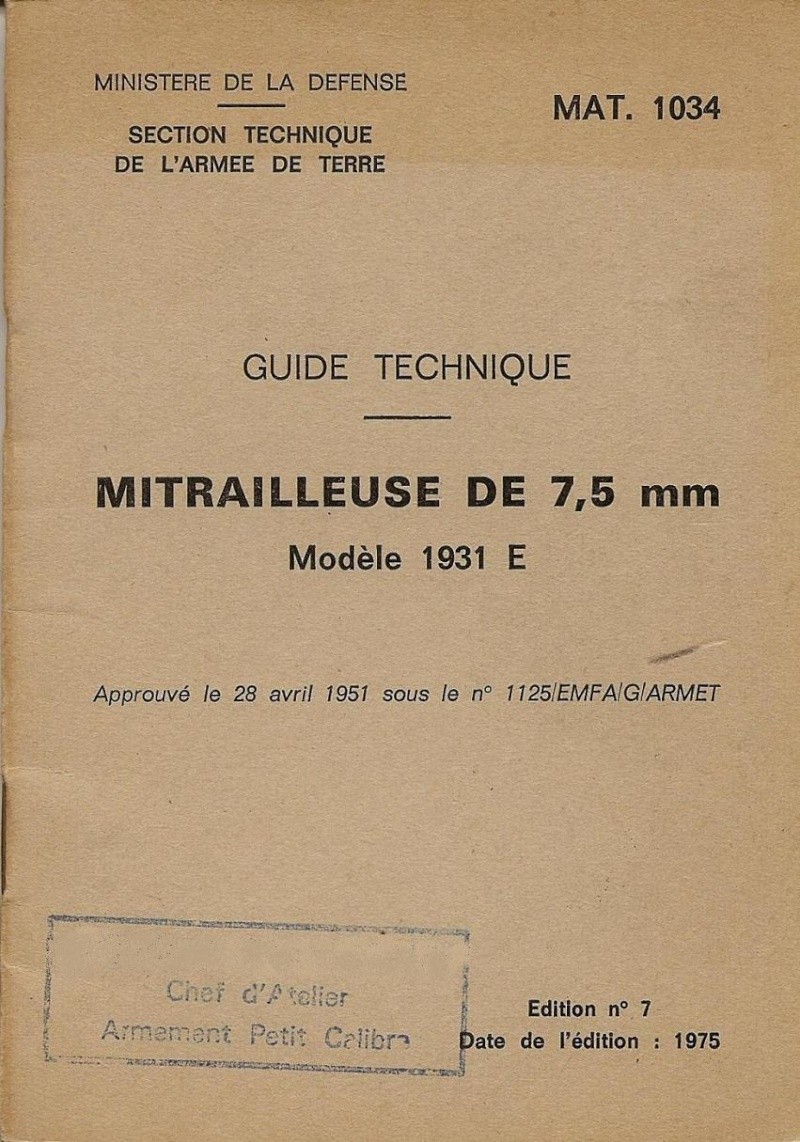

Mitrailleuse M.A.C. 31E dite « REIBEL »  Guide_12
7ème tirage de 1975












TOMEÏ
TOMEÏ
Pilier du forum
Pilier du forum

Nombre de messages : 2192
Age : 78
Localisation : Marseille
Date d'inscription : 20/07/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  DENAMUR Lun 03 Oct 2011, 15:45

Eh bien, une fois de plus, un seul regret, tu aurais dut servir dans l'armée Belge, car chez nous il à peu de conservateurs de matériel et c'est bien dommage !

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2310
Age : 66
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  Invité Lun 03 Oct 2011, 15:51

Excellent, comme toujours. Une petite précision cependant. Jean Frédéric Jules REIBEL n'a jamais été Directeur de la MAC. Il a été sous-Directeur technique (faisant fonction de... pour être plus précis) à compter du 8 mars 1914 (il est alors Capitaine). Il est nommé Chef d'Escadron et sous-Directeur Technique en titre de la MAC le 28 décembre 1914. Lieutenant-Colonel le 30 juin 1921, il est chargé de la Section d'Etudes de la MAC (SE-MAC) le 24 mai 1924. Il devient Colonel le 26 juin 1924 et Général de Brigade le 17 septembre 1927. Il est placé dans la réserve le 10 novembre 1928 (rappelons qu'il est né le 10 novembre 1868) mais continue à travailler pour la SE-MAC juqu'en 1933, sa santé étant alors très affectée par son exposition aux métaux lourds lors des nombreuses campagnes de tirs d'essais. Il décèdera à Châtellerault le 4 juin 1954. Un rue de la commune sera baptisée de son nom en 1961.
Source: Claude LOMBARD, "La Manufacture Nationale d'Armes de Châtellerault" pp. 266-267.
Le Directeur de la MAC à l'époque était, depuis le 9 mai 1924 et jusqu'au 8 juillet 1932, le Colonel puis Général de Brigade Pierre VIRY.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  kelt Lun 03 Oct 2011, 15:57

Les Mac 31 ont été aussi utilisées par l'Infanterie en Indochine, et sans doute en Algérie pour l'armement défensif de postes.

kelt
kelt
kelt
Futur pilier
Futur pilier

Nombre de messages : 739
Age : 74
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  Mezigot Lun 03 Oct 2011, 16:32

Pas grand-chose a ajouter apres le passage de nos experts, si ce n'est que je reste en admiration devant le genie de Reibel. La liste des trucs sur lesquels il a travaille est tout simplement impressionante et les solutions apportes aux problemes poses sont simples et brillantes. Le FM 24-29 est un modele du genre. Je regrette que la legislation ne me permette pas d'en posseder un en etat de marche. Sad

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 2034
Age : 50
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  TOMEÏ Lun 03 Oct 2011, 17:49

kelt a écrit :
"Les Mac 31 ont été aussi utilisées par l'Infanterie en Indochine, et sans doute en Algérie pour l'armement défensif de postes."


Oui, mais, ici, je ne traite que du dernier modèle E, le seul d'ailleurs à canon court, affecté à ces deux engins.


Pour l'infanterie
il existait deux modèles. La 31 A1 à chargeur tambour alimentée à droite et montée sur affût modèle 1945. La 31 A2 la seule à chargeur curviligne de 35 cartouches, toujours alimentée à droite et la boite de culasse étant modifiée à cet effet, montée sur affût U.S. M2 dont la chape et l'élévateur ont, aussi, été modifiés en conséquences. Elles étaient aussi montées, en Indochine et en Algérie, sur certains véhicules dont: la jeep, le scout car et le half track et dans certains postes isolés.

Pour les chars d'avant 40 : 31 C et 31CF alimentation à droite ou à gauche.

Pour les cloches de casemate : 31F, alimentation à droite ou à gauche.

Pour les tourelles de fortification : 31T et 31 TM, alimentation à droite ou à gauche.

Voila pour les différents modèles. Pour traiter de ce sujet dans le détail il faudrait des pages et des pages.
Amitiés à tous.
Alain
TOMEÏ
TOMEÏ
Pilier du forum
Pilier du forum

Nombre de messages : 2192
Age : 78
Localisation : Marseille
Date d'inscription : 20/07/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty rep...

Message  joselito Lun 03 Oct 2011, 20:23

Tomei, je te mets encore un 19/20 pour le sujet...toujours plaisir à te lire!! :kodamaître: :kodamaître: :bravo:
joselito
joselito
Modérateur
Modérateur

Nombre de messages : 14969
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  Leboulanger Lun 03 Oct 2011, 20:54

Oh oui . Très beau sujet . Impressionnante collection de contrôleurs en tout genre ... Merci :kodamaître:
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4046
Age : 51
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  ushiro Lun 03 Oct 2011, 21:06

Durant quelques années, j'ai été supporté par le 2ème régiment de Hussards de Sourdun (en fait par son régiment bis).
J'étais lieutenant de cavalerie légère blindée et commandais un peloton de reco monté sur EBR 14 et camions Marmont.
Chaque EBR (Panhard & Levassor) était équipé d'un canon de 90mm, d'une AA52 de défense anti aérienne extérieure sur tourelle, d'une seconde AA52 coaxiale et de deux "Darne" MAC 1931 (chacune entre les genoux des pilotes).
Je pense qu'il s'agit de la même mitrailleuse légère.
Les officiers de réserve de la fin des années 1970 n'étaient pas très gâtés : En deux ans, je n'ai eu droit qu'à un tir canon au polygone, entrainements au tir à l'AA52 réguliers hors tourelle mais je n'ai jamais fait parler mes MAC 1931.
Ces armes sont des armes de fuite car le pilote ne peut piloter et tirer en même temps. Il ne tire qu'en marche arrière quand le char inverse sa course (ce type de char à roues).
A cette époque, le régiment a été converti sur AMX 10 RC. Je n'ai pas participé à la conversion.
J'ai été nommé capitaine et suis revenu à la biffe dans mon régiment de Dragons à pied, le 29ème où on trimballait encore nos mortiers de 60mm, nos PA 35 et autres MAS 36.
Gilles.
ushiro
ushiro
Membre
Membre

Nombre de messages : 98
Age : 67
Date d'inscription : 25/09/2011

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  bosco Lun 03 Oct 2011, 21:32

bravo tomei
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 50
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

Mitrailleuse M.A.C. 31E dite « REIBEL »  Empty Re: Mitrailleuse M.A.C. 31E dite « REIBEL »

Message  jp3z Mar 27 Avr 2021, 22:10

Bonjour,
contribution photo.
en AFN avant l'AA 52 en tourelle sur  C.D.R 56 (Circulaire de Défense Rapprochée modèle 1956)


Mitrailleuse M.A.C. 31E dite « REIBEL »  Www_es10
http://www.esprit-valmy.fr/viewtopic.php?t=14927&start=10

Mitrailleuse M.A.C. 31E dite « REIBEL »  Lozeri10
http://cessenon.centerblog.net/6570267-algerie-un-autre-temoignage-d-appele-du-contingent
  ou temoignage complet :file:///C:/Users/jean_/AppData/Local/Temp/vdb98.pdf

Mitrailleuse M.A.C. 31E dite « REIBEL »  Mitrai12
http://www.esprit-valmy.fr/viewtopic.php?t=14927

cordialement  @+  jpl
