SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

5 participants

Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 00:01

Je possède un GARAND qui d' après son numéro de série date de fin 1943. Voir la photo ci-dessous :



La crosse possède tous les marquages habituels pour le SPRINGFIELD :

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0148

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0149


Quand je compare les numéros de la carcasse principale où est vissé le canon, puis ceux de la cuilasse ainsi que ceux du bloc détente/pontet; il se suivent de très près regardez les photos :

Carcasse N° 28291

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0150

cuilasse N° 28287

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0151

boitier de détente / pontet N° 28290

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0152

Ma question est la suivante :

S' il s' agit bien d' une arme de 1943 , et que les les pieces ci-dessus correspondent bien à l' arme puisqu' elles se suivent de très prês à 2 ou 3 chiffres près et que donc tout semble me dire que cet ensemble est homogène,

pourquoi ai-je un pontet qui est de 44 au moins ???? VOIR PHOTO CI-DESSOUS :

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0153

comme déjà dis précédemment , cette arme serait de fin 1943, j' aimerai dailleurs en connaitre le mois !

Mais est-t-il possible qu' ils aient commencé à équiper des armes datées de fin 1943 avec ce pontet déjà fabriqué mais en service officiellement en 1944 ... ?


Le canon quant à lui est de février 1951.

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0154

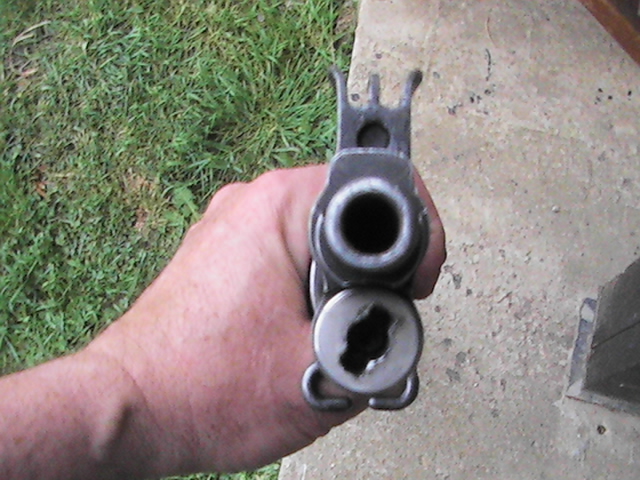

Quant au reste çà semble coller avec 1943 :

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0156

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0161

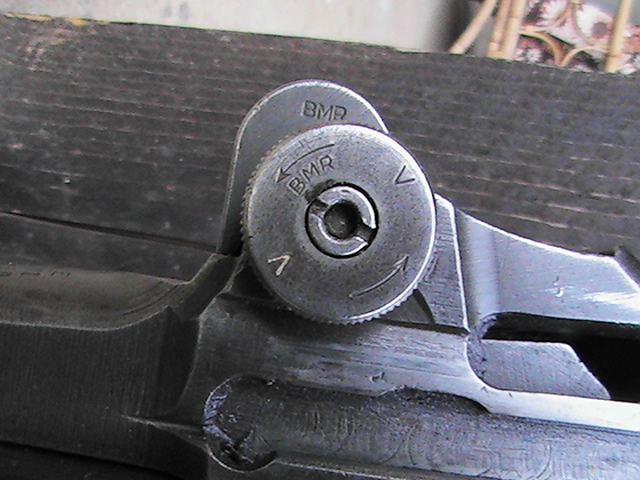

AH J' allais oublier : la hausse est Italienne c' est une B.M.R .... pas de 1943 je suppose et oui personne n' est parfait....

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0160

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0159
Wink

Dernière question, je me demande si je dois changer le pontet pour harmoniser avec la date de 1943 mais le modèle qui est sur mon arme est-il interchangeable avec celui usiné (1er modèle) SANS QUE JE SOIS OBLIGé de changer tout le mécanisme de détente ? J' aimerai garder tout le mécanisme et ne changer si nécessaire que le pontet emboutit et le remplacer par un usiné.

OUF ! voilà c' est fait, j' espère être suffisamment compréhensible, Wink ET SURTOUT merci de votre aide


Dernière édition par MARSOIN le Mar 10 Jan 2012, 15:38, édité 3 fois

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  HELIX Jeu 26 Mai 2011, 06:58

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 72113

Je vais essayer de répondre à tes questions dans l'ordre.

- Les numéros que tu cites ne sont pas des chiffres de séries mais des références de nomenclatures pour les pièces concernées.

- Ton pontet a tout simplement été changé (le canon et la hausse l'ont bien été également Wink ) , les deux modèles étant interchangeables.

- Pour revenir dans sa configuration initiale il te faut changer le pontet et la hausse en faisant l'impasse sur le canon.

Celui montré ci dessous est de Mars 1944. SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 819249

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 242827 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? IMG_2964

HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25115
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  sergent rock Jeu 26 Mai 2011, 08:29

il y a aussi ton embout de prise de gaz qui est d'un modèle plus récent modèle renforcé post WW2
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 10:07

sergent rock a écrit:il y a aussi ton embout de prise de gaz qui est d'un modèle plus récent modèle renforcé post WW2

Suis encore un peu novice là de quelle partie parles-tu ? Le bouchon ?

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 10:22

HELIX a écrit: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 72113

Je vais essayer de répondre à tes questions dans l'ordre.

- Les numéros que tu cites ne sont pas des chiffres de séries mais des références de nomenclatures pour les pièces concernées.

- Ton pontet a tout simplement été changé (le canon et la hausse l'ont bien été également Wink ) , les deux modèles étant interchangeables.

- Pour revenir dans sa configuration initiale il te faut changer le pontet et la hausse en faisant l'impasse sur le canon.

Celui montré ci dessous est de Mars 1944. SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 819249

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 242827 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? IMG_2964



la hausse que tu as sur ta photo n' est-t-elle ANACHRONIQUE sur ce garand de 44 ?

DEUX autres questions :

1/ comment puis-je déterminer le mois de fabrication du mien ?

2/ On trouve dans le commerce de produit de parkerisation est-il judicieux d' acheter ce produit pour le faire soi-même et restaurer ainsi les pieces qui en ont besoin ?


Dernière édition par MARSOIN le Jeu 26 Mai 2011, 11:28, édité 1 fois

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  sergent rock Jeu 26 Mai 2011, 11:26

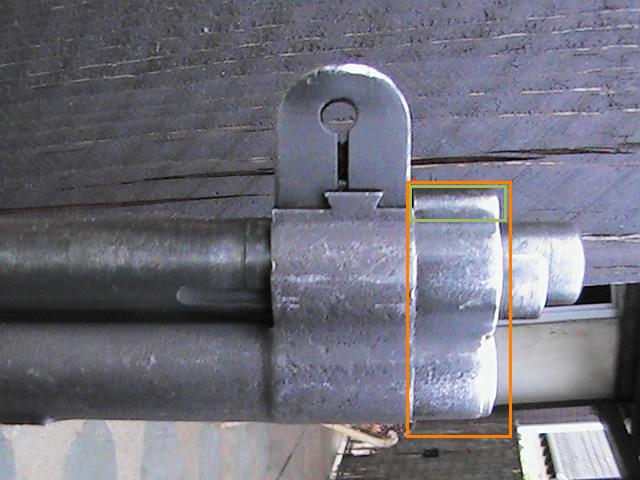

non c'est de cette pièce (en orange)qu'il sagit
le renfort (en vert)



[img]SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Pic_0110[/img]

sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 373
Age : 62
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 11:30

Merci sergent ! Wink je viens de faire l'acquisition d' un pontet premier modèle et d' un tube emprunt de gaz AVEC le tenon de baionnette encore dessus, il est neuf ! me reste à trouver l'oeilleton adecquoit. Wink

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  HELIX Jeu 26 Mai 2011, 11:51

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 72113

Non ma hausse est la bonne pour 1944. Wink

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 242827 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982 SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 335982

HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25115
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  Springfield1903 Jeu 26 Mai 2011, 17:25

MARSOIN a écrit:Cette arme serait de fin 1943, j' aimerai dailleurs en connaitre le mois !

Il est du moi de Novembre 1943, début de production au N° 2205849 à 2305848, il est courant d'observer une date de trois à quatre mois antérieur sur le canon lorsqu'il est d'origine. @+

------------------------

Où les tir-bulations d'un Alsacien dans le Comminges
Springfield1903
Springfield1903
Membre expert
Membre expert

Nombre de messages : 606
Age : 54
Localisation : Au pied des Pyrénées...
Date d'inscription : 30/12/2008

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  Invité Jeu 26 Mai 2011, 18:23

Exact, j'en ai un de novembre 1943 aussi (un SA) et le canon est de décembre 43.

Par contre les marquages (quasi effacés) de la crosse remontent à 1942? study Je subodore qu'il devait rester qques crosses en stock....
Anonymous
Invité
Invité


Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 20:13

Springfield1903 a écrit:
MARSOIN a écrit:Cette arme serait de fin 1943, j' aimerai dailleurs en connaitre le mois !

Il est du moi de Novembre 1943, début de production au N° 2205849 à 2305848, il est courant d'observer une date de trois à quatre mois antérieur sur le canon lorsqu'il est d'origine. @+


Bonjour Springfield1903 et MERCI d' avoir pris le temps de répondre à ma question ! Wink

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Jeu 26 Mai 2011, 20:15

tackdriver a écrit:Exact, j'en ai un de novembre 1943 aussi (un SA) et le canon est de décembre 43.

Par contre les marquages (quasi effacés) de la crosse remontent à 1942? study Je subodore qu'il devait rester qques crosses en stock....

Parles-tu de ma crosse ou de la tienne TACKDRIVER ?

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  Invité Jeu 26 Mai 2011, 20:25

Sorry! J'évoquais la mienne.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  feder504 Lun 30 Mai 2011, 19:04

Bonjour, Marsoin,

...j'aime bien ton avatar.........ça me rappelle mes 20 ans...

Si tu veux être un peu plus puriste, canon hélas excepté, il te faut changer, en plus du pontet, tout le mécanisme de détente, le "5-SA" est de 1941-42, et un bon 43 doit être marqué "12-SA".
Idem pour la culasse : la révision 2 va sur les Garand de 1940 à début 42, et une de fin 43 sera de la révision 12 (D28287-12 SA).

Si tu veux faire subir aux mouches les derniers outrages, le boitier de mécanisme 12 SA idéal doit contenir :
- un marteau C46008- 5 SA
- une sûreté SA 11
- une tige de ressort de marteau possédant des rebords latéraux sur la partie en contact avec le marteau
...avec bien sûr un pontet forgé... Very Happy

Ce sont des pièces facilement trouvables, sans compter que tu peux faire des heureux en échangeant tes pièces, qui feront le bonheur des gars possédant un Garand plus ancien !
Garde bien le bois, car il est approprié (SA - GAW)

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10115
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? Empty Re: SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ??

Message  MARSOUIN Ven 24 Juin 2011, 19:16

feder504 a écrit:Bonjour, Marsoin,

...j'aime bien ton avatar.........ça me rappelle mes 20 ans...

Si tu veux être un peu plus puriste, canon hélas excepté, il te faut changer, en plus du pontet, tout le mécanisme de détente, le "5-SA" est de 1941-42, et un bon 43 doit être marqué "12-SA".
Idem pour la culasse : la révision 2 va sur les Garand de 1940 à début 42, et une de fin 43 sera de la révision 12 (D28287-12 SA).

Si tu veux faire subir aux mouches les derniers outrages, le boitier de mécanisme 12 SA idéal doit contenir :
- un marteau C46008- 5 SA
- une sûreté SA 11
- une tige de ressort de marteau possédant des rebords latéraux sur la partie en contact avec le marteau
...avec bien sûr un pontet forgé... Very Happy

Ce sont des pièces facilement trouvables, sans compter que tu peux faire des heureux en échangeant tes pièces, qui feront le bonheur des gars possédant un Garand plus ancien !
Garde bien le bois, car il est approprié (SA - GAW)

A+


Salut Feder désolé de n' avoir pu répondre avant, TU ETAIS AU 8ème R.P.I.Ma ?

EN TOUT CAS UN GRAND MERCI !

je viens dailleurs de découvrir ton message et je te remercie pour ces précieuses infos. Depuis ma dernière intervention sur ce forum , j' ai changé : tout le mécanisme de détente avec le pontet approprié un ensemble complet.

J' ai changé le fret de gaz pour un autre avec son tenon de baionnette et j' ai changé la hausse Italienne par une du second type mais évidemment pas Italienne..

Dommage que je n' ai pas vu ce message avant car le boitier de détente / pontet que j' ai acheté neuf d' une couleur verdatre plein de graisse est marqué 28290 1SA sur le pontet forgé et sur le côté droit de la grande plaque du boitier sur lequel s' articule tout le mécanisme. Par contre j 'ai bien un marteau 46008 5 SA et une sureté 11 SA ce qui me semble être l ' essentiel.

je pense que je vais tout de même regarder pour changer aussi la cuilasse.

(J' ai déjà de disponible à l' échange ou à la vente l 'ancien boitier détente complet S.A second type.)

voici quelques photos des changement opérés :

Là il s' agit des numéros du boitier de détente :

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 13089310

Le pontet usiné :

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 13089311


SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 2011-019

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 2011-015

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 2011-016

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 2011-017

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 2011-018

------------------------

SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 96147


"Il n'est point de bonheur sans liberté ni de liberté sans courage " Périclès .
SOUCIS de dates pour mon GARAND !! pouvez vous m' aider ?? 98422a11
MARSOUIN
MARSOUIN
Membre expert
Membre expert

Nombre de messages : 525
Age : 63
Localisation : MOSELLE
Date d'inscription : 26/12/2010

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
