MG34 Empty MG34

Message  ph Mar 17 Mai 2011, 20:20

Maschinengewehr MG 34

Fabricants : Gustloff, Maget, Mauser, Steyr, Brünn
Calibre : 7,92x57 Gewehr Patrone 98 (8mm Mauser)
Munitions : standard, traçante, perforante, incendiaire, à blanc, inerte
Fonctionnement : court recul du canon avec amplificateur de recul à la bouche, verrouillage par galets, refroidissement à air
Mode : semi-automatique et automatique
Alimentation : bandes à maillons métalliques et chargeurs-tambour simples ou doubles
Poids : 12,1 kg à vide
Longueur totale : 1 224 mm
Canon : 587 mm, 4 rayures pas à droite
Visée : guidon et hausse en "V" sur planchette réglable
Cadence de tir : environ 800 - 900 coups/minute
Vo : 760 m/s
Portée maximale efficace : 800 mètres avec bipied et jusqu'à 3500 mètres avec trépied et visée télescopique


La première guerre mondiale démontra l'efficacité redoutable des mitrailleuses pour repousser les attaques de l'ennemi, dans les tirs de saturation, lors des assauts ou pour couvrir les replis. L'armée allemande utilisait alors la lourde Maxim MG 08, la MG 08-15, un peu moins encombrante ainsi que des Madsen plus légères.

La MG 34 fut conçue comme "Einheitsmaschinengewehr" (mitrailleuse universelle) afin de remplacer les différents modèles utilisés précédemment. Si on avait besoin d'une mitrailleuse lourde, la MG 34 pouvait être fixée sur un trépied (MG Lafette 34) possédant une visée téléscopique et un mécanisme sophistiqué pour le réglage en dérive et en hauteur. La MG 34 pouvait aussi être utilisée par un seul homme comme mitrailleuse légère ou fusil mitrailleur; grâce à un trépied spécial (Dreifuss 34) elle pouvait aussi servir à la défense antiaérienne; de plus, il existait la possibilité de monter deux MG 34 en tandem grâce à un affût spécial (Zwillingsockel 34) afin d'augmenter son efficacité comme arme antiaérienne. Pour finir, la MG 34 pouvait encore être utilisée sur des véhicules sans sa crosse.

La MG 34 fut mise au point sous la direction du Major von Weber de l'usine Rheinmetall; influencée par les travaux des Mauser, Maxim et autre Mannlicher, elle fut une sorte d'aboutissement des différentes techniques que l'on trouvait sur les mitrailleuses précédentes (Bergmann Mle 15, Dreyse MG 13). La caractéristique la plus intéressante consiste dans le remplacement de la bague de verrouillage par une culasse rotative, ce qui permettait de déposer le canon sans devoir extraire la culasse.

La MG 34 fut testée durant la guerre d'Espagne ce qui permit de lui apporter les quelques modifications nécessaires afin d'éliminer ses défauts de jeunesse.

La MG 34 avait les défauts de ses qualités : c'est une arme trop bien finie grâce à un usinage extrêment soigné et à des ajustages vraiment précis, ce qui en a fait une arme magnifique et remarquablement précise. Par contre, elle coûtait cher, sa fabrication par une main d'œuvre qualifiée prenait du temps, son bon fonctionnement dans le terrain nécessitait un nettoyage soigneux et une lubrification sans faille.

Accessoires fournis avec la MG 34

Canons de rechange (généralement trois) dans des étuis simples ou doubles
Trépied pour utiliser l'arme comme mitrailleuse lourde
Trépied anti-aérien
Bandes de cartouches en caissettes
Magasins-tambours et leur accessoire de transport
Jeu d'outils et de pièces : culasse de rechange, extracteur d'étuis brisés, grille de visée AA, clé de démontage, outil extracteur de cartouche, burette d'huile, sac plastique contenant du soufre (utilisé avec l'huile comme lubrifiant)
Couvre-culasse en tissu ou simili-cuir
Pièces détachées dans un étui de ceinture (brosse, boîte métallique à couvercle vissé, burette d'huile, deux culasses complètes, un support de culasse, un percuteur, un support de percuteur, une fixation de percuteur, un gant en feutre pour manipuler les canons
Bouchons de canon en caoutchouc
Un ensemble d'alimentation pour bandes de munition (couloir d'alimentation, cliquets d'entraînement et leur support)


Photos

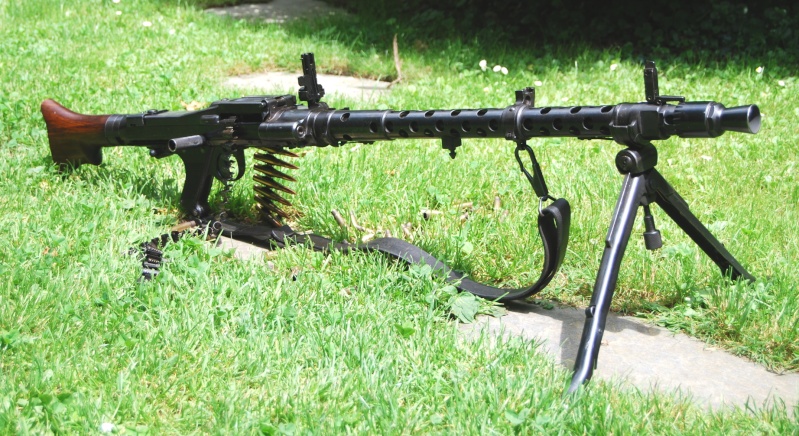

Avec une bande

MG34 Bande_10

MG34 Bande_11

MG34 Bande_12

MG34 Bande_13

MG34 Bande_14


Avec le Trommel d'assaut (50 coups)

MG34 Tromme10

MG34 Tromme11

MG34 Tromme12

MG34 Tromme13

MG34 Tromme14

MG34 Tromme15

MG34 Tromme16

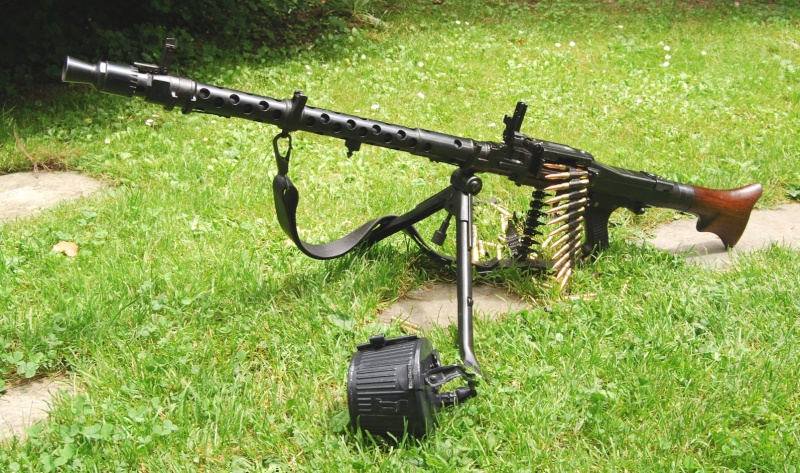

Position bipied arrière

MG34 Bipied11

MG34 Bipied12


Queue de détente et levier de sécurité (remarquez la petite queue de détente pour le feu continu)

MG34 Feu-b10

MG34 Sacuri11


Crosse

MG34 Crosse18


Tire-bande 1941 (euh : C&W. Meinel-Scholer, Klingenthal in Sachsen)

MG34 Tire_b10

MG34 Tire_b11


Trommel 1944

MG34 T610

MG34 T910

MG34 T410


Marquages sur les bandes

cvo : Stocko Metallwarenfabriken, Wuppertal-Elberfeld

ddc : ?

MG34 Bandes10


Couvercle (cof : Eickhorn, Solingen)

MG34 Couver10


Canon (dot : Waffenfabrik Brünn, Brno)

MG34 Canon-10

MG34 Canon-11

MG34 Canon-12

MG34 Canon-13


Arrière du boîtier de culasse (WaA 63 : Waffenfabrik Brünn, Brno)

MG34 Marqua28

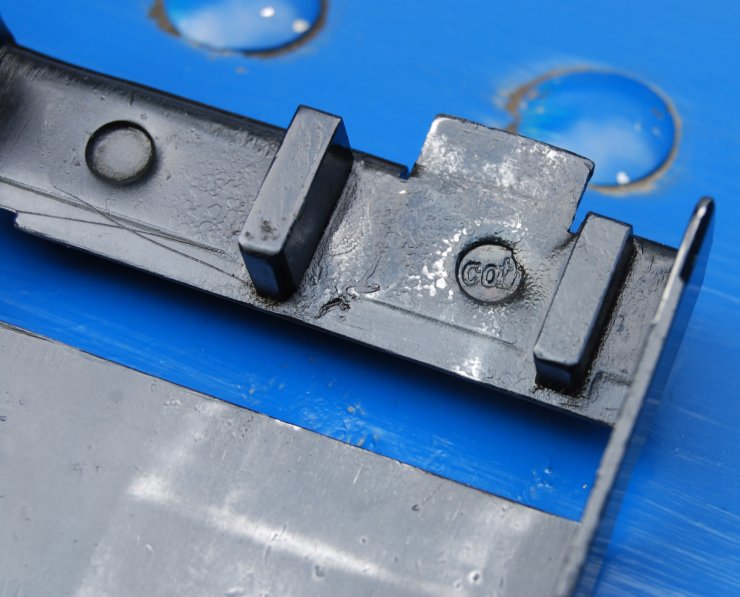

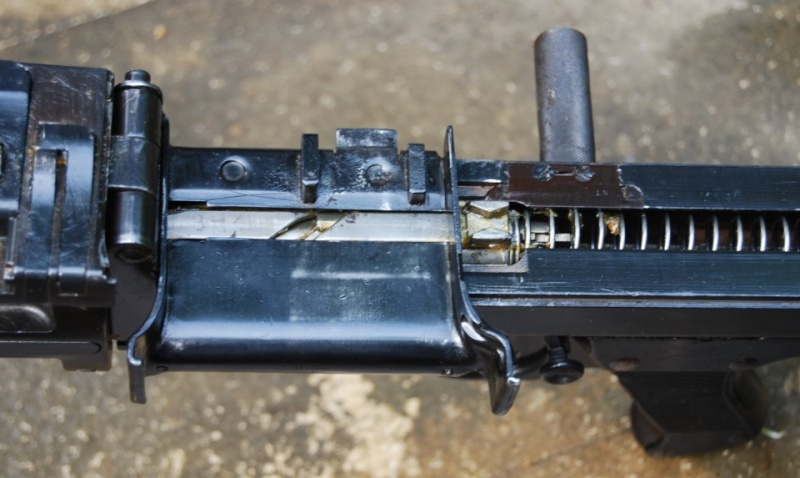

Guide

MG34 Guide-13

MG34 Guide-10

MG34 Guide-11

MG34 Guide-12

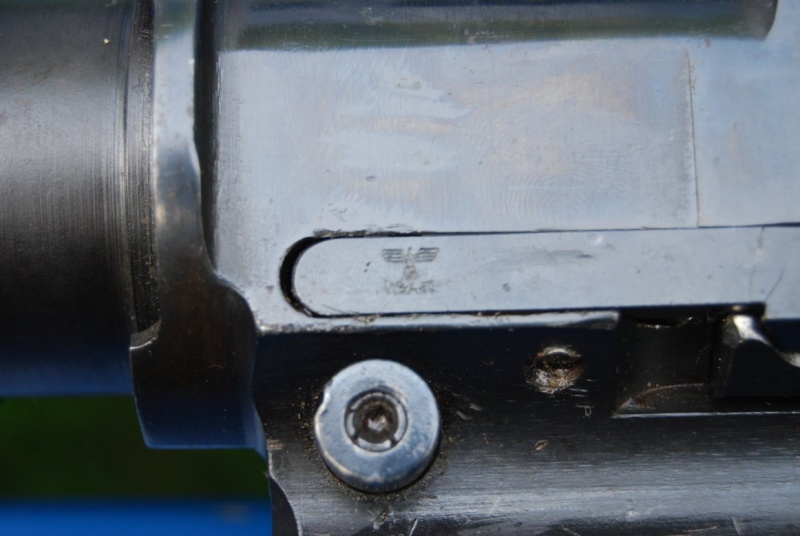

Autres marquages

MG34 Bipied10

MG34 Cache_10

MG34 Dessou15

MG34 Dsc_0409

MG34 Tonner12

MG34 Dsc_0410

En conclusion,

si certaines pièces portent la marque de la Waffenfabrik Brünn, Brno, il est possible qu'il s'agisse d'une arme remontée dans les pays de l'est. L'état mécanique et le canon sont impeccables.
La MG34 est une arme très bien construite et finie, d'un fonctionnement parfait et d'une précision diabolique : à 50 mètres, impossible de rater une grosse orange !
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Sauternes Mar 17 Mai 2011, 21:38

Elle est trop belle, je crois que je vais partir me pendre.

Pourquoi le canon est marqué 7,90 au lieu de 7,92?

------------------------

MG34 3797
Sauternes
Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2577
Age : 32
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  ph Mer 18 Mai 2011, 04:00

Aucune idée ?
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  HELIX Mer 18 Mai 2011, 04:21

Sauternes a écrit:Pourquoi le canon est marqué 7,90 au lieu de 7,92?

MG34 72113

Calibre réel.

MG34 242827 MG34 335982 MG34 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 23600
Age : 55
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  michfich Mer 18 Mai 2011, 09:15

HELIX a écrit:
Sauternes a écrit:Pourquoi le canon est marqué 7,90 au lieu de 7,92?

MG34 72113

Calibre réel.

MG34 242827 MG34 335982 MG34 335982

Bonjour,
En effet, et il y a la même chose sur les K98...
Cldt
MichFich
michfich
michfich
Membre confirmé
Membre confirmé

Nombre de messages : 277
Age : 56
Localisation : Finistere
Date d'inscription : 18/05/2010

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Sauternes Mer 18 Mai 2011, 09:34

Les canons sont donc jaugés et marqués un par un?
Le mien est marqué 7,92

------------------------

MG34 3797
Sauternes
Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2577
Age : 32
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Invité Mer 18 Mai 2011, 11:54

HELIX a écrit:

MG34 72113

Calibre réel.

MG34 242827 MG34 335982 MG34 335982

tu voulais dire elle est en etat de fonctionnement , en apparence oui !! PH tu es suisse ?
Anonymous
Invité
Invité


Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  ph Mer 18 Mai 2011, 11:57

voir ma présentation ...
51
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Invité Mer 18 Mai 2011, 12:02

ph a écrit:voir ma présentation ...
51

oui c est fait , il me semblait bien !! vu la bete en l etat , les meca impec et fonctionnelles Very Happy j ai repondu a ta presentation !!

belle la mg tres belle cela donne envie de l essayé MG34 72113
Anonymous
Invité
Invité


Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Ruby (†) Mer 18 Mai 2011, 12:07

philou a écrit:
ph a écrit:voir ma présentation ...
51

oui c est fait , il me semblait bien !! vu la bete en l etat , les meca impec et fonctionnelles Very Happy j ai repondu a ta presentation !!

belle la mg tres belle cela donne envie de l essayé MG34 72113
Si tu veux tout essayer t'es pas encore de retour à la maison !!!!!!!!!!!!!!!!!!!!!!!!!

------------------------

Bienviendu   MG34 72113
esprit
Ruby (†)
Ruby (†)
Pilier du forum
Pilier du forum

Nombre de messages : 3441
Age : 62
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Invité Mer 18 Mai 2011, 12:11

Ruby a écrit:
Si tu veux tout essayer t'es pas encore de retour à la maison !!!!!!!!!!!!!!!!!!!!!!!!!

je reste humble Cool seulement la MG me suffirai MG34 942193
Anonymous
Invité
Invité


Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  hboss38_7 Mer 18 Mai 2011, 17:30


AH......hhhhhhh
Le banc bleu c'est lui P....t...n cheers
Arrêtez le, il va nous faire pleurer à chaque Post pale
Philou tu ne connais pas le banc bleu Question Question
Si tu le lis tu deviens fou :lol!:
En attendant c'est vrai qu'elle est splendide ta MG34 Ph félicitations pour les photos et la présentation
Cool
hboss38_7
hboss38_7
Membre confirmé
Membre confirmé

Nombre de messages : 452
Age : 56
Localisation : en haut de la colline
Date d'inscription : 06/01/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Sauternes Mer 18 Mai 2011, 17:51

Je pense que les post de Ph vont être acides.
Promis je la refait pas...====================>[]

------------------------

MG34 3797
Sauternes
Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2577
Age : 32
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  HELIX Mer 18 Mai 2011, 17:52

MG34 72113

Pas de date visible sur cette MG34 ?

MG34 242827 MG34 335982 MG34 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 23600
Age : 55
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Invité Mer 18 Mai 2011, 18:25

hboss38_7 a écrit:
AH......hhhhhhh
Le banc bleu c'est lui P....t...n cheers
Arrêtez le, il va nous faire pleurer à chaque Post pale
Philou tu ne connais pas le banc bleu Question Question
Si tu le lis tu deviens fou :lol!:
En attendant c'est vrai qu'elle est splendide ta MG34 Ph félicitations pour les photos et la présentation
Cool

si je le connais Wink mais j aime bien ces post a rallonge MG34 942193
Anonymous
Invité
Invité


Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  azul Mer 18 Mai 2011, 18:33

Bonsoir,
Pour essayer de sauver la santé mentale, je demande que PH soit banni de tous le forums ou nous, pauvres français, pouvons regarder Very Happy

Prenez garde au banc bleu, il est maléfique :twisted: Il vous fera baver, rêver, pour finir déprimé de ne pas être suisse.

La seule solution pour PH reste d'adopter tous les membres de ce forum, afin de nous permettre de jouer, nous aussi, avec la formidable collection de Mr PH. Very Happy Very Happy Very Happy

Fuyez, pauvres mortels hexagonaux, fuyez pendant qu'il en est encore temps. affraid

PH, un dernier mot: MERCI de nous montrer de si belles choses.cheers

Azul

------------------------

Bon à rien mais prêt à tout.
azul
azul
Futur pilier
Futur pilier

Nombre de messages : 715
Age : 58
Localisation : Lauragais
Date d'inscription : 19/09/2010

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  ph Mer 18 Mai 2011, 19:05

Sauternes a écrit:Je pense que les post de Ph vont être acides.
Promis je la refait pas...====================>[]

point du tout : les Suisses sont neutres flower
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Sauternes Mer 18 Mai 2011, 19:17

On peut louer la cabane au fond du jardin?
Celle derrière le banc bleu, pas celle de Cabrel

------------------------

MG34 3797
Sauternes
Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2577
Age : 32
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  ph Mer 18 Mai 2011, 19:27

Sauternes a écrit:On peut louer la cabane au fond du jardin?
Celle derrière le banc bleu, pas celle de Cabrel

celle-ci ?

MG34 Dsc_0071

MG34 15342
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Invité Mer 18 Mai 2011, 20:25

O.K. je suis sur le c.. comme les autres. Qu'est-ce qui te gêne avec tes marquages waffenfabrik Brünn AG?
ddc : Zenker Blechwarenfabrik, Beierfeld
Anonymous
Invité
Invité


Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  ph Mer 18 Mai 2011, 21:08

Merci pour l'explication du "ddc"
Rien ne me gène avec le marquage Brünn, simplement, vu la foison de marquages divers, je pense qu'il s'agit d'une arme remontée après cannibalisations diverses et variées.
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 63
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  HELIX Jeu 19 Mai 2011, 05:12

MG34 72113

Un doute subsiste quant aux MG34 datées de 1945.
Il est souvent avancé qu'il s'agit d'armes assemblées (ou fabriquées ?) après guerre en Tchécoslovaquie et notemment vendues à l'état d'Israel naissant.

MG34 242827 MG34 335982 MG34 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 23600
Age : 55
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  michfich Jeu 19 Mai 2011, 09:46

HELIX a écrit: MG34 72113

Un doute subsiste quant aux MG34 datées de 1945.
Il est souvent avancé qu'il s'agit d'armes assemblées (ou fabriquées ?) après guerre en Tchécoslovaquie et notemment vendues à l'état d'Israel naissant.

MG34 242827 MG34 335982 MG34 335982

Je ne sais pas, mais de mon coté, j'en ai vu une qui était resté 60 ans dans un grenier (DOT de 1945) ??

Cldt
Mich Fich
michfich
michfich
Membre confirmé
Membre confirmé

Nombre de messages : 277
Age : 56
Localisation : Finistere
Date d'inscription : 18/05/2010

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  Sauternes Ven 20 Mai 2011, 08:10

ph a écrit:
Sauternes a écrit:On peut louer la cabane au fond du jardin?
Celle derrière le banc bleu, pas celle de Cabrel

celle-ci ?

MG34 Dsc_0071

MG34 15342

Serait-ce une AK 74 dans un coin vers la gauche? (à supposer qu'il n'y en ai qu'une).

------------------------

MG34 3797
Sauternes
Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2577
Age : 32
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

MG34 Empty Re: MG34

Message  michfich Sam 21 Mai 2011, 12:12

michfich a écrit:
HELIX a écrit: MG34 72113

Un doute subsiste quant aux MG34 datées de 1945.
Il est souvent avancé qu'il s'agit d'armes assemblées (ou fabriquées ?) après guerre en Tchécoslovaquie et notemment vendues à l'état d'Israel naissant.

MG34 242827 MG34 335982 MG34 335982

Je ne sais pas, mais de mon coté, j'en ai vu une qui était resté 60 ans dans un grenier (DOT de 1945) ??

Cldt
Mich Fich

Bonjour,
Complément d'infos corroborant ce que disait Hélix, elle aurait transité par l'ex-Yougoslavie, il y a très longtemps...

Cldt
MichFich
michfich
michfich
Membre confirmé
Membre confirmé

Nombre de messages : 277
Age : 56
Localisation : Finistere
Date d'inscription : 18/05/2010

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
