Message  Pocomas Sam 18 Déc 2010, 15:52

Est ce que quelqu'un pourrait m'expliquer simplement l'utilisation d'un dioptre PH5C sur un Lee N° 4 ?
En particulier le rôle des graduations (droite et gauche ) et du curseur ?

Par avance :
Dioptre PH5C 117219

Dioptre PH5C Ph5c_w10
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19103
Age : 68
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Stvjmb Sam 18 Déc 2010, 17:51

Très bonne question qui m'intéresse aussi. Comment ça marche, c'est clair, mais ce que signifient les graduations l'est moins.
Short Lee, Help Please.
Bien cordialement. Dioptre PH5C 254249

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Dioptre PH5C 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 68
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Lariflette Sam 18 Déc 2010, 18:10

http://www.casimages.com/galerie.php?id=171013h116454

Explication simple de la lecture d'un vernier, pour le curseur de gauche.

Celui de droite est pour les distances (comme chez nous 100m 200m Etc)mais en yards
Celui du centre est pour zeroter.
Sinon ,http://www.rifleman.org.uk/PH_Service_sights.htm

S.Lariflette




Lariflette
Lariflette
Futur pilier
Futur pilier

Nombre de messages : 853
Age : 59
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Stvjmb Sam 18 Déc 2010, 18:18

Lariflette a écrit:http://www.casimages.com/galerie.php?id=171013h116454
Explication simple de la lecture d'un vernier, pour le curseur de gauche.
Celui de droite est pour les distances (comme chez nous 100m 200m Etc)mais en yards
Celui du centre est pour zeroter.
Sinon ,http://www.rifleman.org.uk/PH_Service_sights.htm
S.Lariflette

Retour à mes cours de physique de 1971. Déjà, à l'époque ...scratch
Merci Lariflette.
Bien cordialement. Dioptre PH5C 254249

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Dioptre PH5C 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 68
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Invité Sam 18 Déc 2010, 20:45

Désolé, j'arrive un peu tard... Grillé d'une bonne longueur par Lariflette qui a parfaitement répondu à votre question. :kodamaître:
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Pocomas Sam 18 Déc 2010, 21:58

Je connais la méthode pour lire un vernier mais j'ai du mal à l'appliquer au dioptre.
Donc échelle de droite en "yards", échelle sur le curseur de 0 à 5 donc : vernier au 1/5ème ?
Echelle de gauche : en "feet" ?

Dioptre PH5C Boulet11
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19103
Age : 68
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Lariflette Lun 20 Déc 2010, 09:16

L'echelle de gauche est en minutes d'angle, de 0 à 70,espacés de 5mn.

les reperes de 0 à 5 de la plaque centrale ,des subdivisions.
Sur la photos,tout est sur 0

Dioptre PH5C Sdc10722

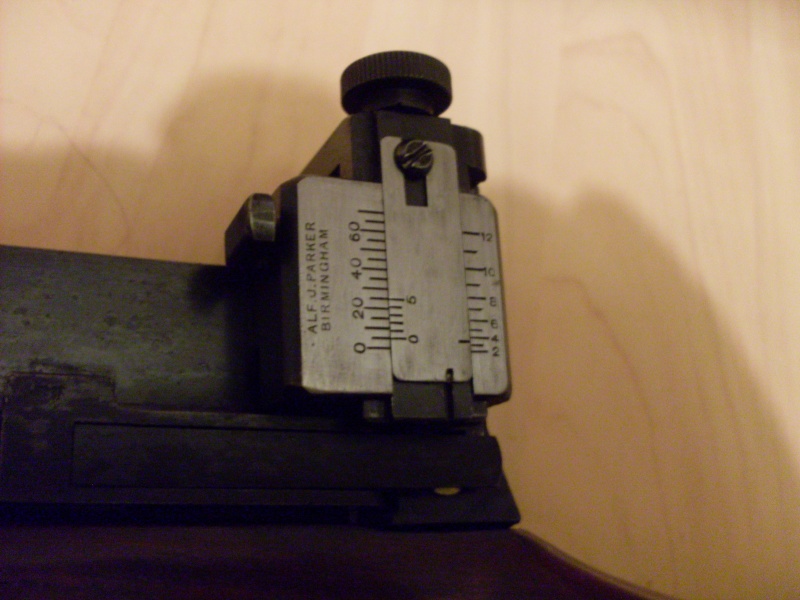

la suivante,j'ai corrigé de 5 minutes d'angle (soit 10 clics)
Ne pas se focaliser sur la grauation sur la colonnes des yards.
Dioptre PH5C Sdc10723

Est ce suffisament clair? ou il faut developper.
S.Lariflette
Lariflette
Lariflette
Futur pilier
Futur pilier

Nombre de messages : 853
Age : 59
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Pocomas Lun 20 Déc 2010, 11:08

Merci, Lariflette, cela commence à devenir beaucoup plus clair.
Déjà j'en déduis que 1 click = 1/2 minute d'angle.
Une fois mon zéro trouvé, je règle la planchette centrale sur une graduation "repère"
Ensuite je n'ai plus qu'à cliquer (si nécessaire) pour obtenir le correction voulue en connaissant la valeur de la minute d'angle à 100m, 200m, etc.
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19103
Age : 68
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Invité Lun 20 Déc 2010, 11:39

http://www.rifleman.org.uk/A.G._and_A.J.Parker_and_%20Parker-Hale.html

http://www.milsurps.com/showthread.php?t=104
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Pocomas Lun 20 Déc 2010, 12:08

OK,

Pour le vernier, ça y est j'ai compris. L'échelle en Yards sur la droite sert à "dégrossir la distance" au départ. L'échelle en minutes d'angle sert à affiner son réglage.
La planche centrale sert à repérer son zéro. On n'a pas plus ensuite qu'à noter les corrections selon la distance ou les conditions atmosphériques (vent, lumière) pour retrouver rapidement un tir "cadré"

Merci les amis
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19103
Age : 68
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Lariflette Lun 20 Déc 2010, 12:52

Pocomas a écrit:

Ensuite je n'ai plus qu'à cliquer (si nécessaire) pour obtenir le correction voulue en connaissant la valeur de la minute d'angle à 100m, 200m, etc.

1 minute d'angle ou MOA = 1/60eme de degré d'angle -> 1 pouce de dérive à 100 yards , 2 à 200 ,etc

Globalement ,c'est la valeur d'1 zone de c50 à 100 metres.

exemple: tu dois corriger de 2,5 zones vers le haut (à 100m)
tu visses de 5 clics

Attention : Valeurs approchées,mais tres tres largement suffisantes pour nos distances d'utilisation.(et surtout de notre niveau de tireur de litres)

S.Lariflette


Lariflette
Lariflette
Futur pilier
Futur pilier

Nombre de messages : 853
Age : 59
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Stvjmb Lun 20 Déc 2010, 13:27

J'ai compris aussi.
Merci aux "explicationneurs", c'est clair. Very Happy Very Happy Very Happy

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Dioptre PH5C 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 68
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Dioptre PH5C Empty Parker-Hale PH5C

Message  blaizot Sam 29 Avr 2023, 08:09

Bonjour pocomas ,

Est ce que tu as toujours ton dioptre " PH5C " s'il te plaît ? Si oui , peux t'on en discuter ( réglage - fonctionnement interne ) .
Merci d'avance pour ton retour .
Cordialement
Gérard
Société Sportive Limousine de Tir - Limoges

blaizot
Membre
Membre

Nombre de messages : 66
Age : 70
Localisation : SAINT PRIEST TAURION
Date d'inscription : 06/09/2019

Revenir en haut Aller en bas

Dioptre PH5C Empty Re: Dioptre PH5C

Message  Pocomas Sam 29 Avr 2023, 21:50

Oui, j'ai toujours ce dioptre mais n'hésite pas à poser tes questions directement sur le forum, il y a certainement d'autres utilisateurs qui pourront aussi te renseigner.
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19103
Age : 68
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Dioptre PH5C Empty Parker-Hale 5 C

Message  blaizot Dim 30 Avr 2023, 20:10

Bonsoir à tous ,

Je recherche une âme charitable qui prendrais de son temps pour m'expliquer de façon simple et avec de la patience les réglages pour bien savoir se servir de son PH5C qui équipe mon Lee-Enfield n°4MK1 . Après son installation sur l'arme que fait on ? Y a t'il un zérotage comme avec une lunette de tir ? Si oui à quelle distance ? Qu'elles sont les valeurs des clics pour les corrections ( élévation - dérives latérales ) .
Je vous remercie d'avance pour votre aide .
Je vous souhaite une bonne soirée .
Cordialement
Gérard
Société Sportive Limousine de Tir - Limoges

blaizot
Membre
Membre

Nombre de messages : 66
Age : 70
Localisation : SAINT PRIEST TAURION
Date d'inscription : 06/09/2019

Revenir en haut Aller en bas
