G43 ac44 avec boitier pas commun

Aller en bas

G43 ac44 avec boitier pas commun Empty G43 ac44 avec boitier pas commun

Message  hw Mer 14 Avr 2021, 10:53

Bonjour
Je vous présente mon G43.
Il est en catégorie C, repetition manuelle. (Documents administratifs à disposition des moderateurs)
C est un AC44 avec numero de série sans lettre.
Sa production doit être en tout début d'année 1944.
Ce qui est étrange, c'est la particularité du boitier.
En effet il possède une "fenêtre" ("panel for marking" dans le livre de Weaver) que l'on retrouve sur les boîtiers de type 2 et qui sert a la frappe des marquages.
Les marquages sont apposés sur le mien comme sur les "type 1" et la fenêtre reste exempt de tout marquage.
Je n'ai pas vu cette variante, ni sur le livre de Weaver, ni sur d'autres armes exposées sur le net.

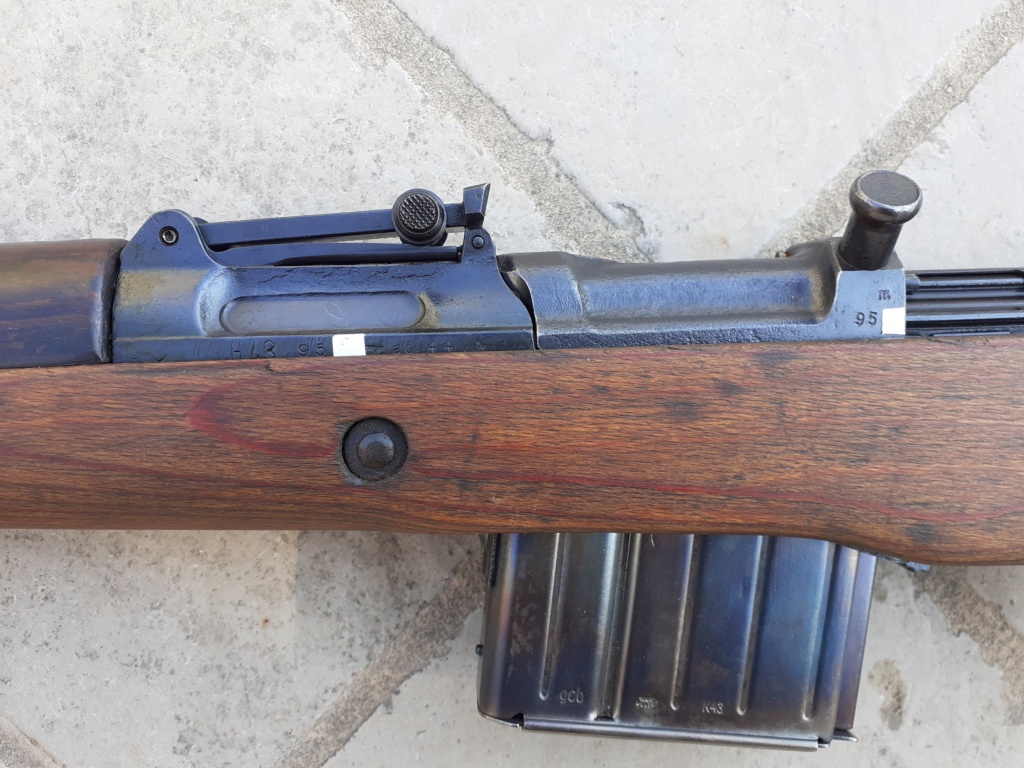

Voici quelques photos.

G43 ac44 avec boitier pas commun 20210412
G43 ac44 avec boitier pas commun 20210411
G43 ac44 avec boitier pas commun 20210410

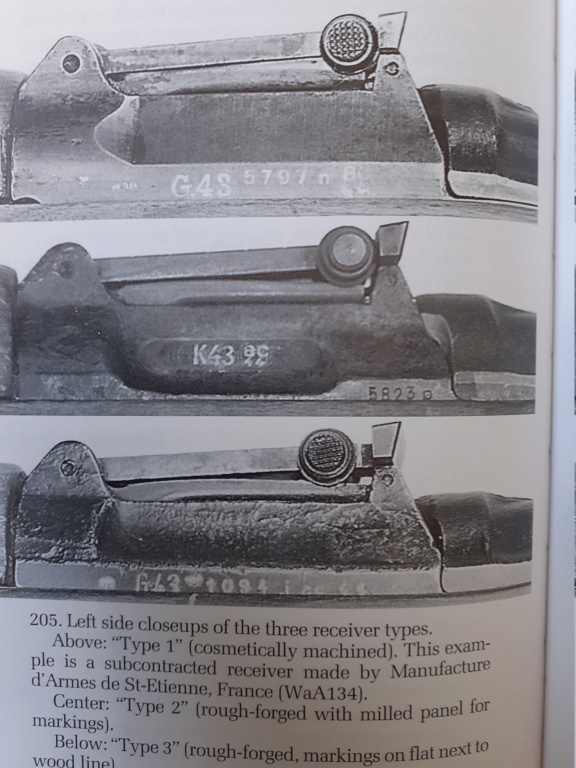

Et voici le détails des trois type de receveurs recensés.
G43 ac44 avec boitier pas commun 20210413

Bonne journée à vous.
Hw

hw
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 38
Date d'inscription : 28/07/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  antoine2125 Mer 14 Avr 2021, 11:41

Superbe, et quel état! Essayé au tir?

antoine2125
Membre
Membre

Nombre de messages : 40
Age : 28
Date d'inscription : 12/04/2021

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  lu1900 Mer 14 Avr 2021, 13:15

Pour suivre , bon sujet !

------------------------

Cordialement...Patrice.... lu1900@gmail.com
/
https://mon-partage.fr/f/BDOOA5Lu/
lu1900
lu1900
Pilier du forum
Pilier du forum

Nombre de messages : 8610
Age : 63
Localisation : Quadrant alfa
Date d'inscription : 06/01/2009

https://s174.photobucket.com/albums/w83/lu1900/Restaurations%20d

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Dim 09 Mai 2021, 17:54

Bonjour,

Beau G43 avec le panel cut receiver,

Le marquage est inhabituel. Après il est fort possible que les ouvriers qui assemblaient les armes et se chargeaient des marquages aient eu des "panel cut" au milieu de boitiers ordinaires et qu'ils aient appliqués le marquage traditionnel des autres boitiers.

J'ai retrouvé un AC43 panel cut antérieur à votre arme, les marquages sont dans la fenêtre. Je n'ai pas vu d'AC44 panel cut dans le bloc sans lettre. J'ai vu des variantes avec marquages fenêtre et sérial hors fenêtre.

Ne vous inquiétez pas, il est très bien,

Cdt

Damien
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  hw Dim 09 Mai 2021, 18:10

Bonjour.
Dans mes recherches j ai trouvé deux G43 AC44 qui sont rapprochés de mon numéro de série.
Il y a ce G43 ac44 avec "panel cut"
G43 ac44 avec boitier pas commun Screen14

Et ce G43 AC44 a un peu plus de deux cent unités supérieures au mien.
G43 ac44 avec boitier pas commun 20210423

hw
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 38
Date d'inscription : 28/07/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  waldy45 Dim 09 Mai 2021, 19:11

jamais vu cette variante pour ma part
je connais un autre G43 ac44 sans lettre suffixe qui n a pas le panel cut

ce qu il faut lui trouver par contre c est un garde main qui n est pas Durofol Very Happy

waldy45
Pilier du forum
Pilier du forum

Nombre de messages : 1317
Age : 60
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Dim 09 Mai 2021, 19:35

Ok je viens de comprendre,

La forme de votre panel cut est différente des autres car il a toujours la bande horizontale permettant d'inscrire le marquage traditionnel, les autre sont découpés à cet endroit.

Avez vous un waffenamt sur le boitier?

Je vais regarder si j'en trouve des similaires.

+1 pour le garde main Waldy, il devrait être en bois sur un AC
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  byf44 Dim 09 Mai 2021, 19:37

indianadam a écrit:Bonjour,

Beau G43 avec le panel cut receiver,

Le marquage est inhabituel. Après il est fort possible que les ouvriers qui assemblaient les armes et se chargeaient des marquages aient eu des "panel cut" au milieu de boitiers ordinaires et qu'ils aient appliqués le marquage traditionnel des autres boitiers.

J'ai retrouvé un AC43 panel cut antérieur à votre arme, les marquages sont dans la fenêtre. Je n'ai pas vu d'AC44 panel cut dans le bloc sans lettre. J'ai vu des variantes avec marquages fenêtre et sérial hors fenêtre.

Ne vous inquiétez pas, il est très bien,

Cdt

Damien

+1

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1363
Age : 40
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Dim 09 Mai 2021, 19:56

Il n'est pas dans la forme habituelle, du coup ils l'ont marqué comme un boitier classique.

Forme du votre sans échancrure:

G43 ac44 avec boitier pas commun Inkedp11

Forme standard avec échancrure:

G43 ac44 avec boitier pas commun Inkedp10
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  hw Dim 09 Mai 2021, 20:14

indianadam a écrit:Il n'est pas dans la forme habituelle, du coup ils l'ont marqué comme un boitier classique.

Forme du votre sans échancrure:

G43 ac44 avec boitier pas commun Inkedp11

Forme standard avec échancrure:

G43 ac44 avec boitier pas commun Inkedp10
C est exact, le "panel cut" ne présente pas l'échancrure vers le bas.
Pour le waa du boitier, il faudra que je démonte le bois pour le voir dans la totalité.
Je ferais cela demain.
Pour le garde main, effectivement, il faudrait un modèle en bois!
Hw

hw
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 38
Date d'inscription : 28/07/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Dim 09 Mai 2021, 20:27

En tout cas c'est la 1ère fois que j'en vois un comme ça, vraiment pas courant.

Bonne soirée
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  hw Dim 09 Mai 2021, 20:32

indianadam a écrit:En tout cas c'est la 1ère fois que j'en vois un comme ça, vraiment pas courant.

Bonne soirée
 J ai fait des recherches sur le net sans trouver un autre G43 avec un boitier comme cela.
Sur le livre de Weaver "Hitler's garand" il n'y a pas de traces de cette version.
Je ne sais pas si sur la nouvelle mouture du livre Weaver en parle, je ne possède pas le livre.
J au vu sur le forum que l'on pouvait l'acheter sur un site allemand.
Demain je mets à nu le boitier, on verra les waa, cela donnera peu être une piste....
Hw

hw
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 38
Date d'inscription : 28/07/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Dim 09 Mai 2021, 20:36

L'ami Jackdaniels a commandé la nouvelle version, à voir.

J'ai fait un mail à Claus Espeholt pour voir si ça lui parle, si on ne trouve rien on pourra toujours demander sur k98kforum aux usa Wink
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  waldy45 Dim 09 Mai 2021, 21:14

hw a écrit:
Sur le livre de Weaver "Hitler's garand" il n'y a pas de traces de cette version.
Je ne sais pas si sur la nouvelle mouture du livre Weaver en parle, je ne possède pas le livre.
J au vu sur le forum que l'on pouvait l'acheter sur un site allemand.

Je ne vois rien non plus dans les 2 tomes de l edition 2 ou alors ca m aurait echappé. Seulement des boitiers vierges de tout numero de serie mais il en parlait deja dans l edition de 2001

Il y a eu un sujet pour l achat de ces bouquins, plusieurs sites proposent cette edition, je l ai pris chez DWJ, tout s est bien passé mais alors les delais... rien à voir avec ce qu ils avaient annoncé Embarassed

pour Damien: ton explication tient debout, tu as l oeil ! Very Happy

waldy45
Pilier du forum
Pilier du forum

Nombre de messages : 1317
Age : 60
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Lun 10 Mai 2021, 08:44

Sûrement une erreur dans la finition du boitier sinon on aurait d autres exemplaires connus, un mixe panel cut/type 3, je pense que c'est ça
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  byf44 Lun 10 Mai 2021, 09:08

Bonjour,
Il ne faut oublié qu'en 1943 l'ordre est donné d'utiliser les rebuts viable, c'est aussi pour cela que l'on connaît une serie de G43 ac44 sans rail de zf4.
Je pense que ce boîtier vient d'un essai, il a ete rebuté puis au final monté. On voit ça, sur les MP43 de 1945, sur les MP40 qui ont des particularités inédites.


Dernière édition par byf44 le Lun 10 Mai 2021, 10:39, édité 1 fois

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1363
Age : 40
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Lun 10 Mai 2021, 10:18

Oui c est possible
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  hw Lun 10 Mai 2021, 14:01

Bonjour.
J ai pris le temps de faire la dépose du bois pour regarder de plus près le boitier.
A côté du marquage il y a bien  un waa mais qui est mal frappé mais je distingue ??9
De l autre côté du boitier il y a un waa 359.
Le waa 359 se retrouve sur le transporteur de culasse, la détente,  le poussoir de chargeur.
Le canon présente le marquage CYW 904. (Correct pour un G43 de chez walther)
Le cylindre des gazs présente le numéro de série de l arme gravé au stylo électrique.


G43 ac44 avec boitier pas commun 20210510

G43 ac44 avec boitier pas commun 20210511

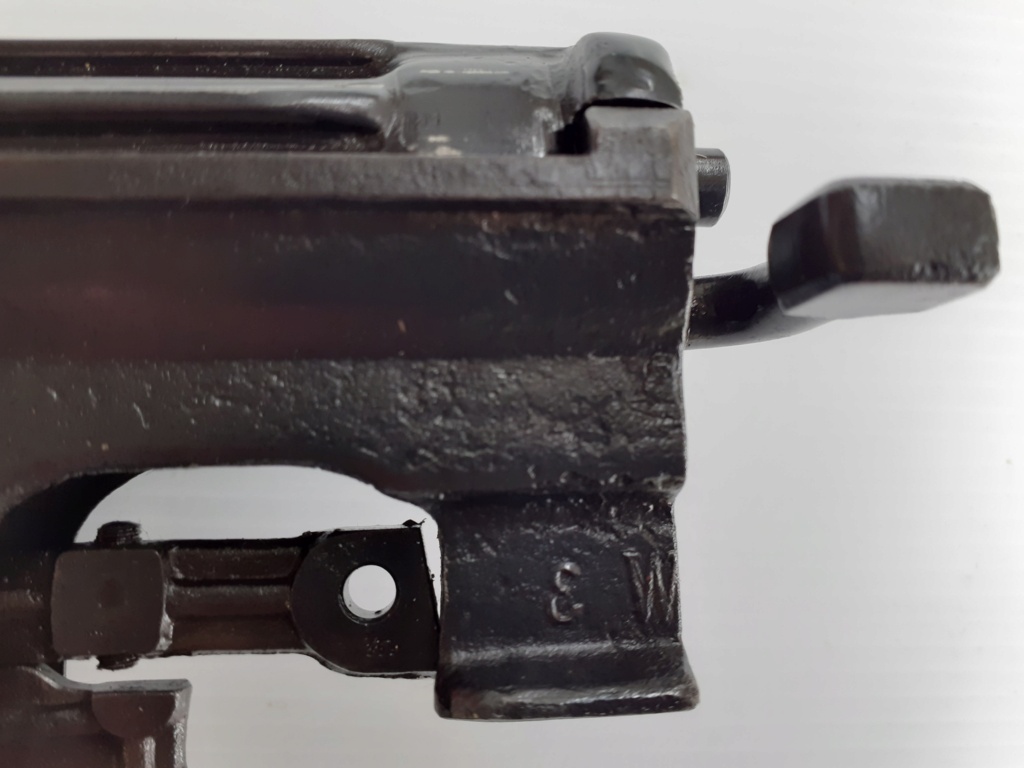

Autres marquages présents sur le boitier.
 "3   35" en dessous et "M 3 " (ou "3" inversé et "W") a l extrémité.

G43 ac44 avec boitier pas commun 20210513
G43 ac44 avec boitier pas commun 20210512

hw
Membre confirmé
Membre confirmé

Nombre de messages : 295
Age : 38
Date d'inscription : 28/07/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Lun 10 Mai 2021, 14:52

Pas de marquage type rejet visiblement.
Soit ils ont fait un essai de fraisage sur un boitier type 3 soit c est une erreur.
Un ami m'a fait remarquer que l'échancrure du type 2 est faite au moulage, du coup c est forcément un type 3 vu la forme
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  byf44 Lun 10 Mai 2021, 16:00

indianadam a écrit:Pas de marquage type rejet visiblement.
Soit ils ont fait un essai de fraisage sur un boitier type 3 soit c est une erreur.
Un ami m'a fait remarquer que l'échancrure du type 2 est faite au moulage, du coup c est forcément un type 3 vu la forme

Ce n'est pas moulé mais forgé.

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1363
Age : 40
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

G43 ac44 avec boitier pas commun Empty Re: G43 ac44 avec boitier pas commun

Message  indianadam Lun 10 Mai 2021, 16:12

Pardon je m exprime mal, c est un boitier forgé de type 3 sur lequel a ete fraisée la bande panel cut

La matrice du boitier type 2 (et non le moule) est différente
indianadam
indianadam
Membre confirmé
Membre confirmé

Nombre de messages : 421
Age : 38
Localisation : 77
Date d'inscription : 06/03/2016

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
