1890 cuirassier,une de plus. Empty 1890 cuirassier,une de plus.

Message  mèche-capsule Mar 29 Sep 2020, 17:17

Bonsoir,
Je viens tout juste de rentrer une carabine 1890 Cuir..La luminosité n'étant pas top,les photos seront pour un peu plus tard.En attendant,petite question:il manque la baguette,donc quelles sont ses dimensions?diamètre(4,25?),longueur(480,485,495???),pas du filetage.
Existe-t-il des copies actuelles? SERRMI n'en n'a plus.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  chti02 Mar 29 Sep 2020, 20:18

Nan sérieux ?
Une vrai de vrai?
Vivement les photos alors, pour la baguette, aucune idée

------------------------

Semper ad alta
chti02
chti02
Pilier du forum
Pilier du forum

Nombre de messages : 2103
Age : 41
Localisation : Aisne (02)
Date d'inscription : 16/03/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Verchère Mer 30 Sep 2020, 05:21

Certaines cotes sont vraisemblablement les mêmes que sur le mousqueton 92 (planches ICI)

Pour la totalité des cotes, il faudrait disposer de la table de construction des modèles 1890 (qui compte 27 planches).
Pas encore disponible ... à moins que quelqu'un n'en possède un exemplaire ?

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19031
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Invité Mer 30 Sep 2020, 06:39

SERRMI la produisait avec une longueur totale de 485 mm. je regarde si je retrouve la mesure d'époque dans un coin.
Il y a des propriétaires de carabines de cuirassier équipées de leur bonne baguette dans le coin, je ne doute pas que la lumière se fasse.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Lestat Mer 30 Sep 2020, 07:47

Bonjour,

longueur : 481. Diamètre : 4,5. Pour le pas, aucune idée.

Dimensions prises sur une baguette au numéro de l'arme, donc c'est bien la sienne d'origine.

------------------------

https://www.facebook.com/Les-mitrailleurs-107219878172756

1890 cuirassier,une de plus. Banniz11


Recherche tout accessoires pour FM chauchat et mitrailleuses hotchkiss 1914 / St Etienne 1907
Lestat
Lestat
Pilier du forum
Pilier du forum

Nombre de messages : 2221
Age : 37
Date d'inscription : 08/06/2010

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Joedu29 Mer 30 Sep 2020, 09:08

et ben dites donc Very Happy
Avec les bons marquages, la petite étoile et tout?
Joedu29
Joedu29
Membre confirmé
Membre confirmé

Nombre de messages : 460
Age : 34
Date d'inscription : 22/06/2020

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  lysdemai Mer 30 Sep 2020, 11:17

bonjour,
j'attends avec impatience les photos, c'est super.
Bravo pour cette rentrée.
Bien cordialement
Christophe

------------------------

rien ne nous appartient réellement ici bas car nous ne sommes que de passage..

lysdemai
Membre averti
Membre averti

Nombre de messages : 165
Age : 54
Localisation : 13
Date d'inscription : 14/09/2020

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  mèche-capsule Mer 30 Sep 2020, 17:42

Dorbel de damnède,ça fait presque 1h que j"essaie d'envoyer des photos,et au dernier moment,je clique où faut pas,et pouf,tout s'efface,ça donne des envies de PCcide.
Calmons-nous.Tout d'abord,merci pour les renseignements sur la baguette.Yapluka trouver une tige de 4,5.Comme c'est pas vital,ça attendra.
Quelques photos:

1890 cuirassier,une de plus. Dsc02632

1890 cuirassier,une de plus. Dsc02633

1890 cuirassier,une de plus. Dsc02634

1890 cuirassier,une de plus. Dsc02635

1890 cuirassier,une de plus. Dsc02636

1890 cuirassier,une de plus. Dsc02637
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Invité Mer 30 Sep 2020, 17:47

A première vue, elle a l’air superbe 👍
1890 cuirassier,une de plus. 72113
Anonymous
Invité
Invité


Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Lurtz Mer 30 Sep 2020, 18:04

Magnifique !!!! 1890 cuirassier,une de plus. 2863987946
Lurtz
Lurtz
Pilier du forum
Pilier du forum

Nombre de messages : 1130
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  mèche-capsule Mer 30 Sep 2020, 18:17

Je morcelle l'envoi des photos,ça limite l'ampleur des dégats en cas de fausse manip.

1890 cuirassier,une de plus. Dsc02638

1890 cuirassier,une de plus. Dsc02639

1890 cuirassier,une de plus. Dsc02640

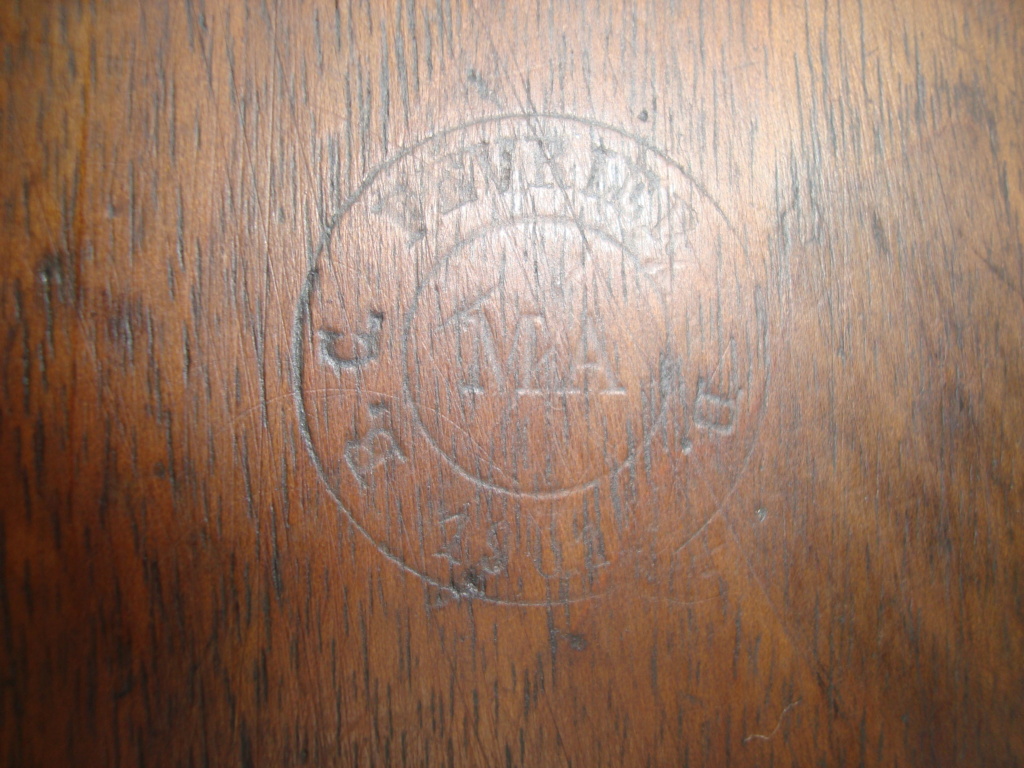

Le macaron est daté de Février 1901,initiales B,C et D(ou B abimé).La crosse a donc été changée.

1890 cuirassier,une de plus. Dsc02641
Le fond du magasin n'est pas au numéro.Il a été remplacé par un de St Etienne.Je n'avais pas remarqué lors de l'achat.Grrr.

1890 cuirassier,une de plus. Dsc02642

1890 cuirassier,une de plus. Dsc02644

1890 cuirassier,une de plus. Dsc02645
Hausse à 2 hauteurs de gradins,marquée N.

1890 cuirassier,une de plus. Dsc02646

1890 cuirassier,une de plus. Dsc02647

Voilà,c'est tout pour aujourd'hui.Précisons que le canon est parfait,arètes des rayures bien vives,aucune oxydation.Au vu des réparations , remplacements et coups sur la crosse,cette arme a du servir.Elle provient d'une ancienne collection.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Joedu29 Mer 30 Sep 2020, 18:32

Sainte-Marie mère de Dieu  1890 cuirassier,une de plus. 122214
Joedu29
Joedu29
Membre confirmé
Membre confirmé

Nombre de messages : 460
Age : 34
Date d'inscription : 22/06/2020

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  3008nato Mer 30 Sep 2020, 18:53

il est très beau , bravo
3008nato
3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 5616
Age : 80
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  donki1967 Mer 30 Sep 2020, 19:19

Quelle beauté! ça se pêche encore ce genre de "poisson"???
En tout cas félicitations.
donki1967
donki1967
Membre expert
Membre expert

Nombre de messages : 634
Age : 57
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  lysdemai Mer 30 Sep 2020, 19:27

Bonsoir,
super chouette, bravo.
Perso je n'en ai jamais rentrée une.
La baguette est identique à celle de la carabine, le pas est le même que pour la baguette de mousqueton 92 ou carabine de gendarmerie 90

Bien cordialement
Christophe

------------------------

rien ne nous appartient réellement ici bas car nous ne sommes que de passage..

lysdemai
Membre averti
Membre averti

Nombre de messages : 165
Age : 54
Localisation : 13
Date d'inscription : 14/09/2020

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  MikeDundee Mer 30 Sep 2020, 22:40

Purée Shocked y’en a qui ont franchement du bol de trouver des raretés comme ça...
félicitations en tout cas, elle a l’air en excellent état !  1890 cuirassier,une de plus. 3361380237
MikeDundee
MikeDundee
Pilier du forum
Pilier du forum

Nombre de messages : 3593
Age : 55
Localisation : Picardie
Date d'inscription : 31/08/2015

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Verchère Jeu 01 Oct 2020, 03:35

Ne manque plus qu'une photo de la culasse complète mais vue du dessous, pour s'assurer que la modification 1908 a bien été effectuée.
La modification 1916 (pour compatibilité 5 coups), ne devrait pas y être.

Pour les pièces, l'inventaire (provisoire) que j'ai dressé indiquerait que cette carabine ne diffère de la carabine de cavalerie 1er type que par la crosse, la plaque de couche et ses vis. Tout le monde est d'accord ?

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19031
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Invité Jeu 01 Oct 2020, 04:44

C'est ça.

Sinon, pour ajouter ma voix au chœur antique : félicitations à l'heureux propriétaire.

 Elle est en bel état. Le pontet-magasin dépareillé, on voit ça de temps en temps sur ce modèle, je ne sais pas pourquoi, ou plutôt si ça a une explication particulière par rapport à la vie de ce modèle particulier.

Que dire? Acier du canon fourni par Jacob Holtzer. L'épreuve "en blanc" n'est pas datée.

Il supporte la marque du Directeur de la MAC en 1891, le Lieutenant-Colonel Arthur LANGLOIS et d'un des deux contrôleurs des armes à feu de l'époque, ici Léonard CHADELIN.
Le poinçon de crosse comporte la marque du Lieutenant-Colonel Jules BAURET, Directeur de la MAC de 1896 à 1902 et probablement celle d'Alfred DUTRANOY. En effet, la liste détaillée des contrôleurs responsables de la réception des armes à feu figurant dans le livre de LOMBARD s'arrête en 1900.

Donc petite note pour ceux qui auraient le livre de Ian, dans le tableau situé à la fin, quand vous voyez que la période pour un certain nombre de contrôleurs de la MAC s'arrête en 1900, c'est à cause de ça. Même si la lettre a pu être utilsée par la suite, on n'est pas sûr qu'il s'agisse bien du même contrôleur. Je dois avoir quelque part un tableau des initiales utilisées sur les armes selon les années que j'ai pu noter, mais c'est dans le MAC Mini qui est en carton pour cause de travaux. Les armes réparées ou recanonnées dans les périodes de vaches maigres, voire de non production, sont pour ça très précieuses. De même que les Lebel "civils" produits en Manufactures après la fin de la production militaire.

Sinon, mais ce n'est guère bouleversant, le poinçon de réception d'origine sur la crosse était vraisemblablement lui aussi de 1891 et postérieur à juin.

Ah oui. Pour la petite histoire. Je suis allé voir entre temps une carabine de Cavalerie et une de Cuirassier pour mesurer leur baguette. Au cas où personne ne se serait manifesté et éventuellement pour noter une quelconque variation. Choux blanc. Elles avaient toutes les deux une baguette de mousqueton, bien sûr pas au numéro, tenant simplement dans le logement "à frottement doux".
Anonymous
Invité
Invité


Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  lysdemai Jeu 01 Oct 2020, 06:20

Bonjour,

la baguette de la carabine de cavalerie et de cuirassier est plus longue que celle de mousqueton.

elle fait environ 48 cm

bien cordialement
Ch.

------------------------

rien ne nous appartient réellement ici bas car nous ne sommes que de passage..

lysdemai
Membre averti
Membre averti

Nombre de messages : 165
Age : 54
Localisation : 13
Date d'inscription : 14/09/2020

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Invité Jeu 01 Oct 2020, 09:38

Oui, je sais. C'est pour ça que je dis que j'ai fait choux blanc et que les baguettes tenaient à frottement doux. 460 mm contre 481 mm (pour celle de Lestat), avec le même décalage du filetage par rapport à l'extrémité arrière, il n'y a pas de risque qu'elles arrivent à attraper le filetage du renfort à oreilles.
Je suis allé voir mes archives photos : vissée à fond, il faut que la tête de la bonne baguette arrive grosso-modo à l'aplomb de la base de l'arrière du guidon. C'est pas toujours évident à voir à cause de la perspective sur les photos, elle paraît souvent plus avancée.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  chti02 Jeu 01 Oct 2020, 10:26

Ha ben oui, c'est sérieux, il en a trouvé une  Shocked.
Dans le cas ou on tombe sur une cuir modifié m16, dans quel fourchette de numéro de série faut il tomber? Merci

------------------------

Semper ad alta
chti02
chti02
Pilier du forum
Pilier du forum

Nombre de messages : 2103
Age : 41
Localisation : Aisne (02)
Date d'inscription : 16/03/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  mèche-capsule Jeu 01 Oct 2020, 11:01

Verchère a écrit:Ne manque plus qu'une photo de la culasse complète mais vue du dessous, pour s'assurer que la modification 1908 a bien été effectuée.
La modification 1916 (pour compatibilité 5 coups), ne devrait pas y être.

Pour les pièces, l'inventaire (provisoire) que j'ai dressé indiquerait que cette carabine ne diffère de la carabine de cavalerie 1er type que par la crosse, la plaque de couche et ses vis. Tout le monde est d'accord ?
Voilà donc les photos de la culasse par dessous:

1890 cuirassier,une de plus. Dsc02648

1890 cuirassier,une de plus. Dsc02649

J'avoue mon ignorance,en quoi consistent ces modifications?
J'ai vérifié le canal de baguette au moyen d'une tige fine qui arrive en butée.A L'embase du guidon,je trouve 485mm.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Invité Jeu 01 Oct 2020, 20:49

La modification 1908, c'est l'espèce d'échancrure usinée à gauche du dessous de la culasse (ou à droite quand elle est à l'endroit). C'est destiné à faciliter le mouvement de la culasse avec l'ogive pointue de la balle D qui semblait poser des problèmes par rapport à la balle M.
Verchère a fait un montage photo pour simuler l'ancien usinage ici :
https://www.tircollection.com/t41259p25-mousquetons-en-1925-points-de-detail#560179

La partie de la modification 16 à laquelle il est fait allusion est l'élargissement du passage du clip : le cinq coup présentant une "courbe", il a fallu élargir le passage pour lui permettre de prendre le "virage" sans trop frotter.
Le même sujet que celui mis en lien plus haut en parle.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  FUEGO Jeu 01 Oct 2020, 23:05

Flûte ! Je me suis fait griller la politesse !
...je présenterai donc celui que je viens de rentrer plus tard  1890 cuirassier,une de plus. 72113


Bravo pour cette superbe acquisition doublement intéressante.

En effet ce A10631 marqué "Mle 1890 M" semble confirmer la tendance qui voudrait que les armes postérieures à A10000 soient presque systématiquement ainsi marquées (il y a cependant des exceptions) alors que les armes antérieures à A10000 ne le sont jamais (pas encore d'exception connue).

Il semble y avoir un consensus pour expliquer ce "M" (et le "MD" sur d'autres armes du système BERTHIER) par une "M"odification reçue en manufacture qui pourrait être la modification de 1908...
...ou pas: nous espérons toujours l'exhumation d'une note ou d'une DM qui expliquerait concrètement la signification exacte de ce "M". salut
Pendant que les armes surnuméraires tenues en stock et portant des numéros au-delà de A10000 retournaient majoritairement en manufacture pour être ainsi modifiées, les armes portant des numéros sous A10000, en dotation dans les 12 régiments de cuirassier reçurent probablement les mêmes modifications dans leurs armureries régimentaires respectives.
...donc sans l'apposition dudit "M" !
Hypothèse à confirmer.

l'estampille "février 1901" est une curiosité supplémentaire car une arme n'était pas sensée être réceptionnée après une réparation mais nous savons que de nombreux mousquetons réparés dans les années 20 furent ainsi estampillés.

FUEGO
Pilier du forum
Pilier du forum

Nombre de messages : 2271
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014

Revenir en haut Aller en bas

1890 cuirassier,une de plus. Empty Re: 1890 cuirassier,une de plus.

Message  Verchère Ven 02 Oct 2020, 05:14

Ne disposant bien sûr pas d'une culasse non modifiée 1908, j'avais fait une simulation avec un corps de culasse Gras, dont le dessous présente la même rainure d'éjecteur.
Il s'avérerait que ce n'est pas la balle D qui pose problème, mais l'absence de balle Mle 1886 !
C'est à dire qu'avec la balle à bout rond, la cartouche supérieure du magasin appuie sous la culasse (dans la rainure d'éjecteur) par 3 points (naissance de l'ogive de la balle, angle r1 de l'épaulement, bourrelet).
Avec la balle D l'appui avant disparaît, la poussée du magasin est moins bien répartie, et au moment du verrouillage ça gratte sensiblement plus ; le fait d'abattre ou arrondir certaines arêtes améliore bien les choses.
L'arrondissement de l'arête gauche du puits de magasin m'a paru supprimer un grattement lors de l'introduction d'un clip, lié au fait qu'on a un peu tendance à l'enfoncer de travers, en le poussant souvent vers la gauche (mais jamais vers la droite).

Cette modification 1908 paraît donc être l'association de deux améliorations distinctes, assez minimes, dont le besoin et la mise en pratique n'auraient émergé qu'au fil de l'utilisation...
Il se pourrait alors que la note de 1908 ne soit que la généralisation (à effectuer dans les corps de troupe sur les armes en service) d'optimisations progressivement mises au point et peut-être déjà systématiques en manufacture...
Sans doute y-a t'il dans les archives quelques correspondances relatives à ça.

On notera que le profil "à double cône" du corps d'étui paraît tout à fait adapté à la balle Mle 1886, le contact en 3 points étant sans doute aussi utile dans un magasin de Lebel. Peut-être ne faut-il donc pas y voir (comme ça se dit souvent) le résultat d'une conversion hâtive du 11 mm Gras (on aurait tout aussi bien pu raccorder la base Ø 14 à l'épaulement par un seul tronc de cône). Mais au contraire le fruit d'une étude soignée...
Etant donné le court délai qui fut laissé pour convertir le Kropatschek Mle 1885 en Lebel Mle 1886, il y a peut-être moins de chances de trouver en archives des correspondances relatives à ce point, avec exposé des options et argumentation.


FUEGO a écrit:... Pendant que les armes surnuméraires tenues en stock et portant des numéros au-delà de A10000 retournaient majoritairement en manufacture pour être ainsi modifiées, les armes portant des numéros sous A10000, en dotation dans les 12 régiments de cuirassier reçurent probablement les mêmes modifications dans leurs armureries régimentaires respectives.
...donc sans l'apposition dudit "M" !Hypothèse à confirmer.
A confirmer certes, mais assurément séduisante.

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19031
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
