Steyr Mannlicher M95 (Un peu d'histoire...) Empty Steyr Mannlicher M95 (Un peu d'histoire...)

Message  gavach le Dim 10 Mai 2020, 18:40

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_10

Le dernier tiers du XIXe siècle est, pour l’industrie armurière, une importante période de progrès technique. A cette époque, les militaires ont compris que le soldat engagé sur le champ de bataille est vulnérable lorsqu’il recharge son arme : pendant ce laps de temps, il n’est pas en capacité de tirer. L’objectif est donc de réduire le temps de rechargement…

C’est dans cet esprit que le fusil à verrou Steyr-Mannlicher Repetier Gewehr M95 (fusil à répétition Modèle 1895) est développé par le concepteur d’arme autrichien Ferdinand Ritter Von Mannlicher.

Directement inspiré du fusil Steyr 1890, le modèle 1895 est fabriqué dans les usines Steyr (Autriche) et à Budapest (Hongrie), de 1895 à 1918. La production totale s’élève à 3 millions d’exemplaires. Les exemplaires fabriqués en Autriche sont marqués "Steyr M.95" et ceux fabriqués en Hongrie sont marqués "Budapest M.95".

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_11

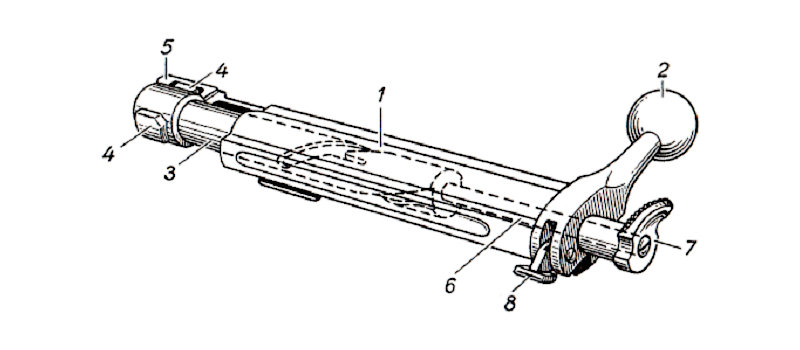

Sur le M95, la monture en bois se prolonge presque jusqu'au bout du canon. La crosse est de type demi-pistolet. Un garde main recouvre le canon sur presque toute la longueur du fût. Les garnitures se composent d'une grenadière, un embouchoir et une plaque de couche en acier. Les organes de visée sont constitués d'un guidon et d'une hausse à curseur gradué. La sécurité est située sur le côté arrière gauche de la culasse (pièce N°8 sur le schéma ci-dessous).

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_12

Dans le paysage des armes règlementaires de la fin du XIXe siècle, la particularité du M95 est d’être doté d’une culasse linéaire. Sur les autres fusils à verrou de l’époque, la manipulation de la culasse nécessite quatre mouvements : basculer le levier vers le haut, tirer la culasse en arrière, repousser la culasse vers l’avant, basculer le levier vers le bas. Sur le Steyr 1895, cette opération se fait en deux mouvements seulement : tirer la culasse vers l’arrière, puis la repousser vers l’avant. Cela permet de réduire le temps du rechargement : deux mouvements nécessitent forcément moins de temps que quatre… C’est la raison pour laquelle le M95 est surnommé le "Ruck-Zuck" ("très rapide" en argot allemand).



La conception du M95 le rend donc plus rapide à utiliser. Il peut atteindre une cadence de tir plus rapide que n'importe quel fusil à verrou classique. Mais comme toutes les armes à culasse linéaire, le M95 comporte plus de pièces mobiles, afin de réduire le nombre de mouvements effectués par le tireur pour actionner le levier d’armement. Et cette complexité mécanique rend l'arme plus susceptible de se bloquer qu'un fusil à verrou classique.

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_10

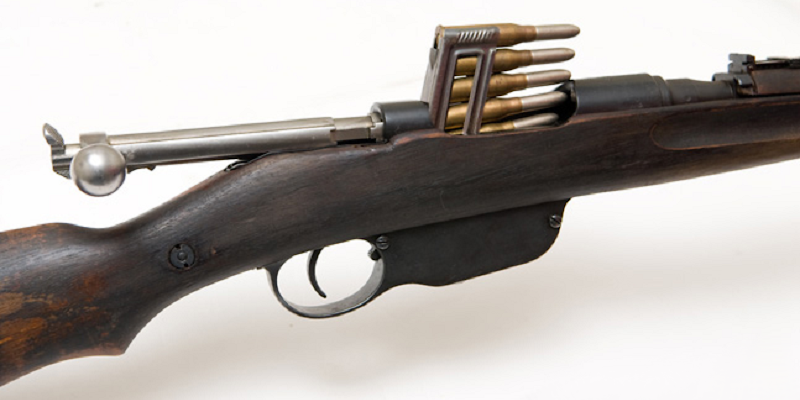

Le système de rechargement par clip présente également des avantages et des inconvénients. S'il est maintenu propre, il est plus rapide que tout autre système de rechargement manuel. Mais l’ouverture située au dessous de l’arme facilite l’entrée de la saleté, la boue et  la poussière dans le mécanisme. Les clips peuvent être retirés par le haut (avec la culasse ouverte), en appuyant sur le bouton-poussoir situé à l'intérieur du pontet. Mais un soldat ayant tiré une partie de son clip doit se contenter des balles restantes, ou éjecter le clip afin d’en insérer un nouveau. Sur le champ de bataille, cet inconvénient peut s’avérer désastreux.

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_13

Produit à l'origine en calibre 8x50R, le M95 est le fusil règlementaire de l'armée austro-hongroise de 1895 à 1918. L'arme est livrée avec une baïonnette à lame de dix pouces, dont le tranchant est dirigé vers le haut lorsqu'elle est montée sur le fusil.

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_14

Dans les années 1920-1930, Les M95 sont modernisés par les principaux pays utilisateurs et connaissent à nouveau le front durant la Seconde Guerre Mondiale.

En 1924, certains M95 sont convertis dans le calibre allemand 8×57 Mauser. Désignés sous l’appellation M95/24, ces fusils servent notamment en Yougoslavie et en Bulgarie.

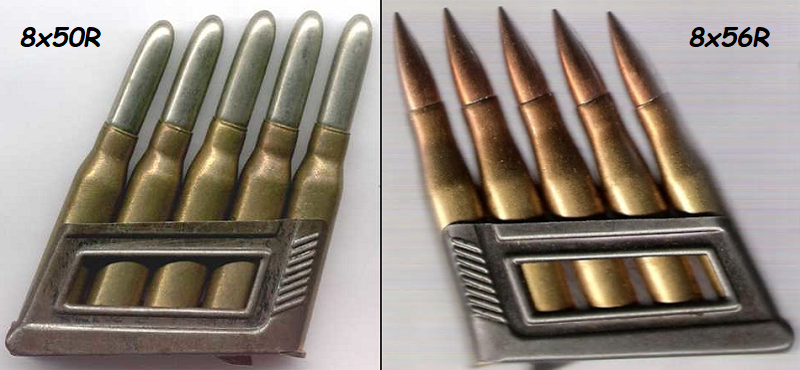

En 1930, l'Autriche convertit la plupart des M95 en calibre 8x56R (plus puissant), utilisant les mêmes clips que le fusil d’origine. Les exemplaires ainsi modifiés sont connus sous l’appellation 95/30S. La lettre "S", marquée sur le tonnerre, indique la transformation en calibre 8x56R.

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_16

En 1931, la Hongrie convertit également la plupart de ses M95 dans le calibre 8x56R. Les exemplaires ainsi modifiés, connus sous l’appellation 95/31M, utilisent les mêmes clips que le fusil d’origine et sont marqués de la lettre "H" sur le tonnerre.

Pendant la Seconde Guerre Mondiale, de nombreux fusils M95 sont encore utilisés par les armées hongroises, bulgares et italiennes, ainsi que par certaines forces de police allemandes.

Steyr Mannlicher M95 (Un peu d'histoire...) Image_10

Dans la famille du M95, on trouve essentiellement :

- Le fusil M95
Munition : 8x50R
Longueur : 128 cm
Canon : 76 cm

- Le fusil court M95 (mousqueton)
Munition : 8x50R
Longueur : 100 cm
Canon : 48 cm

- La carabine de cavalerie M95 (avec tunnel de visée sur le guidon et sans patte d’attache pour baïonnette)
Munition : 8x50R
Longueur : 100 cm
Canon : 48 cm

- Le fusil court M95/24
Munition : 8x57 Mauser
Longueur : 100 cm
Canon : 48 cm

- Les fusils courts 95/30S et 95/31M
Munition : 8x56R
Longueur : 100 cm
Canon : 48 cm

Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_15

Les conflits dans lesquels le M95 a servi :

- Révolte des boxers en Chine (1900-1901)
- Guerre des Balkans (1912-1913)
- Première Guerre Mondiale (1914-1918)
- Conflit austro-slovène en Carinthie (1918-1919)
- Révolution hongroise (1919)
- Guerre soviéto-polonaise (1919-1921)
- Seconde guerre italo-éthiopienne (1935-1936)
- Guerre civile espagnole (1936-1939)
- Seconde Guerre Mondiale (1939-1945)
- Guerre civile grecque (1946-1949)

Steyr Mannlicher M95 (Un peu d'histoire...) Image_10

Les pays utilisateurs du M95 (d’origine ou modifié) :

- Albanie : 4000 exemplaires commandés en 1911 par le comité révolutionnaire albanais.
- Allemagne : utilisation pendant la Seconde Guerre Mondiale, notamment par la police.
- Autriche : arme règlementaire de 1895 à la Deuxième Guerre Mondiale (calibre 8x50R et 8x56R).
- Bulgarie : de 1898 à 1903, commande de 83000 fusils longs et 2000 carabines.
- Chine : entre 1899 et 1911, commande pour équiper l’armée de la dynastie Qing en Mandchourie (Wuwei Corp),  en complément des fusils Mauser.
- Espagne : pendant la guerre civile (1936-1939), la Russie achète à la Pologne 20000 exemplaires et les envoie aux forces républicaines communistes espagnoles. Mais cette commande est interceptée par les nationalistes de Franco.
- Ethiopie : commandes effectuées entre les deux guerres mondiales.
- Finlande : 2300 exemplaires commandés dans les années 1920 (marqués "SA").
- Grèce : commande de M95/24 en calibre 8x57 Mauser. D'autres exemplaires fournis par la Bulgarie et la Yougoslavie aux communistes grecs pendant la Guerre civile (1946-1949).
- Hongrie : arme règlementaire de 1895 à la Deuxième Guerre Mondiale (calibre 8x50R et 8x56R).
- Italie : exemplaires reçus après la Première Guerre Mondiale au titre de réparation de guerre et affectés aux troupes coloniales en Afrique Orientale Italienne (marqués "AOI").
- Pologne : commande effectuée dans les années 1920 pour la police.
- Russie : pendant la Première Guerre Mondiale, les exemplaires pris à l’ennemi sont utilisés dans l’armée russe, en complément des fusils Mosin-Nagant.
- Serbie : exemplaires pris à la Bulgarie (pendant la guerre des Balkans) et reçus de l’Autriche-Hongrie (au titre des réparations de guerre), ettransmis ensuite à la Yougoslavie.
- Slovénie : exemplaires pris à l’Autriche-Hongrie pendant la guerre en Carinthie, puis transmis à la Yougoslavie.
- Tchécoslovaquie : 200000 exemplaires commandés, puis revendus à la Bulgarie dans les années 1930.
- Turquie ? (je n'ai pas trouvé d'informations probantes sur la présence du M95 en Turquie).
- Yougoslavie : exemplaires reçus de la Serbie et de la Slovénie, utilisés dans leur calibre d’origine par la gendarmerie. 122000 exemplaires sont ensuite convertis en calibre 8x57 Mauser et utilisés pendant la Seconde Guerre Mondiale par l’armée yougoslave.

Steyr Mannlicher M95 (Un peu d'histoire...) Image_11

Après la Seconde Guerre Mondiale, de nombreux fusils M95 sont revendus sur le marché civil, en tant qu'armes de tir ou collection. Certains exemplaires prennent le chemin des guérillas africaines dans les années 1970 (notamment en Somalie, pendant la guerre de l'Ogaden en 1977-1978).

Steyr Mannlicher M95 (Un peu d'histoire...) Z_afri10


Dernière édition par gavach le Lun 18 Mai 2020, 22:40, édité 3 fois
gavach
gavach
Membre expert
Membre expert

Nombre de messages : 699
Age : 53
Localisation : Occitanie
Date d'inscription : 27/05/2011

http://oldguns-blackpowder.forumgratuit.org/forum

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  EKAERGOS le Dim 10 Mai 2020, 19:03

Bon reportage mais Very Happy :
- Pour la munition de 8x50R il est bon de préciser que celle ci est la M93 ,certes antérieure au armes M95 mais ceux ci étaient établis pour pouvoir tirer aussi la munition précédente apparue avec le Mle 1890 soit une 8x52 R. Ce qui emm... ennuie bien ceux qui essaient de les faire revivre et se demande le pourquoi de ce "free-bore" aussi important....après avoir fait le bonheur de certains armuriers avant 2013 qui les vendaient en 5 eme catégorie après les avoir "transformés" scratch ;avec un minimum de travail Steyr Mannlicher M95 (Un peu d'histoire...) 335982 ; en 8,2x53R Lapua.

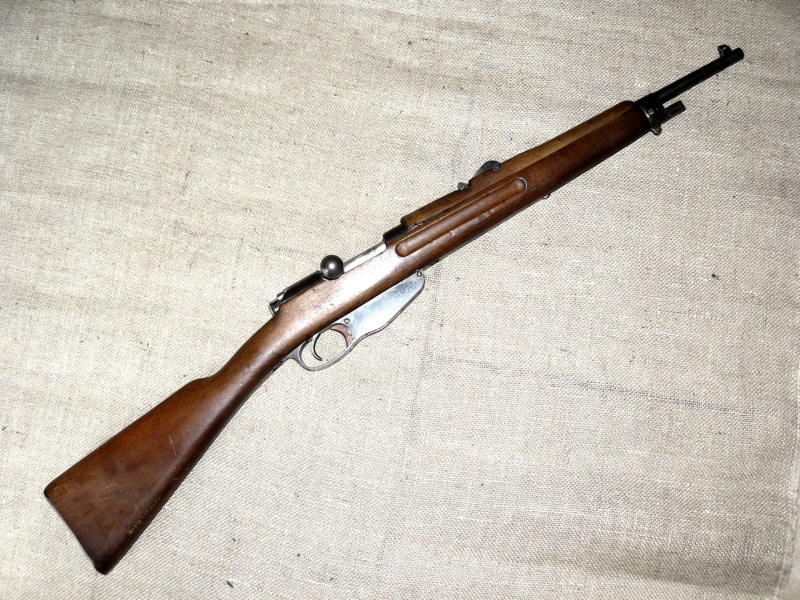

-Cà c'est pas un M95,tout au moins d'origine ;voir le magasin rectiligne avec planchette élévatrice de plus la chambre paraît un peu rectiligne pour la 8x50 R...
Steyr Mannlicher M95 (Un peu d'histoire...) Steyr_15
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 3100
Age : 61
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  gavach le Dim 10 Mai 2020, 19:27

Merci pour ces précisions concernant la munition (que j'ignorais, d'ailleurs).
Et pour les "approximations" du schéma didactique sur la forme du magasin, de la planchette élévatrice et de la chambre… effectivement, tu as raison… mais ce n'est qu'un schéma.

Wink
gavach
gavach
Membre expert
Membre expert

Nombre de messages : 699
Age : 53
Localisation : Occitanie
Date d'inscription : 27/05/2011

http://oldguns-blackpowder.forumgratuit.org/forum

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  pat1418 le Dim 10 Mai 2020, 19:32

Oui,
 difficile de trouver quelque chose de simple pour le rechargement…
pat1418
pat1418
Membre
Membre

Nombre de messages : 14
Age : 47
Localisation : ALLIER
Date d'inscription : 15/04/2020

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Pâtre le Dim 10 Mai 2020, 19:41

salut

gavach a écrit:...
- Pays-Bas : exemplaires convertis en calibre 6,5x54R.
...
- Portugal : exemplaires convertis en calibre 22 lr pour l’entraînement des troupes portugaises.
- Roumanie : utilisation du M95 pendant la Seconde Guerre Mondiale.
...

Les Pays-Bas & le Portugal ont bien adopté un "Steyr-Mannlicher" 1895. Mais ce n'est pas le même!
C'est un "Steyr-Mannlicher" à culasse "conventionnelle" basé sur le modèle 1893 adopté par la Roumanie. Avec le même calibre 6,5x53R

Le Portugal a ultérieurement transformé ces armes en 22lr-monocoup.


Roumanie : http://www.armeetpassion.com/mannlicherroumain1893.html

Portugal : http://www.armeetpassion.com/mannlicherportugais1895.html

Gouda : http://www.armeetpassion.com/steyr95hollandais.html

Steyr Mannlicher M95 (Un peu d'histoire...) 72113

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 4732
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  julienr le Dim 10 Mai 2020, 19:49

Super intéressant, merci !

Cela m'amène 2 questions :)
Les M95/24 disposent-ils du même système de clips que les M91 normaux ?
J'imagine que seuls les M95 sont classés en D ?

julienr
Membre averti
Membre averti

Nombre de messages : 195
Age : 38
Date d'inscription : 04/06/2019

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Joel_ le Dim 10 Mai 2020, 19:55

Pâtre a écrit:salut

gavach a écrit:...
- Pays-Bas : exemplaires convertis en calibre 6,5x54R.
...
- Portugal : exemplaires convertis en calibre 22 lr pour l’entraînement des troupes portugaises.
- Roumanie : utilisation du M95 pendant la Seconde Guerre Mondiale.
...

Les Pays-Bas & le Portugal ont bien adopté un "Steyr-Mannlicher" 1895. Mais ce n'est pas le même!
C'est un "Steyr-Mannlicher" à culasse "conventionnelle" basé sur le modèle 1893 adopté par la Roumanie. Avec le même calibre 6,5x53R

Le Portugal a ultérieurement transformé ces armes en 22lr-monocoup.

Steyr Mannlicher M95 (Un peu d'histoire...) 72113
Steyr 1898-46. J'ai fait le TAR une fois avec le mien.

Pour le M95 rectiligne, il me semble qu'il y en a aussi eu chambrés en 8x57...

------------------------

Steyr Mannlicher M95 (Un peu d'histoire...) 3386325084d572ee7e1535
Joel_
Joel_
Pilier du forum
Pilier du forum

Nombre de messages : 1232
Age : 59
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Pâtre le Dim 10 Mai 2020, 20:08

salut

Armes qui ne reçoivent, il me semble, que peu de considération. Même si le classement en D-e leur a fait prendre pas mal de valeur pécuniaire.

Ce qui est étonnant.

D'un point de vue collection, c'est une arme qui a un long vécu comme arme réglementaire. Ayant participé au premier conflit mondial.
D'un point de vue mécanique: entre la culasse & le système d'alimentation, on a deux trucs extraordinaires!
D'un point de vue "tir", c'est loin d’être ridicule.

Il y a quand même un truc important, sur cette arme, qui est rarement relevé. La crosse est à "demi-pistolet".
Ce n'est cependant pas une première, pour les Austro-hongrois. toute la série des fusils à culasse linéaire ont cette particularité: '85/86, '88, '90, '95.
On peu y associer la carabine Früwirth 1872, le fusil Werndl 1867, qui disposent d'un "repose-doigts" qui fait le même office

Il me semble qu'aucune autre arme ne bénéficie de ce dispositif avant le modèle '98 de Mauser. Et que les autres armes sont toutes "post-1900". (Lee-Enfield, Schmidt-Rubin, MAS '36! Very Happy , etc)


Steyr Mannlicher M95 (Un peu d'histoire...) 72113


Dernière édition par Pâtre le Dim 10 Mai 2020, 20:18, édité 1 fois

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 4732
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Pâtre le Dim 10 Mai 2020, 20:13

salut
julienr a écrit:...
Les M95/24 disposent-ils du même système de clips que les M91 normaux ?
...
Question scratch Question scratch

Steyr Mannlicher M95 (Un peu d'histoire...) 72113

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 4732
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  julienr le Dim 10 Mai 2020, 20:21

Enorme faute de frappe !  Embarassed Embarassed Embarassed

Evidemment il fallait lire la question suivante : Les M95/24 disposent-ils du même système de clips que les M95 normaux ?

Je crois que ça va finir par se voir, que j'aime un peu trop mon Mosin Nagant clown

julienr
Membre averti
Membre averti

Nombre de messages : 195
Age : 38
Date d'inscription : 04/06/2019

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  EKAERGOS le Dim 10 Mai 2020, 20:21

julienr a écrit:Super intéressant, merci !

Cela m'amène 2 questions :)
Les M95/24 disposent-ils du même système de clips que les M91  M95 normaux ?
J'imagine que seuls les M95 sont classés en D ?
Cà dépend.... Very Happy
Voir les excellents posts d'HELIX sur le sujet ,dans lesquels figurent des schémas visiblement d'origine yougoslave qui semble indiquer qu'il y a eu deux sortes de M95/24 en 7,92x57 S Mauser
- Une conservant le système Mannlicher avec le clip ;modifié vu la taille différente des culots (?); introduit,avec le bras élévateur d'origine appuyant sur les cartouche
- Une autr e utilisant un magasin à pile unique (genre Mauser belge 1889,ou turc Mle 1890) avec planchette élévatrice approvisionné par lame-chargeur Mauser classique.
Pour les autres conversions en 7,92x57 : tchécolovaques ,polonaises (?),grecques (?) ...???? scratch study scratch study scratch

 "J'imagine que seuls les M95 sont classés en D ?" Ben Non ! dans sa grande bonté  Steyr Mannlicher M95 (Un peu d'histoire...) 335982 nos autorités ont estimé que les modèles en 8x56 R étaient aussi en D

Pour ce qui est des Mannlicher soi-disant "Portugais" et plus exactement des carabines de cavalerie converties en 22LR à un coup
,il semble bien que celles ci n'aient jamais vu les bords du Tage cette attribution s'étant faite sur la base du Monogramme "CI" censé être celui de "Charles (Carlos) 1er" qui a régné de 1889 à 1908.
En fait il s'agirait de carabines de cavalerie roumaines (Mle 1892 ?) originellement en 6,5x53 R et le monogramme celui de Carol 1er

1Carol Ier22 mai 188110 octobre 1914HohenzollernRoi de Roumanie
Les armes roumaines adoptées en 1892 sont similaires ;dans leurs grandes lignes; à celles adoptées quelques années plus tard par les Pays-Bas
salut


Dernière édition par EKAERGOS le Dim 10 Mai 2020, 20:40, édité 1 fois
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 3100
Age : 61
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  julienr le Dim 10 Mai 2020, 20:24

Merci pour ces infos !

J'aime beaucoup le rechargement linéaire et le système de clips de Mannlicher ...

Un jour, je me pencherai sur la question du 8x56R donc ... :roll:

julienr
Membre averti
Membre averti

Nombre de messages : 195
Age : 38
Date d'inscription : 04/06/2019

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  kirvari39 le Dim 10 Mai 2020, 20:39

Bon travail sur un fusil peut courant sur nos pas de tir , pour la photo de la cartouche 8x56R elle ressemble plutôt à de la 303 .
kirvari39
kirvari39
Pilier du forum
Pilier du forum

Nombre de messages : 1228
Age : 62
Date d'inscription : 15/06/2011

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  CLOSDELIF le Dim 10 Mai 2020, 20:41

Pâtre a écrit:salut

gavach a écrit:...
- Pays-Bas : exemplaires convertis en calibre 6,5x54R.
...
- Portugal : exemplaires convertis en calibre 22 lr pour l’entraînement des troupes portugaises.
- Roumanie : utilisation du M95 pendant la Seconde Guerre Mondiale.
...

Les Pays-Bas & le Portugal ont bien adopté un "Steyr-Mannlicher" 1895. Mais ce n'est pas le même!
C'est un "Steyr-Mannlicher" à culasse "conventionnelle" basé sur le modèle 1893 adopté par la Roumanie. Avec le même calibre 6,5x53R

Le Portugal a ultérieurement transformé ces armes en 22lr-monocoup.


Roumanie : http://www.armeetpassion.com/mannlicherroumain1893.html

Portugal : http://www.armeetpassion.com/mannlicherportugais1895.html

Gouda : http://www.armeetpassion.com/steyr95hollandais.html

Steyr Mannlicher M95 (Un peu d'histoire...) 72113
Oui....la liste est fausse, il existe bien deux types de systèmes Mannlicher 95, et les armes adoptées par les Pays bas sont à  armement traditionnel en 4 mouvements.
Mais cet article est très bien réalisé !!!!!
J'ai les deux systèmes....et les deux sont bien agréables à utiliser!

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 19960
Age : 68
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  gavach le Dim 10 Mai 2020, 21:46

Pâtre a écrit:
gavach a écrit:...
- Pays-Bas : exemplaires convertis en calibre 6,5x54R.
...
- Portugal : exemplaires convertis en calibre 22 lr pour l’entraînement des troupes portugaises.
- Roumanie : utilisation du M95 pendant la Seconde Guerre Mondiale.

Les Pays-Bas & le Portugal ont bien adopté un "Steyr-Mannlicher" 1895. Mais ce n'est pas le même!
C'est un "Steyr-Mannlicher" à culasse "conventionnelle" basé sur le modèle 1893 adopté par la Roumanie. Avec le même calibre 6,5x53R

Le Portugal a ultérieurement transformé ces armes en 22lr-monocoup.

Merci pour ces précisions, Pâtre.
J'en prends bonne note dans ma "documentation personnelle" et je corrige le post initial.

salut
gavach
gavach
Membre expert
Membre expert

Nombre de messages : 699
Age : 53
Localisation : Occitanie
Date d'inscription : 27/05/2011

http://oldguns-blackpowder.forumgratuit.org/forum

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  gavach le Dim 10 Mai 2020, 22:28

kirvari39 a écrit:Bon travail sur un fusil peut courant sur nos pas de tir , pour la photo de la cartouche 8x56R elle ressemble plutôt à de la 303 .

Effectivement, j'ai aussi un doute...
Je remplace la photo dans le post initial.
Merci pour ta participation.

salut
gavach
gavach
Membre expert
Membre expert

Nombre de messages : 699
Age : 53
Localisation : Occitanie
Date d'inscription : 27/05/2011

http://oldguns-blackpowder.forumgratuit.org/forum

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Verchère le Lun 11 Mai 2020, 04:34

Dans la liste des divers modèles :
- il y a des fusils rechambrés 8x56R qui sont restés "longs" (certes pas beaucoup, semble-t'il)
- les fusils courts peuvent avoir été directement fabriqués sous ce format, ou obtenus par raccourcissement de fusils longs (la crosse porte alors entre autres la trace du déplacement des boucles, et la hausse est restée celle du fusil, inchangée).

gavach a écrit:... Et pour les "approximations" du schéma didactique sur la forme du magasin ... ce n'est qu'un schéma.
Non, c'est un mécanisme modifié, vraisemblablement pour 8x57. Les bras articulés de l'élévateur Mannlicher ne peuvent pas schémato-dégénérer ainsi...



Le mécanisme de culasse est très intéressant ; sa fabrication demandait certainement quelques machines spécifiques et faisait visiblement un large appel aux procédés de rabotage (raboteuse, étau-limeur, mortaiseuse), ce qui n'est pas si courant. En examinant bien le corps de culasse, on constate qu'il comporte plusieurs petits éléments rapportés, non flagrants à première vue.

Le chargement en 2 temps impose toutefois une certaine vigueur dans le mouvement, qui paraît donc bien brutal en comparaison d'un Berthier ou Mauser.
Le démontage de la culasse n'est pas des plus simples, ni des plus rapides, ni des plus doux ! D'autant que le système d'encliquetage des positions de la tête mobile est souvent trop faible, vraisemblablement par suite de l'avachissement de l'extracteur).
Le chargeur n'est pas réversible (c'est sans doute la principale raison d'être des côtes en relief sur les lèvres) ; ces magasins "Mannlicher original" sont donc plutôt moins commodes que de nombreux magasins "genre Mannlicher" (Berthier, Carcano, G88).

La prise de rayures est assez atypique, dans le sens où le logement de collet (conique) n'est pas délimité et se prolonge avec la même conicité pour former le logement de balle, puis toujours avec la même conicité la prise de rayures (bien lointaine). La modification en 8x56R n'a pas totalement fait disparaître le vol libre énorme qui en résulte.

On notera que la chambre du M.95 copie celle du M.88 (culasse déjà rectiligne, mais à étai), et qu'aux mêmes époques les Mles 1886 et 1890 français avaient eux-aussi une chambre atypique (très différente de l'autrichienne) ; idem pour le Mle 1889 suisse (encore très différente des deux autres). Visiblement, c'était l'époque des tâtonnements...

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 11468
Age : 62
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  LP le Lun 11 Mai 2020, 08:48

Pâtre a écrit:salut

Armes qui ne reçoivent, il me semble, que peu de considération. Même si le classement en D-e leur a fait prendre pas mal de valeur pécuniaire.

Ce qui est étonnant.

D'un point de vue collection, c'est une arme qui a un long vécu comme arme réglementaire. Ayant participé au premier conflit mondial.
D'un point de vue mécanique: entre la culasse & le système d'alimentation, on a deux trucs extraordinaires!
D'un point de vue "tir", c'est loin d’être ridicule.
Oui c'est une carabine vraiment sympa, et pas ridicule en cible. La détente serait meilleure, elle ferait encore bien mieux.
LP
LP
Pilier du forum
Pilier du forum

Nombre de messages : 2094
Age : 63
Date d'inscription : 28/02/2010

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty VOLKSSTURM

Message  EKAERGOS le Lun 11 Mai 2020, 10:38

Steyr Mannlicher M95 (Un peu d'histoire...) Q-Volks-2

Steyr Mannlicher M95 (Un peu d'histoire...) Bundesarchiv_Bild_146-1974-120-23A%2C_Bewaffnung_von_Volkssturmm%C3%A4nnern
Steyr Mannlicher M95 (Un peu d'histoire...) Bundesarchiv_Bild_146-1979-107-09%2C_Volkssturmmann_mit_Gewehr

Bonjour
Quelques photos de M95 Longs distribués aux "Volkssturm" fin 44 /45 ,je n'ai pas résisté au plaisir de vous mettre la première ,même si ce n'est pas un M95......mais un M88/90 Shocked  (voir l'échancrure entre le pontet et le magasin)
salut
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 3100
Age : 61
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Chrismo le Lun 11 Mai 2020, 11:46

Bonjour,
Savez-vous où je pourrai me procurer le ressort à lame repère 30? ou trouver un tuto pour en confectionner un ?

Steyr Mannlicher M95 (Un peu d'histoire...) Vue_zo10
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 152
Age : 73
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Pâtre le Lun 11 Mai 2020, 12:16

salut

Vérifier l'adéquation de la pièce:
https://www.guns-and-more.com/Ersatzteile-Ausland-Langwaffen/Steyr-M95/Zubringerfeder-fuer-Steyr-M95-unten.html

Commander plutôt plusieurs articles: pas de solutions à bas coût (lettre). Et donc, coût d'environ 20€ pour un envoi en France...

Steyr Mannlicher M95 (Un peu d'histoire...) 72113

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 4732
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  CLOSDELIF le Lun 11 Mai 2020, 12:26

gavach a écrit:
Pâtre a écrit:
gavach a écrit:...
- Pays-Bas : exemplaires convertis en calibre 6,5x54R.
...
- Portugal : exemplaires convertis en calibre 22 lr pour l’entraînement des troupes portugaises.
- Roumanie : utilisation du M95 pendant la Seconde Guerre Mondiale.

Les Pays-Bas & le Portugal ont bien adopté un "Steyr-Mannlicher" 1895. Mais ce n'est pas le même!
C'est un "Steyr-Mannlicher" à culasse "conventionnelle" basé sur le modèle 1893 adopté par la Roumanie. Avec le même calibre 6,5x53R

Le Portugal a ultérieurement transformé ces armes en 22lr-monocoup.

Merci pour ces précisions, Pâtre.
J'en prends bonne note dans ma "documentation personnelle" et je corrige le post initial.

salut
Et pour permettre de bien visualiser ces autres Mannlicher 1895, voici une Karabijn Néerlandaise:
Steyr Mannlicher M95 (Un peu d'histoire...) 1_kar_10Steyr Mannlicher M95 (Un peu d'histoire...) 2_kar_10

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 19960
Age : 68
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Pâtre le Lun 11 Mai 2020, 13:31

salut

et surtout la culasse:

Steyr Mannlicher M95 (Un peu d'histoire...) Photo701

Comparée à une culasse "Austro-Hongroise":
Steyr Mannlicher M95 (Un peu d'histoire...) Photo702

Steyr Mannlicher M95 (Un peu d'histoire...) 72113

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 4732
Age : 49
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Chrismo le Lun 11 Mai 2020, 13:59

Pâtre a écrit:salut

Vérifier l'adéquation de la pièce:
https://www.guns-and-more.com/Ersatzteile-Ausland-Langwaffen/Steyr-M95/Zubringerfeder-fuer-Steyr-M95-unten.html

Commander plutôt plusieurs articles: pas de solutions à bas coût (lettre). Et donc, coût d'environ 20€ pour un envoi en France...

Steyr Mannlicher M95 (Un peu d'histoire...) 72113
Merci pour le renseignement cheers salut

Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 152
Age : 73
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

Steyr Mannlicher M95 (Un peu d'histoire...) Empty Re: Steyr Mannlicher M95 (Un peu d'histoire...)

Message  Verchère le Mar 12 Mai 2020, 05:19

Chrismo a écrit:Bonjour, Savez-vous où je pourrai me procurer le ressort à lame repère 30? ou trouver un tuto pour en confectionner un ?
C'est une lame courte, large et assez puissante ; le problème est le rouleau terminal, qui demande pas mal de lime à moins arriver à l'ébaucher à la forge.
Auquel cas, ce ressort ne paraissant pas avoir de talon épaissi du côté du trou de vis, il est facile à faire en martelant un bout de ressort ** sur un tas creusé d'une rainure demi-ronde (au martelage ça s'allongera du côté opposé à la rainure, mais il n'y a pas de cote de longueur impérative au forgeage). Ensuite mise à l'épaisseur / largeur dégrossie à la disqueuse et finie à la lime, perçage, cintrage à chaud et trempe (double revenu au bleu avec refroidissement à l'eau).

Au besoin je pourrais démonter le mien pour te donner les cotes, le rayon de cintrage et la force du ressort.
Je n'ai pas besoin de ce ressort, sinon j'en ferais plusieurs...


** Eventuellement du fil rond, pris sur une dent de machine agricole ou obtenu en déroulant à chaud un ressort à boudin de suspension de bagnole ; mais vu la section du ressort, il faut tout de même un fil assez gros.

------------------------

Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 11468
Age : 62
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
