Identification projectile 25 mm

4 participants

Aller en bas

Identification projectile 25 mm Empty Identification projectile 25 mm

Message  Verchère Mar 24 Avr 2018, 04:39

Une colle qui m'a été posée, et je sèche...
Je mets ça dans "Artillerie", parce-que c'est déjà un peu gros.

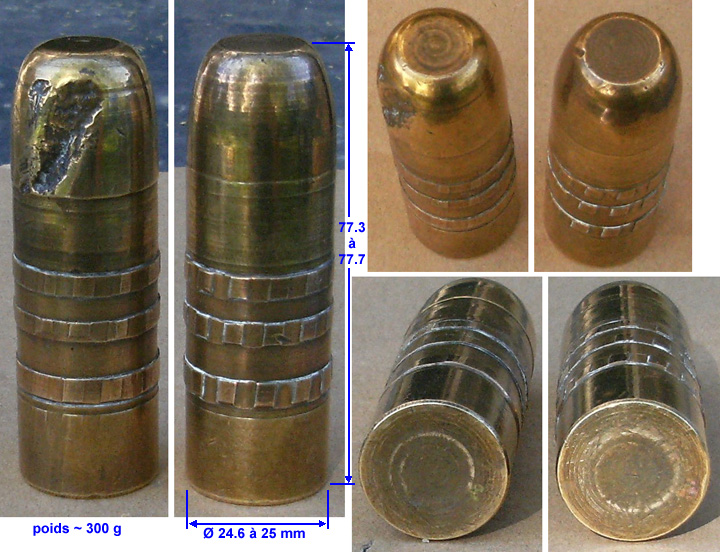

Identification projectile 25 mm 25mm-i10

Le corps paraît être en laiton massif, avec une bague en cuivre portant les 3 ceintures.
Sur l'un des deux, les prises de rayures semblent avoir "dérapé" (tube usé ?).
Provenance, peut-être (sans certitudes) un massif boisé du côté de Chambaran (Isère) ; autrement dit, un polygone de tir d'artillerie utilisé depuis très longtemps, et encore maintenant...


Le profil serait très "fin XIXe", mais le calibre dépasse nettement le 13 mm du Canon à Balles De Reffye. Il y avait cependant d'autres mitrailleuses mécaniques, de plus fort calibre (p.ex. Palmcrantz).

Cependant la structure bi-métallique me chiffonne un peu, pour cette époque... Elle m'évoque plus les divers essais de balles de fusil, dans les années 20 à 30...

Serait-ce un tube réducteur d'artillerie ? L'AMX 13 tirait un projectile du genre, mais plus court, de plus petit calibre, en plomb et à godet traceur (quelque chose du genre Gunshow, Gaine-chaude ? Jamais connu l'orthographe du nom, moi j'allais en rangers, pas sur chenilles).



Alors si quelqu'un se souvient l'avoir vu sur le terrain ; ou dans les bouquins si c'est plus ancien...

Verchère
