Le système Werder expliqué  Empty Le système Werder expliqué

Message  Fabian23 Sam 22 Avr 2017 - 21:07

Salut à tous

Voici nôtre première vidéo en Français sur notre chaîne YouTube.  Le Werder sous toutes ses coutures.  J'espère que vous y trouverez votre plaisir!

Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Baccardi Sam 22 Avr 2017 - 22:09

Je viens de passer 2 heures sur les vidéos ! Du ski, du tir à Morat, une étranger place de tir avec Centi-Turm (c'est où ?? Shocked )

Excellent !  Le système Werder expliqué  72113 Le système Werder expliqué  72113

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 17270
Age : 58
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Pâtre Sam 22 Avr 2017 - 22:11

salut


Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574
Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574
Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574 Le système Werder expliqué  732574
Le système Werder expliqué  779757 Le système Werder expliqué  779757
Le système Werder expliqué  117219 Le système Werder expliqué  117219


Le système Werder expliqué  3361380237 , la plaque en "plexi"

Wink


Le système Werder expliqué  72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7106
Age : 52
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  fcrozet Sam 22 Avr 2017 - 22:14

Félicitations. très beau et bon boulot!  Le système Werder expliqué  3361380237

------------------------

Quod erat demonstrandum
fcrozet
fcrozet
Pilier du forum
Pilier du forum

Nombre de messages : 4112
Age : 65
Date d'inscription : 20/02/2012

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Sam 22 Avr 2017 - 23:14

Merci :chinese:
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Dim 23 Avr 2017 - 0:44

Baccardi a écrit:Je viens de passer 2 heures sur les vidéos ! Du ski, du tir à Morat, une étranger place de tir avec Centi-Turm (c'est où ?? Shocked )

Excellent !  Le système Werder expliqué  72113 Le système Werder expliqué  72113

Siselen, pas très loin de chez toi.  Officiellement c'est le club "Schwarzpulver Schützen Biel".  Il y a un stand de 50m et un de 25m Le système Werder expliqué  3361380237
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  winch 95 Dim 23 Avr 2017 - 7:51

Excellent !
c'est clair et bien détaillé. je comprends enfin comment fonctionne ce mécanisme.
juste une question: quelle sécurité (levier ou position) existe sur ce mécanisme lorsque la pièce est chargée et prête à faire feu ?

winch 95
Futur pilier
Futur pilier

Nombre de messages : 861
Age : 74
Date d'inscription : 09/01/2009

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Le système Werder expliqué

Message  labrocante37 Dim 23 Avr 2017 - 9:02

salut salut salut à tous et santé

Sur mon Werder je possède ce système pour sécuriser le fusil en position chargé
1 Système débrayé on peu tirer sans problème
Le système Werder expliqué  Werder16
2 système embrayé,là le chien ne va pas au bout de sa course et empêche la percution
Le système Werder expliqué  Werder17
La pièce de verrouillage est sertie avec jeu sur le boitier.Est ce réglementaire ? là je ne sais pas

labrocante37
Pilier du forum
Pilier du forum

Nombre de messages : 2239
Age : 73
Date d'inscription : 06/12/2010

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Invité Dim 23 Avr 2017 - 9:38

sur le pistolet la sécurité est légèrement différente , elle empêche juste d'armer le chien en limitant sa course dans l'autre sens.

Le système Werder expliqué  Img_4410






Le système Werder expliqué  117219 pour cette vidéo Le système Werder expliqué  3361380237
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Dim 23 Avr 2017 - 10:25

NConcernant la sécurité je ne suis pas sûr.  Le fait qu'elle n'est pas appliqué sur toutes les armes et la variété des types de celles-ci me fait penser d'une modification après leurs vie réglementaire sur les fusils.  Par contre les pistolets l'on presque tous, ce qui semble logique pour un pistolet d'arçon.
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Michel gaschen Dim 23 Avr 2017 - 10:55

un grand bravo pour votre super travail salut !
Michel gaschen
Michel gaschen
Membre expert
Membre expert

Nombre de messages : 551
Age : 54
Localisation : Treycovagnes Suisse
Date d'inscription : 03/07/2013

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Pâtre Dim 23 Avr 2017 - 16:34

salut

winch 95 a écrit:... quelle sécurité (levier ou position) existe sur ce mécanisme lorsque la pièce est chargée et prête à faire feu ?


On voit que certaines pièces comportent un levier supplémentaire, pour empêcher l'armement complet.
Sinon, sur ces armes mono-coup, la sécurité, c'est de ne pas approvisionner! Wink

J'ai une question, moi aussi!
Est ce qu'il est possible de désarmer?
C'est à dire de désarmer le mécanisme, baiser l'auget, & extraire la munition, non tirée Question Question Question
Sur mon exemplaire, à vide, ce n'est pas possible, semble t'il!
Une fois le mécanisme armé, tout semble verrouillé. Hors l’action sur la détente, & donc un tir, il ne semble pas possible de désapprovisionner l'arme!
C'est pour le moins surprenant! Et même, étonnant!

Pour ceux qui sont dotés: même constatation?
Si oui, & avec une munition introduite, est il possible de désapprovisionner Question



Le système Werder expliqué  72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7106
Age : 52
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Dim 23 Avr 2017 - 18:06

En effet, le mécanisme est tel que en position armé, l'auget ne peut pas être baissé sans tirer ou baisser doucement le chien. Sans doute que les armes n'étaient chargées que sur commande.  Si l'arme était encore chargé lors de la cessation d'un combat ou exercice de tir, ça m'étonnerait pas si ils tiraient simplement cette dernière cartouche. La grosse oreille du chien permet de baisser ce dernier doucement pour qu'il ne frappe pas le percuteur (qui est de toute façon en position retiré).

Il est aussi à noter que les Werder peuvent être porté avec une cartouche chambrée et l'auget baissé, et donc en toute sécurité.
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Pâtre Dim 23 Avr 2017 - 19:22

salut

Fabian23 a écrit:En effet, le mécanisme est tel que en position armé, l'auget ne peut pas être baissé sans tirer ou baisser doucement le chien. ....
...pas pensé à cette possibilité!
Ce que j'ai essayé: Maintenir le levier d'armement, en position armée, presser la queue de détente. Relâcher doucement le levier. L'auget/culasse est toujours verrouillé en position haute, le percuteur n'est plus "à l'armé".
Cependant, si le levier d'armement est "poussé vers l'avant", le percuteur est poussé en direction de l'amorce de la cartouche...????(brutalement???)

Autre chose m'est venu à l'esprit durant ces manipulations:
Le souvenir de vidéos, très bien faites, m'a fait rappeler une caractéristique du mécanisme de ces armes: comme sur les armes à silex, ou à percutions, la noix comporte deux crans! Armé, & demi-armé (autrement dit: position de sécurité).

En manipulant délicatement le levier d'armement, je sens bien un premier cran. Par contre, l'action sur la queue de détente "lâche" le percuteur... scratch
Sauf défaut sur mon exemplaire, ce n'est donc pas parfaitement une "position de sécurité". Sad

Cette arme n'est donc pas d'une conception parfaite! Sad Shocked

Fabian23 a écrit:... Sans doute que les armes n'étaient chargées que sur commande....
Sans infos précises à ce propos, ça me semble très probable.
Gros avantage de cette munition à étui métallique: sa manipulation est aisée. Son chargement dans l'arme est aisé & rapide (éclair!)
Même désapprovisionnée, cette arme est "tirable" très rapidement. (on peut comparer avec les armes contemporaines, à cartouches papier, voir chargement par la gueule..)

Fabian23 a écrit:...
Il est aussi à noter que les Werder peuvent être porté avec une cartouche chambrée et l'auget baissé, et donc en toute sécurité.
La cartouche est donc retenue par son bourrelet (par l'extrémité de l'auget)?


Le système Werder expliqué  72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7106
Age : 52
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Dim 23 Avr 2017 - 20:29

Pâtre a écrit:salut



Autre chose m'est venu à l'esprit durant ces manipulations:
Le souvenir de vidéos, très bien faites, m'a fait rappeler une caractéristique du mécanisme de ces armes: comme sur les armes à silex, ou à percutions, la noix comporte deux crans! Armé, & demi-armé (autrement dit: position de sécurité).

Cette arme n'est donc pas d'une conception parfaite! Sad Shocked
Ah attention de ne pas appliquer nos normes de sécurité à une arme conçu il y a +/-150 ans Le système Werder expliqué  335982

J'ai oublié en effet de mentionner le deuxième cran.  En effet il est possible de l'engager en armant le chien si on va très doucement, sinon il est très facile de le trouver comme tu dis en baissant le chien depuis sa position armée, néanmoins dans cette position la détente n'est pas immobilisée, elle est simplement rendu très dur. De toute façon il ne faut jamais se fier à un cran de sécurité.


...
Il est aussi à noter que les Werder peuvent être porté avec une cartouche chambrée et l'auget baissé, et donc en toute sécurité.
La cartouche est donc retenue par son bourrelet (par l'extrémité de l'auget)?

En effet, en position de repos, l'auget n'est pas complètement baissé, il est légèrement relevé tel que le bourrelet d'une cartouche chambrée est suffisamment retenu.  La même chose est possible avec un Martini-Henry bien ajusté mais dans son cas le levier d'armement est baissé, ce qui est moins pratique à trimbaler.
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Pâtre Dim 23 Avr 2017 - 21:24

salut

Fabian23 a écrit:
Pâtre a écrit:...
Cette arme n'est donc pas d'une conception parfaite! Sad Shocked
Ah attention de ne pas appliquer nos normes de sécurité à une arme conçu il y a +/-150 ans Le système Werder expliqué  335982
...
M'semblait qu'mon trait d'humour était lourdement appuyé...
clown clown clown
tongue

Fabian23 a écrit:... De toute façon il ne faut jamais se fier à un cran de sécurité.
...
+1000000!
...ou tout autre dispositif, d'ailleurs.
La sécurité est assurée par le tireur!


Mais l’ingéniosité d'un dispositif, je trouve ça intéressant.


Le système Werder expliqué  72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7106
Age : 52
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fra78 Lun 24 Avr 2017 - 6:48

Il n'y a jamais eu de sûreté sur le fusil.
Par contre, il y a une sûreté de transport sur le pistolet et la carabine qui empêche de passer du cran de demi-armé à la position armé lors du transport de l'arme approvisionnée dans les fontes.
Les sûretés, de modèle variable, que l'on trouve sur le fusil ont été rajoutés lors du passage dans le civil.

Le système Werder expliqué  P1030210

Pour le problème de décharger une arme approvisionnée : pas prévu, car les règlements de l'époque prévoyaient de tirer la cartouche (comment déchargez vous un fusil chargé par la bouche ?)...
Fra78
Fra78
Pilier du forum
Pilier du forum

Nombre de messages : 2952
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009

Revenir en haut Aller en bas

Le système Werder expliqué  Empty rep

Message  labrocante37 Lun 24 Avr 2017 - 8:01

salut salut salut à tous et santé

Déchargé un fusil à percussion facile on retire l'amorce il devient inopérant, décharger un fusil à silex vider le bassinet .

labrocante37
Pilier du forum
Pilier du forum

Nombre de messages : 2239
Age : 73
Date d'inscription : 06/12/2010

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fra78 Mar 25 Avr 2017 - 8:16

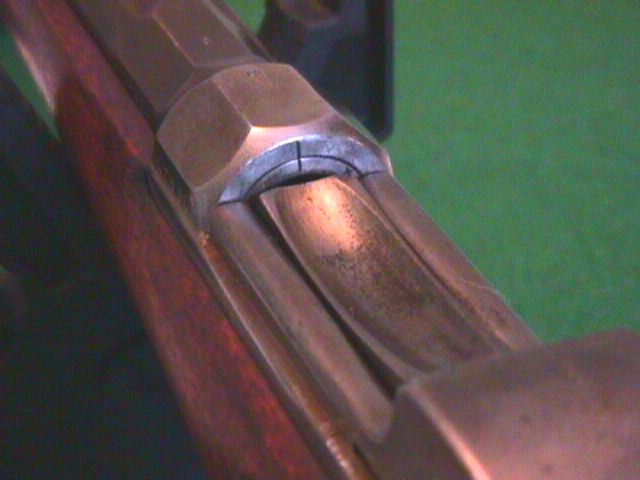

En fait, on peut décharger un fusil Werder approvisionné. Je viens de vérifier sur mes armes (2 fusils non "aptiert", un pistolet, une carabine).
Il suffit d'appuyer avec l'index sur la culasse. Elle s'abaisse légèrement et fait reculer l'extracteur qui entraîne la cartouche.
On peut passer l'ongle (ou la lame du tournevis de l'outil) entre le canon et le bourrelet pour extraire complètement la cartouche.

L'outil kivabien :

Le système Werder expliqué  Outil10
Fra78
Fra78
Pilier du forum
Pilier du forum

Nombre de messages : 2952
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Mar 25 Avr 2017 - 9:03

En effet, mais uniquement si l'auget/block de culasse est déjà en position de repos baissé.  Une fois que celui-ci est levé ça devient plus sport Cool
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fra78 Mar 25 Avr 2017 - 9:33

Non, si le chien a été mis au cran d'armé, il suffit d'appuyer sur la queue de détente en retenant le chien (de la main faible c'est plus facile), puis d'utiliser l'éjecteur normal (queue de détente avant) : la cartouche est éjectée. Il y a peu de risques de percussion intempestive car l'arme utilise un percuteur lancé.

Ma remarque ci-dessus s'appliquait à l'arme simplement approvisionnée, procédure sans aucun risque.

Un fait peu connu : la conception du fusil Werder a pris en compte une demande de l'Etat-Major bavarois de facilité d'utilisation pour un tireur couché (les Chasseurs bavarois aimaient bien...) qui excluait le grand levier de sous-garde façon Martini-Henry.
Fra78
Fra78
Pilier du forum
Pilier du forum

Nombre de messages : 2952
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fra78 Mar 25 Avr 2017 - 9:49

Pour mieux visualiser :

Position pour approvisionner (chien en avant, après éjection de la cartouche. La culasse est repoussée vers le haut par un ressort et va retenir la cartouche par son bourrelet après introduction) :

Le système Werder expliqué  Load10

Chien au cran intermédiaire : la culasse est a moitié relevée, mais le percuteur pas aligné avec l'amorce : sûreté parfaite, contrairement à d'autres armes comme le Springlfield 1873)

Le système Werder expliqué  Halfco10

Chien au cran d'armé : culasse relevée, percuteur en face de l'amorce.

Le système Werder expliqué  Fullco10
Fra78
Fra78
Pilier du forum
Pilier du forum

Nombre de messages : 2952
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fabian23 Mar 25 Avr 2017 - 10:04

Tout à fait d'accord.

Mon commentaire était sur le déchargement le l'arme simplement alimenté.

Sur le mien il est très difficile de placer le chien sur le cran intermédiaire depuis la position de repos.  C'est beaucoup plus facile de le trouver en baissant doucement le chien depuis sa position armé, mais dans ce cas la culasse est déjà entièrement relevée.
Fabian23
Fabian23
Pilier du forum
Pilier du forum

Nombre de messages : 1597
Age : 44
Localisation : Oberland Bernois
Date d'inscription : 22/07/2010

http://www.militarygunsofeurope.eu

Revenir en haut Aller en bas

Le système Werder expliqué  Empty Re: Le système Werder expliqué

Message  Fra78 Mar 25 Avr 2017 - 10:11

Une remarque : tout ça marche beaucoup mieux avec la cartouche d'origine que la cartouche Mauser, de profil différent (en fait le même profil d'étui car la seule chaîne de fabrication d'étuis disponible au moment du développement de la 11x60R était celle du 8x50R Werder, mais avec un collet plus long du fait du choix d'une balle calepinée et non graissée, et un bourrelet de plus faible diamètre pour la culasse Mauser).
Mes deux fusils sont en calibre d'origine.
Fra78
Fra78
Pilier du forum
Pilier du forum

Nombre de messages : 2952
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
