Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Dim 16 Oct 2016, 08:38

voilà le temps de faire un siegeage  du boitier à la résine avec entretoise en allu temps qu'on y est

Tikka M55 - Page 2 Img_1317
Tikka M55 - Page 2 Img_1316
la mise en place des entretoise collée à la loctite.

Tikka M55 - Page 2 Img_1319

j'ai laissé l'entretoise en fer d'origine , je vais la noyé dans la résine , elle va permettre de répartir l'effort sur le bois , car mon tenon de recul est ridiculement petit.

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  Verchère Lun 17 Oct 2016, 02:56

Merci, ce coup-ci j'ai compris ; il me manquait la mention de la fraise à chambrer.
Quant à usiner complètement une chambre à l'outil à aléser, je ne sais pas quelles sont les possibilités des tours "ordinaires" à commande numérique (n'en ayant même jamais vu de près), et si les 2 axes peuvent être commandés simultanément par un calculateur exécutant un programme.
Sur un tour de décolletage CNC la chose me semble très possible, peut-être sous réserve de fabriquer un outil à aléser spécial et de disposer d'échantillons identiques pour des essais...

Ce qui est bien sûr peu envisageable pour une réalisation unitaire. De plus, le centrage de la chambre reposerait uniquement sur le centrage du barreau, alors qu'une fraise à pilote présente une légère capacité d'auto-alignement.
Pour le comparateur sur la poupée mobile, ça m'arrive aussi. Sur la base de la poupée ou sur le fourreau (via une bride maison), quand le réglet ne suffit pas...

Aurais-tu une photo de la fraise ? (c'est pour montrer à ma "nouvelle" affûteuse, qu'elle me dise ce qu'elle en pense).

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 13074
Age : 62
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Lun 17 Oct 2016, 07:21

Verchère a écrit:
Quant à usiner complètement une chambre à l'outil à aléser, je ne sais pas quelles sont les possibilités des tours "ordinaires" à commande numérique (n'en ayant même jamais vu de près), et si les 2 axes peuvent être commandés simultanément par un calculateur exécutant un programme.


Aurais-tu une photo de la fraise ? (c'est pour montrer à ma "nouvelle" affûteuse, qu'elle me dise ce qu'elle en pense).
Le tour sur lequel j'ai fait ce travail est capable de faire une sphère , le tout est de le programmer.


il calcule sa vitesse en fonction du diamètre, accélère ou ralenti au besoin , calcule de lui même le nombre de passes à effectuer afin d'obtenir le meilleur état de surface, il faut juste lui indiquer le diamètre initial , la matière, et l'outil utilisé.

quand à réaliser un filetage ,il suffit d'entrer le diamètre nominal et le nbre de filet au pouce et c'est parti. pour les pas européen il l'est a tous en mémoire.
je te met ce matin une photo de la fraise de forme.

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Lun 17 Oct 2016, 19:03

pour le fraisage de la chambre:


Tikka M55 - Page 2 Img_1320
Tikka M55 - Page 2 Img_1322
voilà c'est tout simple , la frais est bien plus longue que la chambre finie

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  Verchère Mar 18 Oct 2016, 03:54

Jolie pièce, la fraise ; 4 arêtes ?
Tirée du commerce, ou faite maison ? (tant qu'on y est, ce ne serait pas si suprenant...)

En ce dernier cas, il est certain que beaucoup de membres de TCAR seraient passionnés par les angles de coupe et de dépouille, la largeur d'un éventuel listel sans dépouille (pour permettre le réaffûtage), etc.
Enfin, beaucoup de membres ... j'exagère peut-être un peu ...

A tout hasard j'ai montré la photo à la vieille affûteuse que je viens de récupérer, pour lui demander son avis. Elle m'a immédiatement répondu avoir certainement été capable de faire ça dans sa jeunesse, mais que pour y arriver maintenant, elle exigerait d'infinies cajoleries...
Je connais 2 procédés :
- Faire les diamètres au tour et tailler les dents à la fraiseuse dans un acier à outils recuit (éventuellement du STUB), tremper-revenir puis affûter à la meule (technique ancienne).
- Tout faire à la meule dans un barreau d'acier rapide (technique moderne, dispensant de traitements thermiques - d'ailleurs l'acier rapide est un peu raide à usiner à l'outil ; et même à la disqueuse).

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 13074
Age : 62
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Mar 18 Oct 2016, 06:44

je pense que c'est outil sont fait comme le fraises ordinaires , usinage de l'outil puis traitement thermique pour la dureté et rectification.
usiner de l'acier rapide est une utopie.
essaye simplement de reprendre un jeux d'outil LEE pour un calibre rare sans le détremper.
tu va vite comprendre .....

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  Verchère Mer 19 Oct 2016, 07:32

Pas particulièrement de problèmes pour rogner un recalibreur LEE, en JO standard (avec plaquette carbure). Mais pour des calibres à base très grosse, laissant peu d'épaisseur à la matrice, ils utilisent peut-être une nuance plus dure, ou traitée plus sec...

Quant à usiner des barreaux d'acier rapide ; je pensais bien sûr à l'état recuit, mais même comme ça...
D'autant que la re-trempe me semble plus délicate que l'acier au carbone (trempant à l'air ? ... ou pas ... ou seulement si c'est mince ...), et c'est peut-être pourquoi était enseignée la fabrication complète d'alésoirs à l'affûteuse (y compris le creusement des goujures), en acier rapide à l'état trempé.
Hormis l'usure des meules, c'est sans doute la solution la plus simple, les alésoirs et fraises devant de toutes façons passer sur la rectifieuse ou affûteuse pour donner la cote exacte (surtout après éventuel traitement thermique). Ledit traitement thermique étant difficile à réussir sans four adéquat, vu la précision des paramètres et la finesse des arêtes, sensibles à l'oxydation.
Peut-être pourrait-on même faire ça avec des queues de tarauds-machine cassés (qui sont généralement trempées, à l'inverse des queues de forêts) ; mais ça fait un tronçon court, assurément pas adapté à une chambre de fusil...

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 13074
Age : 62
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Mer 19 Oct 2016, 18:28

pour finir le siégeage du boitier qui n'est pas super d'apparence mais fonctionnel.



Tikka M55 - Page 2 Img_1323

Tikka M55 - Page 2 Img_1324

24 heures de séchage , un petit coup de dremel pour enlever les bavures et on remonte.

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Dim 23 Oct 2016, 08:21

le système de détente est du type sec (sans bossette) et réglable en poid .
quelqu'un connaît 'il le poids idéale

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Ven 28 Oct 2016, 19:41

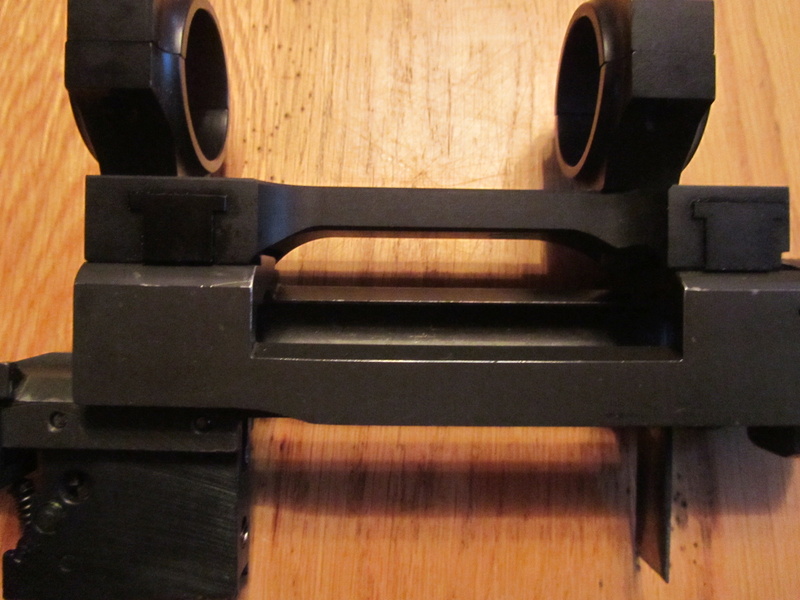

j(ai acheter un montage ici:http://www.masina-tuote.com/en/verkkokauppa/rifle-accessories-en/tikka-m-55-quick-detach-scope-mount/

c'est juste calibré pour la fenêtre du boitier

Tikka M55 - Page 2 Tikka_20

 il n'y a plus qu'a monter la lunette.


Tikka M55 - Page 2 Tikka_21

il y a une tête de vis qui dépasse volontairement pour empêcher que l'ensemble avance lors du  recul.

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Ven 28 Oct 2016, 19:47

voilà c"est fini :
Tikka M55 - Page 2 Tikka_24
Tikka M55 - Page 2 Tikka_23

le montage est concu pour un déport de 3 mm vers la gauche.


Tikka M55 - Page 2 Tikka_22


la crosse est elle même déporté vers la gauche pour une meilleure prise en main au niveau de la poignée pistolet .

Tikka M55 - Page 2 Tikka_25

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  BrunoUS17 Ven 28 Oct 2016, 21:41

Bô ! Tikka M55 - Page 2 3361380237 salut
BrunoUS17
BrunoUS17
Pilier du forum
Pilier du forum

Nombre de messages : 1313
Age : 58
Localisation : Près de Bordeaux
Date d'inscription : 14/01/2014

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  MikeDundee Ven 28 Oct 2016, 21:44

BrunoUS17 a écrit:Bô ! Tikka M55 - Page 2 3361380237 salut




Pas Mieux.... Bravo pour ce magnifique résultat ! Tikka M55 - Page 2 2863987946
Tout ca pour une poignée de figues au départ, y'a plus qu'a la baptiser... Tikka M55 - Page 2 248158
MikeDundee
MikeDundee
Pilier du forum
Pilier du forum

Nombre de messages : 3144
Age : 51
Localisation : Picardie
Date d'inscription : 31/08/2015

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Lun 31 Oct 2016, 07:17

je vais l'essayer mais avant passage chez l'armurier pour valider le changement de calibre du 243 au 7 08 et faire la modif en préfecture et peut être même passage au banc d'épreuve pour valider le canon .

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  Allobroges Lun 31 Oct 2016, 07:27

Bonjour, y a t'il une raison spécifique au décalage du montage ?

salut

------------------------

Quand le sage désigne la lune l'idiot regarde le doigt  Tikka M55 - Page 2 704409
Zen attitude:



Si vous pensez que je suis un gros connard, dites vous bien que je ne suis pas au max de mes capacités.  Tikka M55 - Page 2 254249





Tikka M55 - Page 2 2804
Allobroges
Allobroges
Pilier du forum
Pilier du forum

Nombre de messages : 2509
Age : 59
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  alligator427 Lun 31 Oct 2016, 11:38

turbine a écrit:je vais l'essayer mais avant passage chez l'armurier pour valider le changement de calibre du 243 au 7 08 et faire la modif en préfecture et peut être même passage au banc d'épreuve pour valider le canon .

Beau travail et j'attends les premiers cartons.
par contre concernant l'epreuve ce n'est pas optionnelle....
salut

------------------------

https://www.youtube.com/watch?v=T7oCqustVQA
alligator427
alligator427
Pilier du forum
Pilier du forum

Nombre de messages : 1905
Age : 54
Date d'inscription : 06/02/2009

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Lun 31 Oct 2016, 15:44

Allobroges a écrit:Bonjour, y a t'il une raison spécifique au décalage du montage ?

salut


j'ai été un peu surpris quand j"ai reçu le montage .
j'ai donc envoyé un mail au constructeur qui m'a répondu que c'était comme ça pour tout les montages de tikka !!
j'ai été voir sur leur site et effectivement même pour la T3 le montage est décalé de 3mm.

c'est tout ce que je peux dire , dans tous les cas c'est bien volontaire.
cdt

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Lun 31 Oct 2016, 15:59

voilà le mail reçu de massina  avec le croquis qui va bien



nicolas XXXXXX



Thank you for your feedback. There must be now something strange.  Have you noticed the Masi Quick- Detach Scope Mount Installation descripiton? It is under Tikka T3 description. I send as attachment the drawing which I hope to descripes the meaning of 3 mm infixation of scope.  In all Tikka mounts the fixation is 3 mm to the left.



Best Regards

Martti Silvennoinen

[url=wlmailhtml:{9538B22D-4F6F-488A-A334-27F33F08D693}mid://00000063/!x-usc:http://www.masina-tuote.com/]www.masina-tuote.com[/url]

 Tikka M55 - Page 2 Tikka_26

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty tikka m55

Message  blakjak Lun 17 Juil 2017, 14:45

bonjour je possede une tikka m 55 depuis pas mal d années et elle est encore impeccable le canon est nikel belles rayures et elle tient encore la mouche a 200 metresTikka M55 - Page 2 00710
Tikka M55 - Page 2 00810
Tikka M55 - Page 2 00910
blakjak
blakjak
Membre
Membre

Nombre de messages : 20
Age : 76
Localisation : franche comté
Date d'inscription : 15/01/2016

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Jeu 20 Juil 2017, 19:30

elle a une mise en bois match , c'est un bedding ??
quel calibre ??

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty tikka m55

Message  blakjak Ven 21 Juil 2017, 07:29

bonjour calibre 243
blakjak
blakjak
Membre
Membre

Nombre de messages : 20
Age : 76
Localisation : franche comté
Date d'inscription : 15/01/2016

Revenir en haut Aller en bas

Tikka M55 - Page 2 Empty Re: Tikka M55

Message  turbine Ven 21 Juil 2017, 19:07

moi aussi elle était en 243, maintenant en 7.08 c'est bien aussi, un peu moins capricieux

turbine
Futur pilier
Futur pilier

Nombre de messages : 753
Age : 50
Localisation : pas de calais
Date d'inscription : 22/12/2011

Revenir en haut Aller en bas
