Kar 98k BSW de 1939 Empty Kar 98k BSW de 1939

Message  droulz Dim 13 Sep 2015, 18:44

bonjour a tous
mon premier post pour vous faire découvrir un rare 98k de 1939 fabriqué par BSW (BERLIN SUHLER WAFFEN und FAHRZEUGWERKE, environ 53817 exemplaires fabriqués) avec la particularité qu'il a été réceptionné par l'armée de l'air (LuftAmt en lieu et place des WaA sur le canon et le boitier culasse)
Kar 98k BSW de 1939 00411
Kar 98k BSW de 1939 00511

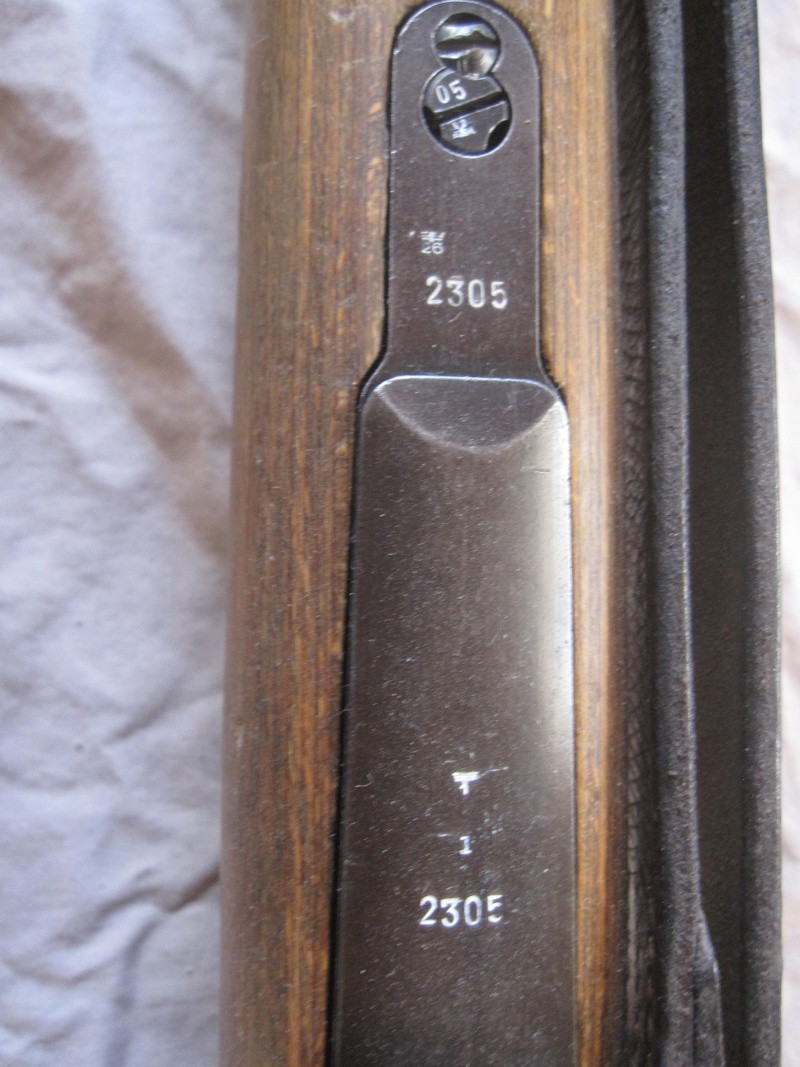

Kar 98k BSW de 1939 00710
Kar 98k BSW de 1939 00811
Kar 98k BSW de 1939 00911

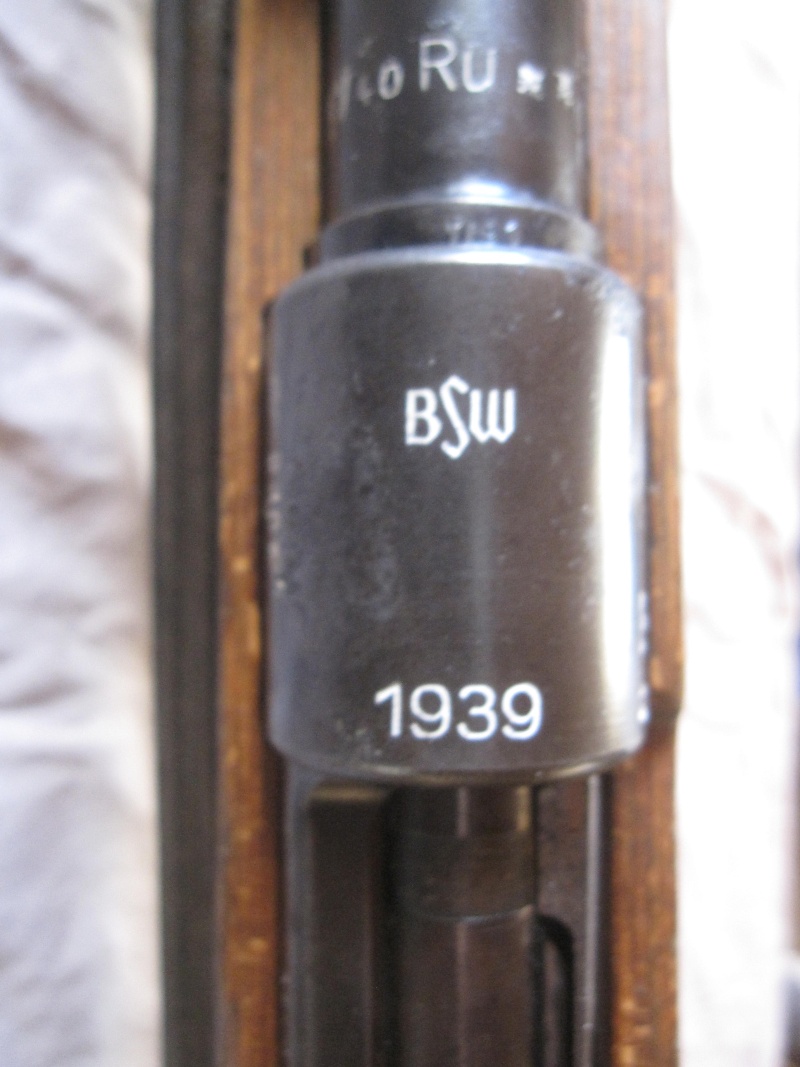

Kar 98k BSW de 1939 01011
Kar 98k BSW de 1939 01310
Kar 98k BSW de 1939 01811
Kar 98k BSW de 1939 02410

Voila, par contre si quelqu'un connait la signification du "C"
Cdt
droulz
droulz
Pilier du forum
Pilier du forum

Nombre de messages : 1872
Age : 53
Localisation : Alsace
Date d'inscription : 13/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  bleu blanc rouge Dim 13 Sep 2015, 20:14

C ce n'est pas la catégorie lol1 lol1 lol1
des visionnaires c'est allemand ils avaient prévu déjà cela
Philippe
Kar 98k BSW de 1939 199729
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 51
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  droulz Dim 13 Sep 2015, 20:21

lol
droulz
droulz
Pilier du forum
Pilier du forum

Nombre de messages : 1872
Age : 53
Localisation : Alsace
Date d'inscription : 13/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  toulon44 Dim 13 Sep 2015, 21:47

de toute beauté Kar 98k BSW de 1939 3361380237 Kar 98k BSW de 1939 3361380237 pas commun du tout les BSW et avec le luftamt chapeau bas Kar 98k BSW de 1939 2863987946
toulon44
toulon44
Pilier du forum
Pilier du forum

Nombre de messages : 1776
Age : 68
Date d'inscription : 12/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  droulz Dim 13 Sep 2015, 21:53

oui c'est clair, premier en me possession (bsw et luftamt)
droulz
droulz
Pilier du forum
Pilier du forum

Nombre de messages : 1872
Age : 53
Localisation : Alsace
Date d'inscription : 13/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  feder504 Lun 14 Sep 2015, 00:26

Ce 98k entre dans une variété peu courante :
Ce n'est pas un pur BSW, mais un vrai Luftwaffe !

BSW, ex-Simson, a mis fin à la production de 98k en 1939, et le reliquat de boîtiers de culasse marqués BSW 1939 a donc pris diverses directions, dont celle des établissement du matériel du Luftamt, qui assembla des 98k avec des pièces de provenance variée.

Law commet une erreur en indiquant, page 149 de son ouvrage "Backbone of the Wehrmacht", une production estimée à 53817 exemplaires pour 1939, car il a cru aux séries "pas de lettre", a,b,c,d et e.
Des travaux plus récents montrent que cette production se situe dans les 13100 exemplaires environ, c'est à dire dans les 3000 de la série "a".
La série "e", communément observée sur les 98k Luftamt, est "out of sequence" par rapport à la production BSW pure, à laquelle elle ne doit pas être rattachée. On l'estime pour l'instant à environ 7000 exemplaires, par l'observation des numéros de série relevés.
Elle ne comporte pas que des boîtiers BSW, car on y trouve également des boîtiers Sauer destinés aux rechanges et ne portant comme marquage qu'un unique WaA 359, à ne pas confondre avec un marquage Walther ...

La lettre "C" est une survivance du mode de marquage de Simson, c'est le premier marquage apposé lors des opérations de réception internes de l'usine, comme le "B" l'était sur leurs sous-gardes. Les contrôleurs de l'équipe 4 du WaA rajoutaient ensuite un poinçon au fur et à mesure des opérations suivantes, et on doit en trouver 3 sur le boîtier, après le "C", sur une arme BSW finie.

Sur le tien, le marquage "C" et un seul WaA 4 indique que les opérations de contrôle se sont arrêtées après la première, et que ce boitier est bien une pièce détachée fournie au Luftamt.
Il a été monté plus tard, avec un canon Ruhrstahl de 1940, et l'épreuve de tir a été contrôlée par le Luftamt, qui s'est procuré la sous-garde chez Mauser à Borsigwalde (WaA 1 et 26).

En ce qui concerne BSW, devenue Gustloff Werke, elle assura, avec des pièces fournies par d'autres fabricants, le montage d'autres 98k, son code devenant "337" à la mi-1939 (avec une numérotation repartant à 1), puis "bcd" en 1941. On trouva par la suite des boîtiers marqués "bcd/ar".
Certains pensent même que l'assemblage des 98k Luftamt a été réalisé chez Gustloff, sous contrôle Luftwaffe, avec les machines disponibles sur place !

Ces armes sont un régal à collectionner, en raison de la variété de marquages qu'ils portent, et de leur histoire mouvementée et sulfureuse !

Belle et rare pièce ! salut

A+

------------------------

- "Un homme armé est plus indépendant qu'un homme sans armes"
                                                                           (Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
                                                          (George Washington)
- "... surtout le plomb"
                           (Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 8096
Age : 73
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  jackdaniels Lun 14 Sep 2015, 09:46

Bravo pour ce message et merci à Feder pour cette nouvelle belle leçon

C'est presque à en regretter de ne pas vous avoir présenté le mien plus tôt qui lui est un millésime 38, donc le plus répandu avec environ 50000 pièces,

J'ouvrirai un sujet à part, pas le temps là tout de suite

Kar 98k BSW de 1939 Dsc_0038


A bientôt
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 1895
Age : 55
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty merci

Message  droulz Lun 14 Sep 2015, 18:33

Feder pour toutes ses explications, ça fait plaisir de voir des gens calés en 98.
Kar 98k BSW de 1939 01910
Kar 98k BSW de 1939 02110
Kar 98k BSW de 1939 02210
Kar 98k BSW de 1939 02310
Voilà le reste des photos
Cdt
droulz
droulz
Pilier du forum
Pilier du forum

Nombre de messages : 1872
Age : 53
Localisation : Alsace
Date d'inscription : 13/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  kirvari39 Lun 14 Sep 2015, 19:03

voila un post vraiment intéressant, avec un vrai spécialiste....merci Feder... salut ....
kirvari39
kirvari39
Pilier du forum
Pilier du forum

Nombre de messages : 1295
Age : 64
Date d'inscription : 15/06/2011

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  feder504 Mar 15 Sep 2015, 01:35

Je vois que la noix de percuteur porte le WaA 655 de Mauser Oberndorf, et ce waA 1 déjà vu sur la sous-garde est présent sur la plaque de couche ...

Ce "1" est a priori un WaA de sous-traitant, travaillant beaucoup avec BSW, puis Gustloff ... On le retrouve sur diverses pièces d'armement fournies à cette firme, jusqu'en 1945.
Il semble associé à la Deutsche Kühl- u Kraftmaschinen GmbH, de Brand-Erbisdorf, dont le code "arz" deviendra "rea" à la fin de la guerre ...
Cette association demande confirmation, car le WaA 1 est présent aussi bien sur des carcasses de MG 42 (de Mauser-Borsigwalde (ar) et Gustloff (dernier code : svq) que des pièces de fusées d'obus de Rheinmetall ou des baïonnettes "Elite Diamant" ...

À bien regarder, un détail de ton canon a fait tilt : même si on les voit très mal, les WaA placés à la suite de "Ru", sur le canon semblent être des "26".

En ce cas, il faudrait démonter ton bois pour vérifier un truc : le début du marquage du canon pourrait être caché dessous.
"337" (qui est un numéro de lot et pas le nouveau code de BSW), est peut-être précédé du logo de Geco, qui a fourni des canons portant ce WaA 26 à cette époque ... Ces canons ont sans doute été réceptionnés par Mauser-Borsigwalde avant d'être livrés à l'assembleur final ...

On aurait donc un canon Gustav Genschow de 1940, avec Ruhrstahl comme fournisseur de l'acier !

Passionnants, les marquages de ton fusil ... Wink

A+

------------------------

- "Un homme armé est plus indépendant qu'un homme sans armes"
                                                                           (Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
                                                          (George Washington)
- "... surtout le plomb"
                           (Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 8096
Age : 73
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  waldy45 Mar 15 Sep 2015, 07:07

feder504 a écrit:

Passionnants, les marquages de ton fusil ... Wink

Passionnante aussi la lecture du dechiffrage !
Merci

waldy45
Pilier du forum
Pilier du forum

Nombre de messages : 1414
Age : 61
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  toulon44 Mar 15 Sep 2015, 07:41

feder

chapeau pour tes explications et détails de productions des pièces détachées , c'est un plaisir Kar 98k BSW de 1939 3361380237 réel pour les amateurs de 98k
toulon44
toulon44
Pilier du forum
Pilier du forum

Nombre de messages : 1776
Age : 68
Date d'inscription : 12/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  Lenordist Mar 15 Sep 2015, 09:26

Superbe exemplaire mono-matricule.  Kar 98k BSW de 1939 3361380237 Belle rareté. L'état semble vraiment bon. Tu es chanceux.  Kar 98k BSW de 1939 2863987946
Lenordist
Lenordist
Membre confirmé
Membre confirmé

Nombre de messages : 350
Age : 58
Localisation : Quelque part
Date d'inscription : 27/05/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty cxm

Message  droulz Mar 15 Sep 2015, 19:29

le canon est codé cxm
Kar 98k BSW de 1939 00111
Kar 98k BSW de 1939 00312
voila
droulz
droulz
Pilier du forum
Pilier du forum

Nombre de messages : 1872
Age : 53
Localisation : Alsace
Date d'inscription : 13/09/2015

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  feder504 Mer 16 Sep 2015, 00:48

"cxm" est le code de Gustav Genschow !

Ce code est apparu fin 1940, pour remplacer le logo ci-dessous (celui du haut, qui est présent sur les canons, sans le cercle qui entoure le G sur ce dessin ...)
Kar 98k BSW de 1939 2qkmiyb

Je l'ai relevé sur une photo, mais avec le n° de lot "30 40 Ru", c'est dommage qu'il soit aussi bas ... le rêve, pour le fun, serait d'avoir un logo suivi de "336 40 Ru", histoire de pouvoir claironner qu'on a enfin trouvé "la charnière" du changement de code  Kar 98k BSW de 1939 647148 ... ce sera pour une autre fois ! Very Happy


Cela va toutefois dans le sens de ceux qui datent ces assemblages de 1941, et parfois même 1942.


A+

------------------------

- "Un homme armé est plus indépendant qu'un homme sans armes"
                                                                           (Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
                                                          (George Washington)
- "... surtout le plomb"
                           (Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 8096
Age : 73
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Kar 98k BSW de 1939 Empty Re: Kar 98k BSW de 1939

Message  Oswald Spengler Mar 06 Oct 2015, 21:16

Lenordist a écrit:Superbe exemplaire mono-matricule.  Kar 98k BSW de 1939 3361380237 Belle rareté. L'état semble vraiment bon. Tu es chanceux.  Kar 98k BSW de 1939 2863987946



 Kar 98k BSW de 1939 671531

Je constate avec plaisir qu'il-y-a des vrais spécialistes sur ce forum. Kar 98k BSW de 1939 3361380237

Oswald Spengler
Membre
Membre

Nombre de messages : 17
Age : 62
Date d'inscription : 05/10/2015

Revenir en haut Aller en bas
