Case trimer électrique du pauvre....

Aller en bas

Case trimer électrique du pauvre.... Empty Case trimer électrique du pauvre....

Message  lolo577 Dim 24 Jan 2010, 17:34

Vous connaissez sûrement le système de case-trimer Lee. Ce système très simple et fonctionnel est formé des éléments suivants :
- Un shell-holder spécial est monté dans le mandrin d'une perceuse, il permet de serrer la douille pour l'entrainer en rotation ;
- Une fraise à taille frontale permet d'ajuster les lèvres du collet ;
- Une tige pilote montée dans la fraise sert de jauge de longueur. L'extrémité de cette tige pénètre dans l'évent du logement de l'amorce et vient buter sur le shell-holder lorsque la douille est raccourcie à la bonne longueur.

J'aime bien ce système Lee car il est très peu cher et très fiable. Il n'y a aucun réglage à faire c'est la longueur de la tige pilote qui détermine la longueur de la douille : aucun risque de se tromper et très bonne répétitivité.

Le système Lee
Case trimer électrique du pauvre.... Case_t10

En situation
Case trimer électrique du pauvre.... Case_t11

A l'usage, je ne suis pas très satisfait de la productivité de ce système. Il faut une main pour tenir la fraise et une main pour presser la "détente" de la perceuse. Il faut ensuite tout lâcher pour installer une nouvelle douille dans le shell-holder. C'est assez fastidieux et une troisième main ne serait pas de trop. Pour ne rien arranger, ma perceuse (220 V) tourne bien trop vite : il faut vraiment contrôler finement la pression sur la "détente" pour que la douille tourne lentement.

Il y a quelques mois ma perceuse/visseuse sans fil m'a lâchement abandonné (batterie HS qui a flingué le chargeur) après une vie bien remplie. Par contre la partie perceuse en elle-même (moteur/réducteur/mandrin) fonctionne toujours parfaitement. Les perceuses sans fil ont tendance à tourner lentement. Ce qui est un inconvénient pour le perçage se révèle être un avantage pour une utilisation en tant que case-trimer.

Cet après midi, j'avais prévu d'aller au stand mais il s'est mis à pleuvoir au moment où j'allais partir. J'ai donc décidé de me pencher sur mon problème de case-trimer...

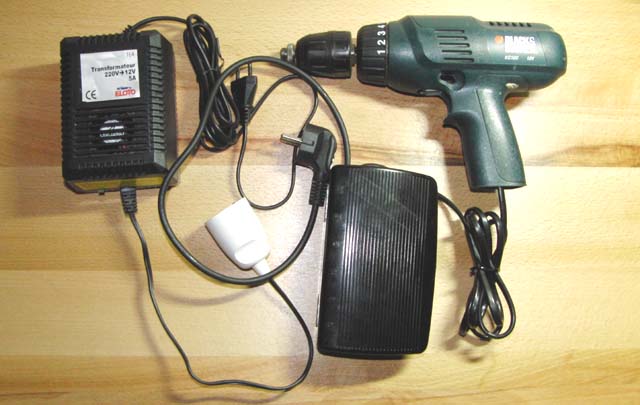

J'ai ouvert ma vieille perceuse sans fil pour enlever tout le circuit électrique de commande. J'ai scié l'embase destinée à recevoir la batterie.

J'avais récupéré, il y a très longtemps (15 ans peut-être...) la pédale HS de la machine à coudre de ma maman. Un peu de câblage et hop ! le tour est joué. Ma vieille perceuse est maintenant équipée d'un interrupteur à pied. L'alimentation est réalisée par un transfo 12 V.

Le case trimer
Case trimer électrique du pauvre.... Case_t12

Tout fonctionne très bien. Mais le transfo que j'avais sous la main à la maison (12 V/300 mA seulement) est trop juste en terme de puissance. L'intensité consommée par le moteur fait s'effondrer la tension. Il va falloir que le trouve un transfo plus costaud...

------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1045
Age : 50
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Stvjmb Dim 24 Jan 2010, 21:24

Bonsoir,
J'ai aussi "electrifié" un système Lee et ai rencontré au début les mêmes problêmes que toi à savoir vitesse de rotation trop élevée et mise en marche de la perceuse. Sad
Je les ai résolus de la façon suivante : j'avais une vieille perceuse Black et Decker sur secteur qui avait sur la "détente" une molette permettant de faire varier la vitesse de rotation.
J'ai mis sur un fil de rallonge un interrupteur qui est vissé sur une plaque de Contre-plaqué que je pose à terre.
La "détente" de la perceuse est bloquée en position marche par un morceau de chambre à air de vélo aprés avoir réglé la molette à la vitesse désirée.
Je démarre en appuyant sur l'inter avec mon pied, ayant ainsi mes deux mains libres pour l'opération de raccourcissement qui se fait sans fatigue.
Bien cordialement. Very Happy


Dernière édition par Stvjmb le Lun 25 Jan 2010, 15:49, édité 1 fois

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Case trimer électrique du pauvre.... 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 65
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Lun 25 Jan 2010, 14:13

Lolo577, une batterie auto ou autre en 12v peut remplacer ton transfo!
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Lun 25 Jan 2010, 14:32

lolo577 a écrit: Pour ne rien arranger, ma perceuse (220 V) tourne bien trop vite : il faut vraiment contrôler finement la pression sur la "détente" pour que la douille tourne lentement.


Je vais poser une question conne d'utilisateur à perceuse, mais tu me mets le doute ! : pourquoi faudrait-il que la douille tourne lentement ? scratch
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Stvjmb Lun 25 Jan 2010, 15:45

Riresque a écrit:Je vais poser une question conne d'utilisateur à perceuse, mais tu me mets le doute ! : pourquoi faudrait-il que la douille tourne lentement ? scratch

Y'a pas de question conne. Wink
Faut savoir que tu tiens à la main la fraise et sa tige pilote qui va racourcir la douille. Si ça tourne trop vite, ça peut t'arracher l'outil des mains et tu ne sais pas où ça peut partir. Le mieux, à mon avis est de s'approcher le plus possible de la vitesse du case trimmer manuel ce qui te permet de bien doser la coupe.
Cdlt Case trimer électrique du pauvre.... 72113

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Case trimer électrique du pauvre.... 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 65
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  lolo577 Lun 25 Jan 2010, 18:02

Stvjmb a écrit:Y'a pas de question conne. Wink
Faut savoir que tu tiens à la main la fraise et sa tige pilote qui va racourcir la douille. Si ça tourne trop vite, ça peut t'arracher l'outil des mains et tu ne sais pas où ça peut partir. Le mieux, à mon avis est de s'approcher le plus possible de la vitesse du case trimmer manuel ce qui te permet de bien doser la coupe.
Cdlt Case trimer électrique du pauvre.... 72113

Tout a fait d'accord !

En dehors du problème de sécurité, c'est lorsque l'on ébavure les collets des douilles que le problème de la vitesse de rotation est le plus critique. Je m'explique :
- Pendant la mise à longueur, la tige pilote empêche que la fraise n'aille trop loin. Pas de souci.
- Par contre, lorsque l'on ébavure et que l'on veut créer un léger chanfrein à l'intérieur des lèvres du collet, il est important de bien maitriser ce que l'on fait afin de ne pas enlever trop de matière. C'est bien plus facile si la douille tourne lentement.

------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1045
Age : 50
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Lun 25 Jan 2010, 18:17

Ca oui je comprends mieux (d'ailleurs j'ébavure "à la main"). Pour couper en revanche, je n'ai jamais eu de souci avec ma perceuse.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  zeiss90 Jeu 28 Jan 2010, 22:40

pour une patite alim stabilisée ===> alim 12 Volts

ou lapage générale des alimentations ===> alimentations

pas chères, et ça peut rendre bien des services !!!

------------------------

J'entends et j'oublie.
Je vois et je me souviens.
Je fais et je comprends.

Confucius
zeiss90
zeiss90
Membre confirmé
Membre confirmé

Nombre de messages : 337
Age : 67
Localisation : Territoire de Belfort
Date d'inscription : 02/06/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Jeu 28 Jan 2010, 23:06

au fait, vous chanfrenez comment les collet des douilles apres les avoir raccourcis ? scratch
Moi j'utilise l'outil lee mais ca marche jamais bien, ca coupe pas bien... geek alors du coup je les finis au papier de verre grain 240, bien a 90 degres, pour pas marquer le brillant de la douille... old

Il y a t il un moyen plus simple et surtout qui coupe mieux ? :kodamaître:

Merci d'avance ! :smack: Case trimer électrique du pauvre.... 404219 :lol!:
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Ven 29 Jan 2010, 06:23

Ben si ça coupe bien le Lee ! Tu l'utilises bien un coup extérieur un coup intérieur ?
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  lolo577 Ven 29 Jan 2010, 19:07

@Zeiss90 : Merci pour les liens vers le site de Conrad.

@fredo.lamie : j'ai fait le même constat que toi concernant l'outil à ébavurer/chanfreiner de Lee. Si mon outil Lee fonctionne bien pour chanfreiner l'intérieur du collet, il peine à en ébavurer correctement l'extérieur... Pour remédier à tout cela, j'ai acheté un l'outil RCBS (RCBS deburring tool de mémoire) qui est beaucoup plus efficace.

A gauche l'outil RCBS, à droite l'outil Lee.
Case trimer électrique du pauvre.... Outil_10

------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1045
Age : 50
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Ven 29 Jan 2010, 19:19

oui, moi c'es celui de droite. Il marche comme le tien, c'est a dire bien dedans, mais pas dehors.

Tu est très content du rcbs, ou c'est juste mieux ? Suspect

T'a acheté ou et combien ce machin rcbs ? :bounce: :bounce: :bounce:
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  lolo577 Ven 29 Jan 2010, 20:12

A la lumière de ton commentaire, je me rends compte que ma photo n'est pas assez explicite.

L'outil RCBS permet de faire les deux opérations :
- Chanfrein intérieur avec la fraise conique (en haut sur la photo).
- Ebavurage extérieur avec les 3 lames coupantes (en bas sur la photo).

Cet outil s'utilise comme l'outil Lee...

Lien vers l'armurerie Gilles outil RBS

------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1045
Age : 50
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Invité Ven 29 Jan 2010, 20:24

+1.
Cet outil fonctionne aussi pour ébavurer, c'est à dire pour ôter les excès de laiton à l 'extérieur du collet .
Il suffit pour ce faire de "coiffer",de recouvrir le collet avec l 'outil et de tourner jusqu à ne plus sentir de résistance.

Il y a aussi ceci:

Case trimer électrique du pauvre.... 55gehi
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  lolo577 Sam 06 Fév 2010, 19:19

Petit up !

En arpentant le rayon "auto" d'une grande surface j'ai trouvé par hasard une alimentation 12 Volts de forte puissance à tarif raisonnable (32 €). A l'origine, elle est destinée à alimenter, à partir du secteur, des appareils qui normalement se branchent sur l'allume-cigare des voitures. Elle est donc équipée d'une prise "allume-cigare" femelle.

Cette alimentation me semble être une alimentation "à découpage" puisqu'elle est fort légère signe qu'elle ne contient pas de lourd transformateur. Elle est conçue pour débiter jusqu'à 5 Ampères ce qui n'est pas rien. Elle est refroidie par un petit ventilateur à l'image de ceux que l'on trouve sur les PC.

J'ai fait un peu de câblage. En particulier j'ai installé une une prise femelle 2P+T à la place la prise allume-cigare. Ceci me permet de pouvoir utiliser l'alimentation pour d'autres utilisations. La prise avec fiche "de terre" impose une unique possibilité de connexion avec la prise mâle reliée à la pédale. Ainsi la polarité n'est pas inversée et le moteur tourne toujours dans le bon sens.

Case trimer électrique du pauvre.... Case_t10

Avec une telle alimentation, la perceuse est à même de délivrer toute sa puissance. J'ai fait des essais avec des douilles à mettre à longueur et tout se passe bien !

------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1045
Age : 50
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty mon mien.

Message  Invité Sam 06 Fév 2010, 20:12

Case trimer électrique du pauvre.... 209jd5v
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  gourdans Lun 15 Nov 2010, 16:33

[quote="Riresque"]
lolo577 a écrit: Pour ne rien arranger, ma perceuse (220 V) tourne bien trop vite : il faut vraiment contrôler finement la pression sur la "détente" pour que la douille tourne lentement.


Je vais poser une question conne d'utilisateur à perceuse, mais tu me mets le doute ! : pourquoi faudrait-il que la douille tourne lentement ? scratch[/quote

En ce qui me concerne je vais peut-être émettre une solution conne. L'utilisation d'un variateur d'intensité comme sur certains lampadaires de salon n'est-elle pas aussi une solution envisageable en particulier pour un perceuse sans transfo.

PS: Je suis un novice en tir comme en arme et, pour l'instant je n'ai pas encore rechargé l'ombre de la moitié d'un quart d'une cartouche.
Je réclame donc l'indulgence de cette docte assemblée.
gourdans
gourdans
Membre expert
Membre expert

Nombre de messages : 530
Age : 68
Localisation : Rhône-Alpes.
Date d'inscription : 20/10/2010

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  Stvjmb Lun 15 Nov 2010, 18:49

gourdans a écrit:En ce qui me concerne je vais peut-être émettre une solution conne. L'utilisation d'un variateur d'intensité comme sur certains lampadaires de salon n'est-elle pas aussi une solution envisageable en particulier pour un perceuse sans transfo.
L'idée est intéressante. Le Problème avec certains variateurs pas chers pour CA 220V vient de leur manque de progressivité, mais l'idée est à retenir.

gourdans a écrit:PS: Je suis un novice en tir comme en arme et, pour l'instant je n'ai pas encore rechargé l'ombre de la moitié d'un quart d'une cartouche.
Je réclame donc l'indulgence de cette docte assemblée.
Elle t'est tout accordée et il faut un début à tout.

Bien cordialement. Case trimer électrique du pauvre.... 254249

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery

Case trimer électrique du pauvre.... 28tkoz9
Stvjmb
Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1402
Age : 65
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  BOUZOU Mer 19 Jan 2011, 21:46

bonsoir
comme je suis nouveau ,je lis tous les sujets.a propos d'alimentation, il y en a une qui est peu chere et que l'on trouve facilement, car c'est un produit moderne: c'est l'alimentation de l'unité centrale d'un ordinateur, ça debite sec, c'est refroidi par un ventilo et ça sort du 12v, de plus ce systeme marche tres bien pour derouiller par electrolyse

------------------------

La vraie liberté, ce n'est pas faire ce que l'on veut, mais devenir ce que l'on est.

BOUZOU
Membre expert
Membre expert

Nombre de messages : 698
Age : 96
Localisation : nantes
Date d'inscription : 17/01/2011

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  mauser-76 Ven 16 Mar 2012, 17:48

tu arrive à nettoyer des douille par électrolyse avec une alim PC ?
mauser-76
mauser-76
Membre confirmé
Membre confirmé

Nombre de messages : 240
Age : 29
Localisation : A gauche de la presse
Date d'inscription : 16/11/2010

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  calou02 Ven 16 Mar 2012, 18:53

mauser-76 a écrit:tu arrive à nettoyer des douille par électrolyse avec une alim PC ?

comme toi je voudrais bien savoir.... scratch scratch

------------------------

Du fait de leur seule existence, les armes détenues par la population sont une garantie pour notre liberté !
Charles De Gaulle

« VOUS AVEZ PRÉFÉRÉ LE DÉSHONNEUR A LA GUERRE, VOUS AUREZ LES DEUX ! »
Winston CHURCHILL

Corruptissma republica plurimae leges

Case trimer électrique du pauvre.... Unpact10
calou02
calou02
Futur pilier
Futur pilier

Nombre de messages : 878
Age : 62
Localisation : Chateau-Thierry 02
Date d'inscription : 06/02/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  zeiss90 Ven 16 Mar 2012, 19:49

calou02 a écrit:
mauser-76 a écrit:tu arrive à nettoyer des douille par électrolyse avec une alim PC ?

comme toi je voudrais bien savoir.... scratch scratch

le monsieur a écrit "dérouiller" par électrolyse ... pas nettoyer des douilles (qui sont en laiton donc ne rouillent pas !!) Case trimer électrique du pauvre.... 942193

------------------------

J'entends et j'oublie.
Je vois et je me souviens.
Je fais et je comprends.

Confucius
zeiss90
zeiss90
Membre confirmé
Membre confirmé

Nombre de messages : 337
Age : 67
Localisation : Territoire de Belfort
Date d'inscription : 02/06/2009

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  BOUZOU Sam 17 Mar 2012, 17:04

merci zeiss, mais c'est bien ecrit "derouiller"..................................................

------------------------

La vraie liberté, ce n'est pas faire ce que l'on veut, mais devenir ce que l'on est.

BOUZOU
Membre expert
Membre expert

Nombre de messages : 698
Age : 96
Localisation : nantes
Date d'inscription : 17/01/2011

Revenir en haut Aller en bas

Case trimer électrique du pauvre.... Empty Re: Case trimer électrique du pauvre....

Message  BOUZOU Sam 17 Mar 2012, 17:15

pour ceux qui voudraient en plus de voir de belles images, il y a le montage tout expliqué d'une alim
http://jivaro-models.org/homepage/homepage.htm

------------------------

La vraie liberté, ce n'est pas faire ce que l'on veut, mais devenir ce que l'on est.

BOUZOU
Membre expert
Membre expert

Nombre de messages : 698
Age : 96
Localisation : nantes
Date d'inscription : 17/01/2011

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
