Message  bleu blanc rouge le Mar 07 Avr 2015, 15:05

Bonjour
un membre du forum ma posé la question je vais en faire profité tous le monde

Voici pour le démontage de la MAC 31

Démontage de la MAC 31 Demont10

retiré la crosse

en suite prendre un tourne vis et effectuer un quart de tour en enfonçant l'égerment

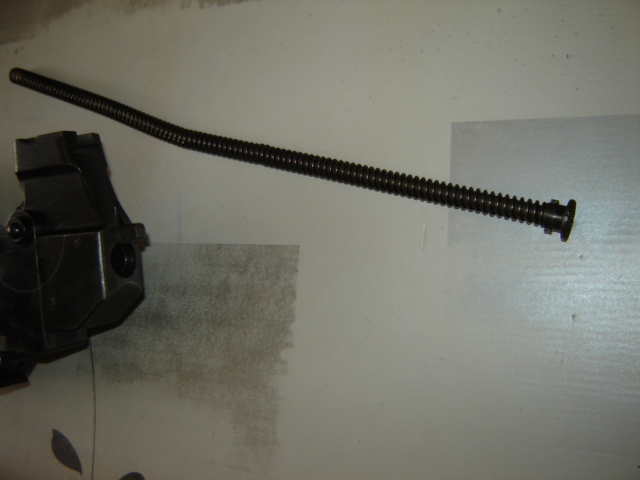

retenir l'ensemble car il y a un bon ressort derrière

Démontage de la MAC 31 Demont12

Démontage de la MAC 31 Demont13

Démontage de la MAC 31 Demont14

Démontage de la MAC 31 Demont15

Démontage de la MAC 31 Demont16

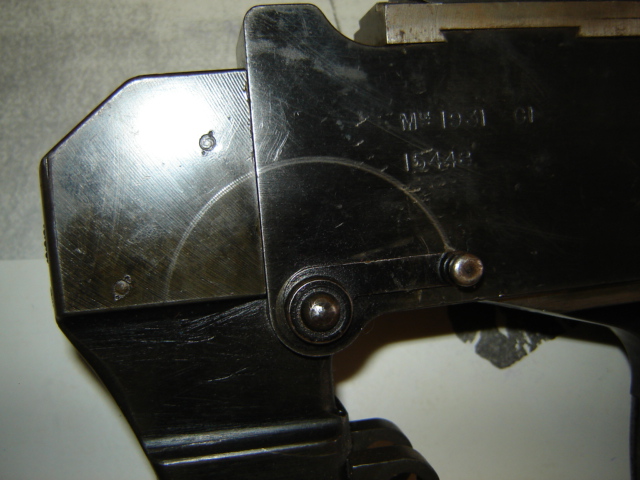

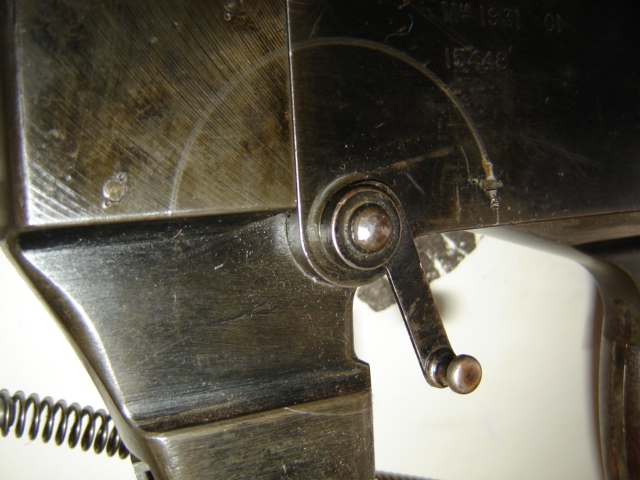

en suite devisé le manivelle qui sur la face droite

Démontage de la MAC 31 Demont17

Démontage de la MAC 31 Demont18

Démontage de la MAC 31 Demont19

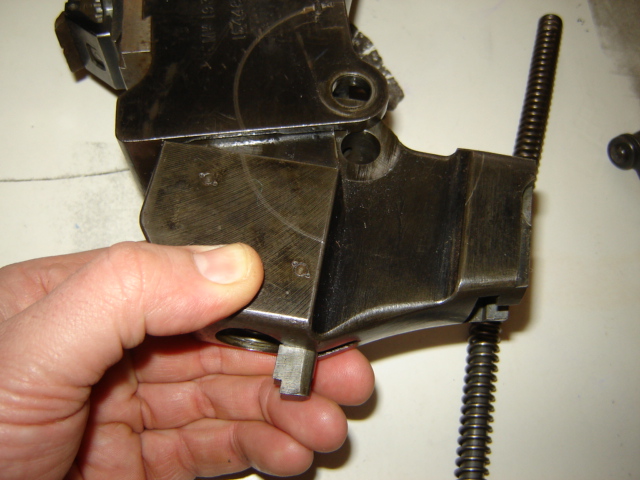

retirer le bloc arrière

Démontage de la MAC 31 Demont20

Démontage de la MAC 31 Demont21

retirer le levier d'armement en tirant vers l'arrière et en tirant aussi sur le levier d'armement

Démontage de la MAC 31 Demont23

Démontage de la MAC 31 Demont24

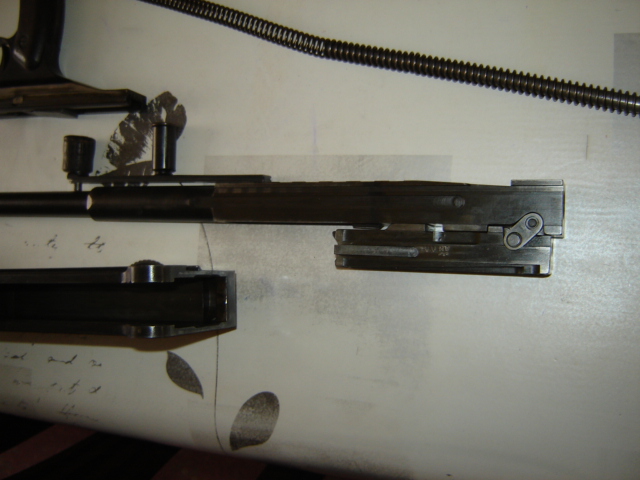

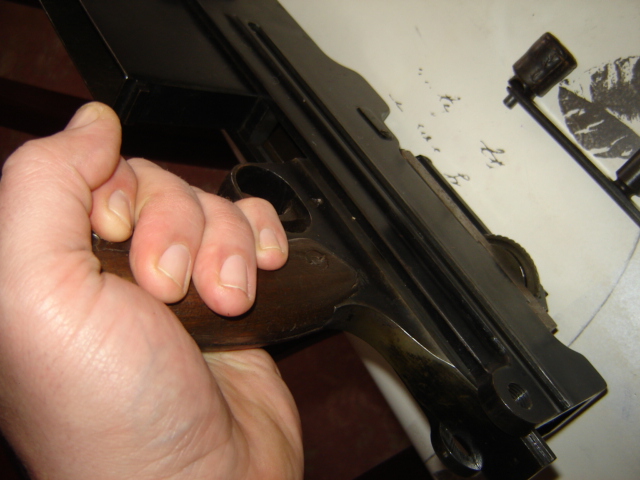

tirer la poignet vers l'arrière qui libère tous le mécanisme

Démontage de la MAC 31 Demont25

Démontage de la MAC 31 Demont27

Démontage de la MAC 31 Demont28

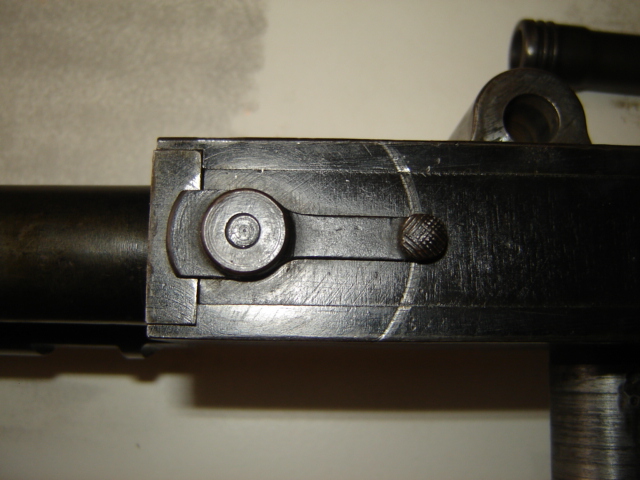

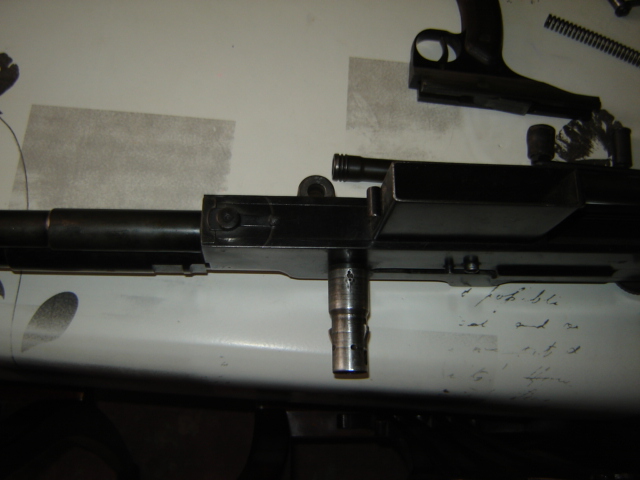

mettre la MAC 31 sur le dos et faire un quart de tour a la petite manivelle

Démontage de la MAC 31 Demont30

Démontage de la MAC 31 Demont31

Démontage de la MAC 31 Demont32

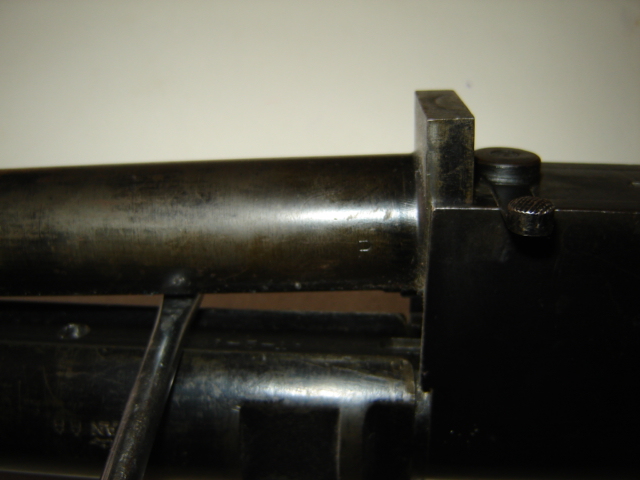

prendre un tourne vis et faire une pesé sur le tube pour le faire sortir

Démontage de la MAC 31 Demont33

Démontage de la MAC 31 Demont34

Démontage de la MAC 31 Demont35

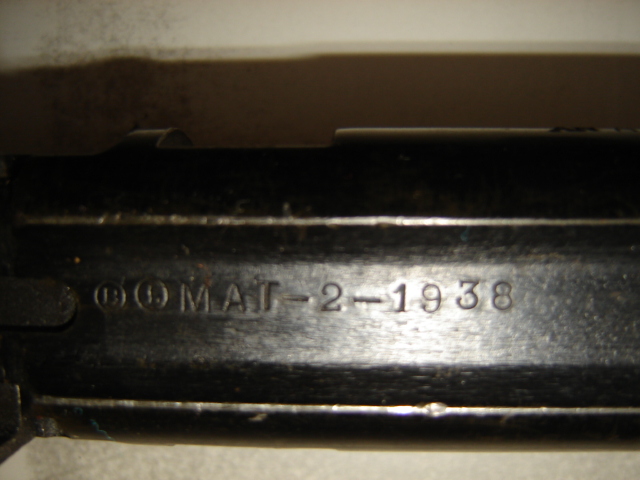

sous le tube d'empreint des gaz le canon avec la date de fabrication

Démontage de la MAC 31 Demont36

Démontage de la MAC 31 Demont38
Philippe
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  blb le Mar 07 Avr 2015, 16:43

bonjour

merci pour ce tuto
les piece interne sont les meme que pour le FM 24/29 ??
blb
blb
Membre
Membre

Nombre de messages : 45
Age : 36
Date d'inscription : 27/02/2011

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  bleu blanc rouge le Mar 07 Avr 2015, 16:52

Merci
dans l'apparence oui cela ressemble aux 24/29 même très proche mais pas dans les dimensions
Philippe
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  Leboulanger le Mar 07 Avr 2015, 18:14

Oueeeyyy qu'est que c'est beau ! Démontage de la MAC 31 383119171

Gros merci du partage Philippe Démontage de la MAC 31 2863987946

Les pièces sont bien différentes que celles du 24/29 et surtout l'alimentation / éjection ne sont pas du même côté . Idea

Par contre la hausse semble bien la même que celle de ma miteuse hotchkiss Mle 1914 ?
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4046
Age : 50
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  bleu blanc rouge le Mar 07 Avr 2015, 18:39

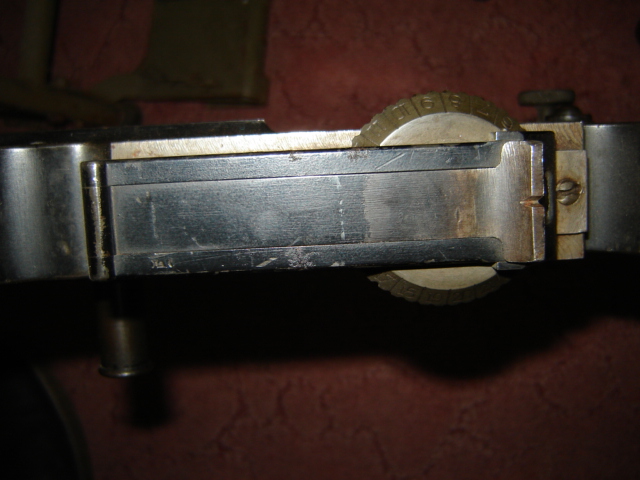

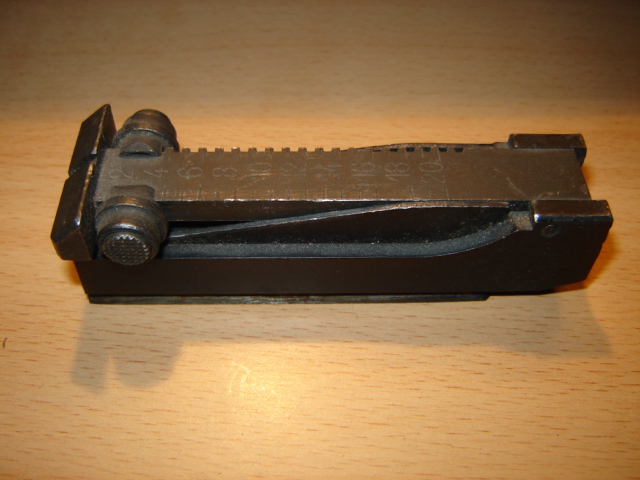

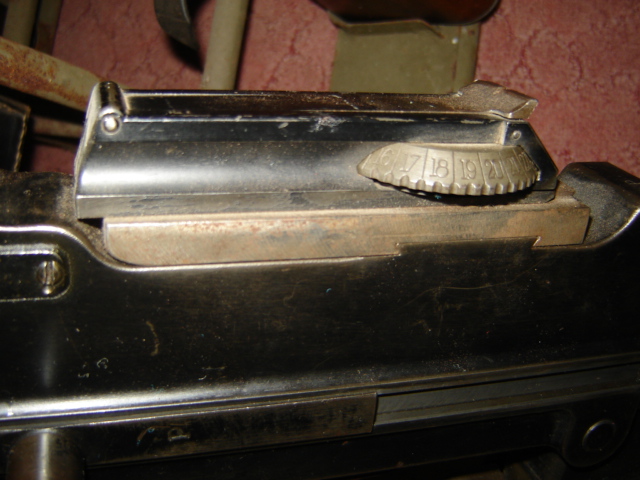

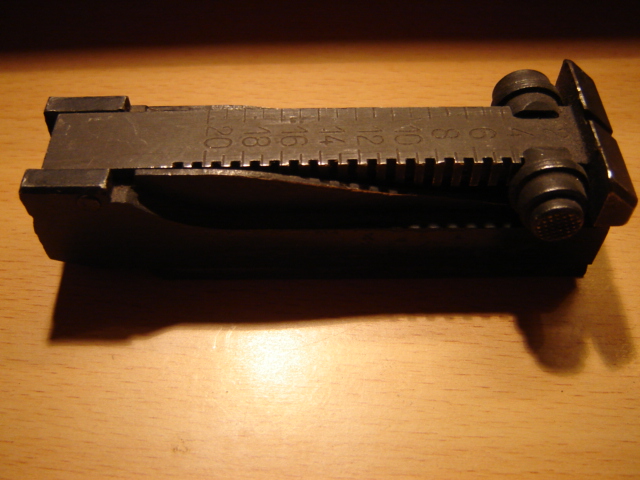

exacte elle reçois cette hausse pour le tir a terre, est c'est bien la hausse de la hotchkiss Mle 1914

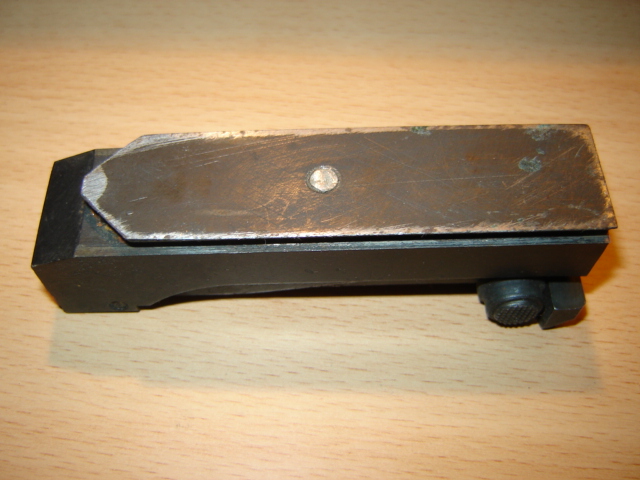

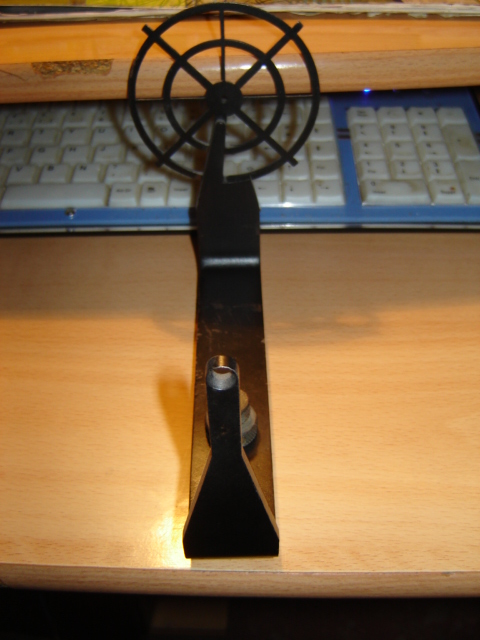

elle peux aussi recevoir une hausse anti aérienne et un hausse plate
Démontage de la MAC 31 Hausse10
Démontage de la MAC 31 Hausse11
Démontage de la MAC 31 Hausse12
Démontage de la MAC 31 Hausse13
Démontage de la MAC 31 Hausse14
Démontage de la MAC 31 Hausse15
Démontage de la MAC 31 Hausse16
Démontage de la MAC 31 Hausse17
Démontage de la MAC 31 Hausse19
Démontage de la MAC 31 Hausse20
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  Leboulanger le Mar 07 Avr 2015, 19:02

Qu'est ce que c'est beau .
Vraiment tu me fais plaisir . Démontage de la MAC 31 941308610
Super ce partage . Démontage de la MAC 31 3361380237
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4046
Age : 50
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  bleu blanc rouge le Mar 07 Avr 2015, 19:08

Et dire que je croyais qu'il y avait qu'à ma femme que je faisais plaisir !!!!!!

bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  Leboulanger le Mar 07 Avr 2015, 20:05

Sans doute pas avec le même "gros calibre" ... Démontage de la MAC 31 942193
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4046
Age : 50
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  maginot le Mar 07 Avr 2015, 20:12

Du lourd ici !!!!!!

Merci du post.

------------------------

"La seule façon de stopper un méchant avec une armes est de lui opposer quelqu'un de bien avec une arme."
Wayne Lapierre (Président éxécutif de la National Rifle Association)
maginot
maginot
Membre averti
Membre averti

Nombre de messages : 110
Age : 35
Date d'inscription : 04/06/2013

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  Baccardi le Mar 07 Avr 2015, 21:05

C'est tellement éloigné de ce que je connais comme démontage Shocked

Je comprends qu'il faille voir une fois pour pouvoir le faire pirat

Belle présentation et bonne chance à tous ceux qui se lancent... peut-être qu'un tuto pour le remontage ne serait pas de trop clown

Un tout grand Merci, c'est du boulot ce genre de sujet Démontage de la MAC 31 72113

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 13669
Age : 55
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  joselito le Mar 07 Avr 2015, 21:32

Leboulanger a écrit:Sans doute pas avec le même "gros calibre" ... Démontage de la MAC 31 942193

'' gros calibre ''.... scratch ...permettez moi d'en douter..... :ouichef: Démontage de la MAC 31 199729 .............. :ouichef:
joselito
joselito
Modérateur

Nombre de messages : 13769
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  bleu blanc rouge le Mar 07 Avr 2015, 21:41

la bête fait quand même 135 Kg
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  Gilles78 † le Mar 07 Avr 2015, 21:51

bleu blanc rouge a écrit:la bête fait quand même 135 Kg

Shocked  la MAC31 ?... manque pas une virgule ?...

------------------------

Tout ce que vous voulez savoir de la législation sur les armes
Démontage de la MAC 31 Ca J'avais un camarade.... Démontage de la MAC 31 Image
Gilles78 †
Gilles78 †
Pilier du forum
Pilier du forum

Nombre de messages : 2043
Age : 66
Date d'inscription : 15/03/2015

http://unpact.net

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  joselito le Mar 07 Avr 2015, 21:56

Gilles78 a écrit:

bleu blanc rouge a écrit:la bête fait quand même 135 Kg



Shocked  la MAC31 ?... manque pas une virgule ?...

faut pas lui en vouloir, il n'a pas preciser que 135 KG, c'est quand il la porte à l'épaule...... lol1 lol1 lol1
joselito
joselito
Modérateur

Nombre de messages : 13769
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  joselito le Mar 07 Avr 2015, 21:58

Leboulanger a écrit:Sans doute pas avec le même "gros calibre" ... Démontage de la MAC 31 942193



puisqu'on est dans les calibres....j'ai une petite Toff' pour les Z'amis...si le taff pense que c'est déplacer, ils peuvent supprimer.. Wink

Démontage de la MAC 31 14886410

Ben, ça m'a fait rire... Embarassed
joselito
joselito
Modérateur

Nombre de messages : 13769
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Démontage de la MAC 31 Empty Re: Démontage de la MAC 31

Message  TOMEÏ le Mar 07 Avr 2015, 22:52

Pour compléter l’excellente documentation photos de bleu blanc rouge.
La M.A.C. 31 (dite Reibel) se décline sous plusieurs versions.

Elles sont toutes alimentées par un chargeur cylindrique tournant (circulaire, tambour ou camembert) de 149 cartouches, la 150ème étant fausse et à demeure à l'intérieur servant de guide, sauf, car il faut une exception qui confirme la règle, la 31 A2 mitrailleuse d'infanterie montée sur l'affût trépied U.S. M2 et qui est alimentée à droite par un chargeur curviligne à piles imbriquées de 35 cartouches et dont les lèvres de distribution sont portées par la boite de culasse.
° La 31 A1 mitrailleuse d'infanterie, alimentation à droite et montée sur affût modèle 45. Canon de 60cm au pas de 235mm identique à la A 2.
° La 31 C mitrailleuse de char avant 1945. Canon de 60cm au pas de 270mm, alimentation à droite ou à gauche.
° La 31 E mitrailleuse de char après 1945. Canon plus court de 13 cm au pas de 270mm, alimentation à droite ou à gauche (AMX 13 et EBR).
° 31 F mitrailleuse de cloche et casemate. Canon de 60cm au pas de 235mm, alimentation à droite ou à gauche.
° 31 T mitrailleuse de tourelle de fortification. Canon de 60cm au pas de 235mm, alimentation à droite ou à gauche.
° 31 TM identique à la T dont elle ne diffère que par le levier d'armement.
° 31 C+F mitrailleuse sous casemate modifiée du type C.
Hormis les canons et les boites de culasse, toutes les pièces sont interchangeables sauf les clavettes d'assemblage suivant qu'il s'agisse d'une alimentation à droite ou à gauche.
Seules les 31 A1 et A2 comportent des organes de visée.
Suivant les modèles, le poids de l'arme nue varie entre 10,500 et 10,900 Kg.
