Message  feder504 Dim 25 Jan 2015, 18:30

En souvenir de mes Lee-Enfield, voici leurs baïonnettes :
Trio de baïonnettes N°4 Mk II 2vbk9bb

En haut :
- N° 4 Mk II* de fabrication Lewisham Engineering Co., London, portant à la fois le code (S 376) et la marque "L.ENG.", ce qui est une faute fréquente sur le matos britannique ...
Ce fabricant est rarement rencontré (84566 exemplaires seulement).
Le fourreau est un Sheffield Steel Products Ltd., à Sheffield (code N 64), dans un porte-fourreau destiné aux baïo 1907.
Pour que celui de la N° 4 tienne sans se faire la malle, on place sur le bouton une languette (ici en cuir, mais elle existe en toile) dotée d'une boucle en laiton, dont les deux extrémités se rejoignent après avoir fait le tour du passant supérieur.


Au milieu :
- N° 4 Mk II (sans *), sans marque apparente de fabricant, polie par des décennies d'usage en région saharienne (prise sur l'adversaire, au Tchad, en 1971, par un de mes gars qui, me sachant collectionneur, me l'a donnée !).
Je n'avais pas le fourreau, rajouté plus tard (un N 64 aussi), avec un porte-fourreau un poil plus court que le précédent.
Le porteur n'a pas utilisé la languette, mais percé un trou dans le passant supérieur pour y passer le bouton du fourreau, pratique courante chez les Godons ...


En bas :
- N° 4 Mk II canadienne, fabrication Long Branch (baïo et fourreau), dans un porte-fourreau typique de la Navy canadienne, daté 1942.
Les coutures des passants sont doublées de façon à resserrer le diamètre intérieur, pour ne pouvoir accueillir que le fourreau des N° 4 ...


Cette petite tof pour les heureux possesseurs de Lee-Enfield ...  Wink


A+

------------------------

"Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
"Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
"... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 7289
Age : 72
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty rep..

Message  joselito Dim 25 Jan 2015, 20:14

Sympa, mais dis moi Michel, peut on avoir une vue de plus prés des marquages.... Trio de baïonnettes N°4 Mk II 117219
joselito
joselito
Modérateur
Modérateur

Nombre de messages : 14716
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  Wseneandal Lun 26 Jan 2015, 15:54

oui elles sont bien belles, je rejoins joselito comme cela je pourrais comparé avec la mienne  Trio de baïonnettes N°4 Mk II 72113
Wseneandal
Wseneandal
Membre confirmé
Membre confirmé

Nombre de messages : 420
Age : 34
Localisation : Est de la France
Date d'inscription : 19/02/2014

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  feder504 Lun 26 Jan 2015, 18:20

Voilà voilà ...
Trio de baïonnettes N°4 Mk II 28vrcio

La Lewisham est grossièrement finie, et le marquage laisse à désirer ...

Sur la canadienne, on voit la "broad arrow" dans le "C", incliné à gauche de 90°, au-dessus du "N", et en bas, le logo de Long Branch, incliné pareillement et mal frappé ! Ce logo est un "B" posé sur la branche horizontale du "L" ...

À noter que les Mk II* sont des fabrications britanniques uniquement, alors que les Mk II ont également été produites au Canada et aux USA (ces dernières par Savage).

A+

------------------------

"Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
"Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
"... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 7289
Age : 72
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty rep..

Message  joselito Lun 26 Jan 2015, 18:26

Trio de baïonnettes N°4 Mk II 117219  l'Ami pour les Toff's... Trio de baïonnettes N°4 Mk II 779757
joselito
joselito
Modérateur
Modérateur

Nombre de messages : 14716
Age : 61
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  bleu blanc rouge Lun 26 Jan 2015, 18:39

Bonjour a tous
voici ma petite contribution a ce poste
mais je ne peux les détaillés comme feder504
Philippe

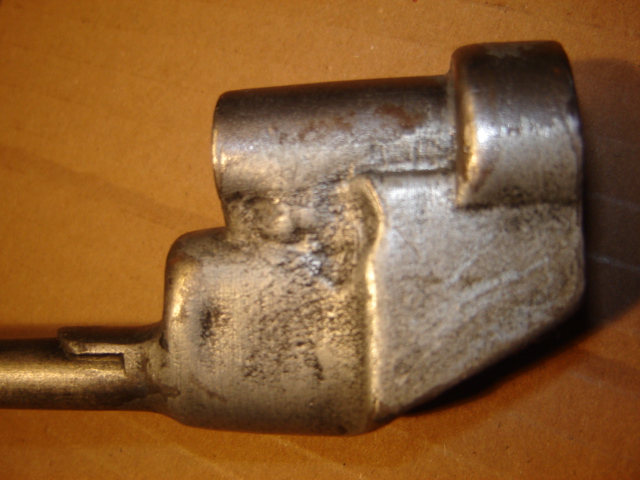

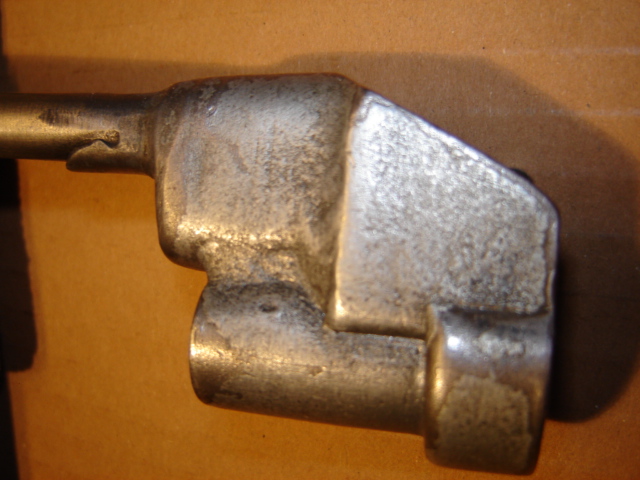

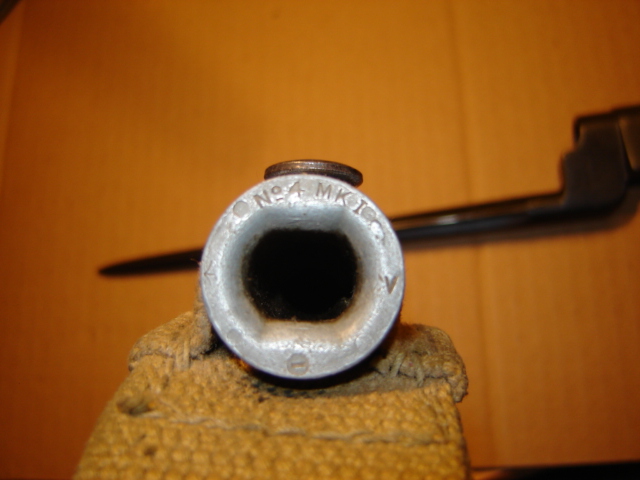

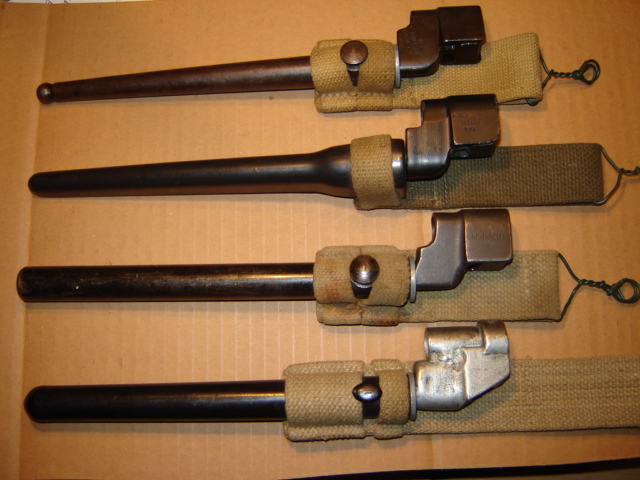

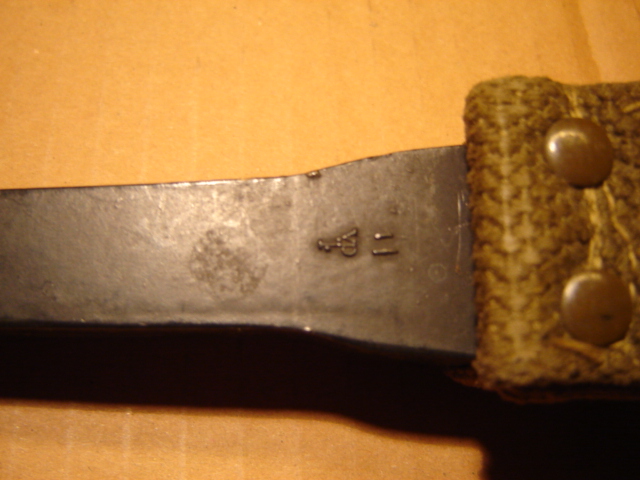

une MKI et trois MKII
Trio de baïonnettes N°4 Mk II Nc4mk110
Trio de baïonnettes N°4 Mk II Nc4mk111
Trio de baïonnettes N°4 Mk II Nc4mk112
Trio de baïonnettes N°4 Mk II Nc4mk113
Trio de baïonnettes N°4 Mk II Nc4mk114
Trio de baïonnettes N°4 Mk II Nc4mk115
Trio de baïonnettes N°4 Mk II Nc4mk122

Trio de baïonnettes N°4 Mk II Nc4mk117
Trio de baïonnettes N°4 Mk II Nc4mk118
Trio de baïonnettes N°4 Mk II Nc4mk119
Trio de baïonnettes N°4 Mk II Nc4mk120

Trio de baïonnettes N°4 Mk II Nc4mk121
bleu blanc rouge
bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 868
Age : 50
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  sandy Lun 26 Jan 2015, 19:26

bonjour,il y a t il eu des porte baio de fabrication us ? j en possede un avec marquage effacé "us jqmd" possible ?

sandy
Futur pilier
Futur pilier

Nombre de messages : 734
Age : 42
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  feder504 Lun 26 Jan 2015, 23:46

Très belle série, bbr !

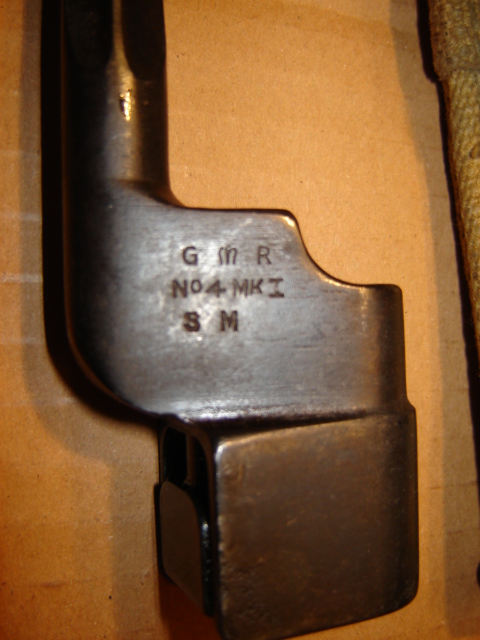

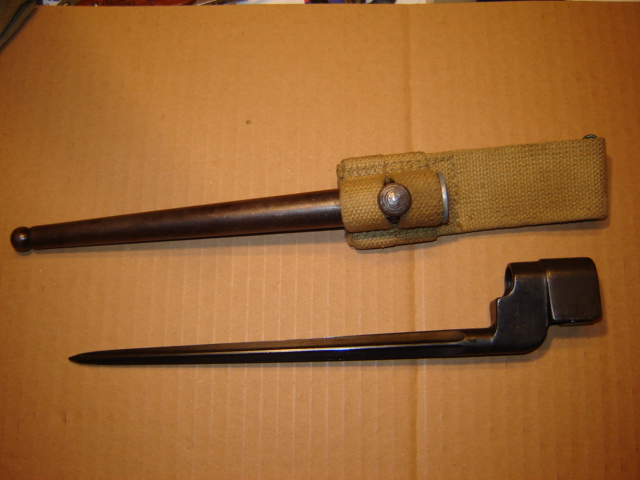

- une Mk I de fabrication Singer Ltd. (Écosse), dans un fourreau Mk I

- une Mk II Savage, dans un fourreau Mk II

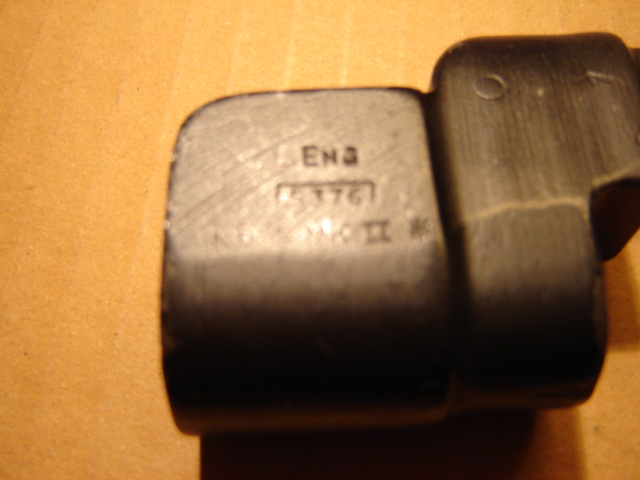

- une Mk II* Lewisham dans un fourreau US Victory Plastics (avec son porte-fourreau intégré)

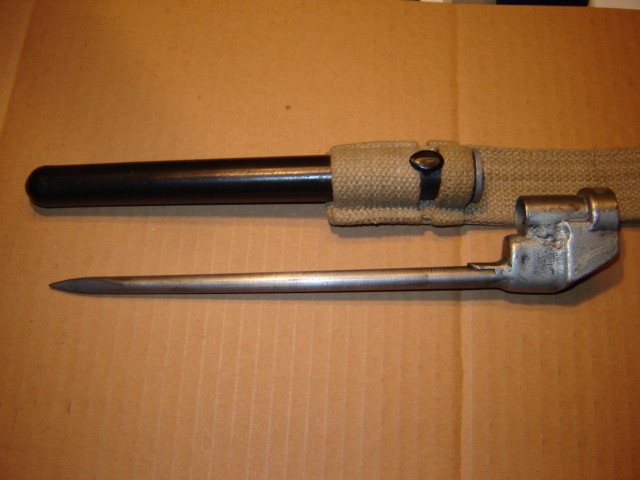

- une Mk III dans un fourreau Mk III (en plastique)
Je ne vois guère le marquage de la Mk III, mais il me semble apercevoir un "M", côté gauche, vers le haut ...
Si c'est vraiment un "M", il y a le nombre "158" derrière, et c'est une fabrication J. Lucas Ltd., à Birmingham.

Bel ensemble qu'il était assez facile de réunir autrefois (je parle des années 70 et 80) mais il faut maintenant chercher un peu plus pour trouver certaines pièces ! Je pense à la Mk I, par exemple ...

Merci pour tes photos, comme ça, les copains ont toute la gamme des WW2 à mettre au bout de leurs N° 4 !

sandy, il faudrait une photo du marquage, et le type de porte-baïo ...  Wink

A+

------------------------

"Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
"Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
"... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 7289
Age : 72
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  DENAMUR Mer 28 Jan 2015, 19:47

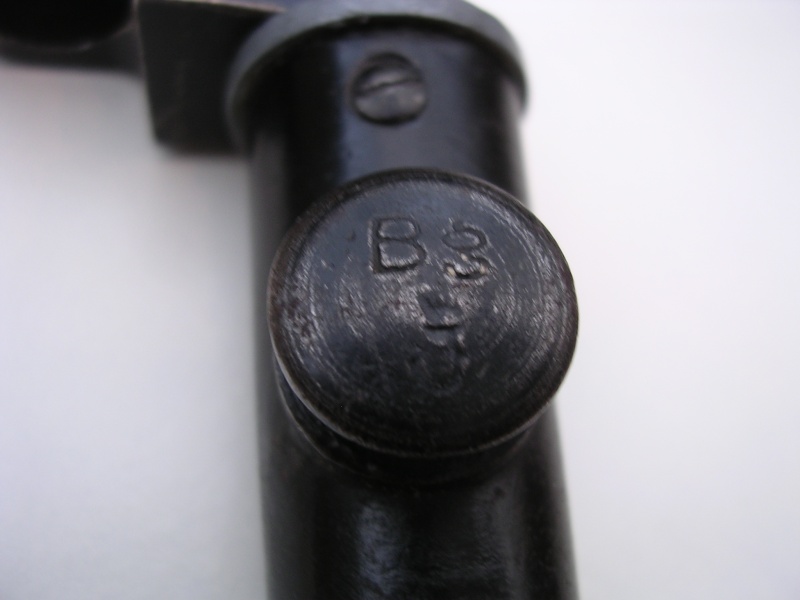

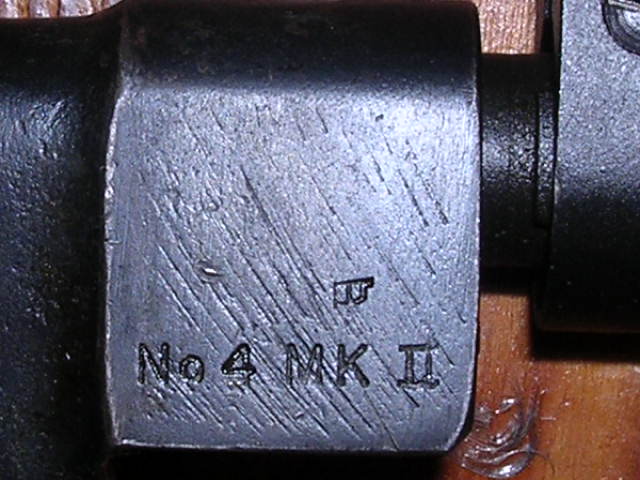

Une autre vue d'une Long Branch et une autre fabrication Trio de baïonnettes N°4 Mk II 72113



Trio de baïonnettes N°4 Mk II 00710Trio de baïonnettes N°4 Mk II Spike_10Trio de baïonnettes N°4 Mk II Spike_11Trio de baïonnettes N°4 Mk II Spike_12

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2303
Age : 66
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  sandy Jeu 29 Jan 2015, 20:13

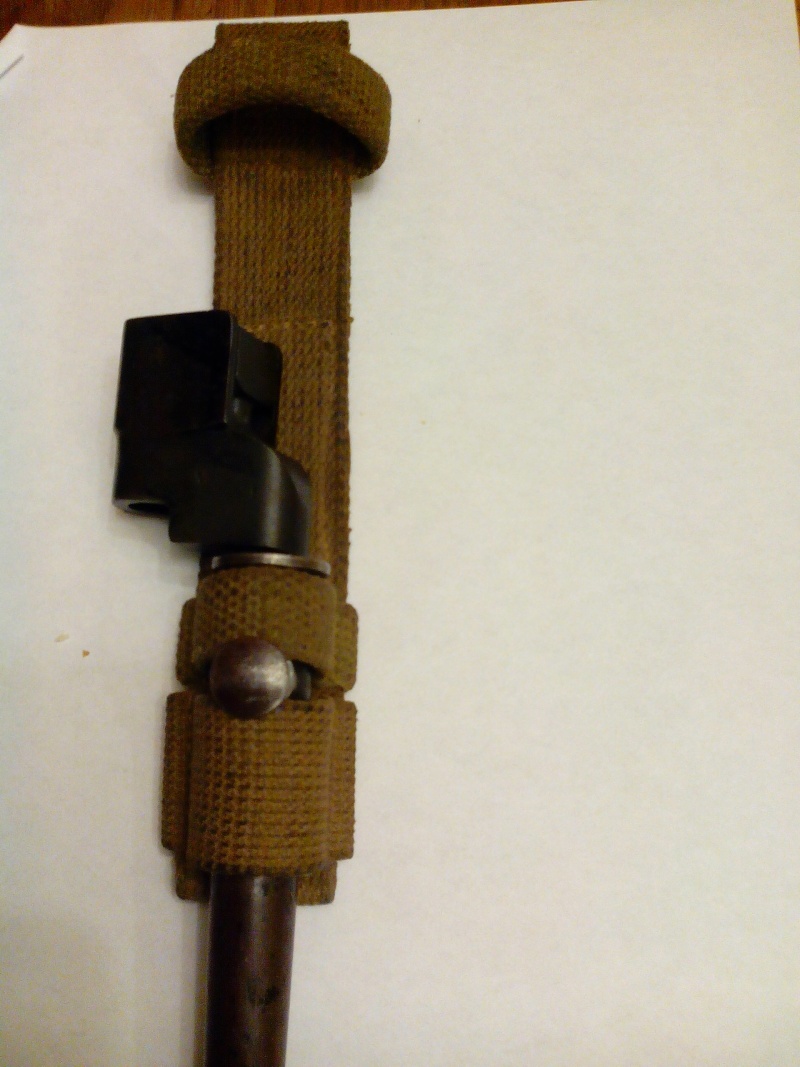

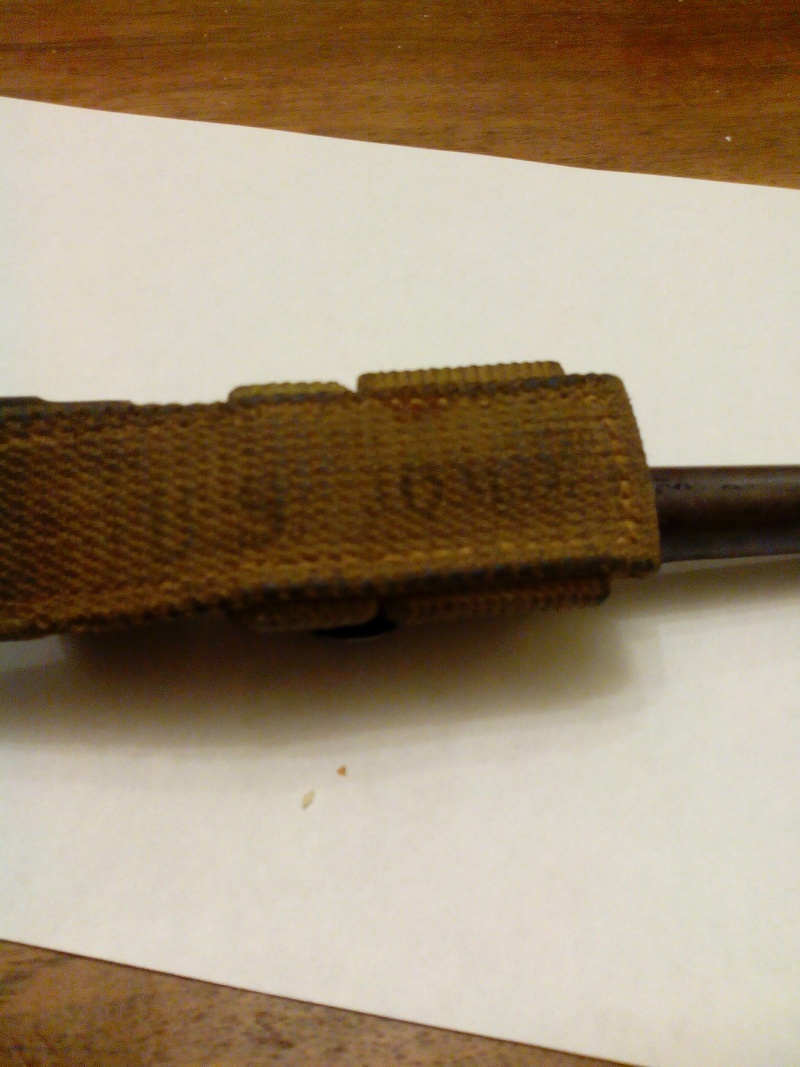

bonjour, marquage us ?Trio de baïonnettes N°4 Mk II 03210Trio de baïonnettes N°4 Mk II 03310

sandy
Futur pilier
Futur pilier

Nombre de messages : 734
Age : 42
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  DENAMUR Ven 30 Jan 2015, 09:39

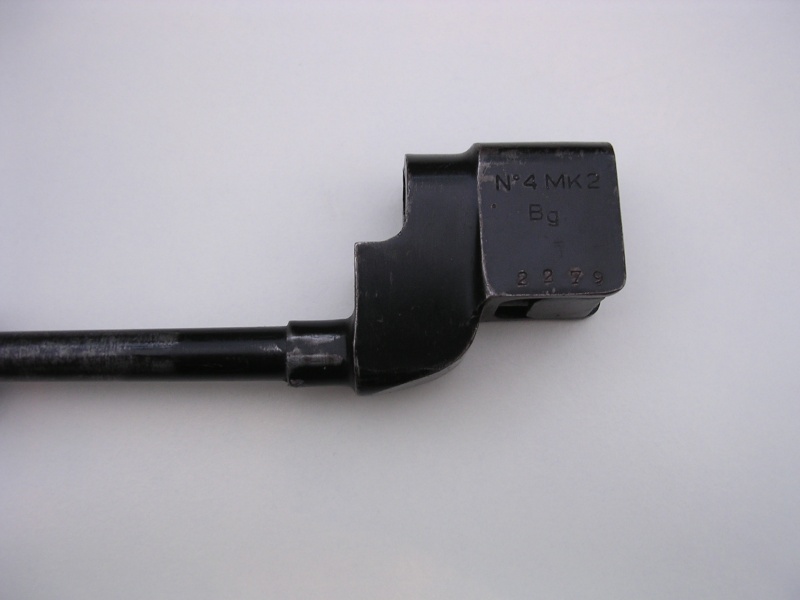

et alors, ma N°4 MK 2 Bg ? Tout le monde à donné sa langue au chat !

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2303
Age : 66
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  feder504 Ven 30 Jan 2015, 11:00

DENAMUR a écrit:et alors, ma N°4 MK 2 Bg ? Tout le monde à donné sa langue au chat !
Ça serait belgicain que ça ne m'étonnerait pas ........  Very Happy

A+ Trio de baïonnettes N°4 Mk II 942193

------------------------

"Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
"Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
"... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 7289
Age : 72
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  DENAMUR Ven 30 Jan 2015, 11:29

Eh oui, c'est bien çà. Le lee Enfield N°4 a été en usage en Belgique jusqu'en 1975 dans la Gd ( environ) et il y a eu pas mal de production nationale de pièces détachées et accessoires divers, dont les baios Trio de baïonnettes N°4 Mk II 72113

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2303
Age : 66
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  sandy Ven 30 Jan 2015, 18:43

bonjour ,personne a une idée pour le porte fourreau marqué "us"  ?

sandy
Futur pilier
Futur pilier

Nombre de messages : 734
Age : 42
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  feder504 Sam 31 Jan 2015, 00:11

sandy a écrit:bonjour ,personne a une idée pour le porte fourreau marqué "us"  ?
Les productions du Jeffersonville Quartermaster Depot sont datées, d'habitude ...
Je n'ai pas connaissance de cette fabrication, c'est le premier que je vois ...

Loi "Lend-Lease" peut-être ? Si des pièces de ce genre ont été fournies en 1941, avant l'entrée en guerre des USA, l'omission de la date se comprendrait ...

A+

------------------------

"Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
"Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
"... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 7289
Age : 72
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Trio de baïonnettes N°4 Mk II Empty Re: Trio de baïonnettes N°4 Mk II

Message  sandy Sam 31 Jan 2015, 19:48

bonjour ,merci pour ta réponse ,pas vue de date , est  t il possible que ce soit un marquage rapporté plus tard ?
