Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Bonjour
Je possède un Mauser FN 24/30. J'ai un soucis de garde-main fendu devant la hausse, au niveau des vis du clip de fixation garde main.
J'ai commencé a démonté le garde-main, mais ça force. Le clip est fixé serré, j'ai juste pu passer un tournevis, mais j'ai préféré reculer. J'ai pas envie de faire une connerie, déjà que le bois est fragilisé.
Il faut démonter la hausse avant?
Je voudrais savoir si l'un d'entre vous a une méthode, simple et sure, pour le démontage de ce style de garde-main enveloppant.
Merci d'avance.
Je possède un Mauser FN 24/30. J'ai un soucis de garde-main fendu devant la hausse, au niveau des vis du clip de fixation garde main.
J'ai commencé a démonté le garde-main, mais ça force. Le clip est fixé serré, j'ai juste pu passer un tournevis, mais j'ai préféré reculer. J'ai pas envie de faire une connerie, déjà que le bois est fragilisé.
Il faut démonter la hausse avant?
Je voudrais savoir si l'un d'entre vous a une méthode, simple et sure, pour le démontage de ce style de garde-main enveloppant.
Merci d'avance.
ManOwaR- Membre
- Nombre de messages : 15
Age : 46
Date d'inscription : 07/05/2013
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Bonjour, dommage que tu n’ai pas reçu de réponse, le sujet m’intéresse aussi...
Bon courage.
corsu- Membre
- Nombre de messages : 21
Age : 33
Date d'inscription : 15/03/2015
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Normalement il suffit de relever la hausse à la verticale, curseur à fond vers le haut (donc en bas de l'échelle de hausse), de déclipser le garde-main en tirant vers le haut puis de le faire pivoter à 90° pour pouvoir le sortir complètement.
Il vaut mieux y aller à la main plutôt que de marquer le bois avec une lame de tournevis ou autre.
Il vaut mieux y aller à la main plutôt que de marquer le bois avec une lame de tournevis ou autre.
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Bonjour
Merci Gilles pour tes renseignements.
En tirant directement sur le bois j ai peur de faire de la casse. Le clips enssert le métal fermement...
Bonne journée
Merci Gilles pour tes renseignements.
En tirant directement sur le bois j ai peur de faire de la casse. Le clips enssert le métal fermement...
Bonne journée
corsu- Membre
- Nombre de messages : 21
Age : 33
Date d'inscription : 15/03/2015
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Si le bois est fendu et que la fente passe par les trous de vis du clip, les vis seront arrachées de leur trou quoi que tu fasses.
Il faut dans tous les cas que tu démontes le garde-main comme tu peux, ensuite si les vis se sont arrachées, tu n'auras plus qu'à recoller le garde-main (colle à bois dans la fente, et mise sous presse ou ligature, éventuellement suivi du collage d'un renfort interne en fibre de verre à la résine époxy) et refixer le clip un peu plus loin dans le garde-main. Ce sont deux simples petites vis à bois qui ne nécessitent même pas d'avant-trou.
Il faut dans tous les cas que tu démontes le garde-main comme tu peux, ensuite si les vis se sont arrachées, tu n'auras plus qu'à recoller le garde-main (colle à bois dans la fente, et mise sous presse ou ligature, éventuellement suivi du collage d'un renfort interne en fibre de verre à la résine époxy) et refixer le clip un peu plus loin dans le garde-main. Ce sont deux simples petites vis à bois qui ne nécessitent même pas d'avant-trou.
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Merci pour tout les conseils.
Je vais m'atteler à la tâche.
Je vais m'atteler à la tâche.
corsu- Membre
- Nombre de messages : 21
Age : 33
Date d'inscription : 15/03/2015
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Si c'est clipsé sur le canon comme pour le Lee Enfield n°1, en démontant la crosse/fut tu aura accès au dessous du garde main et les clips seront visibles...ne restera qu'a pousser sur les clips par dessous pour ne pas casser le bois du garde main.
blp54- Membre expert
- Nombre de messages : 666
Age : 48
Date d'inscription : 22/03/2015
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
C'est une possibilité en effet, il n'y a qu'un seul clip, mais on peut effectivement séparer l'ensemble canon/garde-main de la crosse et pousser le clip par en-dessous, mais il faudra dans tous les cas déplacer les vis si la fente passe par l'un ou l'autre des deux trous.
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
+1 pour déposer la crosse avant de vouloir "arracher" le garde-main .
En suite le bois sera réparable par le dessous .
Si une faiblesse apparaît au niveau de l'ancrage d'une vis , surtout ne pas la déplacer .
Injecter un mélange colle a bois / sciure fine dans le trou et après séchage complet ( 24h c'est bien ) , passer une petite mèche en avant-trou pour revisser la vis a sa place d'origine .
Dans certains cas , on peu aussi percer plus gros le trou de vis et insérer / coller une chevillette en bois .
Puis l'araser et pré-percer en diamètre inférieur de vis un avant-trou ...
En suite le bois sera réparable par le dessous .
Si une faiblesse apparaît au niveau de l'ancrage d'une vis , surtout ne pas la déplacer .
Injecter un mélange colle a bois / sciure fine dans le trou et après séchage complet ( 24h c'est bien ) , passer une petite mèche en avant-trou pour revisser la vis a sa place d'origine .
Dans certains cas , on peu aussi percer plus gros le trou de vis et insérer / coller une chevillette en bois .
Puis l'araser et pré-percer en diamètre inférieur de vis un avant-trou ...
Leboulanger- Pilier du forum
- Nombre de messages : 4062
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Bonjour
Un petit lien sur le montage et démontage:
Le site "Surplusrifle.com" étant mort, j'ai retrouvé sur un site d'archive.
https://web.archive.org/web/20130820042737/http://surplusrifle.com/brnovz24/rifledisassembly/index.asp
Format PDF:
https://web.archive.org/web/20130616225632/http://surplusrifle.com/brnovz24/rifledisassembly/pdf/brnovz24disassembly.pdf

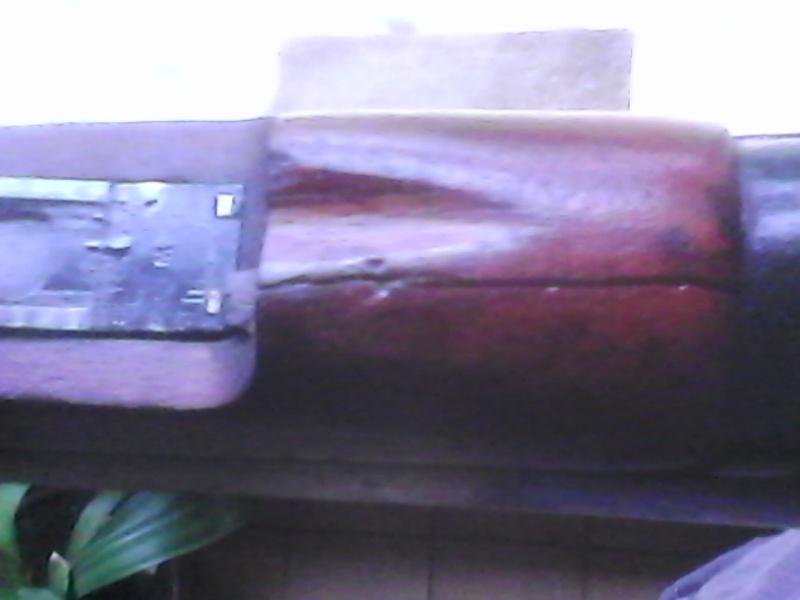

Foto du garde main, fendu sur l'axe d'un des deux vis du clips:
Lorsque je vais retirer le garde main, le clips va forcer que sur un vis, j'espère que je ne vais pas agraver mon cas
Pour la réparation, on m'a conseillé cela:
"Pour recoller ton bois , ne prends pas de colle a bois surtout , écarte légèrement la fente et mets y un peu de colle genre araldite deux composants , tu chauffe alors avec un sèche cheveux , la colle époxy va se liquéfier et couler a l'intérieur de la fente et se durcir très vite , ensuite tu arases avec un cutter les bavures de colle .En chauffant un peu la colle se liquéfie d'abord et pénètre dans les pores du bois avant de prendre dure . Ce collage là tiens a l'eau et a l'humidité alors que la colle a bois ne résiste pas ."
Un petit lien sur le montage et démontage:
Le site "Surplusrifle.com" étant mort, j'ai retrouvé sur un site d'archive.
https://web.archive.org/web/20130820042737/http://surplusrifle.com/brnovz24/rifledisassembly/index.asp
Format PDF:
https://web.archive.org/web/20130616225632/http://surplusrifle.com/brnovz24/rifledisassembly/pdf/brnovz24disassembly.pdf
Foto du garde main, fendu sur l'axe d'un des deux vis du clips:
Lorsque je vais retirer le garde main, le clips va forcer que sur un vis, j'espère que je ne vais pas agraver mon cas
Pour la réparation, on m'a conseillé cela:
"Pour recoller ton bois , ne prends pas de colle a bois surtout , écarte légèrement la fente et mets y un peu de colle genre araldite deux composants , tu chauffe alors avec un sèche cheveux , la colle époxy va se liquéfier et couler a l'intérieur de la fente et se durcir très vite , ensuite tu arases avec un cutter les bavures de colle .En chauffant un peu la colle se liquéfie d'abord et pénètre dans les pores du bois avant de prendre dure . Ce collage là tiens a l'eau et a l'humidité alors que la colle a bois ne résiste pas ."
ManOwaR- Membre
- Nombre de messages : 15
Age : 46
Date d'inscription : 07/05/2013
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
Ah super ton lien!
Merci bien!
Merci bien!
corsu- Membre
- Nombre de messages : 21
Age : 33
Date d'inscription : 15/03/2015
Re: Procédure de démontage garde main Mauser FN 24/30, VZ24, etc
je vois sur ton lien que eux aussi déposent en premier la crosse
Le souci de la colle époxy , c'est qu'elle ne pourra prendre la teinte du bois et je crains que cela se vois .
Sachant qu'après réparation tu réaliseras certainement un poncé/huilé je ne vois pas comment l'humidité pourrait altérer ton collage .
Les entures que j'ai réalisé sur des crosses n'ont jamais bougées .
Fais des essais sur deux chutes de bois et vois ce que ca donne avec ces méthodes .
Tu appliqueras celles qui te convient le mieux
Le souci de la colle époxy , c'est qu'elle ne pourra prendre la teinte du bois et je crains que cela se vois .
Sachant qu'après réparation tu réaliseras certainement un poncé/huilé je ne vois pas comment l'humidité pourrait altérer ton collage .
Les entures que j'ai réalisé sur des crosses n'ont jamais bougées .
Fais des essais sur deux chutes de bois et vois ce que ca donne avec ces méthodes .
Tu appliqueras celles qui te convient le mieux
Leboulanger- Pilier du forum
- Nombre de messages : 4062
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009
