Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Sam 03 Oct 2015, 18:34

J'ai déjà présenté les françaises dans ce sujet ... beaucoup moins de modèles possibles à monter ... Wink
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  curly red ryder Sam 03 Oct 2015, 18:36

Gigi10 a écrit:J'ai déjà présenté les françaises dans ce sujet ... beaucoup moins de modèles possibles à monter ... Wink


Mais sur un fusil Mauser, quelque soit le modèle de baïonnette, le montage est le même, l'intérêt diminue!
curly red ryder
curly red ryder
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 80
Date d'inscription : 29/04/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  CLOSDELIF Sam 03 Oct 2015, 18:41

L'intérêt diminue peut être pour toi....
Mais ce n'est pas le cas de tout le monde !
Je trouve plus intéressant de remercier Gigi 10 pour ses présentations que de faire des critiques sans aucun intérêt Shocked
Sur un forum comme le notre, il est toujours bon de penser à ceux qui font l'effort de présenter une arme ou un accessoire : Ce sont eux qui finalement font vivre le forum Idea
salut

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 22737
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Invité Sam 03 Oct 2015, 19:16

en tout cas , pour moi , ce post est un de ceux que je suis le plus regulierement .
j'en profite pour remercier gigi10 et le feliciter a la fois pour ses connaissances , la qualitée de ses photos  et l'extraodinaire collection qu'il posséde.
on se demande quand ça va se tarir .
ne change rien , on se régale ! Quelques baïonnettes montées sur leurs armes - Page 9 2863987946

curly si tu as des modèles d'autres pays , on les attends  avec impatience , allez , ce week-end tu fait les photos Quelques baïonnettes montées sur leurs armes - Page 9 819249
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Sam 03 Oct 2015, 19:20

Quelques baïonnettes montées sur leurs armes - Page 9 117219


Dernière édition par Gigi10 le Sam 03 Oct 2015, 20:43, édité 1 fois
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Invité Sam 03 Oct 2015, 19:38

curly red ryder a écrit:Bof, encore une ersatz,....



c'est ce que je me disais aussi en en voyant une. pour moi elles se ressemblaient toutes, mais ça c’était avant .... merci GIGI  Quelques baïonnettes montées sur leurs armes - Page 9 3361380237
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Sam 03 Oct 2015, 20:35

curly red ryder a écrit:Mais sur un fusil Mauser, quelque soit le modèle de baïonnette, le montage est le même, l'intérêt diminue!



Curly, le système de fixation n'est qu'une partie de la baïo et c'est justement ce qui fait l'intérêt des allemandes ... avec la rainure en trêfle et la douille à double diamètre généralisée sur les Ersatz, ils ont été assez malins pour faire en sorte que n'importe quelle baïo récupérée sur le terrain puisse se monter instantanément et indifféremment sur un Gew. 88 ou 98 ou Kar. 98, ils ont même "poussé le bouchon" à faire des adaptateurs pour monter ces pièces sur les fusils étrangers capturés, c'est un montage "universel" pour leurs armes en service pendant ce conflit - plus de 120 modèles possibles - cela en fait une mine d'or pour tous les passionnés du genre ...
La seule exigence d'une baïo, c'est de se monter sur le fusil, le reste est accessoire, donc avec un seul système de fixation on simplifie grandement les choses, après libre court aux différents ateliers participant à l'effort de guerre de faire un modèle avec ses propres possibilités (savoir-faire, machines à disposition, pièces de récupération, etc ) ... Tout était bon pour arriver au but et vite tout en répondant au budjet du moment !
Tu ne pourras pas monter une "Rosalie" sur un "Berthier" que je sache, alors ... respect ! salut
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Une ersatz montée sur Gew.98

Message  hardos68 Sam 03 Oct 2015, 21:56

Bonsoir à tous,
félicitation à toi Gigi, pour nous montrer ce montage avec cette belle eb40 a.
Toujours un régal de pouvoir admirer à chaque fois, un modèle différent d' ersatz monté.
Amicalement
Pascal
hardos68
hardos68
Membre
Membre

Nombre de messages : 18
Age : 54
Localisation : AVERNES 95
Date d'inscription : 03/01/2014

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  CLOSDELIF Sam 03 Oct 2015, 21:58

hardos68 a écrit:Bonsoir à tous,
félicitation à toi Gigi, pour nous montrer ce montage avec cette belle eb40 a.
Toujours un régal de pouvoir admirer à chaque fois, un modèle différent d' ersatz monté.
Amicalement
Pascal

Bonsoir....Pense cependant à passer par la case "Présentation".....Obligatoire salut

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 22737
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Jeanghis Sam 03 Oct 2015, 22:53

Merci Gigi10 pour toutes ces nouvelles informations imagées et passionnantes.
Merci encore d'avoir aidé le béotien que j'étais (et que je suis toujours) dans le monde des baïonnettes.
Merci aussi d'avoir été patient et de n'avoir pas affiché la condescendance que certains tatillons dédaigneux affichent ici à l'égard du néophyte.
salut

------------------------

Quelques baïonnettes montées sur leurs armes - Page 9 Logo-w10 Winchester For Life   Quelques baïonnettes montées sur leurs armes - Page 9 Logo-p12Paléolithique aux Années FollesQuelques baïonnettes montées sur leurs armes - Page 9 Logo_p10        Quelques baïonnettes montées sur leurs armes - Page 9 Logo_u16
Jeanghis
Jeanghis
Pilier du forum
Pilier du forum

Nombre de messages : 2857
Age : 71
Localisation : Ain-Jura-Winchester
Date d'inscription : 24/10/2009

http://winchester-lsg.forumotion.com/

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  vivelacolo Dim 04 Oct 2015, 23:53

Gigi10 a écrit:Les ancres sont poinçonnées en face avant, sur la croisière et le fourreau au-dessus du pontet. A ma connaissance, on ne les voit que sur des mles 74 / 86 /92 ( pas sûr pour la 66 ) . Le N° de série, lui, est sur le quillon avec les poinçons de contrôle et sur le bracelet du fourreau, en face arrière, il correspond au N° attribué à l'arme sur laquelle la baïo sera montée.
Cela donne ça sur un mle 1874 :


Je pense que ça pourra t'aider ... Quelques baïonnettes montées sur leurs armes - Page 9 72113








Un post très intéressant ou l'on peut apprécier en détails  toutes les variations dans la conception et fabrications de ces armes.  Pas ennuyeux du tout, bien au contraire. C’est ces petits détails qui sont les bases de la collection.

Gigi 10,

J’ai un petit détail à ajouter  à-propos des baïonnettes  règlementaires françaises  marquées d’une ancre de marine.

Voila donc le modèle 78


n post très intéressant ou l'on peut apprécier en détails  toutes les variations dans la conception et fabrications de ces armes.  Pas ennuyeux du tout, bien au contraire. C’est ces petits détails qui sont les bases de la collection.

Gigi 10,

J’ai un petit détail à ajouter  à-propos des baïonnettes  règlementaires françaises  marquées d’une ancre de marine.

Voila donc le modèle 78

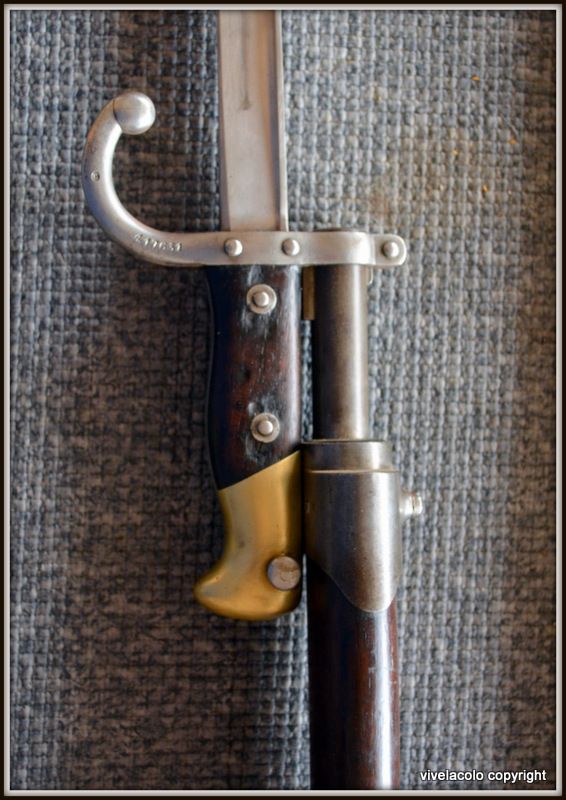

Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0728

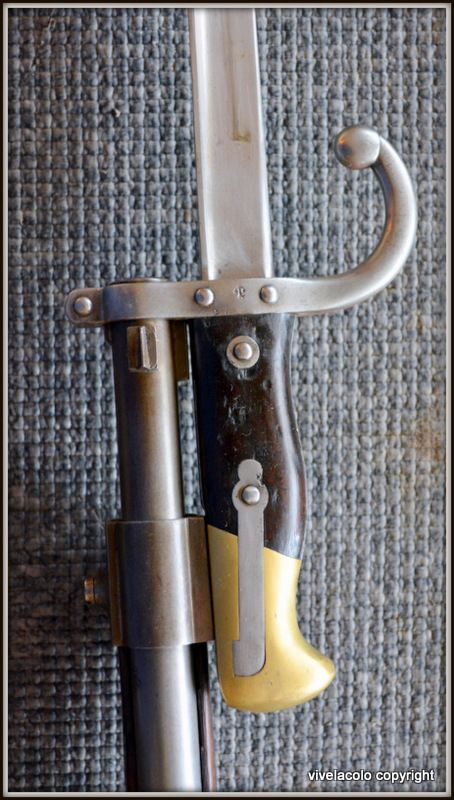

Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0735llll

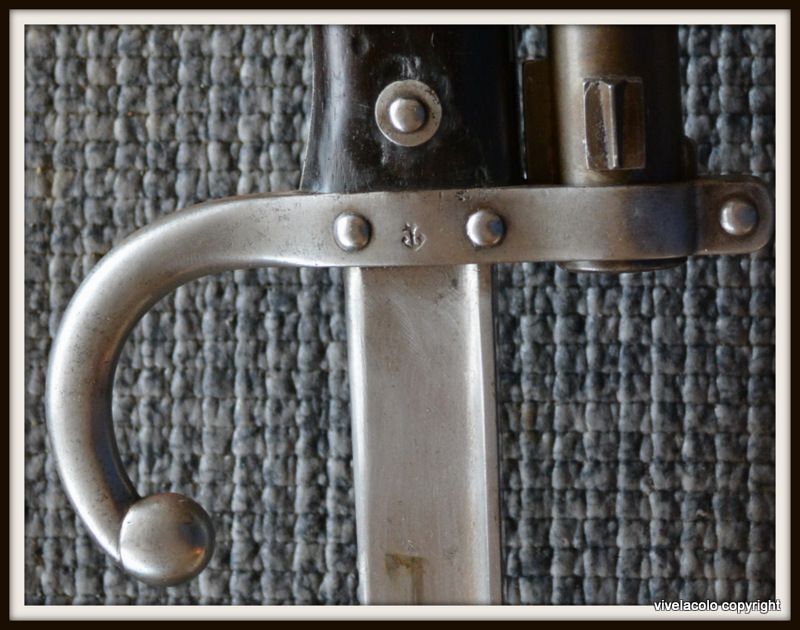

Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0731

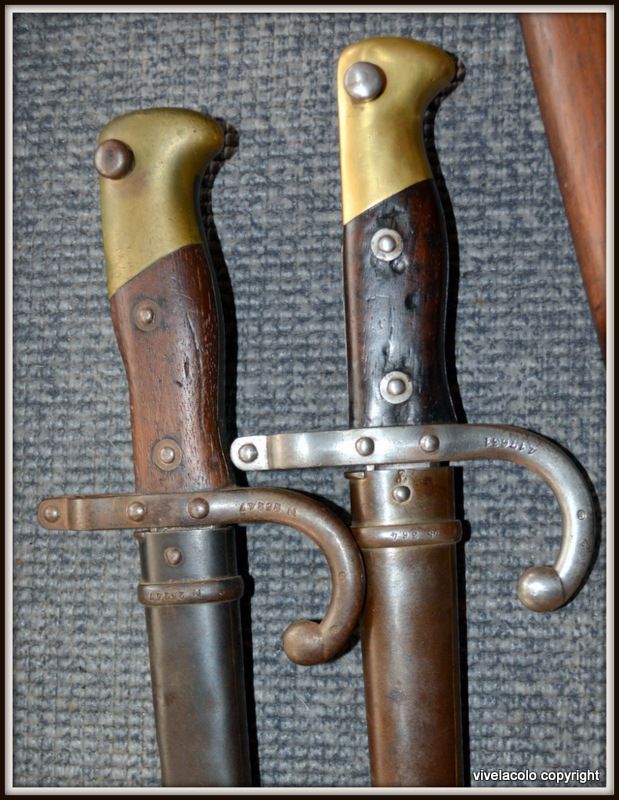

. Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0745-001

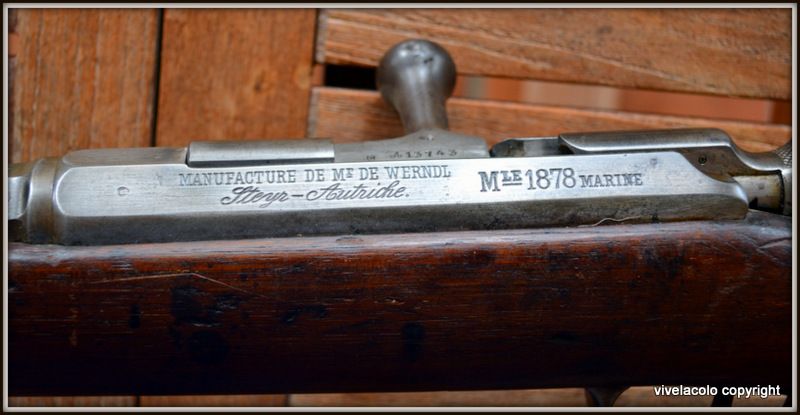

Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0741

Quelques baïonnettes montées sur leurs armes - Page 9 DSC_0738

La baïonnette tout comme le fusil était fabriquée en Autriche à Steyr. Il n y en a pas eu beaucoup et la plus grande partie des armes survivantes en 1915 fut envoyée au russes.

best regards
RRO
vivelacolo
vivelacolo
Pilier du forum
Pilier du forum

Nombre de messages : 1028
Age : 78
Localisation : San Pascual Valley
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  curly red ryder Lun 05 Oct 2015, 16:55

Gigi10 a écrit:



curly red ryder a écrit:Mais sur un fusil Mauser, quelque soit le modèle de baïonnette, le montage est le même, l'intérêt diminue!

Curly,
Tu ne pourras pas monter une "Rosalie" sur un "Berthier" que je sache, alors ... respect ! salut

Erreur Gigi, cela a été fait.
 Dans l'après guerre la Grèce avait commandé à la France des mousquetons 1892 avec sabres baïonnettes. Elle a reçu les mousquetons avec baïonnettes 1886-15. Ces baïonnettes ont été alors modifiées (je ne sais pas si ce fut par la France ou par la Grèce) pour s'adapter sur les dits mousquetons!

Quelques baïonnettes montées sur leurs armes - Page 9 33aqmaw

Quelques baïonnettes montées sur leurs armes - Page 9 A4mpu

Quelques baïonnettes montées sur leurs armes - Page 9 Audxc3


curly red ryder
curly red ryder
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 80
Date d'inscription : 29/04/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Lun 05 Oct 2015, 21:50

Là, on est au rayon bricolage ... Quelques baïonnettes montées sur leurs armes - Page 9 608836
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Lun 05 Oct 2015, 23:42

Bonjour Vivelacolo,
Oui bien sûr ... j'avais oublié le Mle 78 dit "Kropatschek" attribué spécialement à la Marine. Quelques baïonnettes montées sur leurs armes - Page 9 72113
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  curly red ryder Mar 06 Oct 2015, 08:43

Vive la Colo, dans le rayon "Kropatscheck" tu as encore les modèle 1884, 1885 et 1874/85 qui à ma connaissance portent aussi pour au moins une partie d'entre elles l'ancre de Marine et Colonies. Ce sont ces fusils qui ont été livrés aux Russes et pas le fusil 1878.
curly red ryder
curly red ryder
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 80
Date d'inscription : 29/04/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Mar 06 Oct 2015, 16:37

On peut voir aussi des ancres sur les modèles 1874 de fabrication privée.
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Gigi10 Mer 16 Déc 2015, 18:52

Bonjour,
Je reviens sur les EB 40 a & b pour montrer leurs particularités:


- Poignée tout acier, le bec du pommeau est minime (vraisemblablement formé en même temps que l’arrondi)

Quelques baïonnettes montées sur leurs armes - Page 9 209k95h

- la lame est bloquée par des cales (sans doute pour s’adapter à une poignée récupérée ... la soie prend du jeu et on trouve souvent la lame tordue)

Quelques baïonnettes montées sur leurs armes - Page 9 W7dk1

- la croisière est composée de deux plaques minces, d'égale épaisseur, soudées puis meulées sur la tranche pour ne former qu'une pièce ... mais pas dessus apparemment, pour ne pas gêner le passage du canon et éviter du travail d'ajustage (la douille aussi se voit très souvent tordue car à l’usage, elle a tendance à s'écarter de la croisière )

Quelques baïonnettes montées sur leurs armes - Page 9 2qban2x

- les premières lames étaient sans gouttières et creusées ensuite pour le second modèle (d'après Carter)

Quelques baïonnettes montées sur leurs armes - Page 9 4pv8dd

- le bouton du poussoir de verrouillage est moleté (on ne le voit que sur ce modèle)
Quelques baïonnettes montées sur leurs armes - Page 9 2lj52x0



Leur piètre conception  illustre bien la baisse de qualité de l’ersatz ... terminé les finitions d’avant-guerre, on est dans l’urgence.


Dernière édition par Gigi10 le Dim 17 Sep 2017, 00:45, édité 2 fois
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Quelques baïonnettes montées sur leurs armes

Message  FEUERFREI86 Jeu 31 Déc 2015, 17:18

Bonjour ,

pour terminé l'année 2015 et continuer le post de GIGI.

Montage baïonnette DREYSE M 41

Quelques baïonnettes montées sur leurs armes - Page 9 316

Quelques baïonnettes montées sur leurs armes - Page 9 3310


Montage baïonnette DREYSE M 60

Quelques baïonnettes montées sur leurs armes - Page 9 317

Quelques baïonnettes montées sur leurs armes - Page 9 3510

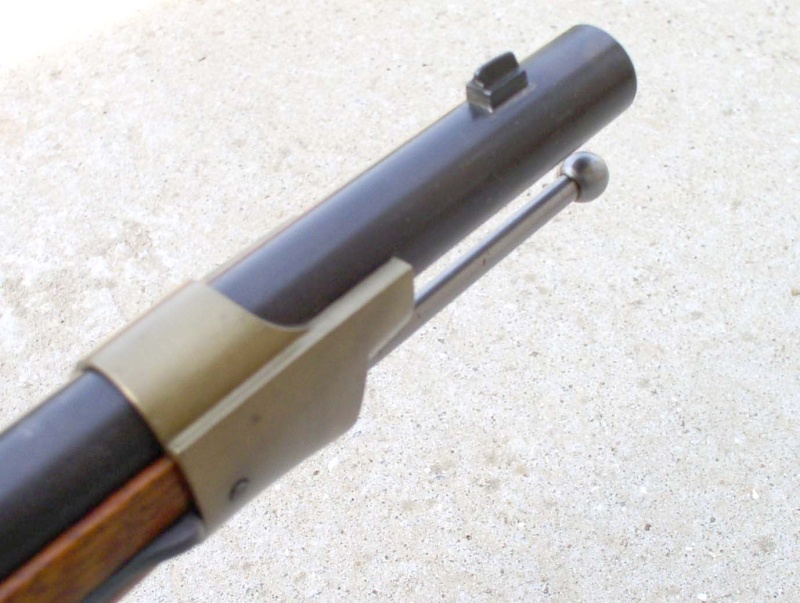

Montage baïonnette DREYSE M 62 idem MOD 68 WURTEMBOURGEOIS


Quelques baïonnettes montées sur leurs armes - Page 9 318

Quelques baïonnettes montées sur leurs armes - Page 9 2510



Montage baïonnette DREYSE M 65

Quelques baïonnettes montées sur leurs armes - Page 9 319

Quelques baïonnettes montées sur leurs armes - Page 9 3411


Montage baïonnette pour FUSIL LORENTZ II M 54 / 67 MODIFIE DREYSE



Quelques baïonnettes montées sur leurs armes - Page 9 320


Quelques baïonnettes montées sur leurs armes - Page 9 3311


La suite en 2016 Quelques baïonnettes montées sur leurs armes - Page 9 254249

cordialement

 Feuerfrei86 salut

FEUERFREI86
Membre
Membre

Nombre de messages : 81
Age : 62
Localisation : lorrain par naissance/Poitevin par hasard
Date d'inscription : 30/11/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  Baccardi Jeu 31 Déc 2015, 17:34

FEUERFREI86 a écrit:Bonjour ,

pour terminer l'année 2015 et continuer le post de GIGI.

La suite en 2016 Quelques baïonnettes montées sur leurs armes - Page 9 254249

cordialement

 Feuerfrei86 salut





Une bien belle fin d'année et vivement le début de la suivante si c'est comme ça !
Très belles photos, merci Quelques baïonnettes montées sur leurs armes - Page 9 72113


Dernière édition par Baccardi le Ven 01 Jan 2016, 13:58, édité 2 fois

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 17724
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Quelques baïonnettes montées sur leurs armes

Message  FEUERFREI86 Ven 01 Jan 2016, 13:47

Bonjour et bonne année 2016 à tous

2016 ANNÉE DE VERDUN

MONTAGE BAÏONNETTE FUSIL A PERCUSSION PRUSSIEN MOD 39


 Quelques baïonnettes montées sur leurs armes - Page 9 321

Quelques baïonnettes montées sur leurs armes - Page 9 2311



MONTAGE BAÏONNETTE FUSIL PODEWILL  MOD 58/67

 Quelques baïonnettes montées sur leurs armes - Page 9 322

Quelques baïonnettes montées sur leurs armes - Page 9 2211



MONTAGE BAÏONNETTE FUSIL WERDER  MOD 69   baïonnette modifié

Quelques baïonnettes montées sur leurs armes - Page 9 3_10

Quelques baïonnettes montées sur leurs armes - Page 9 2212


le reste suivra

cordialement

 Feuerfrei86 salut

FEUERFREI86
Membre
Membre

Nombre de messages : 81
Age : 62
Localisation : lorrain par naissance/Poitevin par hasard
Date d'inscription : 30/11/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  chris1964 Ven 01 Jan 2016, 13:54

Bonjour à tous

ma petite participation, un mousqueton d'artillerie mle 1874 avec sa baïonnette au numéro

cdt

Christophe

Quelques baïonnettes montées sur leurs armes - Page 9 20zqsd2Quelques baïonnettes montées sur leurs armes - Page 9 1zdu076

------------------------

Quelques baïonnettes montées sur leurs armes - Page 9 208
chris1964
chris1964
Membre confirmé
Membre confirmé

Nombre de messages : 363
Age : 60
Date d'inscription : 25/10/2010

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Quelques baïonnettes montées sur leurs armes

Message  FEUERFREI86 Ven 01 Jan 2016, 21:37

Bonsoir ,

une petite suite

MONTAGE BAÏONNETTE FUSIL MAUSER MOD  71 et CARABINE DE CHASSEUR MOD 71 (mod 71 infanterie ou mod 71 de chasseur)

IG MOD 71
Quelques baïonnettes montées sur leurs armes - Page 9 218

JB MOD 71
Quelques baïonnettes montées sur leurs armes - Page 9 323



Quelques baïonnettes montées sur leurs armes - Page 9 2312



MONTAGE BAÏONNETTE FUSIL MAUSER MOD  71/84 ( mod 71/84)

Quelques baïonnettes montées sur leurs armes - Page 9 324


Quelques baïonnettes montées sur leurs armes - Page 9 2610




MONTAGE BAÏONNETTE FUSIL MAUSER MOD  88 (mod 71)



Quelques baïonnettes montées sur leurs armes - Page 9 325

Quelques baïonnettes montées sur leurs armes - Page 9 2811



Cordialement



Feuerfrei86 salut

FEUERFREI86
Membre
Membre

Nombre de messages : 81
Age : 62
Localisation : lorrain par naissance/Poitevin par hasard
Date d'inscription : 30/11/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Quelques baïonnettes montées sur leurs armes

Message  FEUERFREI86 Ven 01 Jan 2016, 21:47

SUITE

MONTAGE BAÏONNETTE FUSIL SPENCER MOD 1860 NEW MODEL


Quelques baïonnettes montées sur leurs armes - Page 9 219


Quelques baïonnettes montées sur leurs armes - Page 9 3911



MONTAGE BAÏONNETTE FUSIL REMINGTON ROLLING BLOK  MOD 1870



Quelques baïonnettes montées sur leurs armes - Page 9 220



Quelques baïonnettes montées sur leurs armes - Page 9 2313




MONTAGE BAÏONNETTE FUSIL SNIDER MOD 1853/66

Quelques baïonnettes montées sur leurs armes - Page 9 Snider11


Quelques baïonnettes montées sur leurs armes - Page 9 Snider12




Cordialement


Feuerfrei86 salut

FEUERFREI86
Membre
Membre

Nombre de messages : 81
Age : 62
Localisation : lorrain par naissance/Poitevin par hasard
Date d'inscription : 30/11/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Quelques baïonnettes montées sur leurs armes

Message  FEUERFREI86 Ven 01 Jan 2016, 22:05

suite

MONTAGE BAÏONNETTE FUSIL ARIZAKA T 38


Quelques baïonnettes montées sur leurs armes - Page 9 Type_310


Quelques baïonnettes montées sur leurs armes - Page 9 Type_311





MONTAGE BAÏONNETTE 98 FUSIL GEW 98


Quelques baïonnettes montées sur leurs armes - Page 9 326



Quelques baïonnettes montées sur leurs armes - Page 9 4210






MONTAGE BAÏONNETTE 98/05  KAR 98 a



Quelques baïonnettes montées sur leurs armes - Page 9 Kar_9810


Quelques baïonnettes montées sur leurs armes - Page 9 Kar_9811





MONTAGE BAÏONNETTE 84/98/35  K98 k



Quelques baïonnettes montées sur leurs armes - Page 9 221


Quelques baïonnettes montées sur leurs armes - Page 9 3412





MONTAGE BAÏONNETTE 84/98/35  FUSIL GEW 41 W



Quelques baïonnettes montées sur leurs armes - Page 9 Eg110


Quelques baïonnettes montées sur leurs armes - Page 9 Pb_310






Cordialement


 Feuerfre86 salut

FEUERFREI86
Membre
Membre

Nombre de messages : 81
Age : 62
Localisation : lorrain par naissance/Poitevin par hasard
Date d'inscription : 30/11/2015

Revenir en haut Aller en bas

Quelques baïonnettes montées sur leurs armes - Page 9 Empty Re: Quelques baïonnettes montées sur leurs armes

Message  curly red ryder Sam 02 Jan 2016, 00:04

FEUERFREI86 a écrit:Bonjour et bonne année 2016 à tous

2016 ANNÉE DE VERDUN

MONTAGE BAÏONNETTE FUSIL A PERCUSSION PRUSSIEN MOD 39


 Quelques baïonnettes montées sur leurs armes - Page 9 321

Quelques baïonnettes montées sur leurs armes - Page 9 2311


 Feuerfrei86 salut


Feuerfrei, désolé de te contredire, mais si c'est un fusil modèle 39 Prussien il a été modifié car la baïonnette modèle 39 n'a pas de virole, elle est fixée au fusil par le même ressort sous le canon que sur le fusil modèle 1809.

curly red ryder
curly red ryder
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 80
Date d'inscription : 29/04/2015

Revenir en haut Aller en bas

Page 9 sur 13 Précédent  1, 2, 3 ... 8, 9, 10, 11, 12, 13  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
