Carabine Burnside (identifiée) Empty Carabine Burnside (identifiée)

Message  Pocomas Dim 18 Oct 2009, 22:47

Qui sera capable d'identifier cette jolie chose ? Fournie avec son suppositoire Very Happy
Pas trop difficile pour nos spécialistes de la PN.

Carabine Burnside (identifiée) F9msz7

Carabine Burnside (identifiée) 11l0ojb

Carabine Burnside (identifiée) 28jczdc


Dernière édition par Pocomas le Dim 25 Oct 2009, 21:00, édité 1 fois
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  SW44mag Dim 18 Oct 2009, 23:45

une Smith & Wesson,il me semble...fabriquée par Pietta actuellement elle a été en service armé à la fin de la guerre civile..cal 50 à cartouches papier.


clown
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1156
Age : 65
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  lolo13 Lun 19 Oct 2009, 08:16

C'est une carabine Burnside (ou une copie) utilisée pendant la guerre de Sécession, cartouche métallique conique a amorçage séparé.

Bientot je vous publierais un articles sur ces armes.

Bon tirs

lolo13
lolo13
lolo13
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 59
Date d'inscription : 05/06/2009

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Lun 19 Oct 2009, 11:12

Et oui, trop facile pour Lolo13 :kodamaître: c'est bien une carabine Burnside encore capable de très jolis tirs à 50 m.
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  SW44mag Lun 19 Oct 2009, 11:18

bon,m'incline

nez en moins,sur le catalogue Pietta....une qui y ressemble,à cartouche papier..?












👽
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1156
Age : 65
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Lun 19 Oct 2009, 11:38

Ce ne serait pas une copie de Sharp chez Pietta ?
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  SW44mag Lun 19 Oct 2009, 11:47

pas Sharps(que Pietta ne fait pas d'ailleurs),qui est à bloc tombant..,mais je pensais à çà:www.pietta.us/products/Carabine/Carabina_Smith/index.html,qui est à canon basculant.

bon...



:albino:
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1156
Age : 65
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  lolo13 Lun 19 Oct 2009, 13:12

La réplique Pietta est une réplique de Carabine Smith (Pas & Wesson, il existe également une carabine Wesson sans Smith) a cartouche papier également utilisée pendant la guerre de sécession mais le mécanisme est totalement différent.

La carabine Smith utilise un système a brisure (comme sur un calibre 12) mais avec une amplitude de 90° alors que la Burnside utilise un bloc basculant commandé par le levier de sous garde, mais le bloc bascule vers l'arrière et la cartouche métallique a amorçage séparé est introduite d'avant en arrière.

Bon tirs

lolo13 Carabine Burnside (identifiée) 72113
lolo13
lolo13
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 59
Date d'inscription : 05/06/2009

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Dim 25 Oct 2009, 21:12

Comme suite à la diffusion des photos de la carabine Burnside, son propriétaire m' a envoyé ce texte :

LE TIR AVEC UNE CARABINE BURNSIDE

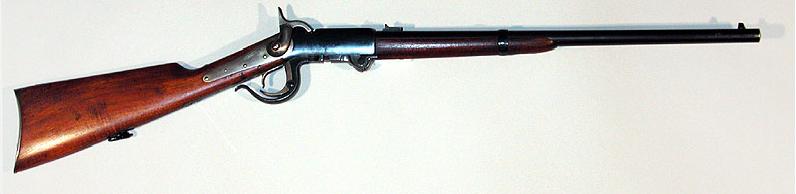

Carabine Burnside (identifiée) Burn110

Lors d 'un déplacement à Paris il y a quelques années , j 'en avais profité pour aller à la bourse de Baltard .
Cette carabine était à vendre chez un marchand d 'armes américaines de qualité .

Je savais cette arme tirait une cartouche spéciale difficilement reproductible, mais comme l 'arme était
dans un état parfait, je me laissais tenter.

Voulant faire comme disent les américains, une arme un livre, j'essayais de rassembler toute documentation sur Ambrose Burnside et ses armes .
C 'est ainsi que j 'ai trouvé "The Burnside Breech loading carbine" by Edward A Hull où j 'ai pu identifier mon acquisition comme étant du cinquième modèle, et "Civil War Firearms" by Joseph G. Bilby.

Dans ce livre on parlait du tir avec ces armes et de certains fournisseurs ( en Amérique naturellement) pour le matériel de rechargement .C 'est ainsi que l on pouvait trouver des douilles en laiton chez Dixie Guns ainsi que le moule à balle. Lodgewood Mfg fournirait paraît il des douilles en plastique qui fonctionneraient bien . Me cantonnant aux douilles de laiton , j'en commandais une quinzaine, ainsi que le moule .

Après avoir démonté avec quelques difficultés la cheminée et nettoyé le canal de passage de la flamme, j'ai pu la faire revivre. Après quelques appréhensions, l'arme est finalement assez fiable. Pas de problème d 'extraction de la douille après le tir même avec les 3 grammes30 de Suisse N° 2 que contient la douille, précision équivalente au Sharps 1863.

A mon avis les organes de visée sont plus fiables que sur la Spencer qui nécessite une contre visée importante . Par contre il faut trouver ou faire un bague de recalibrage pour la balle, brute de coulée, elle ne rentre pas dans la douille. C 'est un calibre 54 fort qui se rapproche plutôt du 56. Il faut faire aussi des bagues pour recalibrer la douille et un poussoir pour positionner le projectile.

Question mécanisme la culasse mobile est bien conçue, elle se sépare en deux pour la nettoyage. Mais sur le livre de Bilby on conseille de tenir le mécanisme bien graissé pour éviter le bris de pièces . Finalement je ne regrette pas cet achat, les armes de la guerre de sécession étaient bien fabriqués, même en production massive.


Carabine Burnside (identifiée) Burn210
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty tir à la Burnside

Message  jura39 Jeu 13 Mai 2010, 16:36

Bonjour Pocomas, svp , Question comment se sont comportées les douilles après le tir ? Y à t 'il eu besoin de les recalibrer ? Si oui comment Shocked , vu la configuration de la douille
Carabine Burnside (identifiée) 771144
merci d'avance et bonne fin de journée au sunny

jura39
Membre
Membre

Nombre de messages : 42
Age : 74
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Jeu 13 Mai 2010, 16:44

Je pense que le tireur-propriétaire de la Burnside (qui nous lira) m'enverra un petit mail pour que je puisse te répondre Carabine Burnside (identifiée) 72113
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Dim 16 Mai 2010, 19:35

En réponse à Jura39 un petit message envoyé par l'heureux propriétaire de la carabine Burnside :

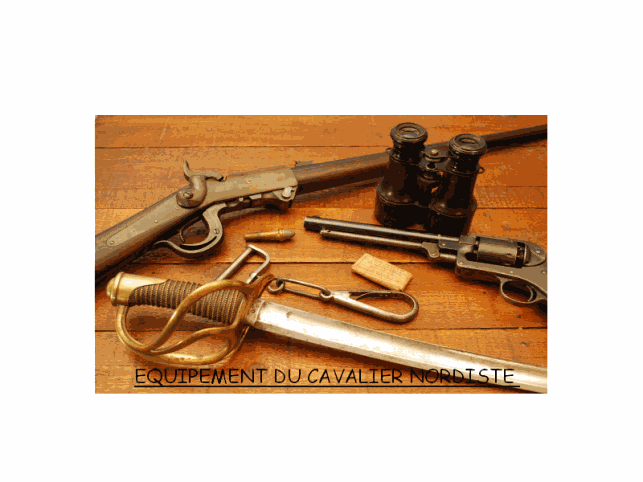

Carabine Burnside (identifiée) Dgnmvd10

Aprés l 'essai précédent de cette carabine dont j 'avais fait le commentaire, un outillage était

nécessaire pour pouvoir réutiliser les douilles tirées. Les douilles de chez Dixie sont en laiton

tourné, et elles gonflent au niveau du petit collet et de la bague d 'étancheité. Comme cet anneau est

assez épais,il ne vaut mieux pas trop le déformer de par la difficulté à le retreindre ensuite.Une

douille mal recalibrée peut se bloquer dans la chambre et provoquer des difficultés pour l 'extraire.

A ce moment là la culasse mobile ne s 'ouvre plus complètement et il faut décoller la douille

comme on peut.Aprés le recalibrage de la douille,je limite la charge de poudre à 2g 80 de Suisse N°

2 au maximun.

Je comble ensuite le vide avec des rondelles de carton de lait de diamètre 12 mm.On peut mettre

aussi sous le projectile une rondelle de 14 mm de même matiere, l 'important étant de combler le

vide.

Pour recalibrer les douilles j ' ai fait un petit outillage que j ' ai usiné au diamètre intérieur de

l 'adaptateur Lynx. Un recalibreur , un évaseur et un poussoir réglable pour positionner la balle dans

la douille et faire un petit sertissage.

Vu la forme de la douille et l 'absence de gorge , je serre la douille dans une bague fendue,

positionnée dans un shell holder spécial.En espérant que ces conseils serviront à d 'autres

amateurs de ces carabines à système.A bientôt peut ètre sur un terrain de tir.


Carabine Burnside (identifiée) Dgnmvd11
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Invité Dim 16 Mai 2010, 19:44

Merçi Pocomas pour le suivi :bravo:
Veinard l heureux proprio Carabine Burnside (identifiée) 122214
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty burnside

Message  jura39 Dim 16 Mai 2010, 20:26

Very Happy salut et un grand merci pour la réponse , "yapluka"!!! ne serrait il pas mieux de faire une sorte de moule en deux parties pour re-chemiser la douille et pour l'interieur afin d'éviter la déformation , un gabarit exacte de l'intérieur de la douille (sauf l'endroit le plus large évidemment )étant donné que les cotes que je vous donne sur le croquis seraient compatible puisque allant crescendo depuis le trou d'amorçage au collet et e avec un serrage quelquonque mais sérieux ? Question

jura39
Membre
Membre

Nombre de messages : 42
Age : 74
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty outils spéciaux Burnside

Message  jura39 Mer 19 Mai 2010, 11:04

Embarassed bonjour , SVP, est ce que le fabricant de ces" outils spéciaux Burnside " :chinese: pourrait me ( nous ) faire un détail coté de chacune des pièces , un petit dessin vaut mieux qu'un grand discours ?
Merci d'avance Carabine Burnside (identifiée) 72113

Cordialement
Carabine Burnside (identifiée) 771144

jura39
Membre
Membre

Nombre de messages : 42
Age : 74
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Pocomas Sam 17 Juil 2010, 09:46

jura39 a écrit:Embarassed bonjour , SVP, est ce que le fabricant de ces" outils spéciaux Burnside " :chinese: pourrait me ( nous ) faire un détail coté de chacune des pièces , un petit dessin vaut mieux qu'un grand discours ?
Merci d'avance Carabine Burnside (identifiée) 72113

Cordialement
Carabine Burnside (identifiée) 771144

Les voilà, dessinés à la main par l'ami Denis :

Carabine Burnside (identifiée) 34yv0xd

Carabine Burnside (identifiée) 2nqaf8

Carabine Burnside (identifiée) 33p3m6o

Carabine Burnside (identifiée) Nx6rb
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18147
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Burnside outillage

Message  jura39 Sam 17 Juil 2010, 13:49

Carabine Burnside (identifiée) 117219 c'est super , du travail effectué avec patince et précision et, du travail à faire ! . J'ai trouvé les douilles chez S&Sfirearms, mais pas de moule dispo ni là ni chez Dixie pour l'instant , donc je vais avoir du temps pour copier le outils . Carabine Burnside (identifiée) 779757
cordialement

jura39
Membre
Membre

Nombre de messages : 42
Age : 74
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  lolo577 Dim 18 Juil 2010, 19:59

Voilà le genre de dessins que j'aime bien... :armataz2:


------------------------

C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577
lolo577
Pilier du forum
Pilier du forum

Nombre de messages : 1124
Age : 52
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  LP Jeu 23 Fév 2012, 13:07

Pour le compte de Jura39, ses carabines:

Carabine Burnside (identifiée) Carcv310
LP
LP
Modérateur
Modérateur

Nombre de messages : 3161
Age : 65
Localisation : Lorraine "Qui s'y frotte s'y pique"
Date d'inscription : 28/02/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Invité Jeu 23 Fév 2012, 13:35

"Demandez et il vous sera donné..." je parlais justement de mon intérêt pour les différents systèmes des carabines de la guerre civile américaine. Mazette! Je suis sans voix...
passée la surprise, essayons de ne pas raconter de couennerie, de haut en bas :
-Starr
-Burnside
-Remington Rolling Block (le pontet me semble trop en arrière pour une split breech)
-Spencer
-Sharps "straight block"
-Gallager
-Merril
-Evans
Lolo 13 avait fait des articles sur certaines d'entre elles.


Dernière édition par Alamas le Jeu 23 Fév 2012, 14:29, édité 2 fois
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  fcrozet Jeu 23 Fév 2012, 13:45

M. Perenna Suspect
La complicité dans la diffusion d'images pornographiques est passible de la même peine que pour l'auteur affraid

Stupéfiante collection Carabine Burnside (identifiée) 2863987946

------------------------

Quod erat demonstrandum
fcrozet
fcrozet
Pilier du forum
Pilier du forum

Nombre de messages : 4101
Age : 64
Date d'inscription : 20/02/2012

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Ruby (†) Jeu 23 Fév 2012, 14:12

Est-ce que quelqu'un pourrait m'aider à me relever , je suis sur mon derrière !.............

------------------------

Bienviendu   Carabine Burnside (identifiée) 72113
esprit
Ruby (†)
Ruby (†)
Pilier du forum
Pilier du forum

Nombre de messages : 3441
Age : 62
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Richelieu Jeu 23 Fév 2012, 14:28

Pour complèter le tableau.
Carabine Burnside (identifiée) Poudr190
Un petit quiz en passant,qui peut nommer ces douze carabines ?
Cdt

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu
Richelieu
Pilier du forum
Pilier du forum

Nombre de messages : 2947
Age : 85
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  lolo13 Jeu 23 Fév 2012, 14:40

Alors de haut en bas
Carabine Warner
Carabine Remington Rolling block Split breech
Carabine Maynard 1865
Carabine Maynard 1e modèle (reconnaissable au tang Sight)
Carabine Palmer

Il manque encore :

Carabine Wesson
Carabine Cosmopolitan Gwynn & Campbell
Carabine Lee 1865
Carabine Triplett & Scott
Carabine Ball
Carabine Sharps & Hankins
Carabine Joslyn

Qu'es-ce que k'ai gagné ?? Carabine Burnside (identifiée) 647148

Bon tirs

Lolo13 Carabine Burnside (identifiée) 72113
lolo13
lolo13
Membre confirmé
Membre confirmé

Nombre de messages : 269
Age : 59
Date d'inscription : 05/06/2009

Revenir en haut Aller en bas

Carabine Burnside (identifiée) Empty Re: Carabine Burnside (identifiée)

Message  Invité Jeu 23 Fév 2012, 15:05

Le droit de faire un article sur celles pour qui cela n'a pas déjà été fait. Carabine Burnside (identifiée) 704409
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
