Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  MOSELLE57 Mar 25 Déc 2012 - 11:01

Bonjour,

Ci-joint quelques photos sur l’évolution du manchon de 22 mm .

En premier lieu une photo d'archive présentant différents modéles pour fusil Mle 1936 du haut en bas :
- sans doute le prototype du manchon Mle 1941 pour la grenade ad-Hoc,
- le manchon Mle 1941 de série,
- le manchon Mle 1945 premier type
- le manchon Mle 1945 deuxième type

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Mancho10

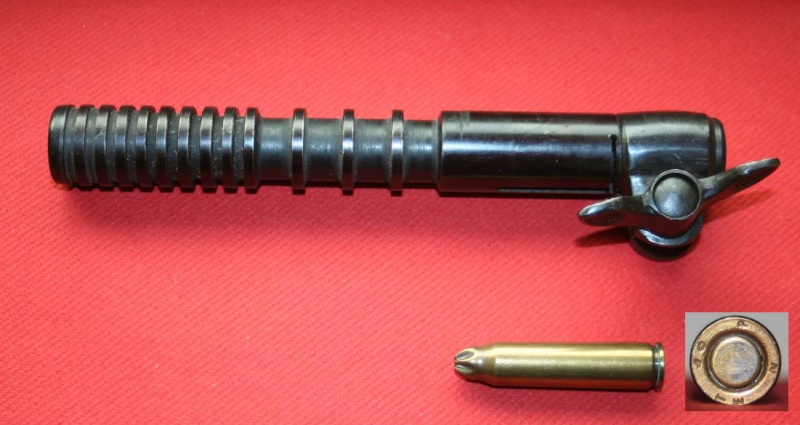

En image, le manchon Mle 1941 avec sa cartouche spécifique de 7,5 à amorce large

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Mancho11

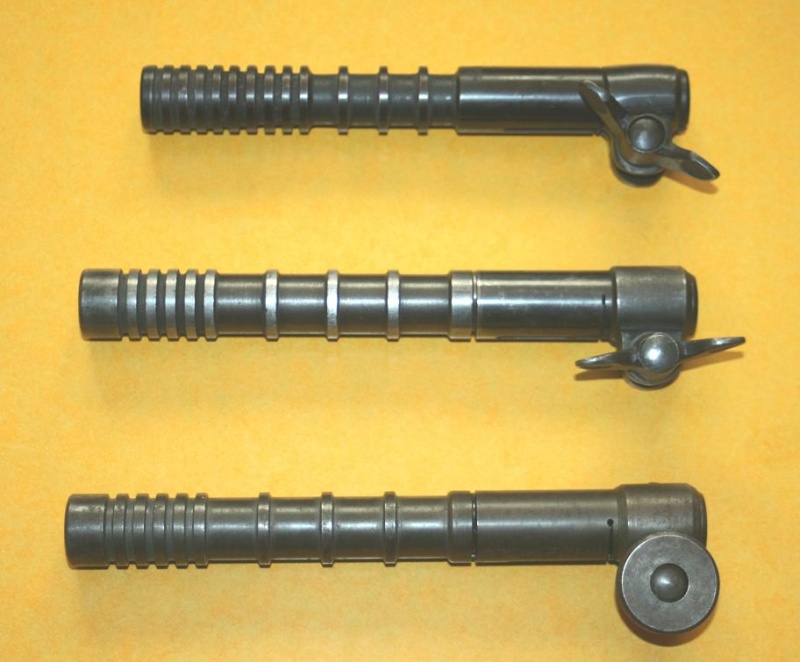

La série des manchons pour fusil Mle 1936 de haut en bas Mle 1941 , puis Mle 1945 1er et 2eme type

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  75_mas10

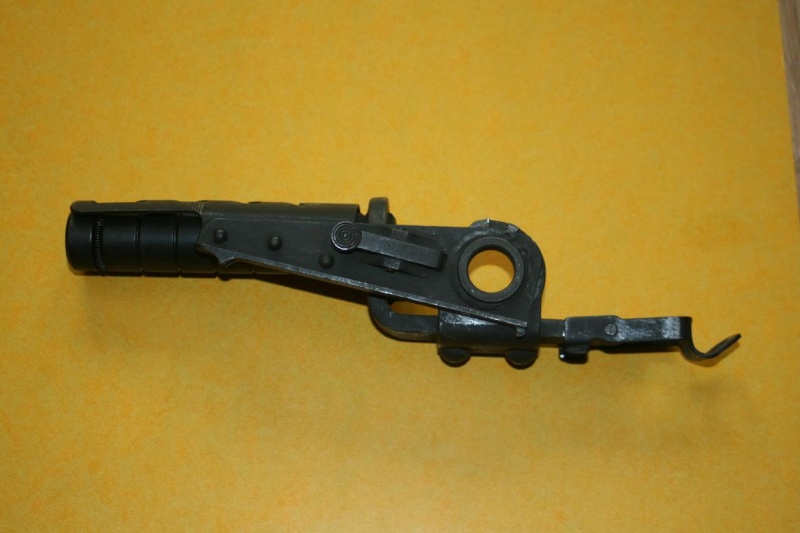

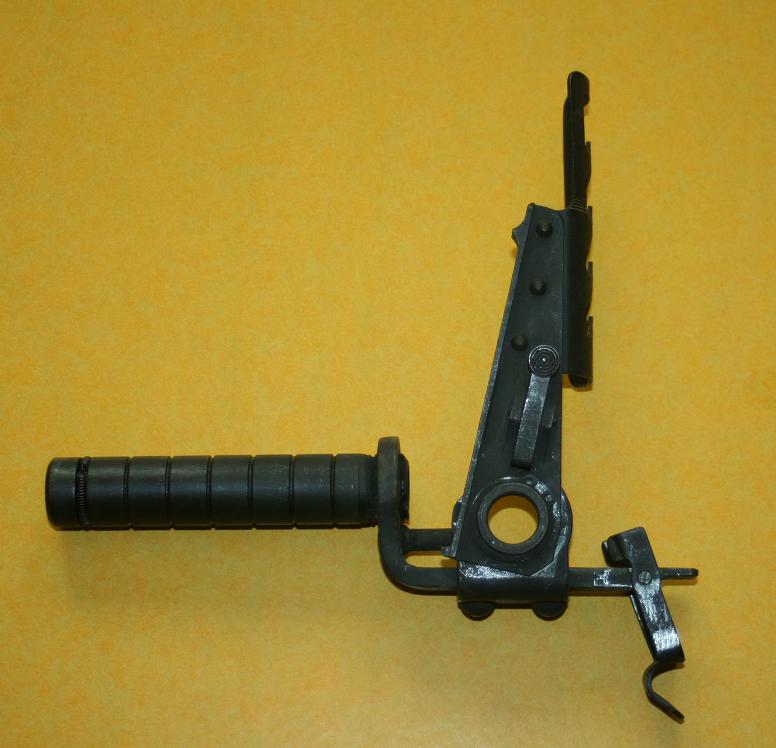

Pour fusil Mle M1 GARAND, il s'agit au départ de l'adaptation du manchon réglementaire US M7 avec une grille type en usage avec le fusil Mle 1936 Modifié 1951. Cette grille, rivetée sur l'embase du manchon M7, présente les marquages de distance sur la partie convexe, elle se rabat sur le manchon.

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  75_mas11

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  75_mas12

Il semblerait cependant que cette adaptation a fait l'objet d'une fabrication franco-française, à moins qu'il ne s'agisse simplement d'un essai sans suite compte tenu de la qualité de cette dernière.

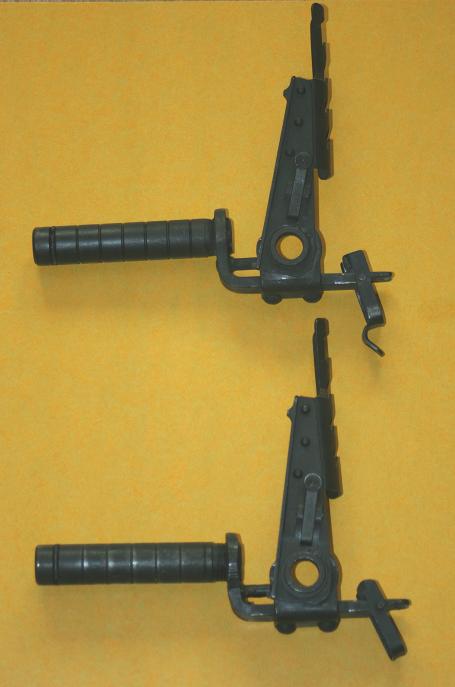

En haut manchon M7 modifié, en dessous la version entièrement française.

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  75_mas13

Ultime photo permettant d' apprécier la différence de qualité de réalisation ainsi que la grille spécifique usitée.

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Mancho13

Bien cordialement

Moselle57







MOSELLE57
Membre
Membre

Nombre de messages : 54
Age : 62
Date d'inscription : 12/11/2011

Revenir en haut Aller en bas

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Re: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  jean-marc Mar 25 Déc 2012 - 11:21

Bonjour


Merci pour la présentation de cet accessoire.

jean-marc

jean-marc
Membre expert
Membre expert

Nombre de messages : 635
Age : 55
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Re: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  Pocomas Mar 25 Déc 2012 - 11:52

Merci pour ce joli sujet bien illustré par les photos Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  3361380237
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 18090
Age : 67
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Re: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  HELIX Mar 25 Déc 2012 - 18:09

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  72113

Merci pour cette très belle présentation.

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  242827 Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  335982 Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 23116
Age : 54
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Re: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  Baccardi Mar 25 Déc 2012 - 18:44

HELIX a écrit: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  72113

Merci pour cette très belle présentation.

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  242827 Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  335982 Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  335982

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  671531
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 15710
Age : 57
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1  Empty Re: Les manchons réglementaires de 22mm pour Fusil Mle 1936 et Fusil M1

Message  Invité Jeu 27 Déc 2012 - 7:53

Un pan de crasse ignorance en moins. J'avoue ma nullité insigne pour tout ce qui concerne les accessoires. On n'avait pas déjà eu un petit sujet sur un manchon lance-grenade de MAS 36? Peut-être les tromblons? Je n'arrive pas à mettre le doigt dessus. Je l'aurais bien upé ou mis un lien dans ce sujet.

Ah! Ben si! Suffisait de regarder les messages postés par Moselle57:
https://www.tircollection.com/t11483-tromblon-mas-36


Dernière édition par Alamas le Jeu 27 Déc 2012 - 8:06, édité 1 fois (Raison : Trouvé!)
