cartouche de lebel très bizarre! Empty cartouche de lebel très bizarre!

Message  professeur Mar 09 Oct 2012, 21:11

Bonsoir,
quelle peut-être cette cartouche de lebel sans marquage et avec cette petite colerette en bas de la douille?
Cdt
professeur
cartouche de lebel très bizarre! 62519523


cartouche de lebel très bizarre! 43819037

professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 494
Age : 55
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Invité Mar 09 Oct 2012, 22:03

ce serait'y pas une cartouche de "mesure",la collerette descend vers le bourrelet lors de la fermeture de la culasse et permet de mesurer la feuillure ou l'epaisseur du dit bourrelet et l'ogive descend aussi et permet de controler la longueur de chambre... scratch








j'ai bon? cartouche de lebel très bizarre! 335982
Anonymous
Invité
Invité


Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  chassepot Mar 09 Oct 2012, 22:31

Bonsoir,

Curieuse !

La belle est-elle fixée au collet ou peut-elle se retirer lorsqu'on tire dessus avec un peu d'insistance ?

chassepot


chassepot
Membre
Membre

Nombre de messages : 71
Age : 59
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  JLH4590 Mar 09 Oct 2012, 22:58

cartouche du premier type,pour le reste jamais vu

------------------------

vivent les arquebusiers normands
Du fait de leur seule existence les armes détenues par la population sont une garantie pour notre Liberté

Charles de GAULLE

cartouche de lebel très bizarre! 28tkoz937
JLH4590
JLH4590
Pilier du forum
Pilier du forum

Nombre de messages : 1713
Age : 73
Localisation : ouest
Date d'inscription : 31/12/2008

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Richelieu Mar 09 Oct 2012, 23:39

Un loupé au bourreletage ?

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu
Richelieu
Pilier du forum
Pilier du forum

Nombre de messages : 2831
Age : 84
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  kelt Mer 10 Oct 2012, 00:13

Le bourrelet d'un étui standard mesure 1,9 à 2,0mm d'épaisseur, içi le bourrelet est plus fin.

Le diamètre de l'étui entre collerette et bourrelet est plus faible que celle du corps d'étui en avant de la collerette, la couleur du laiton est différente dans cette zone ce qui indique une fabrication en deux parties qui par coulissement permettait de mesurer la valeur de la feuillure comme l'a mentionné veflat.


kelt
kelt
kelt
Futur pilier
Futur pilier

Nombre de messages : 739
Age : 74
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  CLOSDELIF Mer 10 Oct 2012, 08:16

C'est aussi ce que je suppute.... Cool

------------------------

Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 20645
Age : 69
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Invité Mer 10 Oct 2012, 08:27

CLOSDELIF a écrit:C'est aussi ce que je suppute.... Cool

si c'est un "outil" de mesure alors a quoi sert l'ogive sinon a elle aussi mesurer par exemple le depart de rayures? scratch

de plus le culot de cette cartouche ne possede pas la gorge de logement pour la cartouche suivante.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  professeur Mer 10 Oct 2012, 09:17

merci à tous pour cette première idée et je vais vérifier si cette colerette est bien solidaire de la douille ou non!
professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 494
Age : 55
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  dédé Mer 10 Oct 2012, 10:02

la douille est vide ?

------------------------

nous sommes poussières et nous retourneront poussières
dédé
dédé
Pilier du forum
Pilier du forum

Nombre de messages : 3573
Age : 31
Date d'inscription : 05/01/2011

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  chassepot Mer 10 Oct 2012, 11:33

Bonjour,

Binen vu pour la vérification de feuillure !

Il pourrait aussi s'agir d'essai de fabrication d'étuis en deux parties : le culot et le corps l'étui.

Il a été fabriqué, à l'initiative de Valence, des étuis en 3 parties, expérimentés dans les années 1898 - 1902.

Donc pour nous éclairer : la collerette est-elle mobile ? le culot est-il emboité dans le corps de l'étui ?


chasepot






chassepot
Membre
Membre

Nombre de messages : 71
Age : 59
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  kelt Mer 10 Oct 2012, 11:42

veflat a écrit:
CLOSDELIF a écrit:C'est aussi ce que je suppute.... Cool

si c'est un "outil" de mesure alors a quoi sert l'ogive sinon a elle aussi mesurer par exemple le depart de rayures? scratch

de plus le culot de cette cartouche ne possede pas la gorge de logement pour la cartouche suivante.

- La balle de type M peut simplement servir à prévenir la déformation du collet et surtout aider au chambrage.

- La rainure circulaire du culot n'est apparue qu'après l'adoption de la balle bi-ogivale type D.


Un agrandissement de la photo est révèlateur:

cartouche de lebel très bizarre! 8lebelprofculot

kelt
kelt
kelt
Futur pilier
Futur pilier

Nombre de messages : 739
Age : 74
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Invité Mer 10 Oct 2012, 11:59

sur cette photo il est évident que la partie inferieure est enfilée dans l'étuis.
bien vu kelt

Anonymous
Invité
Invité


Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  deGuers Mer 10 Oct 2012, 14:22

Kelt , Nôtre Bible ...

deGuers
Pilier du forum
Pilier du forum

Nombre de messages : 2850
Age : 67
Localisation : sous les tropiques ...
Date d'inscription : 23/12/2010

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Maxim Mer 10 Oct 2012, 15:10

JLH4590 a écrit:cartouche du premier type,pour le reste jamais vu

Les étuis de 1886 avaient la face du culot plane; en 1888, on adopte l'étui à culot convexe, supprimant ainsi les fuites de gaz qui se produisaient par le joint du couvre- amorce.

Maxim
Membre averti
Membre averti

Nombre de messages : 102
Age : 74
Localisation : Indre et Loire
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  Richelieu Jeu 11 Oct 2012, 00:39

Pas besoin de rainure avec la balle 1er type,mais avec la balle "D",si,pour eviter les percussions accidentelles dans le tube magasin.
Cdt.

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu
Richelieu
Pilier du forum
Pilier du forum

Nombre de messages : 2831
Age : 84
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

cartouche de lebel très bizarre! Empty Re: cartouche de lebel très bizarre!

Message  chassepot Sam 13 Oct 2012, 10:35

Bonjour,

Après réflexion, un outil de mesure de la feuillure ne me convainc pas. Il existait depuis longtemps (pour Chassepot, pour Gras, revolver 1873) des jauges de feuillure et des cartouches maxi permettant des mesures très précises des chambres.

Par contre la piste de l'expérimentation d'un étui en plusieurs parties mériterait d'être poussée plus loin. Dès 1899 on connait des essais d'étuis en trois parties. Ces essais ont été faits avec en différents matériaux : laiton, maillechort, aluminium, acier. alors pour pas avant ?

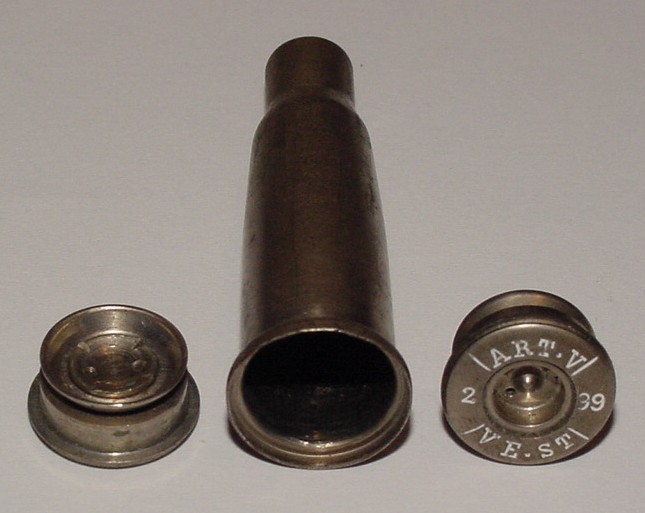

Ci-joint la photo d'un étui expérimental ART.V de 1899 : le corps de l'étui et le culot amorcé embouti en 2 parties devaient être sertis après chargement.

cartouche de lebel très bizarre! Lebel_10

Pour aller plus loin dans la conjecture, il serait intéressant de savoir si le culot de cette Lebel inconnue peut se retirer du tube et la longueur de ce culot.

@+

chassepot

chassepot
Membre
Membre

Nombre de messages : 71
Age : 59
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas
