MAS 36, élucubrations

Message  vivelacolo le Lun 2 Jan - 3:01

EVOLUTION MAS 36

Predecesseurs et Développements
A la fin de la première guerre, l'arsenal des armes personnelles portatives de l'Armée Française consistait surtout de Lebels très démodés et d'armes du système Berthier qui, elles aussi, étaient déjà sérieusement dépassées. Bien sur il y avait aussi les FSA 17 et 18, premières armes semi auto adoptées en nombre relativement considérable par une armée moderne. Leur utilisation et fonctionnement s'était avéré très positif et le plus cher désir de l'état major était, dès que possible, d'équiper l'armée Française avec un fusil semi automatique. Comme d'habitude en France, la bonne idée était la mais il manquait les crédits. Le projet fut presque accompli en 1940 mais l'invasion Allemande en retarda le processus et ce n'est qu’en 1945 que les premiers semi autos furent en service dans l'armée.

La deuxième alternative était le fusil à verrou. Le fusil à verrou était lui, en théorie, destiné a une utilisation secondaire et devait lui aussi être en calibre 7.5m/m. Les services d’études s’en occupèrent dès les années 20, mais ce n’est qu’en 1936 que cette arme fut adoptée.
Cartouche 7.5m/m
Développée pour remédier aux problèmes du FM Chauchat, et pour équiper le nouveau fusil mitrailleur Français, le FM 24/29. Très similaire à la cartouche Allemande de 7.92 elle a un étui cylindrique facilitant la fonction auto sur les armes.



FM 24/29


2

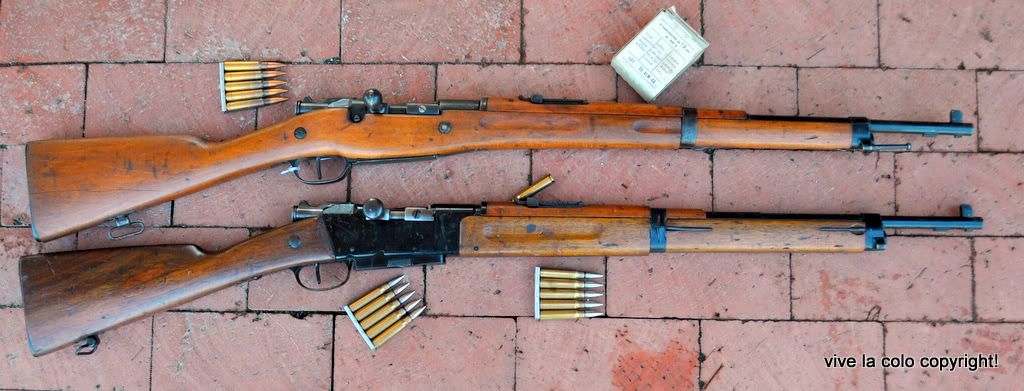

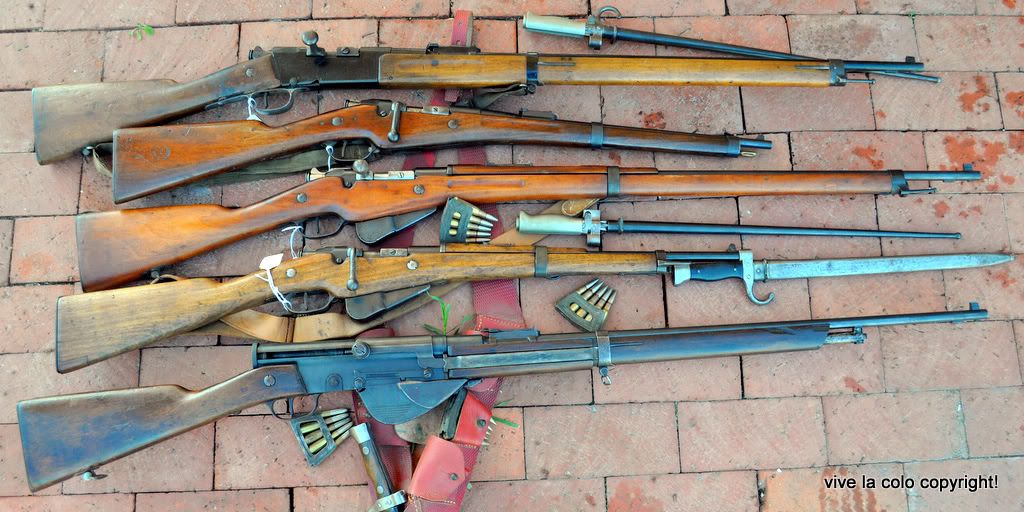

lebel m27and berthier m34

Comme d'habitude, en France quand ca en vient a l'équipement militaire, il doit être utilisé au maximum et, le cas échéant, pour éviter toute perte, transformé en nouveau modèles. Les Français avaient la nouvelle cartouche en 7.5m/m, pourquoi ne pas transformer les fusils en stock(en 8m/m) en fusils 7.5 avec un magasin du type Mauser.


Ainsi furent créés le Lebel m27 et le Berthier M34
Le cout s'avérant prohibitif et les résultats mitigés, les services d'étude décidèrent de créer un fusil en 7,5m/m, ex nihilo.

Prototypes M 35
A partir de 1930 plusieurs prototypes furent créés
Photos empruntées à Professeur, merci.

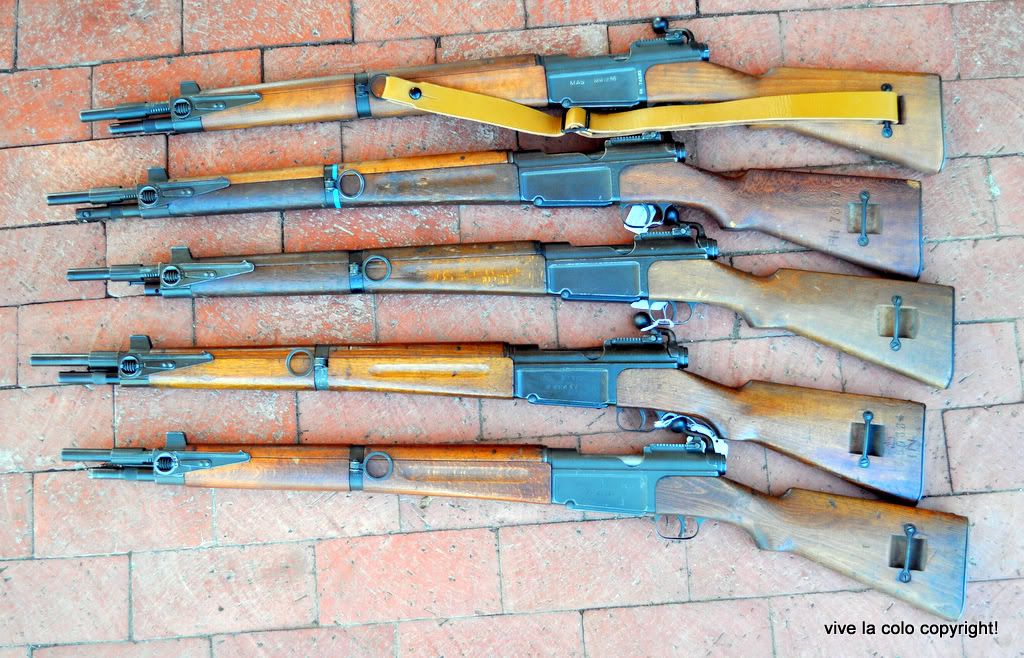

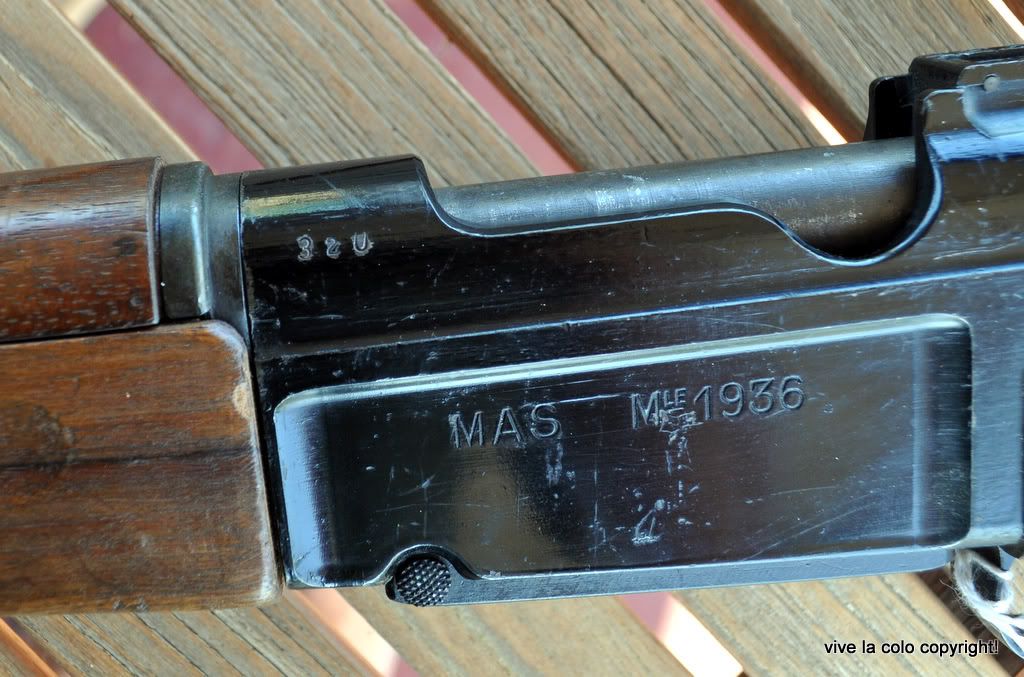

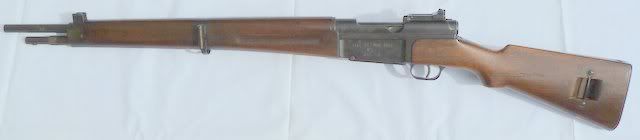

Le Mas 36 type 1





Bien qu’officiellement adopté en 1936, la grande production ne commença qu’à partir de 1938 et en Juin 1940, seulement 250000 MAS 36 étaient en service dans l’Armée Française.

Evolution Modifications

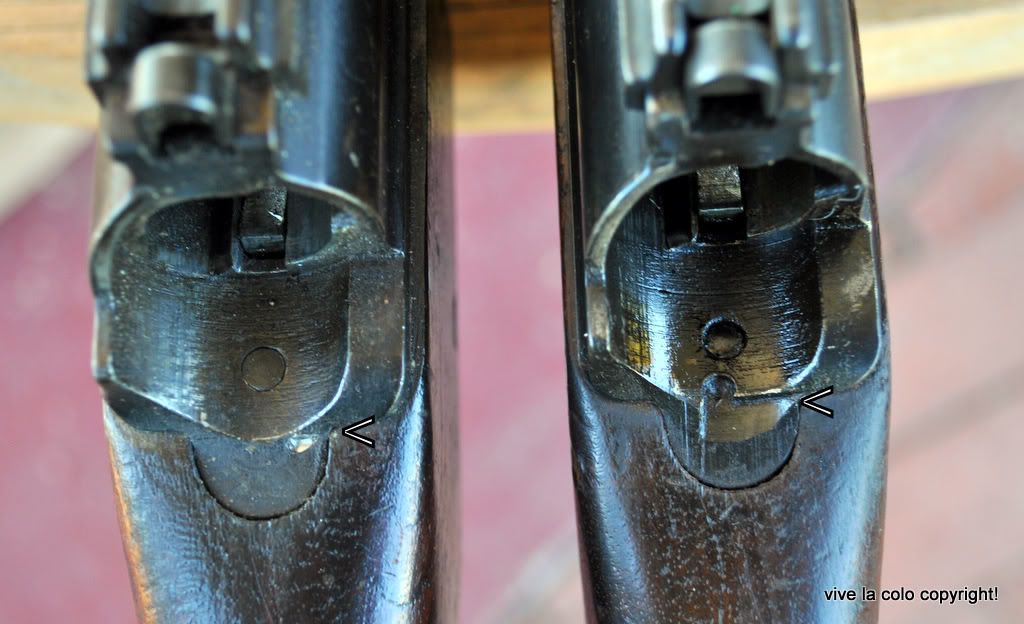

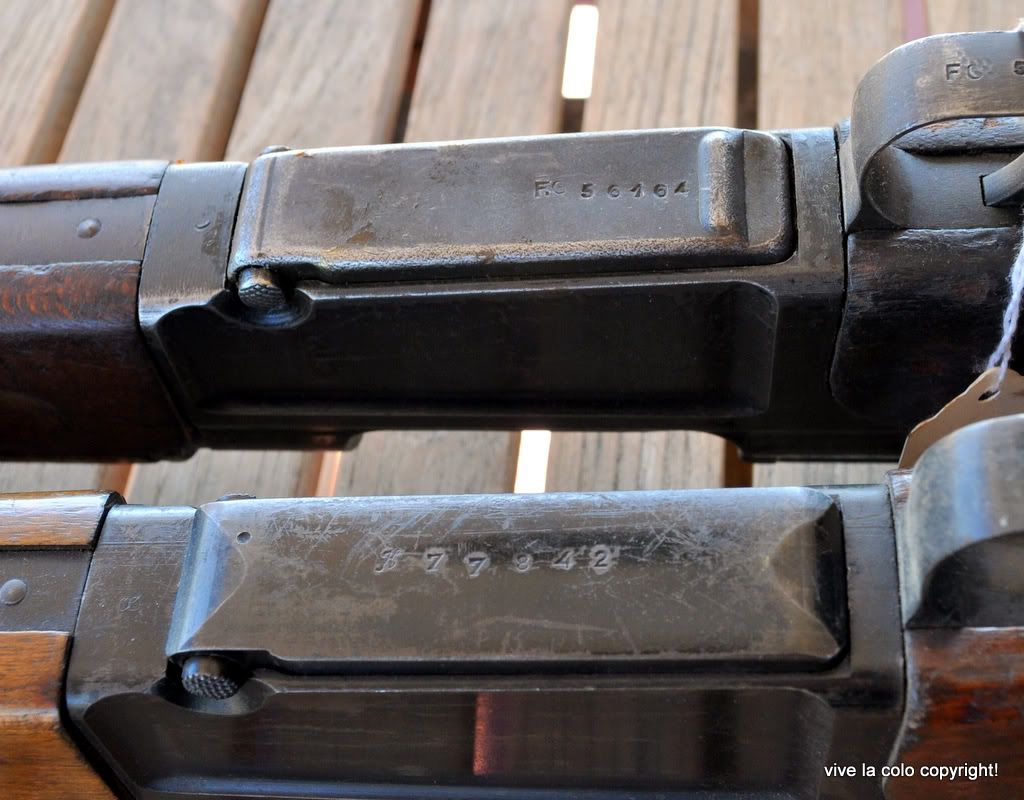

Boitier de culasse

Une des premières modifications eu lieu sur le boitier et bouchon de culasse. Avant l’armistice de 40, Elle apparait d’abord sur les séries J,K,L et continuera jusqu'à la fin de la production.

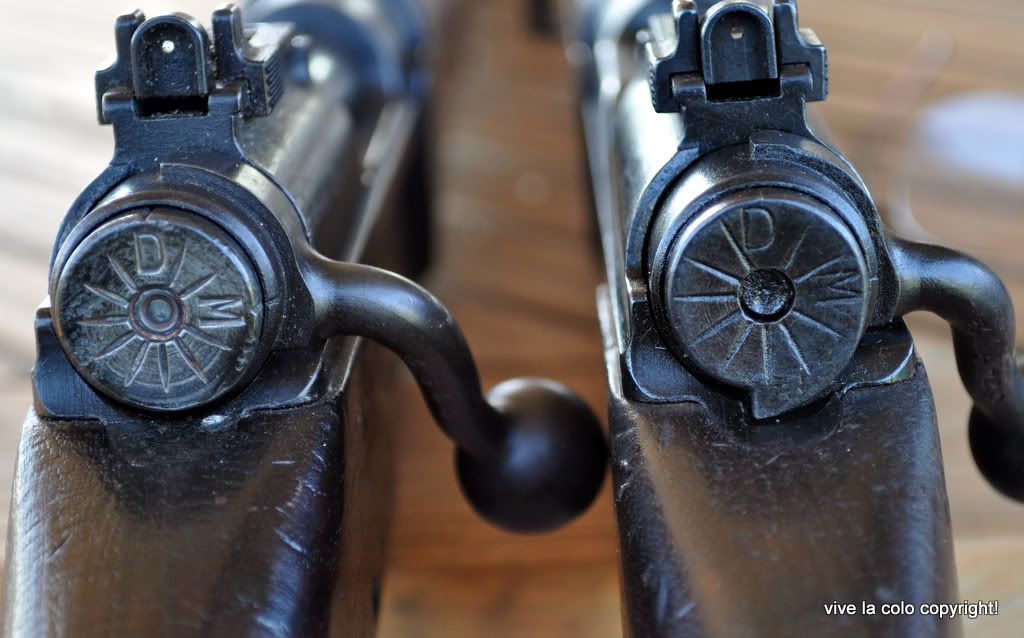

Bouchon de culasse

Bouchon de culasse, type 1 jusque à la fin série H puis type 2

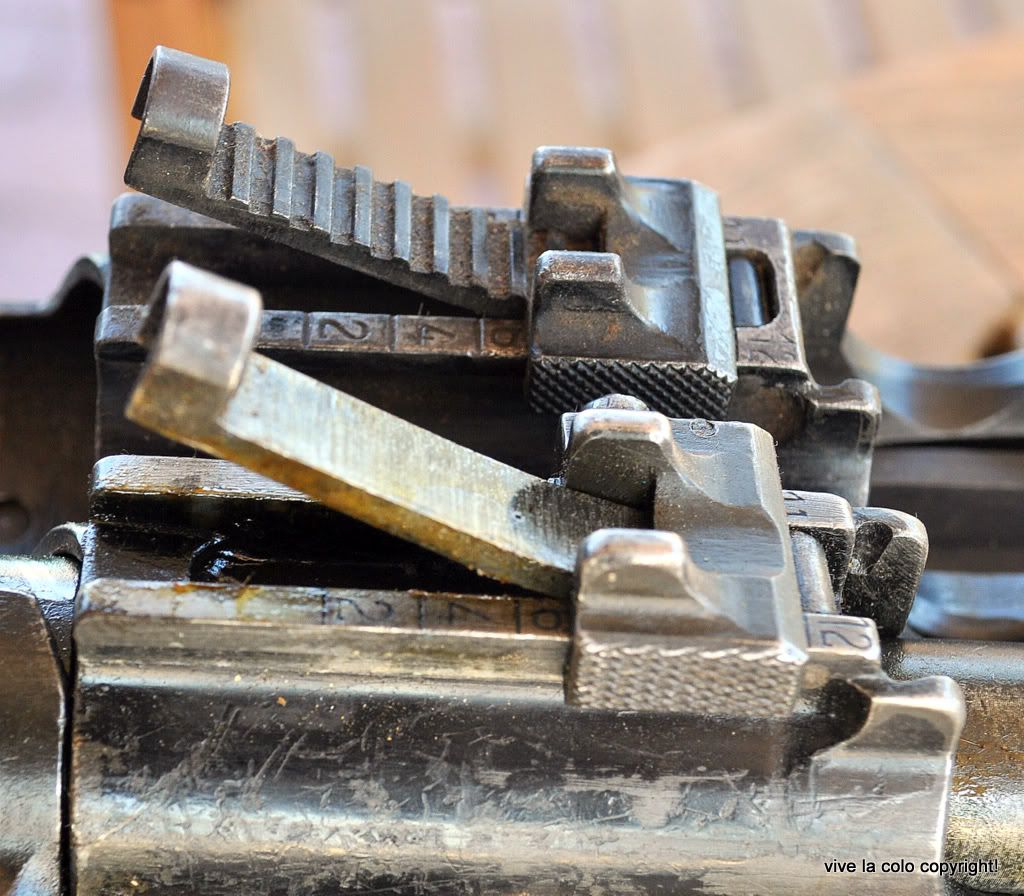

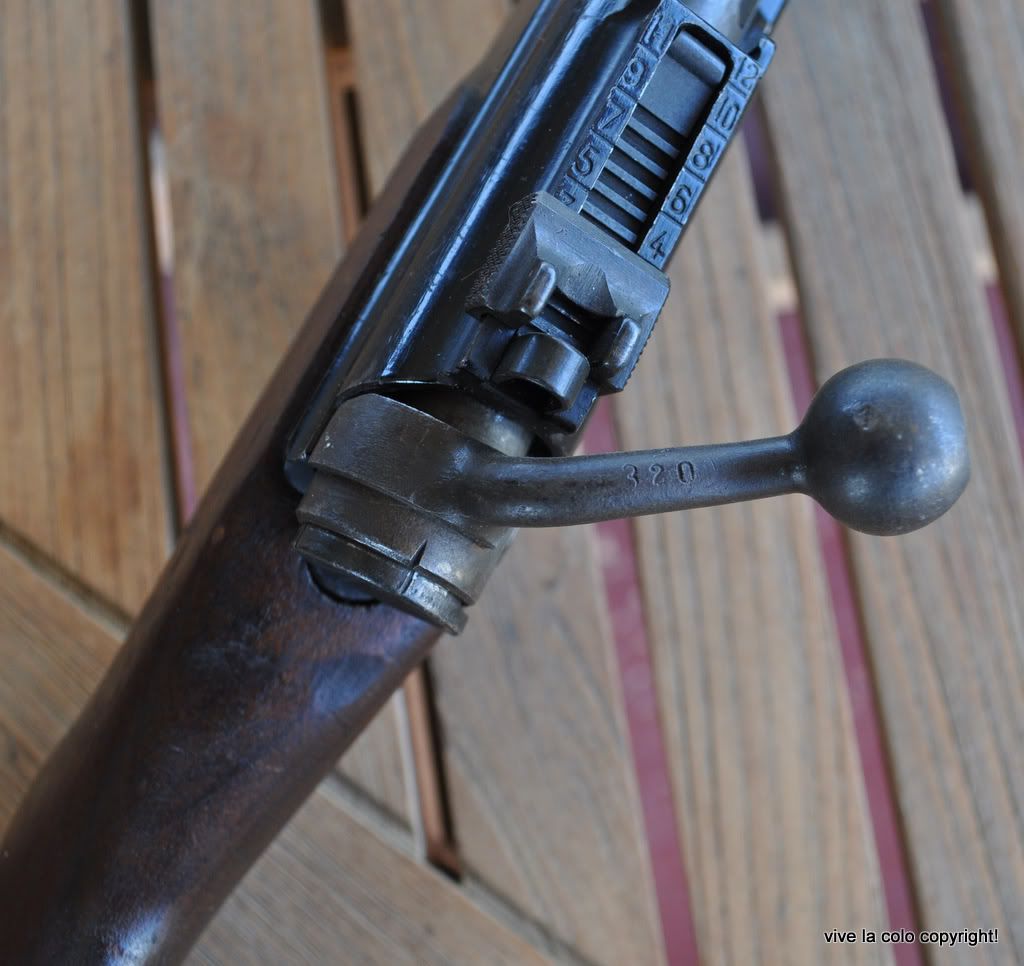

Les hausses.

Sur les hausses du 1er type des encoches sur la planchette d’élévation permettent d’ajuster la distance, sur le type 2 des encoches sur la partie basse de la hausse, faisant partie du boitier, permettent d’ajuster une planchette de hausse lisse. Beaucoup d’armes du premier type furent modifiées, reconnaissables a l’avant de la hausse, qui lui fait toujours partie du boitier

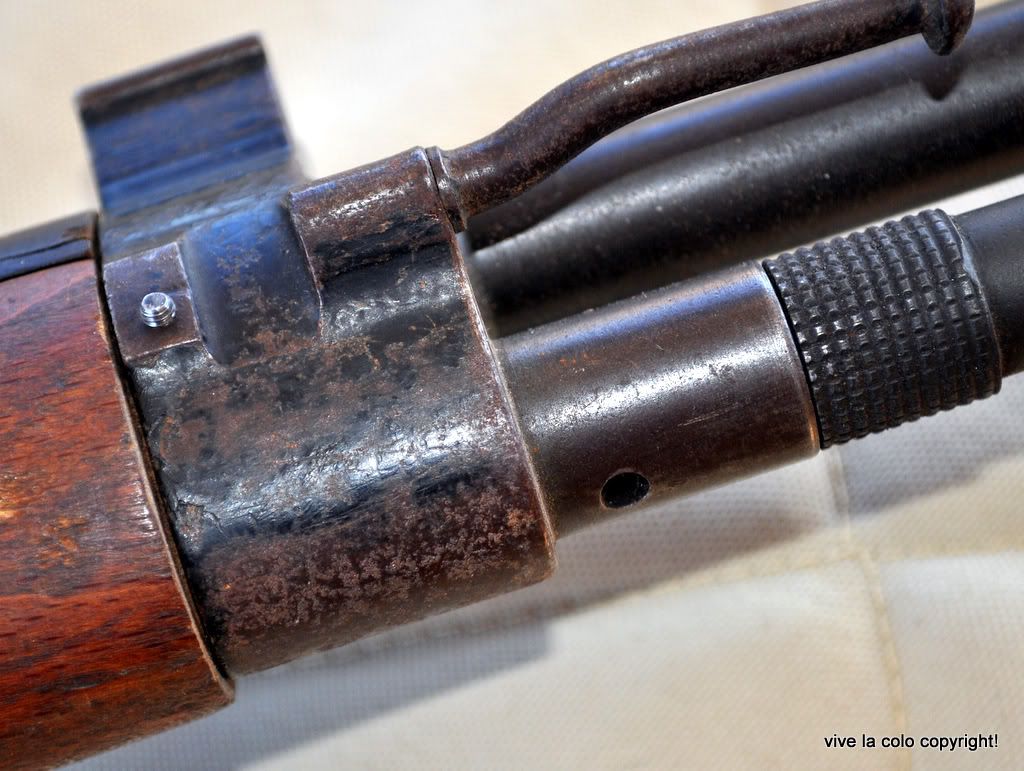

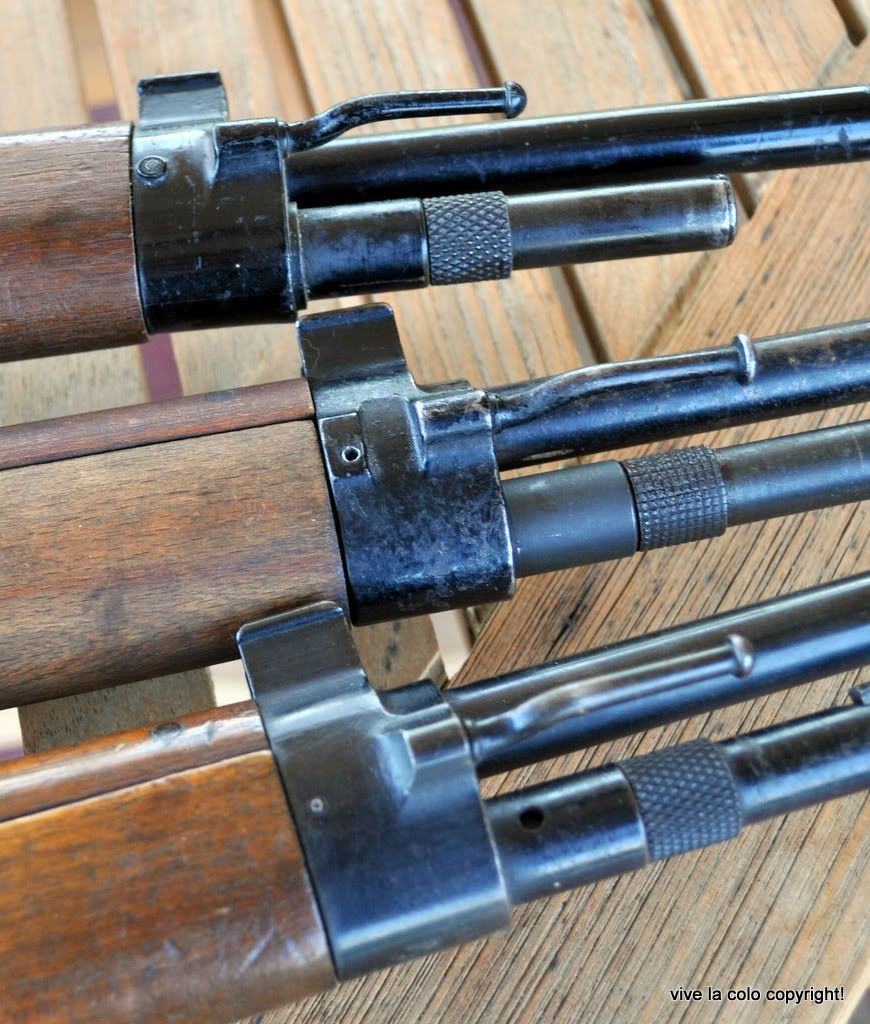

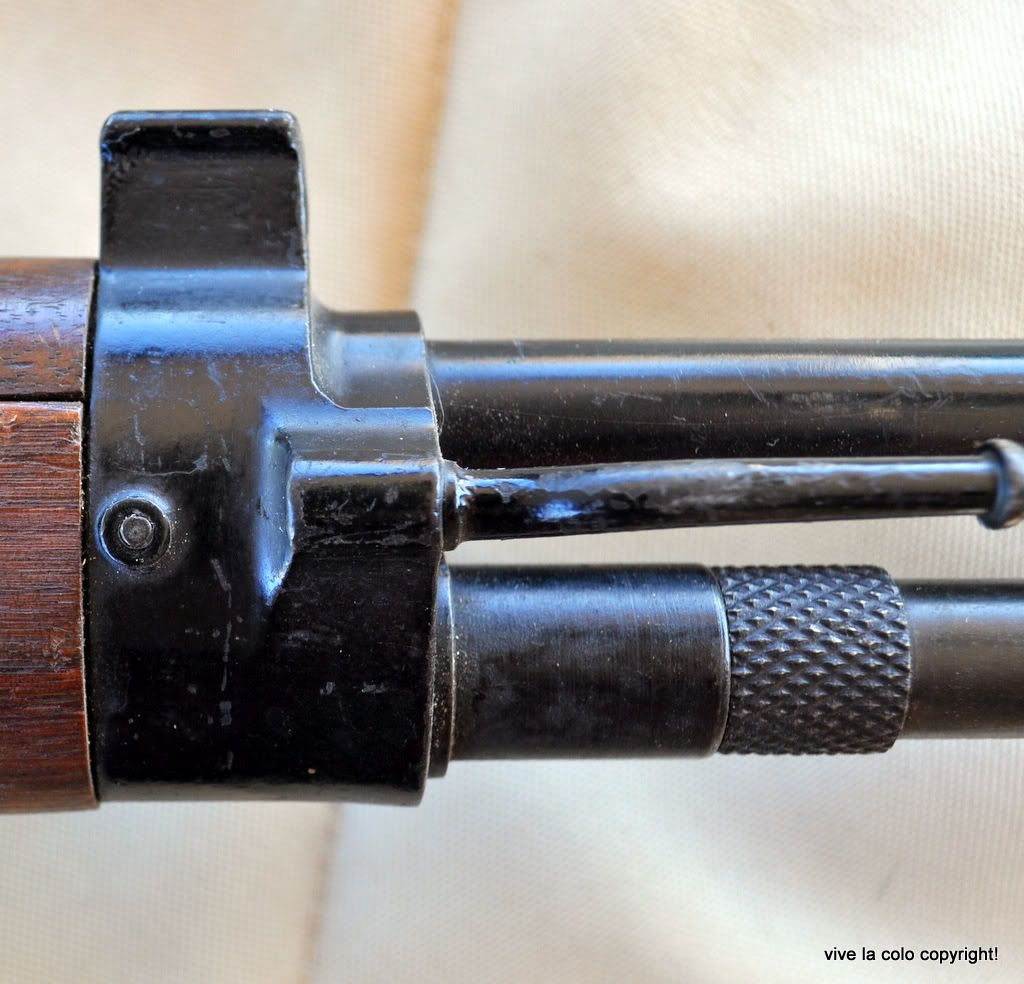

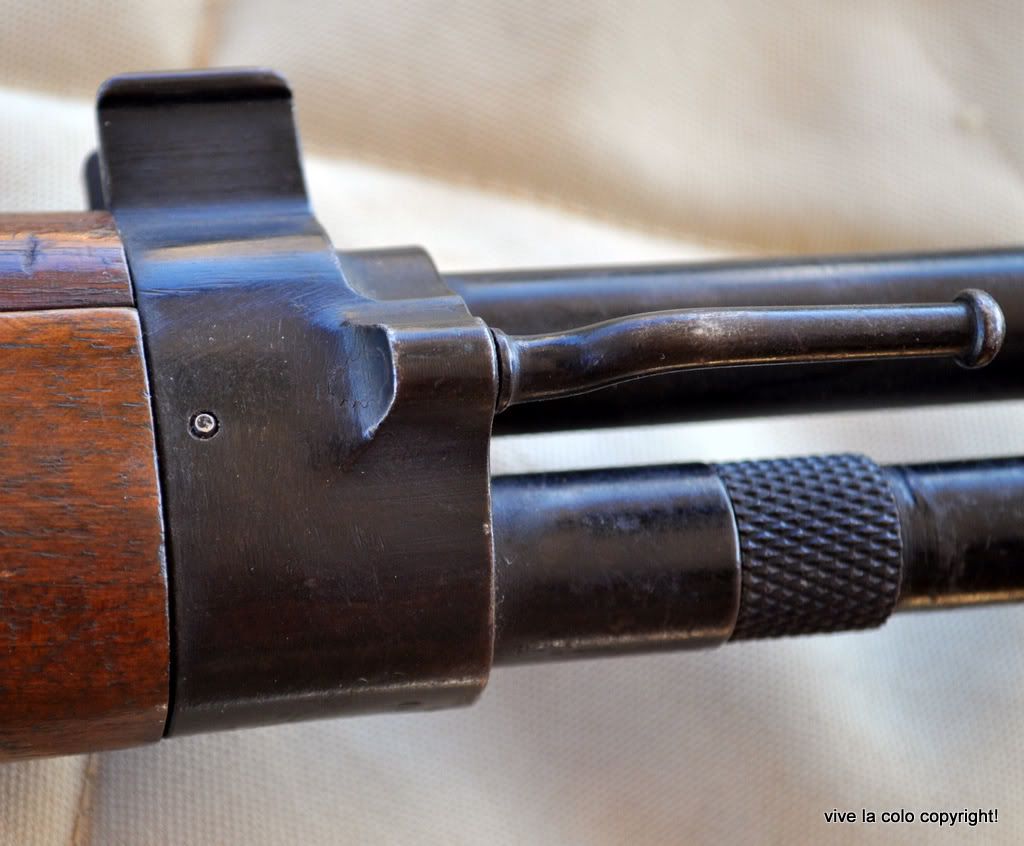

Les 4 variations d’embouchoirs

Trois sur les armes produites avant la Libération


Embouchoir type 1

La transformation est au niveau du filetage et éventuellement son renforcement de la vis transversale


Elle apparait sur les tout premiers MAS 36
Embouchoir type 2

Vu sur les tir-réduits fabriques pendant l’occupation et sur les MAS 36 mystérieux produits en 1944/45

Une rondelle de renforcement a été soudée à l’embouchoir
Embouchoir type 3

Apparait autour et après la Libération

Une plaque rectangulaire faisant partie de l’embouchoir renforce la vis.

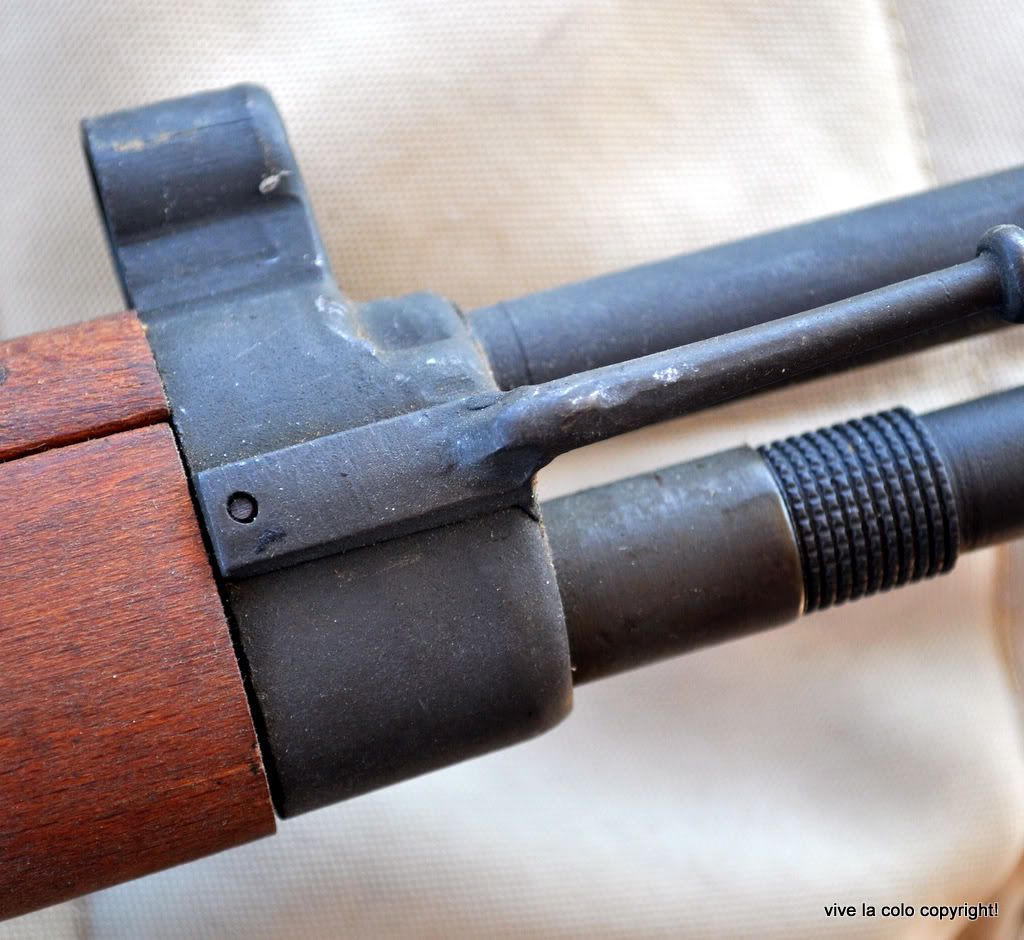

Embouchoir type 4
Apres la Libération
Sur les modèles après guerre et jusqu'à la fin de la production

En continuation du quillon, une plaque est brasée à l’embouchoir.

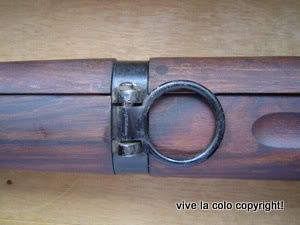

Les grenadières

Grenadière Type 1

Permettait la configuration infanterie quand la bretelle passait dans l’ouverture sous la grenadière et la configuration cavalerie quand la bretelle était attachée sur le coté.

Grenadière Type transition


Grenadière après guerre



Pontet

Sur les 1ers types les pontets sont forgés alors que sur les 2eme types les pontets sont en métal embouti. Il faut noter que bien qu’ayant étés fabriques après la guerre, les MAS 36 lance grenades ont des pontets forges 1er type.

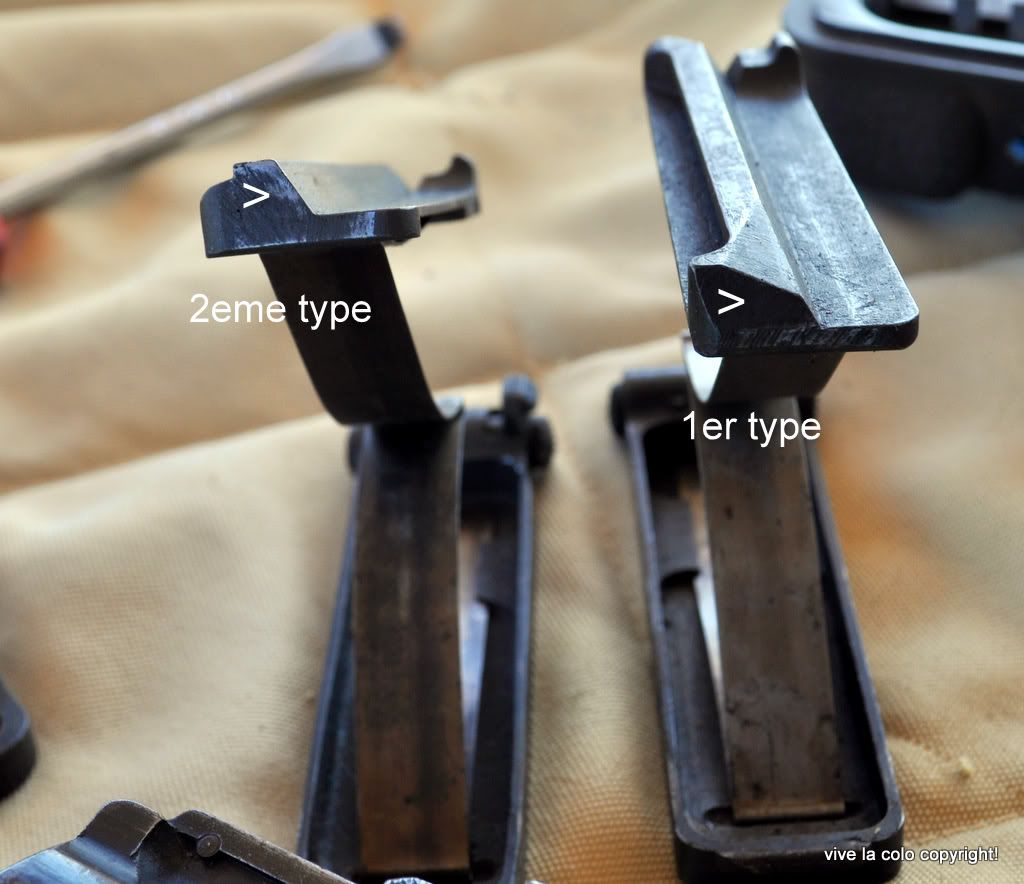

Arrêtoir de culasse

Sur les 2eme type quand le magasin est vide, la culasse ne peut être fermée sans presser la planche d’élévateur.



Porte de magasin

1er type métal forgé, 2eme type métal embouti



Fût

Sur les fûts du 1er type, qui par ailleurs étaient en noyer, une encoche est présente pour accommoder la charnière de la grenadière 1er type. Cette encoche n’existe pas su les productions 2eme type qui avaient une grenadière en métal embouti sans charnière.

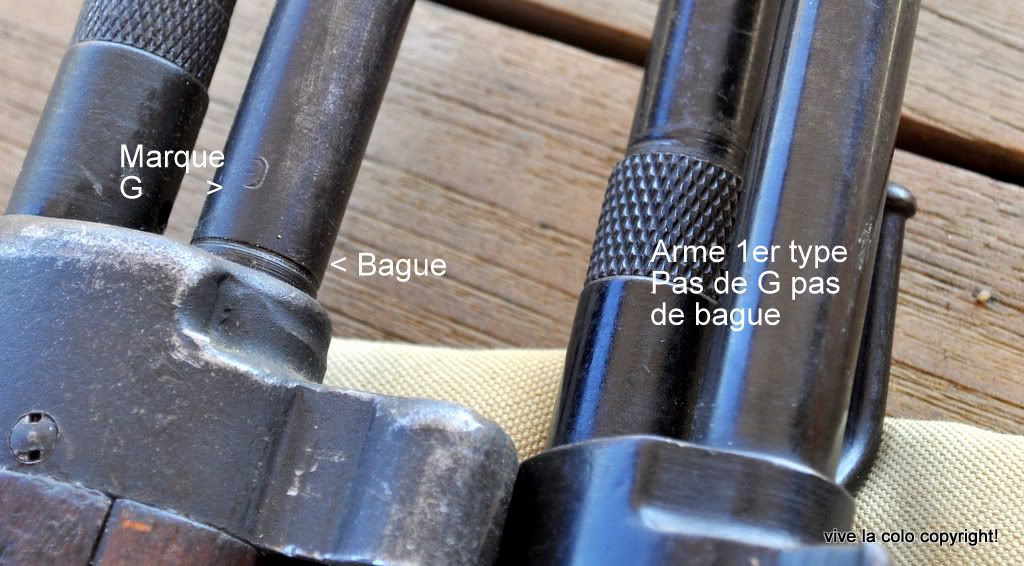

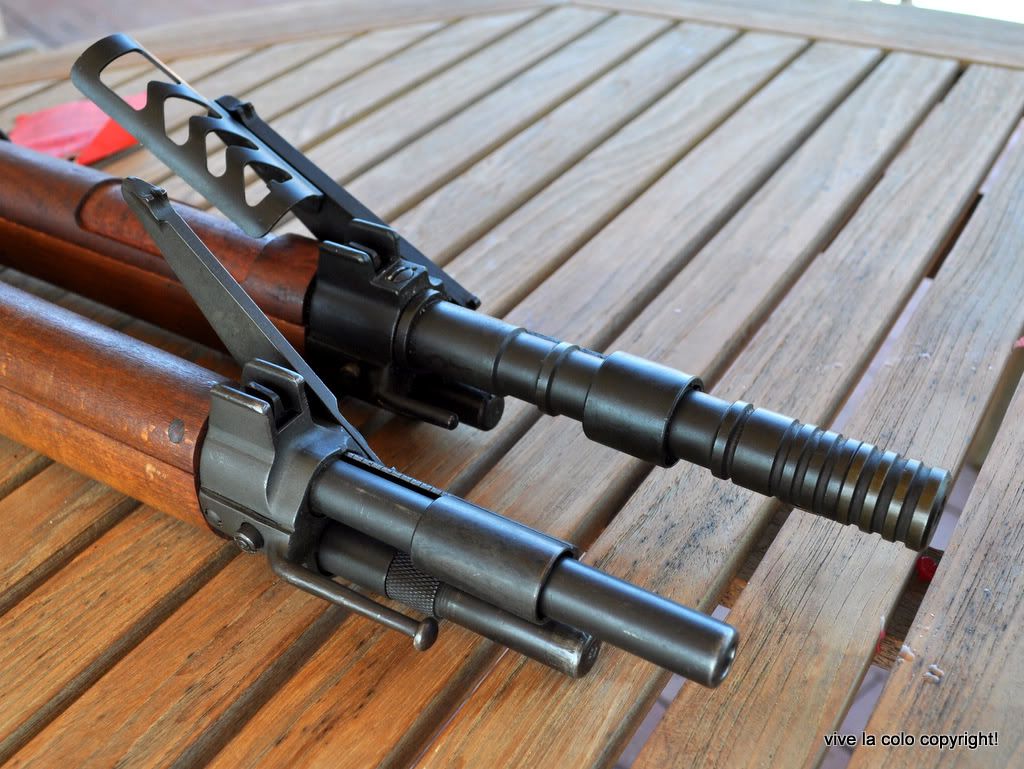

Canon/lance grenade

Apres 1947 certains canons sont marques d’un G, et ont une bague a l’avant de l’embouchoir, ces canons sont aussi conterbored et sont destines à accepter les systèmes lance grenade LG 48 et 51.
Les armes du 1er type ne possèdent pas ces détails.

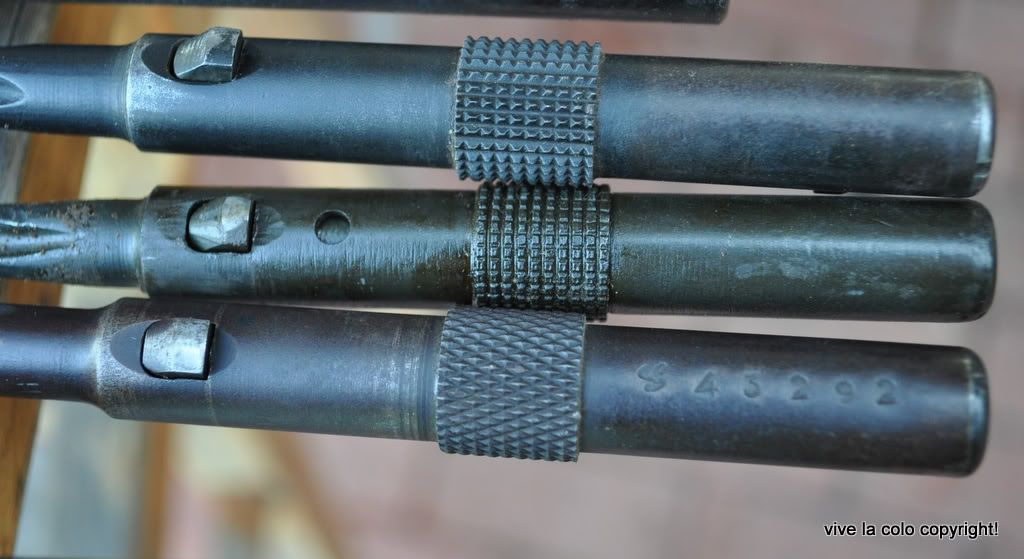

Baïonnettes/support/trou

Les premières baïonnettes sont numérotées dans le sens de la longueur au dessus de la poignée. Plus tard elles n’auront que les deux derniers numéros du fusil inscrits sur la partie supérieure de la baïonnette (bouchon vissé). Dans sa dernière forme la baïonnette n’aura plus de numéro.
Sur les modèles avant Libération, le manchon de support de la baïonnette, et la baïonnette ne sont pas perce d’un trou permettant, le cas échéant, de libérer la baïonnette de son manchon. Ce problème sera résolu et à la fin des années 40 le manchon ainsi que la baïonnette seront percés d’un trou permettant d’actionner le crochet de baïonnette.





Evolution des Numeros

Jusqu’a la série Q les lettres précédant les numéros de séries sont en lettres anglaises, à partir de FG les lettres sont en script. Entre FH 46000 et FH 74000 les lettres et numéros de séries en script seront apposés verticalement sur la partie postérieure du boitier.

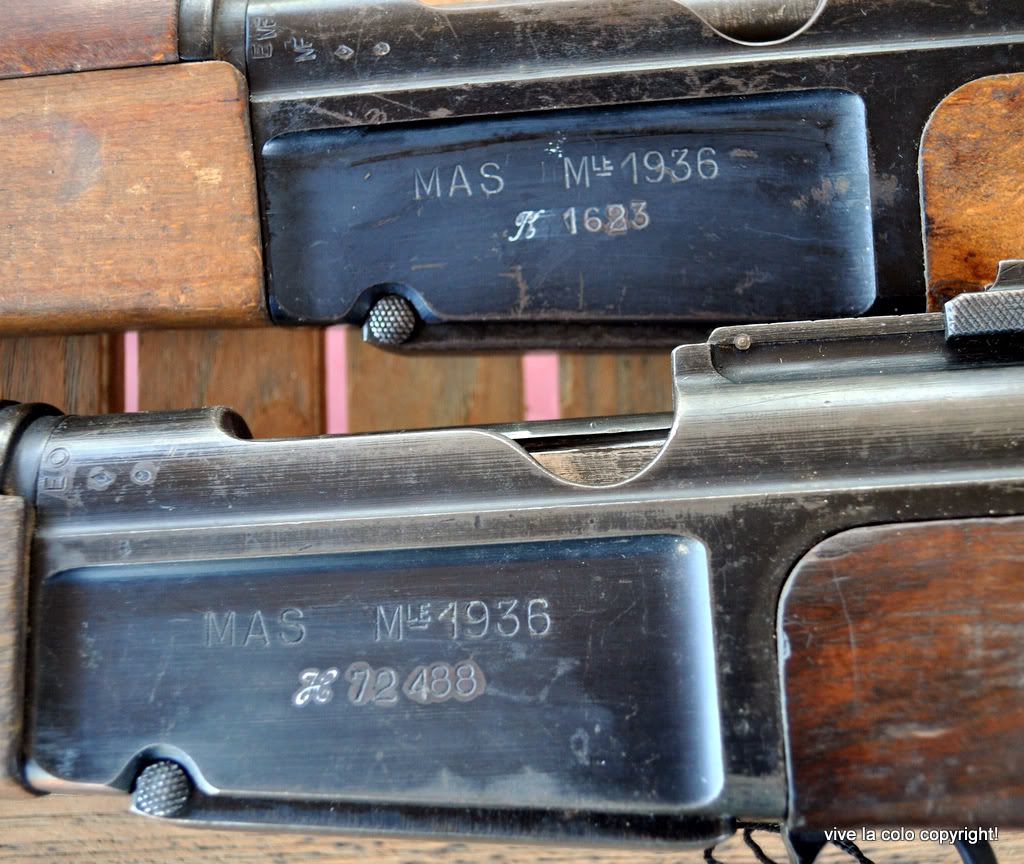

Différence entre le H et le K

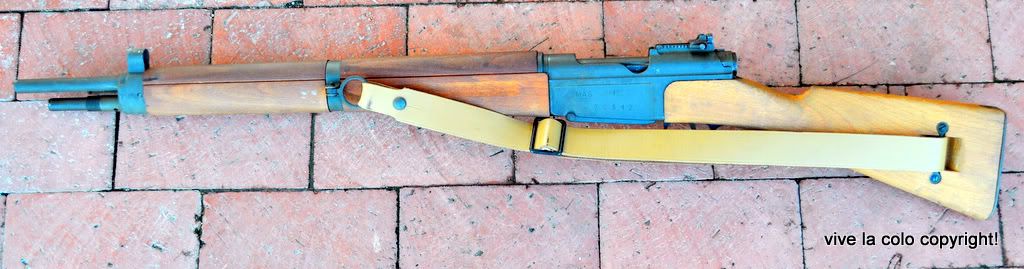

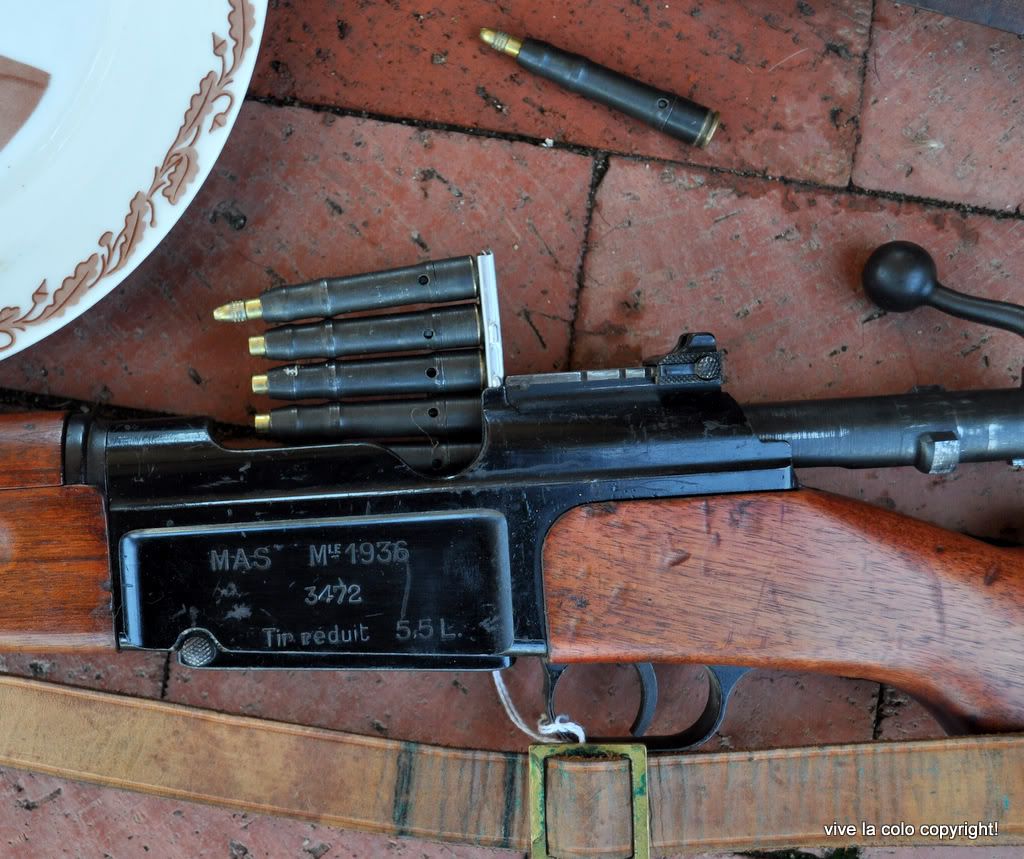

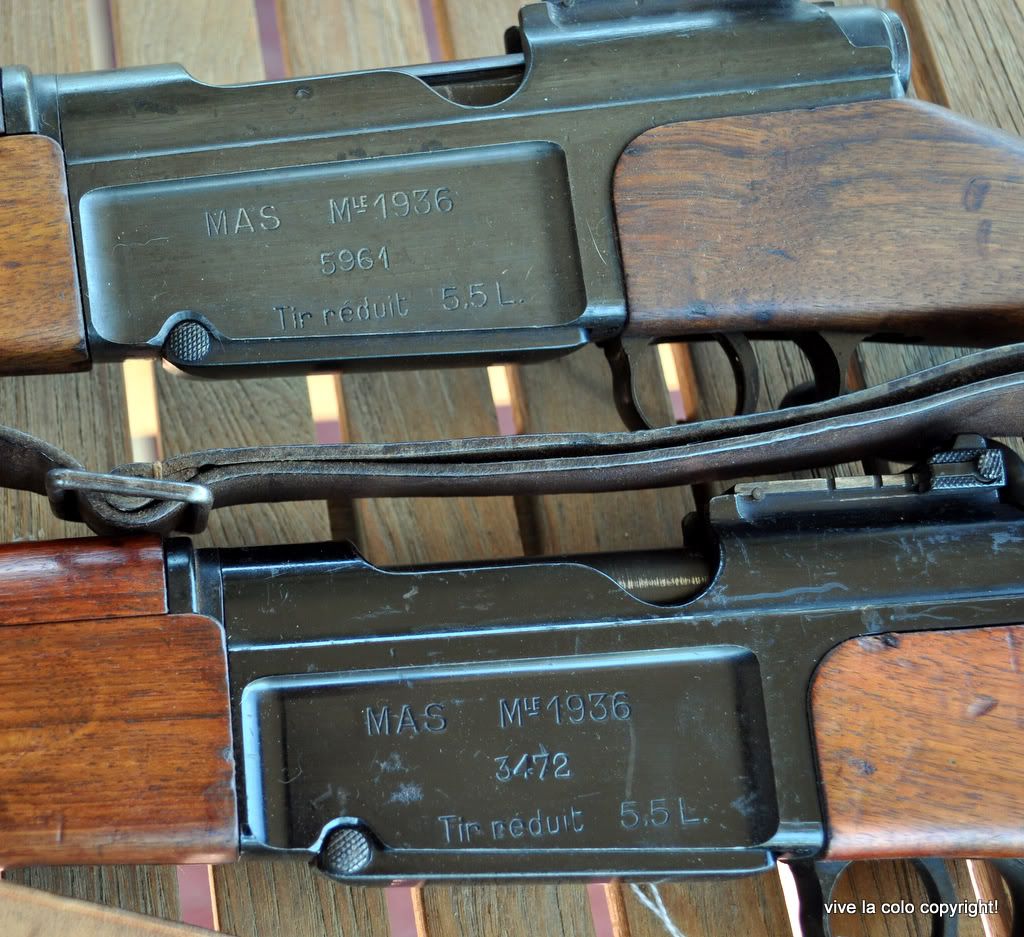

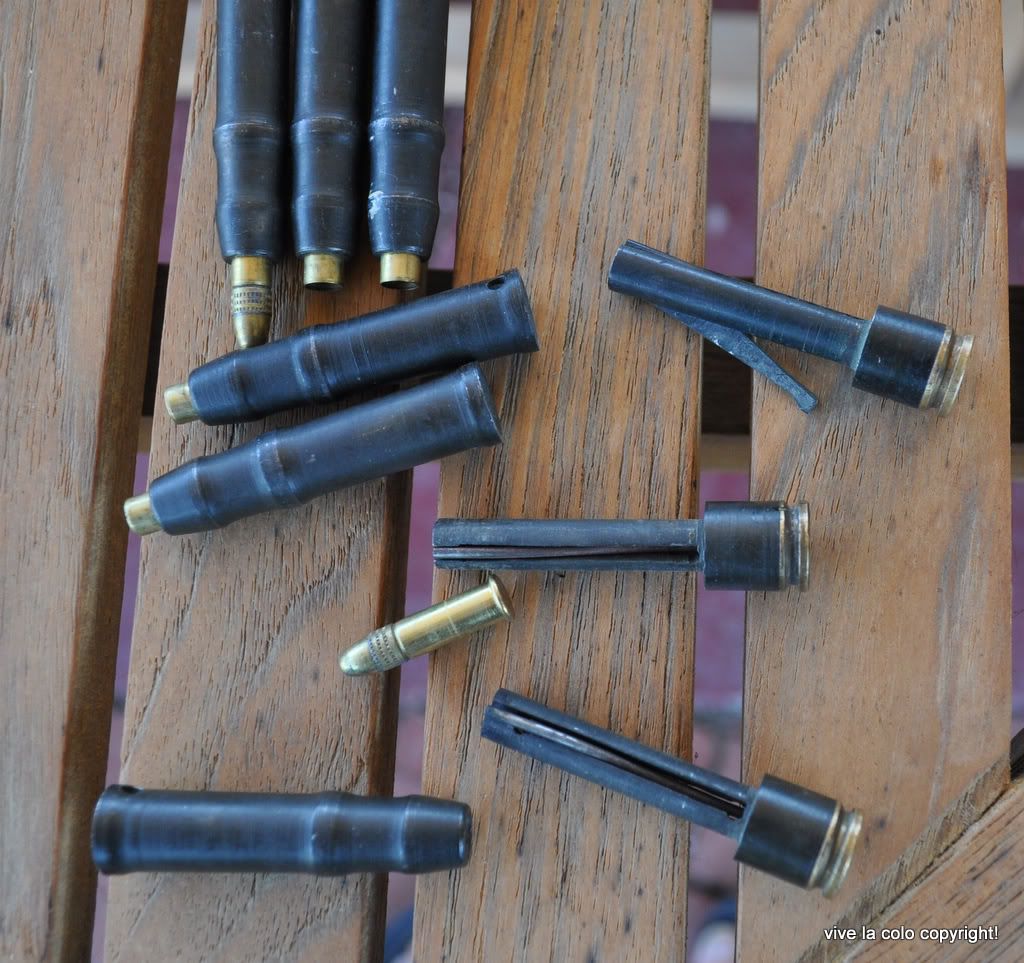

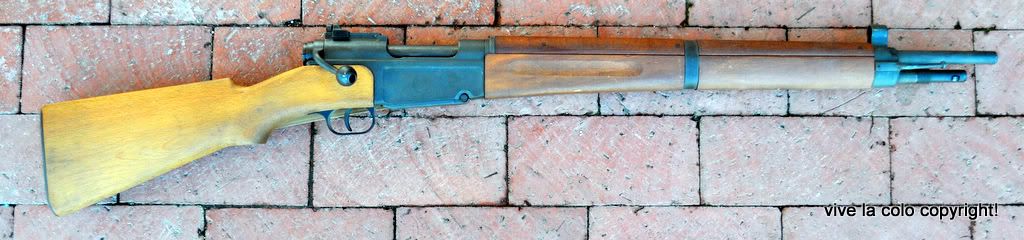

MAS 36 tir réduit

Le MAS 36 tir réduit est le seul MAS 36 construit pendant l’occupation. Entre Aout 1941 et l’été de 1942 environ 15000 exemplaires furent construits. Il faut noter que les canons en .22 de ces armes n’ont pas une date de fabrication sur le méplat sous le canon.









MAS 36 Mystère

Pendant longtemps l’origine demeura un mystère, des théories plus ou moins farfelues furent formulées.
Un document de la MAS enleva finalement le voile du mystère, ces armes avaient étés fabriquées a la MAS en 1945 et les documents relatant leur existence et fabrication avaient temporairement disparus. Ces armes devaient être en service dans l'Armée Française car le manchon porte baïonnette et la baïonnette ont le trou pour relâcher la baïonnette.



MAS 36 CR 39



MAS 36 2eme type

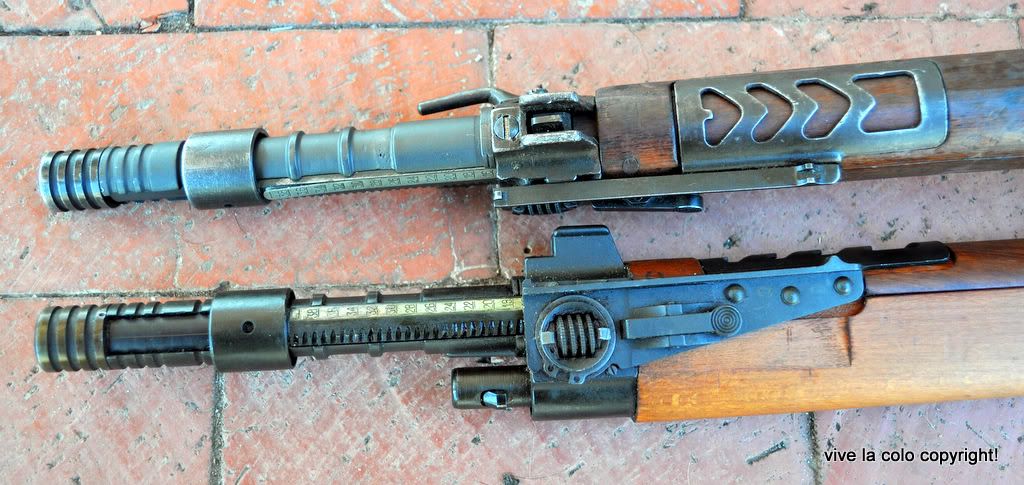

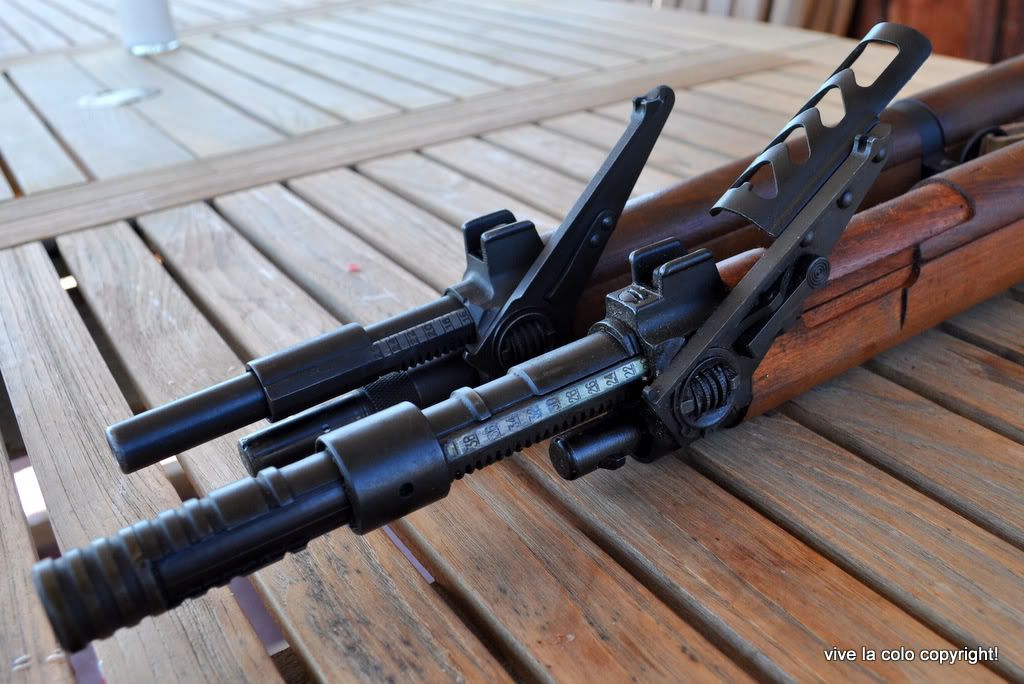

MAS LG48

Système de lancement de grenade remplaçant le tromblon VB, son existence utile fut de courte durée. Remplacé par le MAS 36/51. En 1968 les MAS 36 LG 48 demodés devaient êtres remis aux normes MAS 36. Il faut noter, Il n’y a aucune trace officielle de MAS 36 marqués sur leurs boitiers LG48. Bien souvent la transformation se faisait sur une arme existante. La plus part des LG 48 se situe dans les séries P,Q, FG, FH.

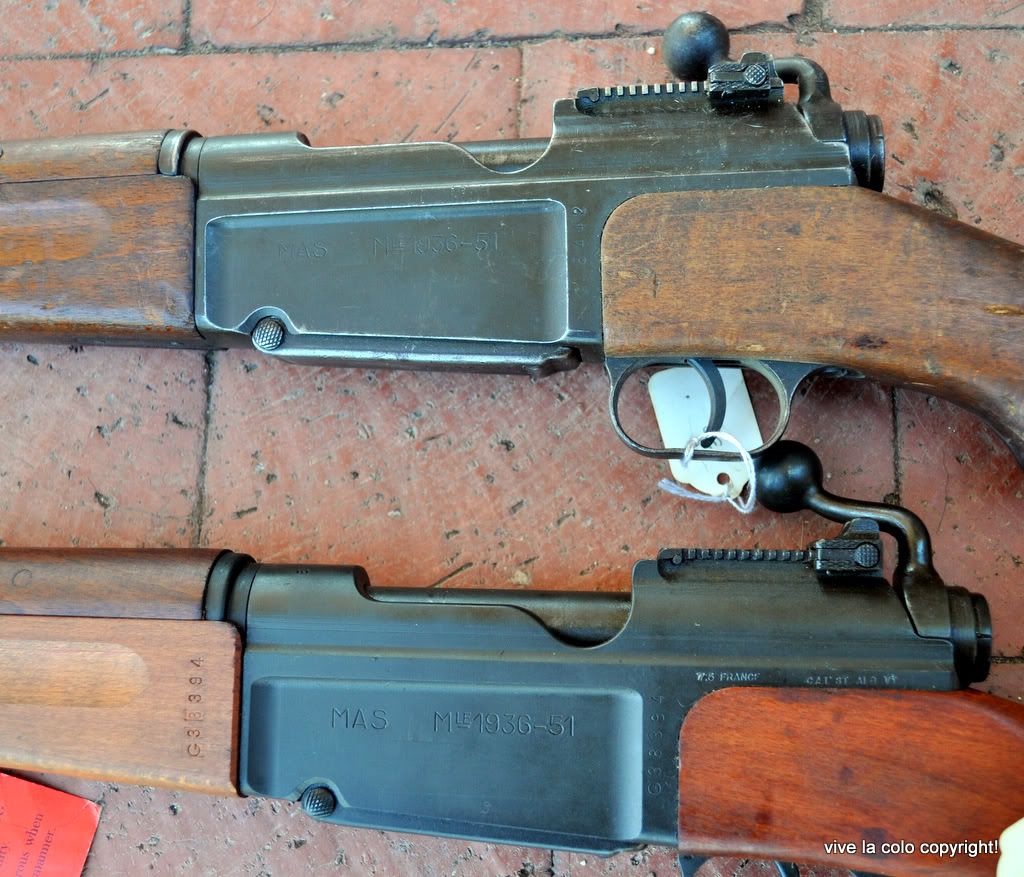

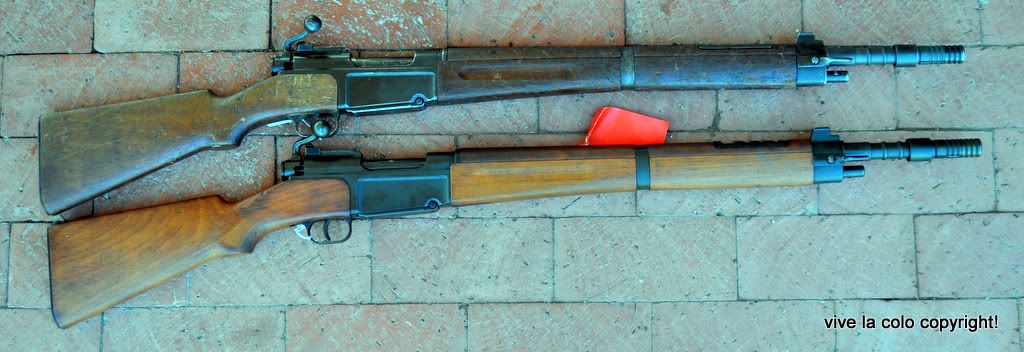

MAS 36/51

Pour se mettre aux normes de NATO le système lance grenade LG 48 fut abandonné pour être remplacé par le système 51 qui permettait l’utilisation de grenades US. La numérotation des 36/51 commença à F1 et continua jusqu'à G 50xxx en 1958/59




Les differences













Best regards
Robert Olivier

vivelacolo
Futur pilier
Futur pilier

Nombre de messages : 767
Age : 70
Localisation : San Pascual Valley
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  HELIX le Lun 2 Jan - 5:42



Robert vous nous avez habitué à des sujets de grande qualité mais avec celui ci vous avez posté un des articles les plus complets du forum.Texte , photos tout y est , et c'est un vrai régal que de vous lire.

:bravo:


HELIX
Administrateur

Nombre de messages : 16945
Age : 48
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  chris1964 le Lun 2 Jan - 6:39

Bonjour Very Happy

je me lève et j'apprends déjà des choses ...

merci !!

cordialement

Christophe

------------------------


chris1964
Membre confirmé
Membre confirmé

Nombre de messages : 287
Age : 52
Date d'inscription : 25/10/2010

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Invité le Lun 2 Jan - 7:01

Fabuleux merci pour ce sujet passionnant :bravo:

Invité
Invité


Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  poilu41 le Lun 2 Jan - 7:59

Vraiment un très beau sujet cheers cheers

poilu41
Membre averti
Membre averti

Nombre de messages : 175
Age : 44
Localisation : region centre romorantin
Date d'inscription : 30/04/2010

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  TOMEÏ le Lun 2 Jan - 8:15



Excellent, rien à rajouter aux messages précédents si ce n'est : BRAVO.
Amitiés.
Alain






TOMEÏ
Pilier du forum
Pilier du forum

Nombre de messages : 1580
Age : 74
Localisation : Marseille
Date d'inscription : 20/07/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Pocomas le Lun 2 Jan - 10:25

Vraiment très impressionnant , quel régal, Un grand Robert.

Pocomas
Administrateur

Nombre de messages : 14387
Age : 61
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  HELIX le Lun 2 Jan - 10:31



Le sujet est tellement bien fait et complet qu'il a rejoint immédiatement TCARpédia Wink


HELIX
Administrateur

Nombre de messages : 16945
Age : 48
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  sandy le Lun 2 Jan - 10:35

bonjour, très bon dossier,merci

sandy
Membre confirmé
Membre confirmé

Nombre de messages : 354
Age : 38
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  big le Lun 2 Jan - 10:57

bel présentation bravo

pourrait on avoir d'autres photos du 1886m27 ? je n'ai pas souvenir d'un sujet le traitant.


------------------------


www.bigache.fr



Autorisation de fabrication et de commerce de matériels de guerre,

armes et munitions n°081623 du 5 mars 2014  catégorie A1, A2 et B.

Déclaration commerce armes et munitions du 11 juin 2009.



N°49

big
Pilier du forum
Pilier du forum

Nombre de messages : 1110
Age : 51
Date d'inscription : 02/03/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  ducat78 le Lun 2 Jan - 11:17

Très belle présentation richement illustrée..... Merci

A+

ducat78
Pilier du forum
Pilier du forum

Nombre de messages : 1913
Age : 49
Localisation : Yvelines
Date d'inscription : 12/06/2010

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  kirvari39 le Lun 2 Jan - 13:05

Félicitation... le.. " BOSS" .....de loin meilleur , que certains articles de journaux spécialisés....

kirvari39
Membre expert
Membre expert

Nombre de messages : 516
Age : 58
Date d'inscription : 15/06/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  lemayetois03 le Lun 2 Jan - 13:20

Et beh, il doit en falloir de l'huile de coude pour entretenir tout ça ;-)

Très beau sujet, très bien imagé et très bien expliqué, bravo.

Ludo

lemayetois03
Membre
Membre

Nombre de messages : 34
Age : 41
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Armand Mieg le Lun 2 Jan - 13:54

Félicitations & gratitude pour la qualité de traitement du sujet !

Il y'a une question que je me suis toujours posée au sujet des MAS 36 :

Pourquoi et comment les concepteurs de cet engin ont ils décidé de créer une arme moderne en son temps dont la culasse voit ses tenons de verouillage disposés à l'arriére alors que tous les arsenaux avaient abandonné ce concept dans les années 1900 sauf le S & R 1911 ?

Armand Mieg
Membre
Membre

Nombre de messages : 73
Age : 46
Date d'inscription : 13/09/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  St Etienne le Lun 2 Jan - 14:14

Pour ma part, je dirai qu'il ne s'agit pas d'élucubrations.

C'est ce qui se passe quand on est cohérent dans la démarche du collectionneur : il ne s'agit pas d'accumuler ou d'additionner les objets, il est aussi important que nécessaire de connaître l'histoire de ces armes, les conditions dans lesquelles on les a produites, les détails intéressants de la vie de ces objets qui croisent notre histoire.

Magnifique !
Passionnant !

Merci de partager aussi simplement un savoir que tu as mis longtemps à rassembler !

St Etienne
Membre confirmé
Membre confirmé

Nombre de messages : 304
Age : 60
Localisation : Paris
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  bosco le Lun 2 Jan - 15:17

bravo belle collection

------------------------


http://www.armes-ufa.com/

bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2417
Age : 45
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  jean-marc le Lun 2 Jan - 16:08

BOnjour


Merci pour l'ensemble du post et les très belles photos
Wink

jean-marc

jean-marc
Membre confirmé
Membre confirmé

Nombre de messages : 431
Age : 49
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Pocomas le Lun 2 Jan - 16:14

Armand Mieg a écrit:Félicitations & gratitude pour la qualité de traitement du sujet !

Il y'a une question que je me suis toujours posée au sujet des MAS 36 :

Pourquoi et comment les concepteurs de cet engin ont ils décidé de créer une arme moderne en son temps dont la culasse voit ses tenons de verouillage disposés à l'arriére alors que tous les arsenaux avaient abandonné ce concept dans les années 1900 sauf le S & R 1911 ?

Choix d'une action
- plus compacte et donc d'une arme plus courte,
- plus étanche à la terre à la boue, au sable, sans sacrifier quoique ce soit à la solidité.
- au réarmement plus rapide.

Le lee-Enfield N° 4 conçu en 1939 gardera les tenons à l'arrière

Pocomas
Administrateur

Nombre de messages : 14387
Age : 61
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Invité le Lun 2 Jan - 17:00

Bravo Robert et merci. J'ose à peine imaginer le nombre d'heures de travail pour mettre en forme tout ça. Un possesseur de CR 39 ou possédant de la doc en la matière volontaire pour compléter Cela?
Sinon, il y a eu ça : http://www.tircollection.com/t6421-mas-36-cr-39


Dernière édition par Alamas le Lun 2 Jan - 19:53, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  kelt le Lun 2 Jan - 17:56

Bravo, Robert pour cette impeccable documentation, quel excellent moyen de nous faire débuter l'année 2012, merçi pour ce superbe travail et meilleurs voeux en retour.

kelt

kelt
Futur pilier
Futur pilier

Nombre de messages : 741
Age : 70
Localisation : Sud Est & Bretagne
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Leboulanger le Lun 2 Jan - 18:05

Je suis sans voix !!! Shocked Superbe sujet que j'aime tout particulièrement . Merci et respects
Petite précision sur les grenadières :
La second type est en réalité une premier type sur laquelle l'anneau de dessous à été supprimé .

Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4055
Age : 47
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  900hailwood le Lun 2 Jan - 18:17

Tout simplement magnifique, merci.
Mais comment se fait-il que cet article ne soit pas encore dans la TCARpédia study ?

Oups, pas descendu assez bas dans la rubrique de la TCARpédia. Je le ferai plus, promis


Dernière édition par 900hailwood le Lun 2 Jan - 22:00, édité 2 fois

900hailwood
Membre confirmé
Membre confirmé

Nombre de messages : 299
Age : 51
Localisation : Aix en Provence
Date d'inscription : 07/11/2009

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Pocomas le Lun 2 Jan - 18:36

900hailwood a écrit:Tout simplement magnifique, merci.
Mais comment se fait-il que cet article ne soit pas encore dans la TCARpédia study

Il y est depuis ce matin, 6H45.... Very Happy
Attention les articles de la TCARpedia sont classés par ordre alphabétique...

Pocomas
Administrateur

Nombre de messages : 14387
Age : 61
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Invité le Lun 2 Jan - 19:33

big a écrit:
pourrait on avoir d'autres photos du 1886m27 ? je n'ai pas souvenir d'un sujet le traitant.
En fait, ici : http://www.tircollection.com/t2209-lebel-1886-m-27

Invité
Invité


Revenir en haut Aller en bas

Re: MAS 36, élucubrations

Message  Grizzly le Lun 2 Jan - 20:03

Merci beaucoup pour ce dossier très instructif :bravo:
félicitation pour votre collection. king

Grizzly
Membre confirmé
Membre confirmé

Nombre de messages : 432
Age : 55
Date d'inscription : 13/06/2011

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
