Le chaînon manquant ! Famille 54X

Message  ph le Ven 07 Oct 2011, 11:05

Le chaînon manquant !
Après le SIG 510 et avant le SIG 550

A la fin des années 60, SIG, qui avait compris l'intérêt que pouvait présenter une arme de calibre 5,56 pour le marché extérieur, commença l'étude et le développement d'une arme légère de ce calibre.
Il en résultat le SIG SG 530-1; ce fusil d'assaut conservait le système de verrouillage par galets latéraux mais il était équipé d'un système d'emprunt des gaz. L'arme était de bonne facture, fiable, mais trop compliquée et trop chère pour attirer la clientèle.



http://www.swissrifles.com/sig550/index.html

A la même période, Beretta développait avec l'assistance de SIG un nouveau fusil d'assaut en calibre 5,56, l'AR-70/223 équipé d'une culasse à tête rotative.



http://world.guns.ru/assault/it/beretta-ar-70223-and-ar-7090-e.html

En 1972, le peuple suisse rejette l'initiative populaire pour le contrôle renforcé des industries d'armement et pour l'interdiction d'exportation d'armes mais accepte le contre-projet indirect du Conseil fédéral, à savoir une loi fédérale sur le matèriel de guerre qui spécifie en particulier que la fabrication et l'exportation du matériel de guerre ne sont autorisés que lorsqu'ils sont "conformes aux règles du droit international public et aux principes de la politique étrangère suisse".

SIG, qui avait remis l'ouvrage sur le métier et qui planchait sur un nouveau fusil d'assaut de petit calibre à emprunt des gaz avec régulateur 3 positions et à culasse rotative, voyait se fermer tout à coup un certain nombre de marchés potentiels. C'est ainsi que SIG proposa à Manurhin de fabriquer sous license le nouveau fusil. En 1974 sortent le SG 540 en calibre 5,56 et le SG 542 en calibre 7,62 Nato; ils seront suivi par le SG 543, version courte à crosse pliable en calibre 5.56.

Les coûts de fabrications furent réduits grâce à l'utilisation de pièces en tôle emboutie. Le SIG 540 pouvait tirer en full auto, en rafales de 3 coups (option) ou en semi-auto. L'arme était équipée d'un bipied et d'un système de visée rappelant le tambour H&K; elle pouvait être équipée de divers accessoires tels que lunette, baïonnette …
L'arme connut un succès d'estime et fut utilisée par plusieurs pays étrangers (Centrafrique, Cameroun, Côte d'Ivoire, Gabon, Ile Maurice, Sénégal, Seychelles, Tchad, Togo, Haute-Volta, Liban, Paraguay, Chili, Indonésie, Bolivie, sultanat d’Oman …).
Elle équipa certains corps d'intervention de l'armée française au Liban et au Tchad, à la grande satisfaction des utilisateurs :

Opération TACAUD au Tchad en 1978 contre la Légion arabe : par ex 35°RAP

selon témoignage de Daniel Hachin, lieutenant d’artillerie «Le 18 avril à 06h30 : nos deux pelotons de pièces sont à Moussoro. Ils découvrent leur matériel : les SIG 542 et les 2 mortiers russes de calibre 120 mm, modèle 1938» http://operationtacaud.wordpress.com/

Liban

«C’est en 1978 que les soldats français se heurtent pour la première fois directement à des adversaires armés d’AK-47. Tout d’abord au Liban, les forces françaises engagées sous mandat onusien sont confrontées à des fedayins palestiniens équipés de cette arme déjà célèbre. Plusieurs militaires français sont tués ou gravement blessés par les tirs d’armes automatiques comme le colonel Salvan qui commande le 3e Régiment Parachutiste d’Infanterie de Marine (RPIMa). Devant le ridicule de la situation, l’état-major est contraint d’acquérir en catastrophe des fusils d’assaut SIG 540 suisses3. Curieusement, par la suite, l’état-major ne commandera pas d’arme de ce type pour en doter les régiments français.» http://www.cf2r.org/fr/notes-actualite/russie-les-60-ans-du-fusil-dassaut-ak-47.php

La 13ème DBLE utilisa aussi ces armes à Djibouti.

Les 543 furent aussi utilisés par le RAID et les GIPN.
Intervention du RAID contre les islamistes du GIA à Roubaix http://le.raid.free.fr/roubaix.htm
On peut voir des 543 sur certaines photos.

Dans les années 80, Manurhin mis sur le marché civil français plusieurs versions semi-automatiques de cette arme en calibre.222 Remington, .243 Winchester et meme .300 Savage.

Il semble que FAMAE au Chili obtint aussi en 1988 une license de fabrication au travers de INDEP (Industrias Nacionais de Defensa SA, Portugal) : ce serait même une des rares sources de pièces détachées ! http://www.famae.cl/slimbox/ficha_fusiles_asalto.php

L'utilisation opérationnelle de ces armes permit certaines constatations qui aboutirent à des améliorations de détails que SIG intégra dans la nouvelle famille qu'elle préparait afin de remplacer les SIG 510 au sein des forces armées suisses : la série des SIG 55X que nous connaissons tous.

Bibliographie

RAIDS Hors-série N° 28 (2008)
AMI (Armes, Militaria, Information) N° 11 - juillet/aout 1980


Le SIG 543 présenté ci-après est la version carabine avec un canon plus court et une crosse pliable qui se replie très facilement par une simple pression sur ses deux branches . L'arme ne peut pas tirer de grenades à fusil, contrairement à son grand frère 540, ni recevoir le bipied ou la baïonnette.









Le SIG 543 et le SIG 550



Photos de quelques détails



La poignée est similaire à celle des 55X et le pontet bascule également sur le côté pour le tir avec gants

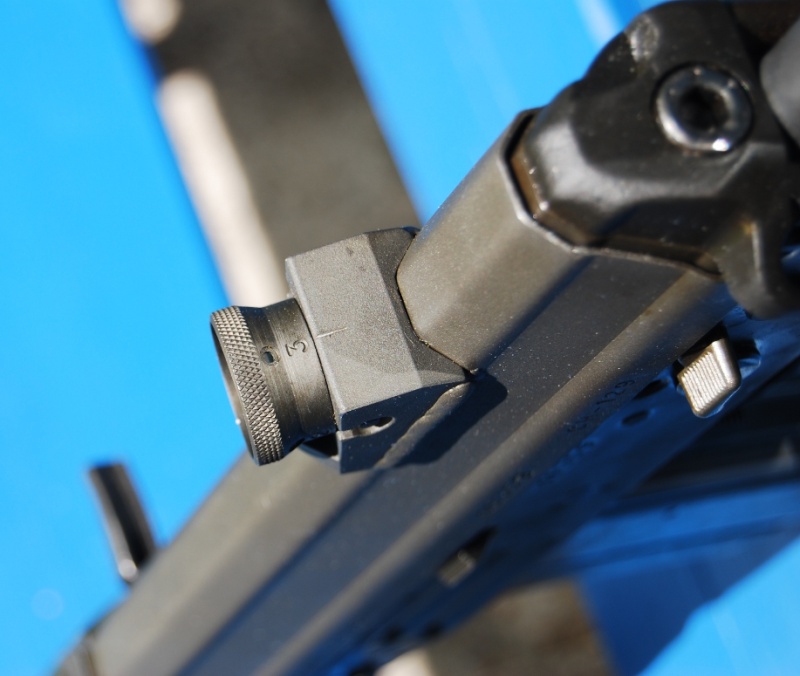

Le tambour sur la position 300 mètres



La partie avant avec le cache flamme court



Le réglage en hauteur se fait grâce à cette vis qui fait coulisser le guidon



Les 4 positions du sélecteur

sécurité



coup par coup



rafale de 3 coups



rafale libre

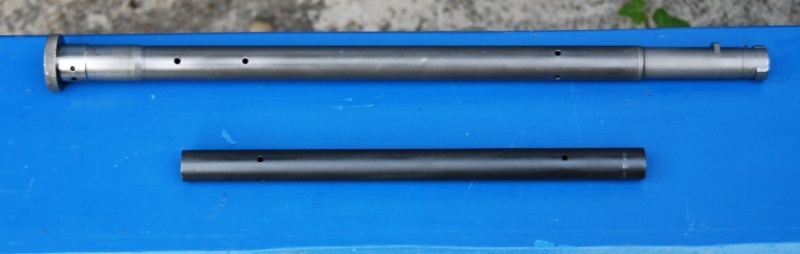

Tube des gaz du 550 (en haut) et du 543



Piston du 550 (en haut) et du 543



Transporteur et culasse du 550 (en haut) et du 543 (remarquez la roulette sur le dessus du transporteur du 543)









Garde-main inférieur et son système de fixation, abandonné sur le 550




Conclusion

La série des SIG 54X préfigure déjà bien ce que sera la série suivante (SIG 55X). Les améliorations vont porter sur les organes de visée : le guidon sera recouvert d'un tunnel, ce qui facilite son centrage sur la cible et le réglage en hauteur sera intégré au tambour. Le démontage sera facilité tant au niveau du système de récupération des gaz qu'au niveau des garde-mains et du lower, sans oublier le levier de charge source de quelques beaux jurons sur les 54X !!!. Le transporteur de culasse verra disparaître la petite roulette fixée sur sa partie supérieure.

Au stand, l'arme n'a pas trop apprécié la GP90 : à 300 mètres, les premiers coups ne sortaient pas du 3 de la cible B4 puis l'arme a commencé à disperser au point de rendre le tir complètement aléatoire, nous avons même obtenu des hors cible !!!! L'arme étant neuve et le tireur confirmé, je suppose que cette munition ne lui convient pas et je tenterai à nouveau l'expérience avec de la .223 du commerce.

ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  Pocomas le Ven 07 Oct 2011, 11:25

Un grand pour ce très beau sujet , textes et photos superbes. :bravo:

Pocomas
Administrateur

Nombre de messages : 14387
Age : 61
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  Ruby le Ven 07 Oct 2011, 13:27

Après quelques temps d' accalmie .........
Le grand retour du banc bleu .........
Bien beau ma foi .........

------------------------

Bienviendu
esprit

Ruby
Pilier du forum
Pilier du forum

Nombre de messages : 3314
Age : 56
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  byf44 le Ven 07 Oct 2011, 13:34

salut
le système de verrouillage et le piston d'empreint des gaz ressemblent vachement au kalash!!
les sig type 55X sont vraiment chouettes!!
@+
byf44

byf44
Membre confirmé
Membre confirmé

Nombre de messages : 487
Age : 35
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  Sauternes le Sam 08 Oct 2011, 15:49

Le banc bleu est de retour.

En 1972, le peuple suisse rejette l'initiative populaire pour le contrôle renforcé des industries d'armement et pour l'interdiction d'exportation d'armes

Le bon sens incarné

------------------------


Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2564
Age : 26
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  byf44 le Sam 08 Oct 2011, 16:07

salut, trouve quelque chose qui aime la GP90 d'ailleurs!!
c'est quoi ton le pas de canon?
@+
byf44

byf44
Membre confirmé
Membre confirmé

Nombre de messages : 487
Age : 35
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  Sauternes le Sam 08 Oct 2011, 19:19

byf44 a écrit:salut, trouve quelque chose qui aime la GP90 d'ailleurs!!
c'est quoi ton le pas de canon?
@+
byf44

Le FASS90?

------------------------


Sauternes
Pilier du forum
Pilier du forum

Nombre de messages : 2564
Age : 26
Localisation : Aubagne 13
Date d'inscription : 06/11/2009

Revenir en haut Aller en bas

rep..

Message  joselito le Sam 08 Oct 2011, 20:33

haaaaa..le banc bleu a encore frappé!!! :bravo:

joselito
Modérateur

Nombre de messages : 9446
Age : 57
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  ph le Sam 08 Oct 2011, 20:42

byf44 a écrit:salut, trouve quelque chose qui aime la GP90 d'ailleurs!!
c'est quoi ton le pas de canon?
@+
byf44

je ne connais pas le pas du canon, mais j'ai lu que la série 54X avait été développée pour la 5,56 OTAN.

ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  kelt le Mer 12 Oct 2011, 16:42

ph a écrit:
byf44 a écrit:salut, trouve quelque chose qui aime la GP90 d'ailleurs!!
c'est quoi ton le pas de canon?
@+
byf44

je ne connais pas le pas du canon, mais j'ai lu que la série 54X avait été développée pour la 5,56 OTAN.

305mm / 12"

Voir ci-dessous la description fournie dans la documentation commune aux trois modèles 540, 542,& 543 livrée avec les Sig Manurhin:





kelt

kelt
Futur pilier
Futur pilier

Nombre de messages : 741
Age : 70
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  ph le Mer 12 Oct 2011, 18:36

merci Kelt;
d'après toi cette dispersion pourrait provenir de la GP90 ? Je précise que l'arme est neuve.

ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Le chaînon manquant ! Famille 54X

Message  kelt le Mer 12 Oct 2011, 18:49

ph a écrit:merci Kelt;
d'après toi cette dispersion pourrait provenir de la GP90 ? Je précise que l'arme est neuve.

Avec un pas de 305mm, cette arme a été conçue pour l'utilisation de la M193, essaie avec des balles légères, cela ira peut ètre mieux.

Je ne saurais me prononcer sur sa capacité réelle en précision puisque c'est une copie Suisse du Fusil Manurhin Wink

Sérieusement, j'ai un Sig Manurhin 540 en 222R, il est un peu moins précis que les 55X!

Hormis la poignée pistolet et sa vis de fixation, il n'y a aucun élément compatible estre les deux séries!


kelt


kelt
Futur pilier
Futur pilier

Nombre de messages : 741
Age : 70
Localisation : Sud Est & Bretagne
Date d'inscription : 12/05/2011

Revenir en haut Aller en bas
