Panoplie suédoise

Message  ph le Jeu 19 Mai 2011, 13:26

Voici ma panoplie suédoise



on peut y voir un Mauser suédois de 1912 et sa baïonnette réglementaire



un revolver Nagant suédois 1887

un pistolet suédois m/1907

et en bas de la photo un Mauser suédois de 1942




Le revolver 1887

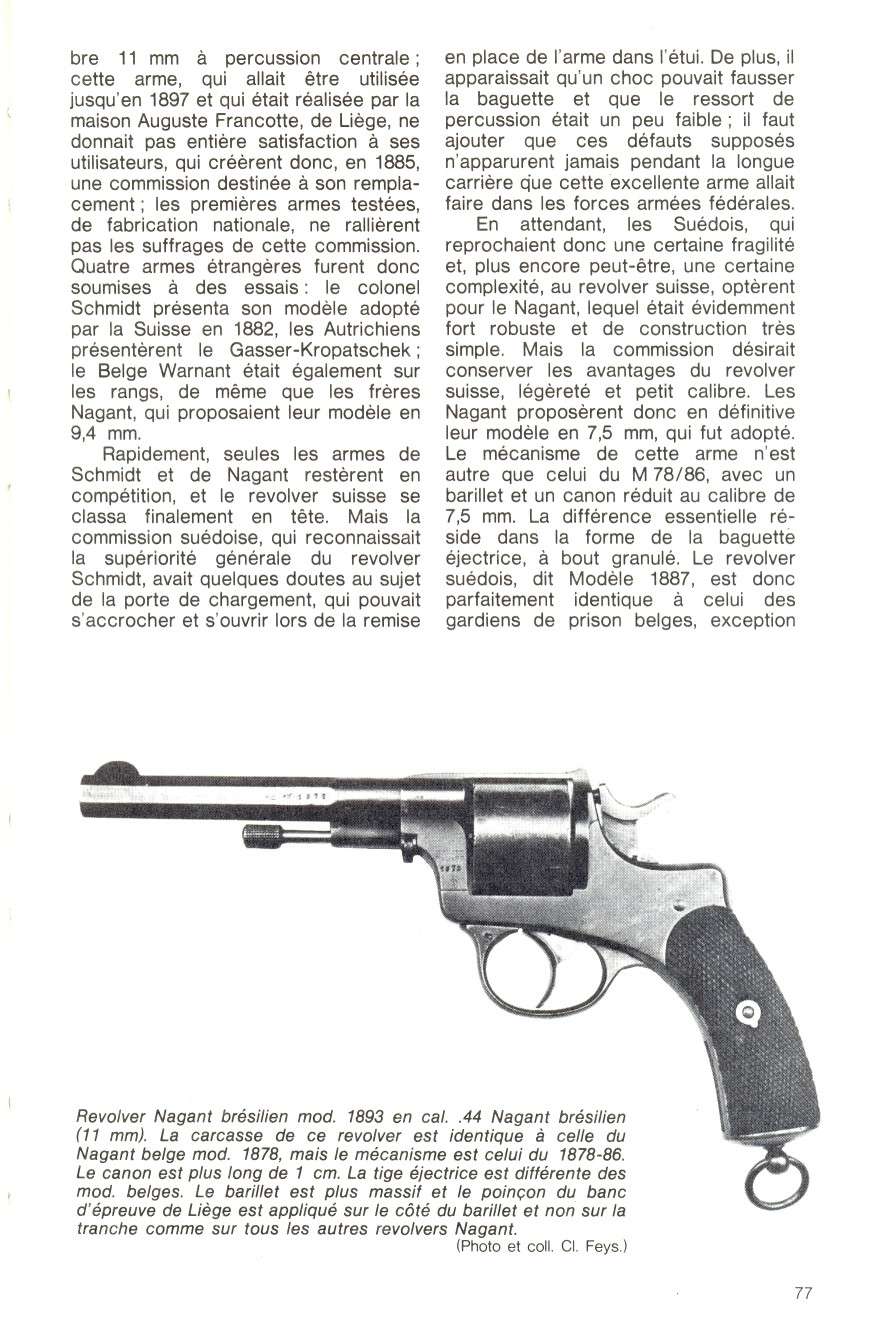

D'abord une petite introduction tirée d'un excellent ouvrage sur les frères Nagant

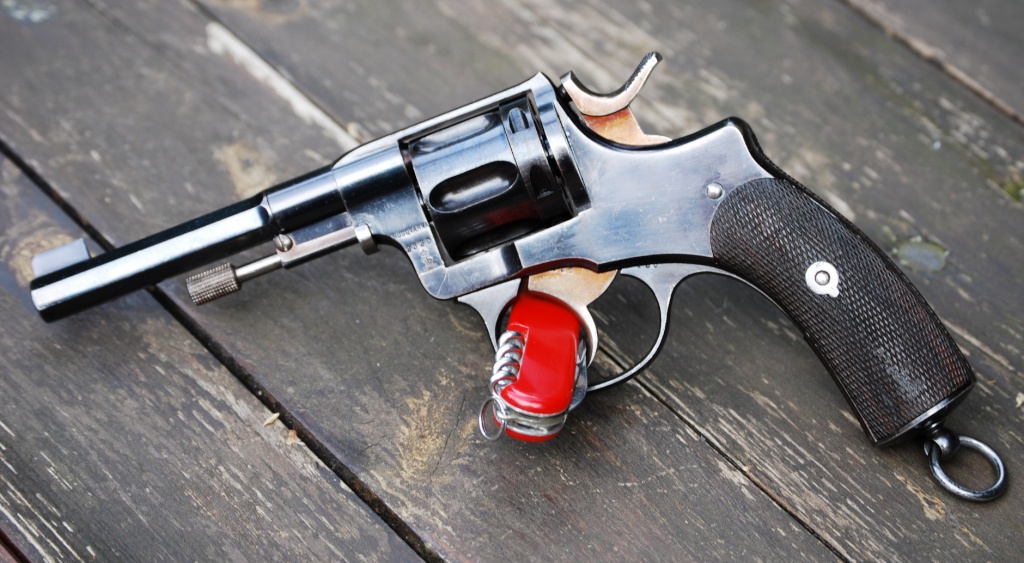

et maintenant, place aux photos de l'animal





on peut constater qu'il n'a a pas beaucoup de vis apparentes, la plupart se dévissent depuis l'intérieur. Sur la photo précédente, on peut voir la lettre "A", il s'agit de la séquence de démontage; enlever cette vis permet d'accéder aux entrailles de la bête





Cette arme utilise une munition quasi identique à celle de nos revolvers d'ordonnance suisses,le projectile possédant toutefois un diamètre légèrement supérieur (.315 » pour la cartouche suisse et 325 pour la cartouche suédoise)


Le pistolet suédois m/1907



En 1904, dans le but de trouver un remplaçant au revolver Nagant m/1887 de 7,5 mm, la Suède chargea une commission militaire d'évaluer les candidats à sa succession. Ceux-ci étaient au nombre de 8 :

Luger 1900 7,65 mm Luger
Browning M1900 7,65 mm ACP
Colt-Browning 9,5 mm
Mannlicher pistol 7,63 mm
Mannlicher carbine pistol 7,36 mm
Hamilton pistol 6,5 mm (fabrication suédoise)
Browning M1903 9 mm Browning long
Frommer pistol 8,00 mm

Les tests démontrèrent que les meilleures armes étaient le Luger 1900 et le Browning M1903. Le rapport de la commission conclut que le Luger était supérieur quant à la précision, mais que le Browning M1903 était plus fiable, surtout lors d'une utilisation par très basse température. Quelques modifications furent apportées à l'arme : l'extracteur et la sécurité furent renforcés, un anneau de dragonne fut rajouté au bas de la poignée.

Le pistolet Browning M1903 fut accepté sous l'appellation "pistolet suédois m/1907" le 16 décembre 1907 et devint l'arme de poing réglementaire de l'armée suédoise jusqu'en 1942. Pour la petite histoire, ce pistolet était toujours utilisé par une partie de la troupe dans les années 70.

Marquages
Les 10000 premiers exemplaires furent fabriqués par FN Herstal, chaque arme étant ensuite contrôlée et estampillée par la fabrique d'armes de Carl Gustaf Stad. Il est donc facile de déterminer si l'arme a été utilisée par les forces armées grâce aux 3 poinçons que l'on trouve à l'arrière de la carcasse (la couronne suédoise et les initiales des deux contrôleurs de l'administration militaire.



Mon pistolet porte les marques TT et HK : il a été contrôlé par l'officier Helge Koltoff (qui a effectué cette activité entre 1912 et 1923) et par le sous-officier Tor Thorsonn.

Le pistolet fut fabriqué par FN Herstal jusqu'en 1914, lorsque l'Allemagne occupa la Belgique. La Suède prit alors la décision d'en confier la fabrication à la Husqvarna Vapenfabrik qui débuta la production en 1917, laquelle dura jusqu'en 1942; pendant ce laps de temps 93960 armes furent fabriquées.



Inscriptions apposées sur le côté de la culasse

• "Husqvarna Vapenfabriks Aktiebolag Brownings Patent" :Il s'agit de l'inscription la plus ancienne qui fut abandonnée en 1919 à la demande expresse de FN Herstal.
• "Husqvarna Vapenfabriks Aktiebolag, System Browning" de 1919 à 1930 environ. C'est l'inscription que porte mon pistolet.



• "Husqvarna Vapenfabriks Aktiebolag", à partir de 1930 environ.
• "Husqvarna Vapenfabriks AB" : cette variante courte est rare.
• On a aussi retrouvé un pistolet provenant du marché civil sans aucun texte marqué.

Il arrive que certains pistolets portent la mention de l'unité dans laquelle ils servaient; ces marquages commencent par :

I pour les régiments d'infanterie
A pour les régiments d'artillerie
K pour les régiments de cavalerie
T pour les régiments s'occupant de la logistique
KFL pour les régiments de la marine royale

Mon pistolet porte cette inscription :



Ce qui peut se traduire de la façon suivante : il s'agit du pistolet numéro 515 ayant servi dans le 15ème régiment d'infanterie, le "Älvsborgs regemente" de Boras, actif entre 1624 et 1998.
Le côté opposé porte sur la carcasse le numéro de série de l'arme



Toutes ces indications mises bout à bout (nom du contrôleur, inscription sur le côté de la culasse, numéro de l'arme) me permettent de penser que ce pistolet a été fabriqué en 1919.

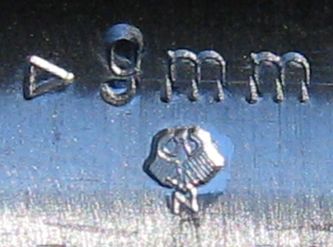

On peut aussi voir des marquages allemands sur ce pistolet : le fameux "Aigle sur N" qui signifie que l'arme a été testée pour l'utilisation de la poudre sans fumée.



La présence de ces marquages peut s'expliquer de la façon suivante : dans les années 90, la Suède a vendu un certain nombre de ces pistolets au Portugal et à l'Allemagne (Frankonia); ces pistolets furent alors testés et marqués comme toute autre arme en Allemagne.

Caractéristiques techniques du pistolet suédois m/1907

Il s'agit d'un pistolet semi-automatique Browning 1903 (aussi appelé Browning Grand Modèle) et utilisant une nouvelle munition : le 9 mm Browning Long, comme on peut le voir indiqué sur le canon



Sur les images suivantes, à titre de comparaison, on peut voir côte à côte une cartouches de 9 mm Browning Long et une cartouche de 9 mm Parabellum



Ce pistolet possède une platine simple action, un percuteur lancé et une culasse non calée. Il est équipé d'une sûreté manuelle sur sa face gauche, au-dessus de la plaquette de crosse ainsi que d'une pédale de sécurité. Le ressort récupérateur est positionné sous le canon. En règle générale, les organes de visée sont fixes. Pour l'anecdote, on peut mentionner que certains exemplaires pouvaient être équipés d'une crosse en bois.

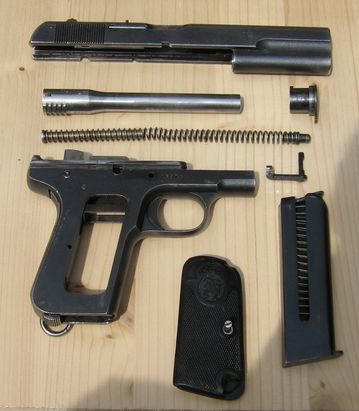

La qualité de la fabrication suédoise se retrouve dans cette arme : les pièces sont bien ajustées, j'en veux pour preuve la difficultée rencontrée au démontage et au remontage, lorsqu'il s'agit de faire subir une rotation d'un quart de tour au canon pour le désengager des rainures qui le retiennent, l'huile dont il est imbibé ne facilitant du reste pas la manœuvre.



Données techniques

• Munitions : 9x20 mm SR Browning Long ou 7.65x17 mm SR Browning
• Masse à vide : 930 g
• Longueur totale : 205 mm
• Longueur du canon : 127 mm
• Capacité du chargeur : 7 cartouches de 9 mm ou 8 cartouches de 7.65 mm


Nombre d'armes fabriquées

• FN Herstal : 10000 exemplaires entre 1907 et 1914
• Husqvarna Vapenfabriks : 93960 exemplaires entre 1917 et 1942

Impressions de tir

Le tableau ne serait pas complet sans un petit essai sur cible. L'arme a donc été confiée a un champion toutes catégories qui a tiré deux séries de 5 coups chacune sur cible C50 à 50 mètres.

Voici le résultat :

1ère série




2ème série



On peut donc dire que l'arme est relativement précise, compte tenu de son âge et de sa destination première (arme d'ordonnance); il faut serrer fortement la poignée pour actionner la pédale de sécurité (pas très agréable pour la partie de la main entre le pouce et l'index) et la détente est passablement dure, ce qui ne facilite pas le lâcher du coup.


ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  CLOSDELIF le Jeu 19 Mai 2011, 13:52

Si tu me prends par les sentiments.... Embarassed
Deux choses:
-Petite précision; le percuteur est lancé par un chien interne....comme les Ruby, plus connus, qui n'en sont que de très frustes copies....
-Voici une photo de la face arrière du mien...Que peux tu m'en apprendre Question :kodamaître:

CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 16446
Age : 64
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  ph le Jeu 19 Mai 2011, 15:33

ici, la réponse à tes questions tu trouveras cheers

http://www.gotavapen.se/gota/m07/swedish_stamps.htm

ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  Stvjmb le Jeu 19 Mai 2011, 15:42

Et je suis sur que tout est d'origine et opérationnel Very Happy Very Happy Very Happy
Comment doit-on faire pour demander l'asile politique à la Suisse ? Je suis français, ne joue ni au golf, ni au tennis et ne suis pas pilote automobile. Que puis-je faire ?

------------------------

"Le soldat n'est pas un homme de violence. Il porte les armes et risque sa vie pour des fautes qui ne sont pas les siennes.
Son mérite est d'aller sans faillir au bout de sa parole tout en sachant qu'il est voué a l'oubli."
Antoine de Saint Exupery


Stvjmb
Pilier du forum
Pilier du forum

Nombre de messages : 1409
Age : 61
Localisation : Entre le Sud et le Nord
Date d'inscription : 29/08/2009

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  ph le Jeu 19 Mai 2011, 15:53

tu serais étonné, mais on recrute de plus en plus de frontaliers car nous manquons de diplômés et de techniciens pointus !
Seul l'âge pourrait te handicaper hélas. Les cinquantenaires semblent avoir dépassé la date limite de péremption sur notre marché du travail !!!

ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 57
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  CLOSDELIF le Jeu 19 Mai 2011, 15:59

Merci Very Happy
L'inspecteur ayant réceptionné mon arme est donc Gustaf Björkenstam dans les années 39/42 c'est à dire vers la fin de la production de cette arme magnifique... Cool

CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 16446
Age : 64
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Panoplie suédoise

Message  Ruby le Jeu 19 Mai 2011, 19:24

Moi en suèdois je ne connaissais que les allumettes et les blondes plartinées .
Mais je persiste :
Qu'on le juge et qu'on le pende !
Du goudron , des plumes !
Vite !

------------------------

Bienviendu
esprit

Ruby
Pilier du forum
Pilier du forum

Nombre de messages : 3315
Age : 56
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas
