Message  jp3z le Mer 19 Juin 2019, 13:49

Bonjour,
après une petite pause.
j'ai commencé a mettre (en mise a jour) les référence de la provenance d'origine des photo que je ne pouvais pas mettre au début; inscription trop récente.
Une petite pour la route avant d'aller bosser.
Armement de bord de la VLR DELAHAYE (affut) - Page 2 1020x710
Probablement une du 22° RI
Origine : http://www.22eme-ri-tenes-1956-1962.com/album-1356744.html
  Amicalement jp

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Re: Armement de bord de la VLR DELAHAYE (affut)

Message  professeur le Mer 19 Juin 2019, 14:05

Bonjour,
il a bien existé un affut universel spécifique à la delahaye pour y mettre un fm 24/29 et deux autre fm dont je retrouverai le modèle!
Je vais faire quelques photos
Cdt
Prof
professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 381
Age : 53
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty affut universel spécifique à la delahaye

Message  jp3z le Mer 19 Juin 2019, 23:12

Bonsoir,
"affut universel spécifique à la delahaye"Voila qui attise ma curiosité!
Hormis les affuts réglementaire cité dans le TTA (compatible jeep et VLR)et une ou deux photo avec un montage centrale sur colonne;
         issus probablement du détournement d'un matériel réglementaire prévu pour un autre usage.
Un affut Maison pourrait on dire;parait avoir été largement diffusé.une courte colonne boulonné directement sur la partie plate de la caisse après le tablier et avant le capot moteur;
condamnant par la mème occasion la possibilité de relevé le pare brise.avec parfois une barre métallique  limitant le débattement du canon et évité de tirer dans le capot moteur.
formule que le 18° RCP  semble avoir utilisé on le vois bien avec la mitrailleuse de Michel PETER
Place aux photo:
La plupart de ces photo votre serviteur les a regroupé dans un post du forum VLR DELAHAYE. je vais essayer d'en extraire toutes celle qui comporte un affut ou de l'armement lourd.
http://www.webdonline.com/fr/services/forums/message.asp?id=310949&msgid=6908664&poster=0&ok=0

ici une photo que j'ai acheté sur le net sans info d’origine ou d'unité hormis le verso:
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Vlrd5310Armement de bord de la VLR DELAHAYE (affut) - Page 2 Vlrd5311
Chez les Zouaves d’après la coiffure du chauffeur(chéchia)
Additif du 30/08/17 :Zouaves,tirailleurs algériens marocains ou sénégalais,merci a poddicini du forum PassionMilitaria

avec ce qui semble un affut arrière sur colonne.
Maintenant une du 8° hussards
Armement de bord de la VLR DELAHAYE (affut) - Page 2 8cme_h12

[size=13][size=16]On remarqueras le montage peut courant d'une Mitrailleur (qui semble étre une browning 30) en position surélevée sur colonne centrale.
Origine:
http://www.amicale-8-hussards.com/album_photo/album_photos_guy.htm
[/size][/size]


ici une retrouvé dans mon pc je ne connait plus l'origine
Armement de bord de la VLR DELAHAYE (affut) - Page 2 03110

Amicalement   jp
j'en ai d'autre dans mon pc ce sera le prochain épisode.   @+

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty affut pare brise

Message  jp3z le Jeu 20 Juin 2019, 13:26

Bonjour,
une photo que j'ai acheté qui ilustre une variante dont la petite colonne affut est boulonné avec les vis de fixation de la charnière du pare brise et une autre photo saisie au vol sur une vente.
Armement de bord de la VLR DELAHAYE (affut) - Page 2 2013-110Armement de bord de la VLR DELAHAYE (affut) - Page 2 Thumbn15
Amicalement JP

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Re: Armement de bord de la VLR DELAHAYE (affut)

Message  professeur le Jeu 20 Juin 2019, 21:14

Bonsoir,
j'ai retrouvé dans ma doc deux modèles de support pour FM montés sur la jeep delahaye dont le premier que voici!
les photos sont avec une jeep Hotchkiss mais le montage et aussi pour la delahaye.
Dans un deuxième post je vais mettre le deuxième modèle de support (daté 1952)qui lui est bien spécifique pour la delahaye et accepte le fm 24/29 ainsi que le fm bar US.
Je possède le deuxième modèle dans ma collection et pourrai faire des photos si cela vous intéresse
Cdt
professeur


Armement de bord de la VLR DELAHAYE (affut) - Page 2 1175ocy
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Hrn3pz
Armement de bord de la VLR DELAHAYE (affut) - Page 2 334tc06
Armement de bord de la VLR DELAHAYE (affut) - Page 2 2v0ioli
Armement de bord de la VLR DELAHAYE (affut) - Page 2 F04t2s
Armement de bord de la VLR DELAHAYE (affut) - Page 2 264riuc
Armement de bord de la VLR DELAHAYE (affut) - Page 2 2lm0xfr
professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 381
Age : 53
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Re: Armement de bord de la VLR DELAHAYE (affut)

Message  professeur le Jeu 20 Juin 2019, 21:28

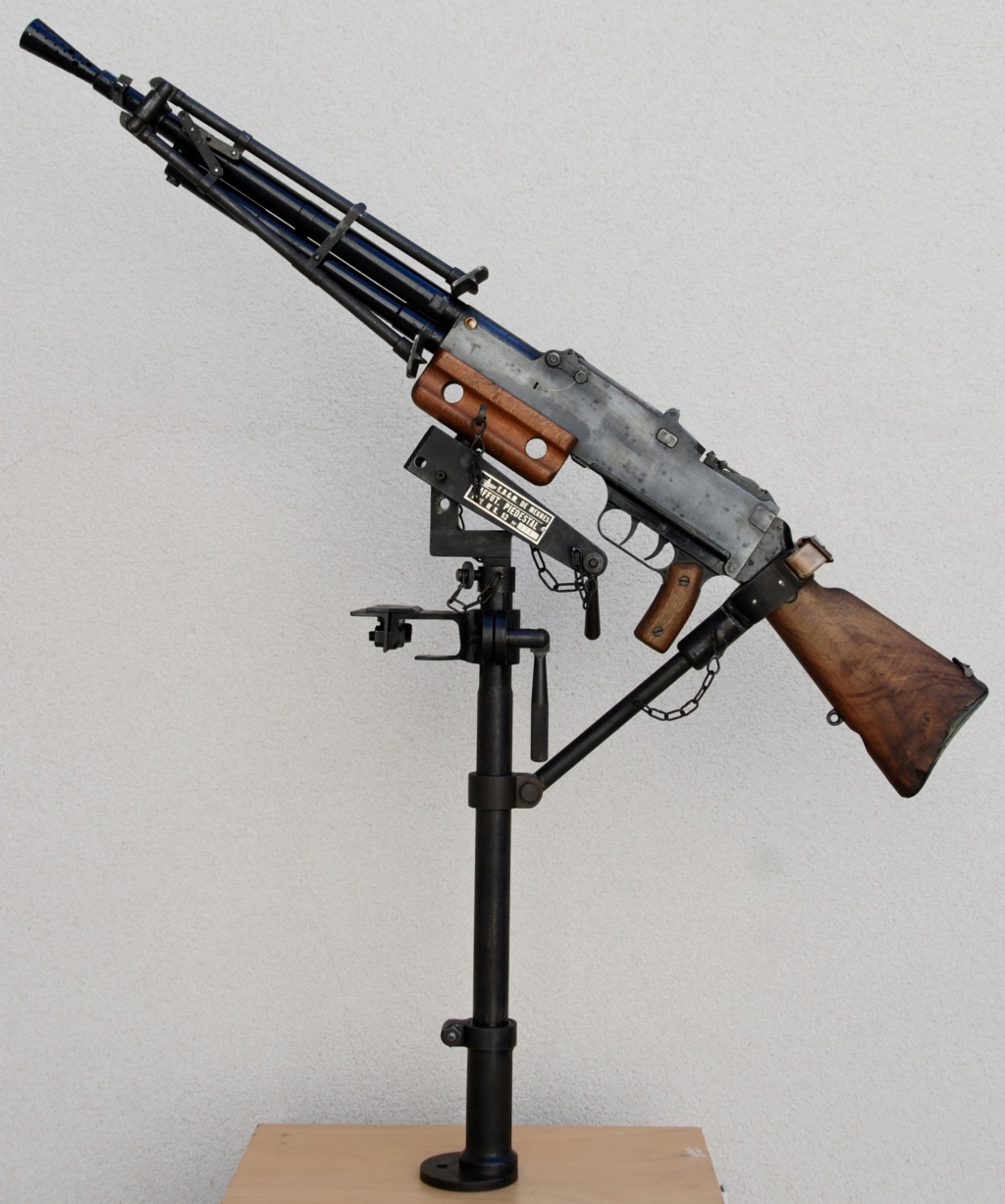

voilà le type MK52

Armement de bord de la VLR DELAHAYE (affut) - Page 2 2rngc8z
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Oumyic
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Jaxg09
Armement de bord de la VLR DELAHAYE (affut) - Page 2 2rzdkl1
Armement de bord de la VLR DELAHAYE (affut) - Page 2 11husgo
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Hrkod2
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Ay38gp
professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 381
Age : 53
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Hors Sujet...

Message  EKAERGOS le Ven 21 Juin 2019, 19:34


ici une retrouvé dans mon pc je ne connait plus l'origine
Armement de bord de la VLR DELAHAYE (affut) - Page 2 03110

Amicalement   jp
j'en ai d'autre dans mon pc ce sera le prochain épisode.   @+
Armement de bord de la VLR DELAHAYE (affut) - Page 2 72113
Si çà peut t'aider à l'identifier; as tu remarqué que les deux gusses à gauche portent des Mauser (Kar 98k ?) et que s'ils sont coiffés du casque Mle 51 français , le chauffeur à droite porte lui un casque Mle 45;dit "Jeanne d'Arc"; qui fut en service dans l'Armée de l'Air et bien plus longtemps chez les CRS.
salut
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 1852
Age : 60
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty AFFUT MK.52

Message  jp3z le Ven 21 Juin 2019, 21:55

Bonsoir,
je n'en reviens pas enfin des info. sur cet affut tellement courant en AFN; Qu'effectivement  il semblais y avoir une directive, une note d'information ou un autre document édité par un organisme du matériel niveau local ou régional.Enfin une preuve.

Curieux de connaitre le cheminement de ces documents comment expliquer qu'il n'ai pas été mieux diffusé mème pas mentionné dans les catalogues de documentation?
dans tout les cas Merci d'avoir préservé un morceau de la petite histoire de nos autos préférées quant elle étaient en service dans nos armées.
Armement de bord de la VLR DELAHAYE (affut) - Page 2 Gros_p11
ici un gros plan du montage.
MERCI!  professeur

Amicalement    jp

PS: pour les coiffures pas de PB,en revanche je n'avais pas prêté attention a l'armement individuel.Autre élément de datation la  forme des charnières de pare-brise en équerre a l’extérieur indique un début de production (les 400 premiers exemplaires vers 1951/52)

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Re: Armement de bord de la VLR DELAHAYE (affut)

Message  professeur le Sam 22 Juin 2019, 06:56

Bonjour,
En fait mon affut n'est pas le même que sur la photo que tu montres en dernier mais il prend en équerre sur l'angle au dessus de la boite à gant et est aussi fixé sur le plancher!
Je ferai quelques photos
Cdt
Professeur
professeur
professeur
Membre confirmé
Membre confirmé

Nombre de messages : 381
Age : 53
Localisation : LORRAINE
Date d'inscription : 12/03/2009

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Affut MK.52- Affut M53 et local

Message  jp3z le Sam 22 Juin 2019, 15:24

Bonjour,
retour aux fondamentaux;j'ai remis le nez dans le livre de mon camarade Patrick VAGNER  Le VLR DELAHAYE   chez H&C 2014.
    Je deviens vieux et ma mémoire deviens sélective elle ne retient plus tout.Effectivement cet affut est mentionné dans le chapitre sur les supports d'armes montés sur les VLR.
Et effectivement à part ces quelques lignes pas de photo ou dessin. A mon corps défendant voila pourquoi a mon avis, il n'a pas marquer mon esprit.
Mais c'est sans compter sur notre camarade Professeur avec un grand P qui vas nous régler le problème et mettre des images appariées avec un nom et ainsi nous permettre de mieux situer le produit.
Les affuts étant très similaires; la distinction avec l'un ou l'autre selon les prises de vues et les qualités des photo d'époque parait quelque fois ardu.
Amicalement  jp

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Jumelage de mitrailleuses Reibel

Message  jp3z le Lun 07 Oct 2019, 12:19

Bonjour,
en faisant du tri dans mon PC j’ai retrouvé une photo que j'avais en archive.

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Reibel10
je n'ai plus l'origine de la photo( probablement ECPA)
Je pense qu'il s’agit des véhicules du défilé du 14 juillet 1951 alors qu'il étaient toujours en période  d’expérimentation ou d’essais dans les corps de troupes.
Ce n'est pas sans rappeler les jumelages de Vickers montés sur les jeep des  Special Air Service (SAS) notamment du Long Range Desert Group (LRDG) et des escadrons FFL du 2° et 3° RCP lors de la reconquête de territoire national.
En revanche la disposition est quant mème bien différente en raison de l'emplacement central, l'utilisateur est le passager AR; et non pas le chef de bord.
Des reste de la ligne Maginot et du mur de l'atlantique (réutilisation) disponible en nombres?
https://fr.wikipedia.org/wiki/Jumelage_de_mitrailleuses_Reibel
Dans tout les cas cela semble expérimental et ne pas avoir été adopté.
Amicalement jp3z

jp3z
Membre
Membre

Nombre de messages : 27
Age : 56
Localisation : Coorrèze
Date d'inscription : 08/06/2019

Revenir en haut Aller en bas

Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty re Armement de bord de la VLR DELAHAYE (affut) - Page 2 Empty Jumelage de mitrailleuses Reibel

Message  TOMEÏ le Lun 07 Oct 2019, 14:18

Il semblerait que le servant soit un Sergent Chef des Chasseurs Alpins, à pieds ou autres.
La pose le montre visant un objectif à l'aide de deux MAC 31 C de chars, une alimentation à droite et l'autre alimentation à gauche,
sans organes de visée, code E.M.A. 1 152 14.
A moins, et que l'on ne voit pas, un système central de visée !!!
Il aurait du mal à faire feu en tenant les deux épaulières au lieu des deux poignées pistolets !!!
