Message  Jean76 le Lun 28 Jan 2019, 11:37

Voila le délai de "bizutage" étant passé,voici la pièce:.
 année :approximativement 1830/1850 Calibre 50 ,canon non rayé ,fabriquée à STANZ (Autriche).
L'arme est sale ,conservée pendant des années dans un placard, la restauration est encoursça ressemble a une carabine de match Suisse Sam_0413
ça ressemble a une carabine de match Suisse Sam_0612
ça ressemble a une carabine de match Suisse Sam_0613

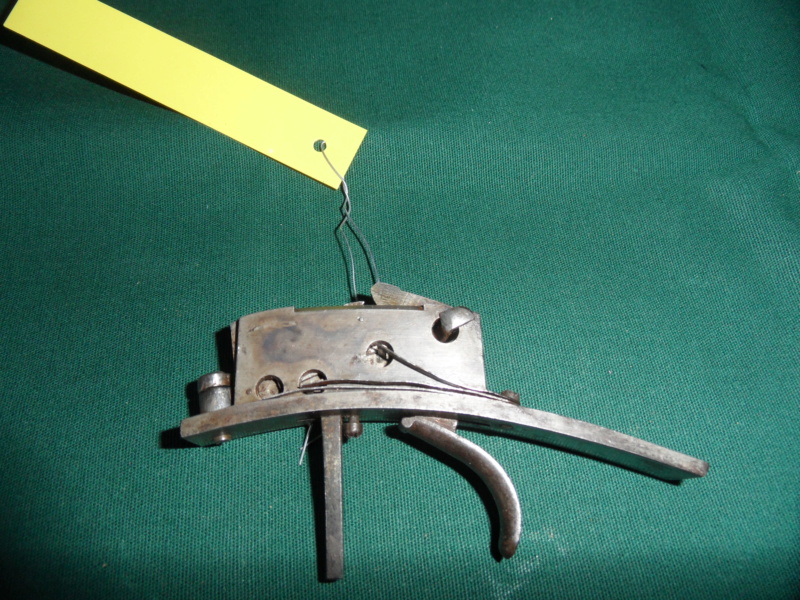

La détente est une détente Strecher dite parait-il à la Française une seule queue de détenteça ressemble a une carabine de match Suisse Sam_0614

On arme le mécanisme en ramenant en arrière la queue de détente et on pousse en avant la détente pour faire partir  le coup. la tige qui se situe devant la détente est fixe et sert de repose doigt!
Comme vous pouvez le constater les ressorts ont souffert et comme la vis qui les maintenait était desserrée , leurs extrémités étaient sorties  de leur logement.
Je pense que le mécanisme est intact et qu'il est complet un éclaté de ce mécanisme,( si quelqu'un en possède un), me serait fort utile pour le repositionnement des ressorts.
Pour l'instant les ressorts étant tellement faibles que la détente est libre aussi bien en avant qu' en arrière, donc aucune sécurité.

Une fois ce problème réglé il me restera à retrouver une baguette(si qq a des photos?) et trouver 2 ou3 cheminées d'avance en 6.5*80.

Merci par avance pour votre aide et à bientôt pour plus de photos.

salutça ressemble a une carabine de match Suisse 72113

Jean76
Membre
Membre

Nombre de messages : 5
Age : 72
Localisation : ROUEN
Date d'inscription : 09/01/2019

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  teruel le Lun 28 Jan 2019, 14:19

ça ressemble a une carabine de match Suisse 72113 Salut , pas la bonne rubrique  No Teruel

teruel
Membre expert
Membre expert

Nombre de messages : 638
Age : 58
Localisation : pays basque
Date d'inscription : 29/01/2010

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  SW44mag le Lun 28 Jan 2019, 14:27

Encore un bout de ferraille avec un morceau de noyer..

mais que c'est beau!! salut

normalement,sur ces carabines de type suisse l'armeur est la "detente" courbe,et se tire en arrière,et la "vraie detente" et celle de l'avant,à course très faible.

là,les ressorts étant faibles,l'accrochage de l'armeur ne se fait pas.le mécanisme est aussi peut etre encrassé.

ce n'est pas un stecher à la française.
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1088
Age : 62
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  CLOSDELIF le Lun 28 Jan 2019, 16:07

Je soupçonne la hausse d'être montée à l'envers..... ça ressemble a une carabine de match Suisse 383119171

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 19004
Age : 67
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  MIMIBOURGUIGNON le Lun 28 Jan 2019, 17:47

SW44mag a écrit:normalement,sur ces carabines de type suisse l'armeur est la "detente" courbe,et se tire en arrière,et la "vraie detente" et celle de l'avant,à course très faible.
ce n'est pas un stecher à la française.
100% d'accord Twisted Evil  !

------------------------

Mimibourguignon    ça ressemble a une carabine de match Suisse 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) ça ressemble a une carabine de match Suisse 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1133
Age : 71
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  MIMIBOURGUIGNON le Lun 28 Jan 2019, 17:49

CLOSDELIF a écrit:Je soupçonne la hausse d'être montée à l'envers..... ça ressemble a une carabine de match Suisse 383119171
Hé ben voilà ... J'me disais aussi, y'a un truc qui m'paraît bizarre affraid

------------------------

Mimibourguignon    ça ressemble a une carabine de match Suisse 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) ça ressemble a une carabine de match Suisse 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1133
Age : 71
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  garand76 le Lun 28 Jan 2019, 19:08

MIMIBOURGUIGNON a écrit:
CLOSDELIF a écrit:Je soupçonne la hausse d'être montée à l'envers..... ça ressemble a une carabine de match Suisse 383119171
Hé ben voilà ... J'me disais aussi, y'a un truc qui m'paraît bizarre affraid

salut salut

 La hausse à cadran coulisse sur une queue d'aronde aménagée sur le méplat supérieur du canon. Elle est fixée sur la queue d'aronde au moyen d'une vis qui pousse un petit coin en métal lequel vient se bloquer contre le flanc de la queue d'aronde. On peut donc régler la longueur de la ligne de visée à sa guise d'autant plus que la face supérieure du canon comporte des traits de repère régulièrement espacés.
 Sur cette carabine, la hausse a effectivement été présentée à l'envers sur la queue d'aronde.

garand76
Pilier du forum
Pilier du forum

Nombre de messages : 1287
Age : 67
Localisation : Près de Rouen
Date d'inscription : 13/06/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  Jean76 le Lun 28 Jan 2019, 19:15

La hausse n'est pas  montée a l'envers je le pensais mais les queues d'aronde d'épaisseurs différentes ne permettent pas de la retourner. en ce qui concerne le mécanisme il est complet et l'armement et le tir se fait par la même queue de détente la tige devant étant fixe et sert de repose doigt. sur les  photos ci dessous on voit la pièce qui actionne la gâchette relevée, puis la même pièce en position armé.


Photo 1 détente poussée en avant mécanisme relevéça ressemble a une carabine de match Suisse Sam_0615
photo 2 détente en arrière mécanisme en postion arméça ressemble a une carabine de match Suisse Sam_0616



Voici une photo trouvée sur internet montrant un mécanisme similaire avec une seule détente!



https://www.naturabuy.fr/CARABINE-DE-MATCH-SUISSE-item-114605.html

Jean76
Membre
Membre

Nombre de messages : 5
Age : 72
Localisation : ROUEN
Date d'inscription : 09/01/2019

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  MIMIBOURGUIGNON le Lun 28 Jan 2019, 19:41

garand76 a écrit:
 La hausse à cadran coulisse sur une queue d'aronde aménagée sur le méplat supérieur du canon. Elle est fixée sur la queue d'aronde au moyen d'une vis qui pousse un petit coin en métal lequel vient se bloquer contre le flanc de la queue d'aronde. On peut donc régler la longueur de la ligne de visée à sa guise d'autant plus que la face supérieure du canon comporte des traits de repère régulièrement espacés.
 Sur cette carabine, la hausse a effectivement été présentée à l'envers sur la queue d'aronde.

Encore un énième lièvre ( s'il en reste encore ? ) qui serait levé ici Suspect ???
On dirait bien  ( mais ça reste du conditionnel ... )  effectivement que la hausse aurait besoin de faire un demi-tour  Shocked !!
Décidément, j'adôôôôre TCar  ça ressemble a une carabine de match Suisse 732574 ça ressemble a une carabine de match Suisse 732574 ça ressemble a une carabine de match Suisse 732574 !!!!!!

------------------------

Mimibourguignon    ça ressemble a une carabine de match Suisse 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) ça ressemble a une carabine de match Suisse 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1133
Age : 71
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  MIMIBOURGUIGNON le Lun 28 Jan 2019, 20:03

Jean76 a écrit:La hausse n'est pas montée a l'envers. Je le pensais, mais les queues d'aronde d'épaisseurs différentes ne permettent pas de la retourner.
En ce qui concerne le mécanisme, il est complet et l'armement et le tir se fait par la même queue de détente, la tige devant étant fixe et sert de repose doigt.

J'adôôôôôôôre ces multiples bizarreries  rasta: tout le pep's de notre passion !!!
Le vie serait tellement triste si tout était vraiment à 100 % semblable, logique, idéalement mécanique et ... pérenne old ...
Ci-dessous, par exemple, le Vetterli double détente ça ressemble a une carabine de match Suisse 404219 .

ça ressemble a une carabine de match Suisse 800px-10
ça ressemble a une carabine de match Suisse Double10

------------------------

Mimibourguignon    ça ressemble a une carabine de match Suisse 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) ça ressemble a une carabine de match Suisse 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1133
Age : 71
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  volontaire 1870 le Lun 28 Jan 2019, 20:46

Jean76 a écrit:La hausse n'est pas  montée a l'envers je le pensais mais les queues d'aronde d'épaisseurs différentes ne permettent pas de la retourner. en ce qui concerne le mécanisme il est complet et l'armement et le tir se fait par la même queue de détente la tige devant étant fixe et sert de repose doigt. sur les  photos ci dessous on voit la pièce qui actionne la gâchette relevée, puis la même pièce en position armé.


Photo 1 détente poussée en avant mécanisme relevéça ressemble a une carabine de match Suisse Sam_0615
photo 2 détente en arrière mécanisme en postion arméça ressemble a une carabine de match Suisse Sam_0616



Voici une photo trouvée sur internet montrant un mécanisme similaire avec une seule détente!



https://www.naturabuy.fr/CARABINE-DE-MATCH-SUISSE-item-114605.html


Il nous manque une photo de l'écusson de détente vu de dessous.
La détente arrière (courbe) sert à armer le système et je suis d'accord, quand on la pousse vers l'avant elle permet le désarmement du mécanisme de détente et du chien.
La tige avant est bien un appui pour l'index mais protège aussi la vraie détente (généralement une aiguille métallique) aussi fine que fragile qui est souvent manquante.

ça ressemble a une carabine de match Suisse 72113
volontaire 1870
volontaire 1870
Pilier du forum
Pilier du forum

Nombre de messages : 1915
Age : 55
Localisation : auvergne (63)
Date d'inscription : 31/12/2008

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  MIMIBOURGUIGNON le Lun 28 Jan 2019, 21:04

volontaire 1870 a écrit:
La tige avant est bien un appui pour l'index mais protège aussi la vraie détente (généralement une aiguille métallique) aussi fine que fragile qui est souvent manquante.
Pourquoi faire simple quand on peut faire compliqué alien ?????????

------------------------

Mimibourguignon    ça ressemble a une carabine de match Suisse 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) ça ressemble a une carabine de match Suisse 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1133
Age : 71
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  Baccardi le Lun 28 Jan 2019, 21:06

Suisse ou autrichienne ? ...

StanZ écris-tu... en es-tu sûr ? Il existe un StanS en Autriche et un en Suisse...

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12616
Age : 54
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  joselito le Lun 28 Jan 2019, 23:23

Pas du tout ma tasse , mais j'avoue que ça a un certain charme.... ça ressemble a une carabine de match Suisse 72113

------------------------

'' l'optimisme est la foi qui mène à la réalisation, rien ne se fait sans l'espoir et la confiance ''........H/Keller .
joselito
joselito
Modérateur

Nombre de messages : 12863
Age : 60
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  volontaire 1870 le Mar 29 Jan 2019, 06:18

MIMIBOURGUIGNON a écrit:
volontaire 1870 a écrit:
La tige avant est bien un appui pour l'index mais protège aussi la vraie détente (généralement une aiguille métallique) aussi fine que fragile qui est souvent manquante.
Pourquoi faire simple quand on peut faire compliqué alien ?????????


C'est pas plus compliqué que n'importe quel système à double détente mais il est impossible de maitriser une détente réglée à quelques  grammes sans l'aide d'un appui pour l'index. Le tir debout avec une carabine de ce type et de ce poids nécessite une technique très particulière.
Les tireurs de trois position me comprendront.
ça ressemble a une carabine de match Suisse 72113
volontaire 1870
volontaire 1870
Pilier du forum
Pilier du forum

Nombre de messages : 1915
Age : 55
Localisation : auvergne (63)
Date d'inscription : 31/12/2008

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  SW44mag le Mar 29 Jan 2019, 08:50

Jean76 a écrit:La hausse n'est pas  montée a l'envers je le pensais mais les queues d'aronde d'épaisseurs différentes ne permettent pas de la retourner. en ce qui concerne le mécanisme il est complet et l'armement et le tir se fait par la même queue de détente la tige devant étant fixe et sert de repose doigt. sur les  photos ci dessous on voit la pièce qui actionne la gâchette relevée, puis la même pièce en position armé.


Photo 1 détente poussée en avant mécanisme relevéça ressemble a une carabine de match Suisse Sam_0615



photo 2 détente en arrière mécanisme en postion arméça ressemble a une carabine de match Suisse Sam_0616



Voici une photo trouvée sur internet montrant un mécanisme similaire avec une seule détente!



https://www.naturabuy.fr/CARABINE-DE-MATCH-SUISSE-item-114605.html


LA Bristlen est avec armeur derrière,et détende devant.  on pourrait avoir une photo vue de dessus du mécanisme?

car c'est bien la premiere fois que j'entends parler de ce type de mécanisme..


SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1088
Age : 62
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

ça ressemble a une carabine de match Suisse Empty Re: ça ressemble a une carabine de match Suisse

Message  SW44mag le Mar 29 Jan 2019, 08:53

je soupçonne la vis derrière la tige avant d'avoir une action sur la tige meme.. ça ressemble a une carabine de match Suisse 647148
SW44mag
SW44mag
Pilier du forum
Pilier du forum

Nombre de messages : 1088
Age : 62
Localisation : la province de la sardine,du Pastis et du Mistral réunis
Date d'inscription : 27/07/2009

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
