Message  Baccardi le Ven 16 Fév 2018, 10:49





L'arme que je vous présente est plutôt une rareté, compte tenu de son excellent état général et... du fait qu''elle est accompagnée de sa baïonnette au numéro Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) 72113

56369 armes de gros calibres ont été mis au système Milbank-Amsler (des 17/42/59 et des 42/59)


C'est une arme de collection pure, l'idée même de pouvoir tirer un jour devant être abandonnée tant sa munition est à la fois introuvable et improbable à reproduire.

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0428


La base est une fusil d'ordonnance 1817, soit un 1777 an IX. Le modèle en conserve la platine (plusieurs fois modifiées), la monture de bois, les garnitures (capucine, grenadière et embouchoir).


La platine porte sur le haut la marque de passage de la transformation 42 en percussion, et les trous de vis bouchés

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0429


L'intérieur de la platine et littéralement magique: on y trouve le numéro 22 qu'on retrouve sur les garnitures, et qui sont donc des éléments du  1817, le numéro 37 qui semble correspondre à des parties de la transformation 42 ou 59 et le numéro 772 qui est le numéro de l'arme à sa transformation 67.

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0430





Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0431

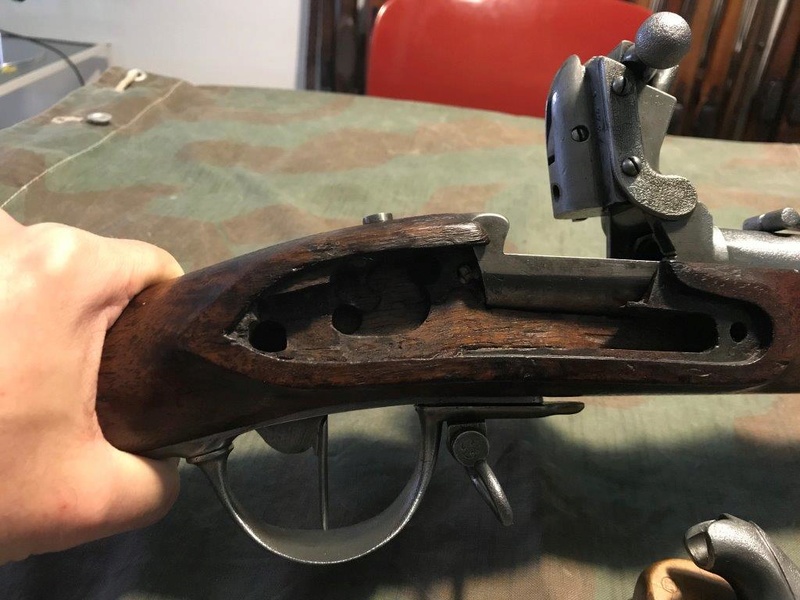

La contre-platine au numéro 22

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0433
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0432

La crosse, avec son pied de vache (vraiment an IX - je pose la question Question )

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0434


Dernière édition par Baccardi le Ven 16 Fév 2018, 16:23, édité 1 fois

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 10:57


Viennent alors les transformations 42 et 59.

En 42, c'est le passage au système à percussion. Il ne reste rien de ce passage, à part le dessin de la platine...

En 59, c'est le système Prélaz-Burnand qui est mis en oeuvre, à savoir, un canon rayé et une hausse.

Voilà la hausse typique

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0435


Et voilà l'arme à côté d'un fusil d'ordonnance Prélaz-Burnand 42/59. Vous remarquerez que la platine est carrée à l'avant, signe que l'arme est un 42... et pas un 17, qu'il est bien un 59... ayant conservé son système à percussion.

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0510
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0511

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 11:07

La transformation 67 consiste à installer une tabatière de type Milbank-Amsler pour la cartouche annulaire de 18mm, car c'est là une autre caractéristique, on conserve le canon 42/59 de 18mm et rayé.


La tabatière ouverte. On voit bien l'extracteur à gauche qui va sortir la douille lorsqu'on ouvre le mécanisme

 Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0436


Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0514


Un peu flou, mais on voit le percuteur à droite du cylindre

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0512

La tabatière avec le numéro 772 de l'arme

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0513
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0515


Tabatière ouverte

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0437


Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0438
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0439
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0440

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 11:13

Un état remarquable Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) 647148

La crosse au numéro 772

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0456


Capucine et grenadière au numéro 22 (de l'arme 1817 sans doute)

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0453

Le numéro 772 sous le tube

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0451


Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0452



Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0449
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0454


Un canon qui semble sorti d'usine !

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0450

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  SMU le Ven 16 Fév 2018, 11:15

Superbes pièces introuvables, veinards!!!!
Et superbement présentées.
La crosse comporte la forme de la joue, le pied de vache est la forme particulière de la crosse jusqu'au système 1754 (je crois).
Sylvain


Dernière édition par SMU le Ven 16 Fév 2018, 11:16, édité 1 fois
SMU
SMU
Membre averti
Membre averti

Nombre de messages : 160
Age : 70
Date d'inscription : 09/05/2013

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 11:16


La baïonnette au numéro

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0457

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0516

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 11:19

Et ici en compagnie de son petit frère, le fusil d'ordonnance 63/67 en petit calibre de 10,4mm en haut. Il a la platine du fusil 1863 disparu dans la transformation 67, la hausse qu'on retrouve sur les premiers Vetterli.

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0518
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0519
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0517

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  SMU le Ven 16 Fév 2018, 12:00

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Fullsi15
SMU
SMU
Membre averti
Membre averti

Nombre de messages : 160
Age : 70
Date d'inscription : 09/05/2013

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Baccardi le Ven 16 Fév 2018, 16:21

Il me semblait bien que j'en avais 1 quelque part Very Happy

Etui à 93% de tombak et 7% de zinc.
4.5 gr de PN no 4, 75% de salpêtre, 11% de soufre et 14% de carbone, grains de 1,5mm.
Projectile expansif de 40 gr de plomb mou.

Prix: 6 centimes



Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0528
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0532
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0531
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0534
Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0533


Avec une GP11 et une Vetterli de 10,4mm

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0529

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12129
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Pâtre le Ven 16 Fév 2018, 17:30

salut

Baccardi a écrit:

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Img_0529

Amusant, les modèles réduits de GP11 & 10,4mm Vetterli à coté de la 6mm Bosquette!
  Embarassed     Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) 85139691


Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) 72113

------------------------

"Gloire à qui n'ayant pas d'idéal sacro-saint
Se borne à ne pas trop emmerder ses voisins"

Georges Brassens


feder504 (au début du XXI°siècle) a écrit: ...
Le sage a dit :"sans le pinaillage, il n'est point de collection, mais un amas !"
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 3204
Age : 47
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Mezigot le Ven 16 Fév 2018, 18:26

Pas de défaitisme, on peut faire parler la bête: Il suffit de se procurer des douilles de calibre 16, (en laiton de préférence pour un meilleur volume interne) et de les raccourcir a la bonne longueur.  Le bourrelet est a 20,65 mm et la base a 18,90 mm au lieu des 20,70 mm et 18,70 mm respectifs, pas de quoi fouetter un chat.  Ensuite, au choix soit on laisse une amorce percutée en place, et on fore un logement pour une pseudo-bosquette a blanc de manière a ce que le bourrelet de cette dernière soit tangent avec celui de la douille de 16, sinon, on peut aussi fileter le trou d'amorce, y visser un bouchon ad-hoc et au besoin bloquer avec un peu de soudure.  On charge normalement et c'est tout bon.  Le seul hic est de bien repérer la position du percuteur sur le bloc-culasse et s'assurer de chambrer la cartouche de manière a faire coïncider le bourrelet de la bosquette a blanc avec cet emplacement.

Y'a plus qu'a...
salut Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) 72113

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1954
Age : 48
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière) Empty Re: Fusil d'ordonnance 17/42/59/67 au système Amsler (tabatière)

Message  Verchère le Sam 17 Fév 2018, 03:27

J'aime bien cette tabatière à clavette de verrouillage coulissante ; pour ajuster à la fabrication, puis rattraper le jeu d'usure, c'est une disposition très intéressante. Si j'en trouvais un à l'état de ferraille...

Pour le tir, il faudrait voir si l'on pourrait fabriquer un bloc interchangeable avec canal de percuteur oblique; en 1867 l'usinage mécanique était encore balbutiant, donc ce qui se faisait à l'époque peut encore se faire maintenant. Il semble toutefois y avoir quelque usage de fraiseuse (il faudrait examiner à la loupe les traces qui n'ont pas été effacées par le polissage de finition).
Mais comme le bloc est très court, ça pourrait exiger une oblicité trop grande du canal de percuteur (la friction provoquant des ratés, le choc oblique cassant le percuteur).
