Clips système Mannlicher en images

Message  Invité le Lun 19 Avr - 16:22

Voici un petit guide rapide et basique pour vous aider à reconnaître les clips du système Mannlicher (c.à.d. ceux qui sont éjectés au chambrage de la dernière cartouche).

C'est parti :





Le plus connu : le clip du Garand M1, contenance 8 cartouches

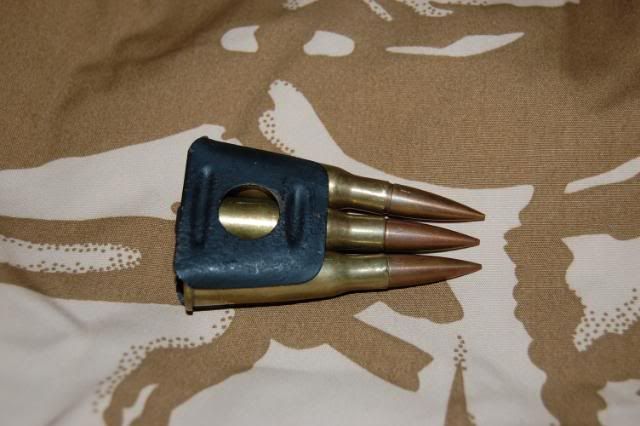

Clip de Berthier en 8x50r Lebel, capacité 3 coups

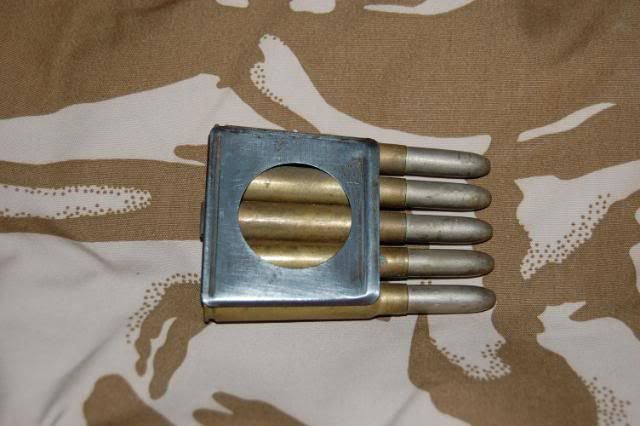

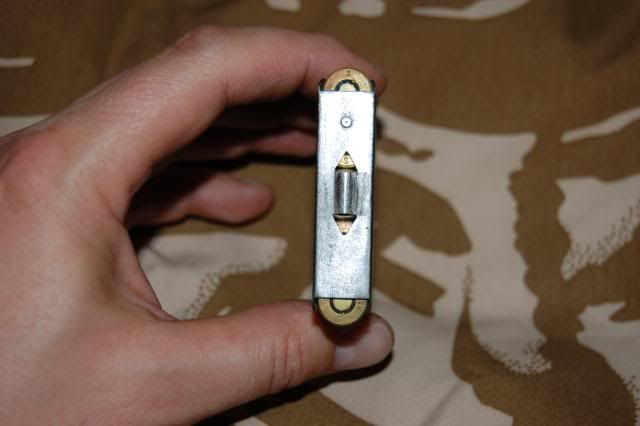

Clip de Berthier en 8x50r Lebel, capacité 5 cartouches

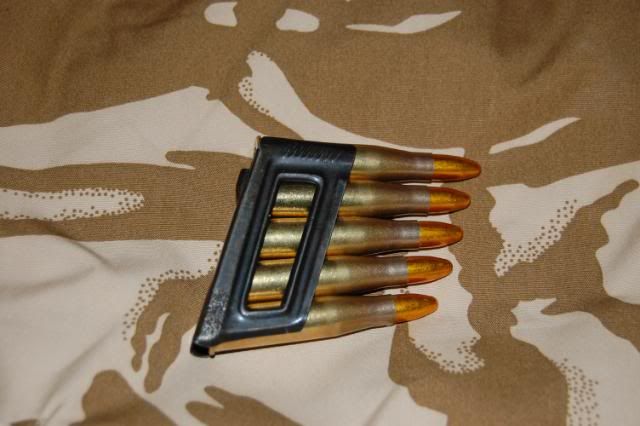

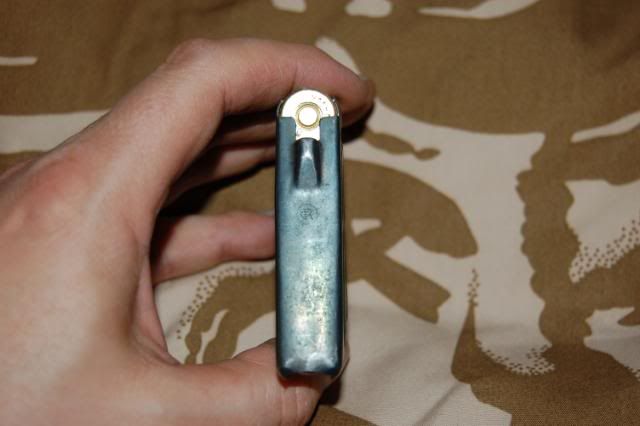

Clip de Steyr/Mannlicher M95 Austro-hongrois en 8x56r, capacité 6 cartouches





Même chose que ci-dessus, modèle de la période WWI jusqu'à la WWII

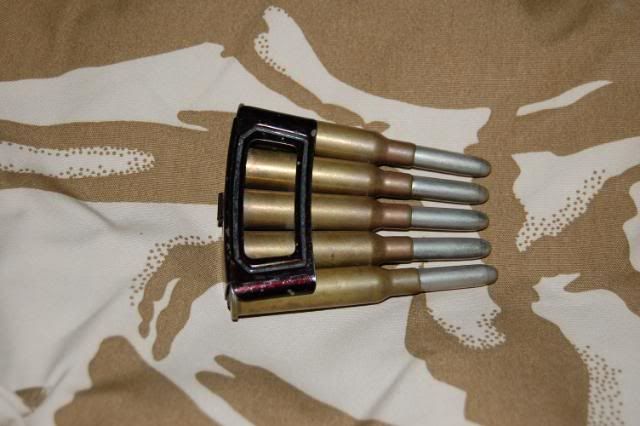

Clip allemand de Gewehr 88 Komission, capacité 5 cartouches





Clip de Mannlicher Hollandais/roumain en 6,5x53r capacité 5 cartouches.

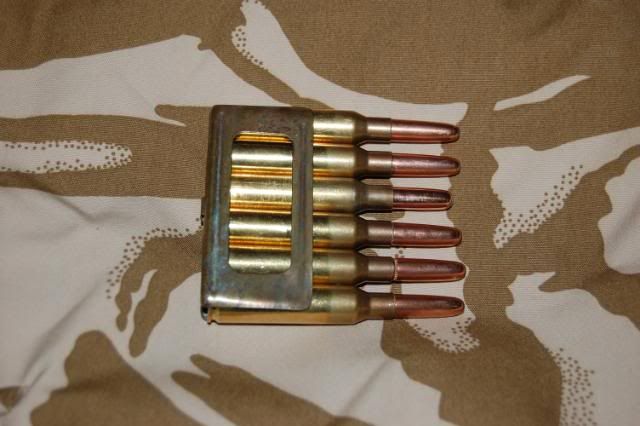

Clip de carcano, capacité de 6 cartouches de 6,5x52.


Dernière édition par tackdriver le Lun 19 Avr - 19:44, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Re: Clips système Mannlicher en images

Message  alain67 le Lun 19 Avr - 17:27


excellent :kodamaître:
Cordialement, Alain

alain67
Pilier du forum
Pilier du forum

Nombre de messages : 1566
Age : 55
Localisation : 67 limite 88
Date d'inscription : 25/05/2009

Revenir en haut Aller en bas

Re: Clips système Mannlicher en images

Message  Invité le Lun 19 Avr - 17:35

:bravo: Super pratique merci

Invité
Invité


Revenir en haut Aller en bas

Re: Clips système Mannlicher en images

Message  Invité le Lun 19 Avr - 17:52

Juste une précision suite aux Mp d'Alain67 :

Sur le Garand le clip est éjecté avec le dernier étui c.à.d. quand la 8ème cartouche a été tirée. Sur les autres, le clip "tombe" naturellement par le bas au chambrage de la dernière cartouche via le "puits de chargeur" old

Invité
Invité


Revenir en haut Aller en bas

Re: Clips système Mannlicher en images

Message  HELIX le Lun 19 Avr - 20:32



Superbes les photos de vacances
