Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  Conservateur Jeu 29 Déc 2016, 11:41

Bonjour, je viens répondre très tardivement à la question posée plus haut concernant le tableau des codes. Hélas, ce document était collé dans un cahier regroupant une compilation de divers plans et autres documents servant au Service des études de la MAS dans les années 20, sans plus de précision.
J'ai par ailleurs trouvé quelques documents concernant la modification apportée aux pistolets semi-automatique de calibre 7,65 mm genre Ruby, évoquée plus haut dans le post.
Cette modification a pour but "d'éviter que la sûreté ne puisse trop facilement être déplacée par inadvertance, par exemple au moment de l'introduction du pistolet dans son étui", mais aussi "la manière à éviter les difficultés de maniement de la sûreté qui ont été parfois la conséquence de l'exécution des prescriptions de la notice du 9 mars 1923."
Donc, le ministre de la Guerre a adopté une première modification le 9 mars 1923 mais qui n'était pas assez fiable. Il demande que soit effectuée une nouvelle modification par dépêche du 20 août 1923.
Le 10 janvier 1924, cette nouvelle notice est prête à l'emploi.
La modification à apporter aux pistolets semi-automatique genre Ruby concerne UNIQUEMENT la Gendarmerie et la Garde Républicaine.
Sur les armes n'ayant pas reçu la modification de mars 1923, il faut : "Percer, dans la face gauche du bloc de culasse, un trou de 4 mm dont le centre se trouvera à 4,5 mm au-dessus de la tranche inférieur du bloc de culasse et à 1 mm en avant du plan perpendiculaire au canon et passant par le bord antérieur de la sûreté lorsque celle-ci est relevée. River dans ce trou un rivet spécial à tête de 9 mm qui sera fourni par le Service de l'Artillerie (et fabriqué par la MAS). Affleurer, s'il y a lieu, la rivure dans la rainure intérieure du bloc de culasse. Vérifier que la sûreté désaffleure de 1 mm au moins en dessous du plan de la tête du rivet puis refaire le quadrillage.

Ruby et étui 1918 - Page 2 Modif_11


Pour les armes ayant déjà reçu la modification de mars 1923 :
Faire sur la partie limée de la sûreté quelques stries longitudinales donnant une prise convenable au pouce. Adoucir, s'il y a lieu, le fonctionnement de la sûreté et régler la forme du cran de démontage et du bec de sûreté. Si la réparation a donné un résultat satisfaisant, procéder à la mise en place du rivet.


Toutes ces modifications devaient être terminées pour le 1er juillet 1924.

Conservateur
Futur pilier
Futur pilier

Nombre de messages : 773
Age : 50
Date d'inscription : 05/01/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  Jeppesen Jeu 29 Déc 2016, 21:33

Une véritable SAGA, cette histoire des pistolets RUBY !

Etonnante, la longévité de certaines de ces armes, qui devaient servir de "pis-aller" pendant la Grande Guerre.

------------------------

Tallyhoo ! Tallyhoo !

Ruby et étui 1918 - Page 2 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 6301
Age : 74
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  Invité Lun 02 Jan 2017, 20:47

Merci d'avoir pris la peine de nous répondre. Extraordinaire documentation.
Tout comme ce que vous nous avez indiqué sur le pistolet 1935S. Je suis avec intérêt vos chroniques sur Internet et je suis effaré par l'absence de réalisme des autorités de l'époque face aux bruits de bottes.
Demander un CR 39 de parade pour un potentat étranger, alors qu'on est en pleine guerre et qu'on n'a pas de quoi! Vraiment...
Quoique, on retrouve souvent ce côté absurde dans de nombreux romans et témoignages qui ont pour toile de fond 1939-1940.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  Conservateur Lun 02 Jan 2017, 21:45

je suis retombé sur le carton où j'avais enterré ce cahier, il est daté "1934-1935". Je n'avais pas fait attention mais il y avait quelques petits plans au bleu de pistolets automatiques genre "Ruby" dont l'un réalisé par le Service des Etudes en janvier 1928. il faut que je fasse un scan de ces plans.

Conservateur
Futur pilier
Futur pilier

Nombre de messages : 773
Age : 50
Date d'inscription : 05/01/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  Conservateur Mar 03 Jan 2017, 19:17

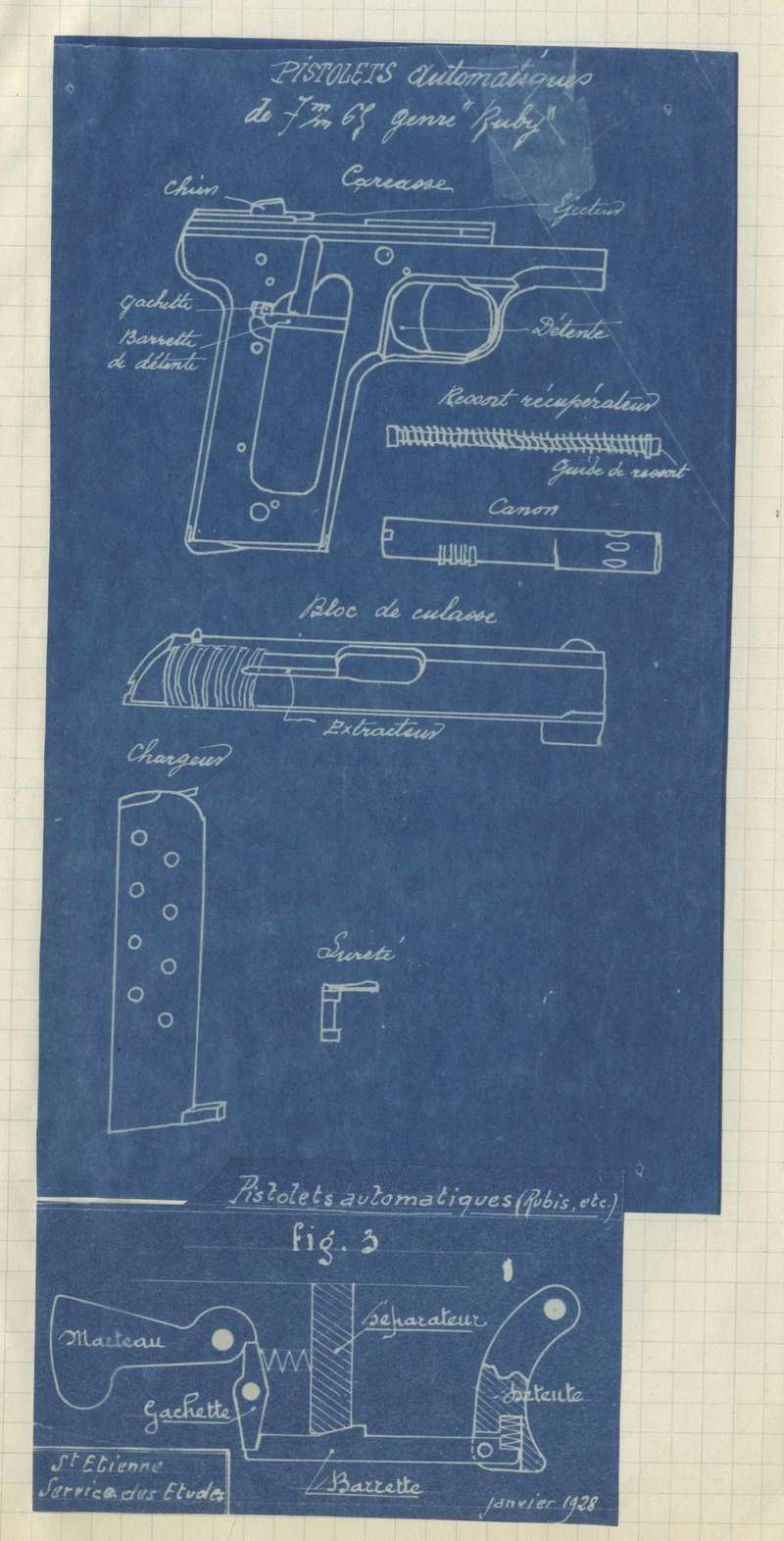

voici les fameux plans qui accompagnaient la liste de codes des fabricants.

Ruby et étui 1918 - Page 2 Ruby_g10

Ruby et étui 1918 - Page 2 Ruby_g11

Conservateur
Futur pilier
Futur pilier

Nombre de messages : 773
Age : 50
Date d'inscription : 05/01/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  UZI Mar 03 Jan 2017, 19:34

Ruby et étui 1918 - Page 2 Bravo_17Conservateur pour les croquis   Ruby et étui 1918 - Page 2 100-1018
Ruby et étui 1918 - Page 2 Noel0310 salut
UZI
UZI
Pilier du forum
Pilier du forum

Nombre de messages : 2020
Age : 76
Localisation : Trottoir d'en face
Date d'inscription : 06/12/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  EKAERGOS Sam 07 Jan 2017, 20:18

feder504 a écrit:
WICHITA a écrit:ce "HOPE" qui a des airs de cyrillique d'ailleurs, c'est quoi donc en fait ?
C'est une marque typique à Esperanza y Unceta (Astra), à ses débuts.
On la trouve sur les premiers pistolets commerciaux "Victoria", en 1911, et elle perdure jusqu'à environ 1927.
Le marquage "HOPE"  + "PG" et couronne peut être présent sur les modèles M200, M300, M400, M700 Special et les premiers M900.
Renseignements tirés du livre "Astra Automatic Pistols", de Leonardo M. Antaris (compte d'auteur, 1988), que je recommande aux amateurs de la marque ... Wink

A+
Ruby et étui 1918 - Page 2 72113 Beaucoup d'auteurs considèrent que le "HOPE" ne serait qu'une appellation commerciale obtenue par la traduction du nom d'un des fondateurs Juan ESPERANZA ;soit de manière plus scolaire :
"ESPERANZA" (esp) = "HOPE" (ang)= "ESPOIR" (fr)
Pour le PG couronné rien trouvé, mais; si c'est bien un poinçon espagnol ; il est forcément antérieur au 9 Juillet 1931 car à partir de cette date les poinçons du B.E d'Eibar du fait de la chute de la monarchie ne portent plus de couronne.
Jusqu'en 1927 la date de passage au B.E est portée en clair mais à partir de cette année (au 1 Janvier ou +tard ?) avec une lettre majuscule codée qui commence par un A en 1927.
Il serait simple de poursuivre avec l'alphabet si ce n'est qu'après le "C" de 1929 on a un "CH" pour1930 et après le "L" de 1939 on a un "LL" toujours pour 1939 (et 1940? ;fin de la guerre civile et prise d'Eibar par les Nationalistes ?) et çà repart avec un "M" en 41 jusqu'en 1954 avec un "Z" ( car il n'y a pas de "W")
En 1926 le Logo et les marquages sont modifiés car "Espéranza y Unceta" (E.U) devient"Unceta y Compania S.A" (U C)
La plupart des renseignements sont tirés du livre "Les Pistolets ASTRA" de Luc GUILLOU et Philippe GOURIO Editions Pardès (1991) qui puise largement dans l'oeuvre du Dr ANTARIS.

salut
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 5794
Age : 64
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Ruby modifié 1924 avec bouton

Message  manu03 Jeu 13 Avr 2017, 11:30

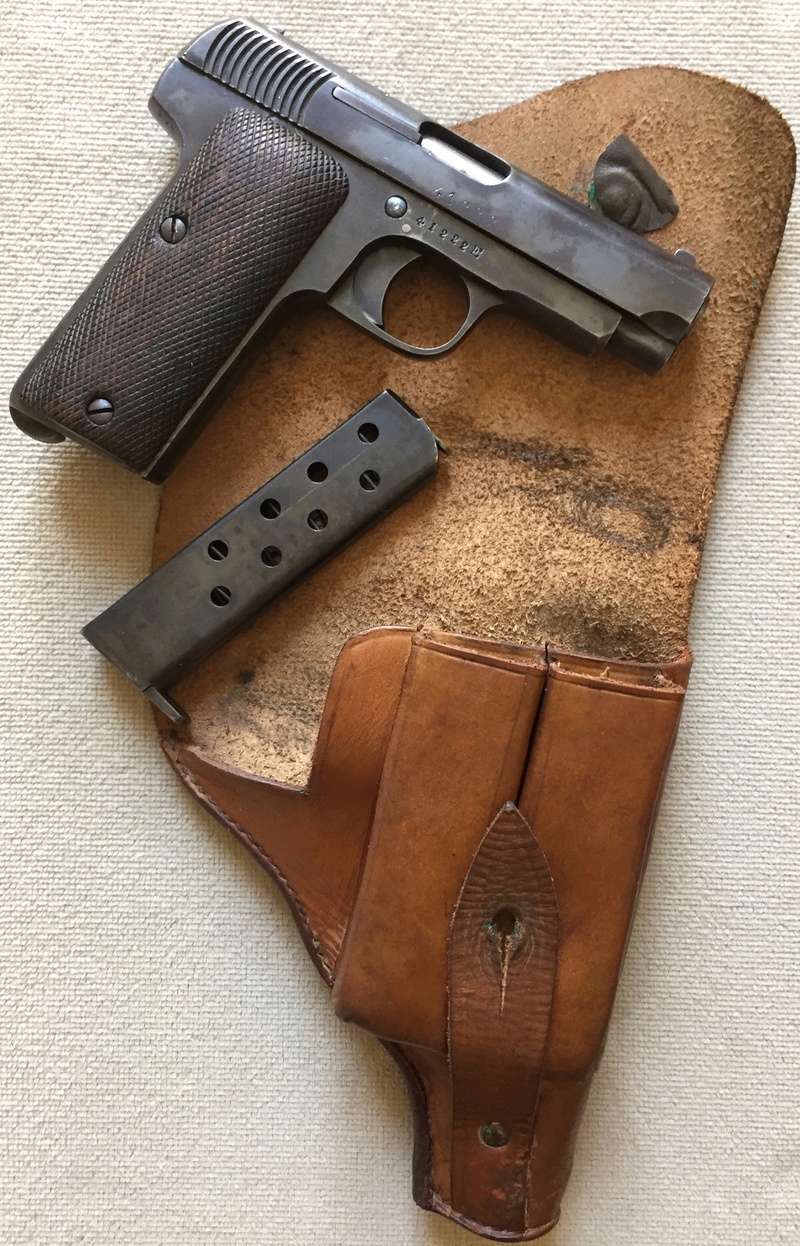

je présente mon Ruby marqué "Ruby" aux codes HE.

Il est en parfait état, réglo (Very Happy) et de bonne facture... en n'en ayant eu beaucoup entre les mains, c'est le seul qui me semble être produit dans un bon acier!

Celui-ci était l'arme de dotation d'un officier pendant la IIGM... et qui l'a conservée !

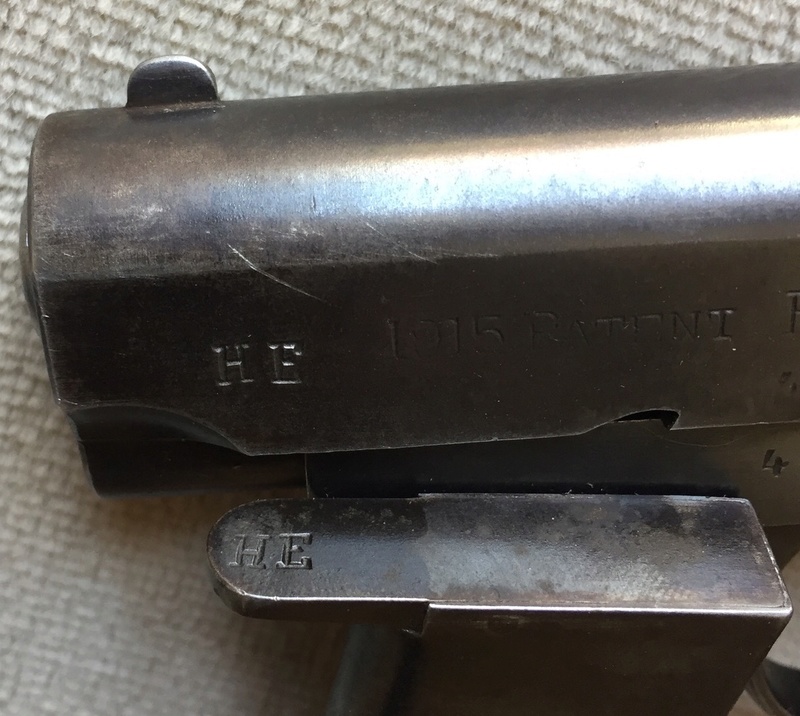

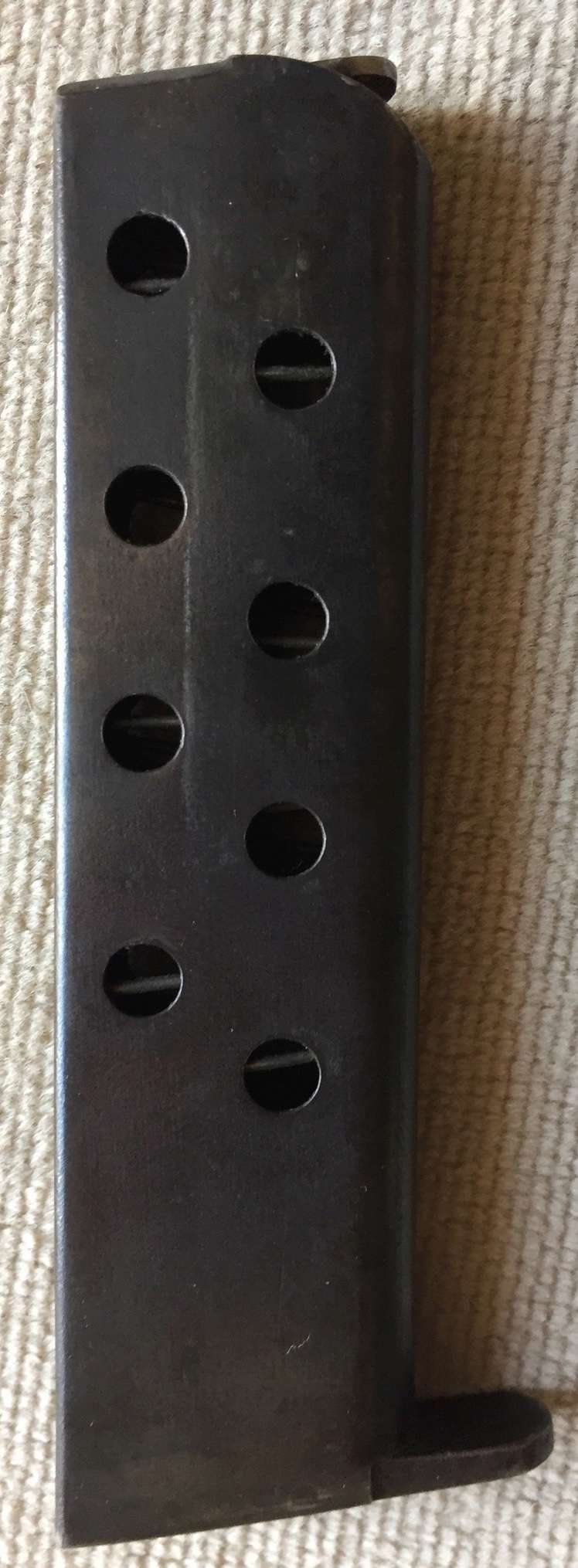

Son étui est d'origine. Chargeur "HE".

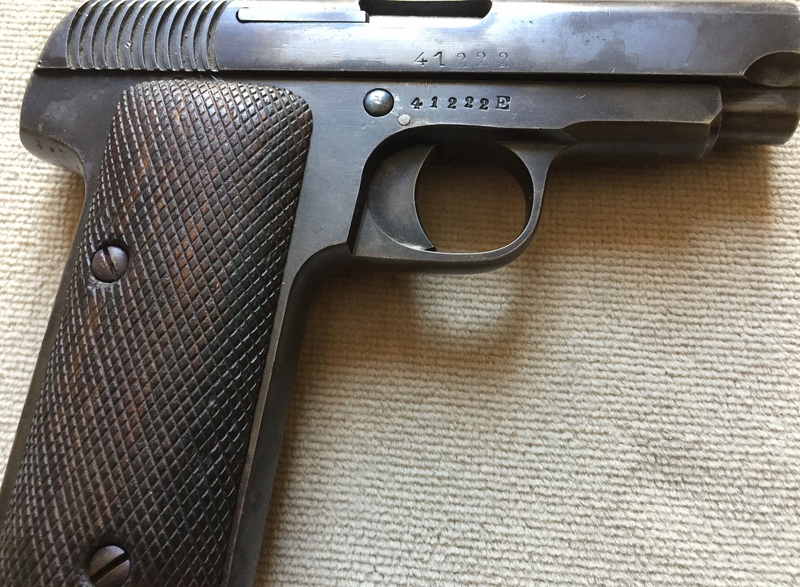

On constate que les visses de plaquettes sont positionnées en bas et dans le milieu sur le côté de la poignée.

Le marquage "1915 patent Ruby cal.7.65" correspond à Galilondo y Urrresti à Eibar...  mais le code HE correspond à "Hijos de Angel Echeverria" à Eibar.

L'explication je pense est celle-ci:
La société Gabilondo Y Urresti, détentrice du contrat français, ne sera pas en mesure de produire cette arme seule pour l'armée française durant la grande guerre.. Elle commencera par demander de l'aide à quatre autres entreprises armurières d'Eibar dont Hijos de Angel Echeverria.
Ce qui explique la bonne qualité de ce Ruby.
Après, en pleine guerre et avec les commandes italiennes en plus, les armuriers basques vont produire en masse et en qualité médiocre !
Ruby et étui 1918 - Page 2 Img_4019
Ruby et étui 1918 - Page 2 Img_4017

Ruby et étui 1918 - Page 2 Img_4016

Ruby et étui 1918 - Page 2 Img_4018

Ruby et étui 1918 - Page 2 Img_4020

Ruby et étui 1918 - Page 2 Img_4022
Ruby et étui 1918 - Page 2 Img_4021
manu03
manu03
Futur pilier
Futur pilier

Nombre de messages : 713
Age : 53
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  UZI Jeu 13 Avr 2017, 16:49

Bonjour a tous Ruby et étui 1918 - Page 2 100jj110
Il arrive comme moi aujourd'hui de faire un déterrage de tuto (vu les dates). Ruby et étui 1918 - Page 2 103b14
D'autres font des déterrages de jardin  Ruby et étui 1918 - Page 2 100g310

Ruby et étui 1918 - Page 2 Ruby10

Ruby et étui 1918 - Page 2 100b3a11     Ruby et étui 1918 - Page 2 100j1b17
UZI
UZI
Pilier du forum
Pilier du forum

Nombre de messages : 2020
Age : 76
Localisation : Trottoir d'en face
Date d'inscription : 06/12/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  manu03 Jeu 13 Avr 2017, 17:15

UZI a écrit:Bonjour a tous Ruby et étui 1918 - Page 2 100jj110
Il arrive comme moi aujourd'hui de faire un déterrage de tuto (vu les dates). Ruby et étui 1918 - Page 2 103b14
D'autres font des déterrages de jardin  Ruby et étui 1918 - Page 2 100g310

Ruby et étui 1918 - Page 2 Ruby10

Ruby et étui 1918 - Page 2 100b3a11     Ruby et étui 1918 - Page 2 100j1b17

D'un autre côté, il est neutralisé pour pas cher !
manu03
manu03
Futur pilier
Futur pilier

Nombre de messages : 713
Age : 53
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  WICHITA Jeu 13 Avr 2017, 17:24

c'est quel fabricant?
Il est pas neutra (officiellement parlant!)

------------------------

Pas de chichis, appelez moi SUPER !
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19029
Age : 59
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  manu03 Jeu 13 Avr 2017, 17:31

WICHITA a écrit:c'est quel fabricant?
Il est pas neutra (officiellement parlant!)

Juridiquement oui il n'est pas neutralisé... mais cela se plaide en correctionnelle !
Et il conviendra à la barre de pouvoir établir que cette relique ne possède plus les attributs d'une arme à feu de catégorie B et d'ailleurs peut être que cette arme est neutralisée et que le poinçon AN est non visible tout simplement.Wink
manu03
manu03
Futur pilier
Futur pilier

Nombre de messages : 713
Age : 53
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  UZI Jeu 13 Avr 2017, 19:33

manu03 a écrit:


WICHITA a écrit:c'est quel fabricant?
Il est pas neutra (officiellement parlant!)



Juridiquement oui il n'est pas neutralisé... mais cela se plaide en correctionnelle !
Et il conviendra à la barre de pouvoir établir que cette relique ne possède plus les attributs d'une arme à feu de catégorie B et d'ailleurs peut être que cette arme est neutralisée et que le poinçon AN est non visible tout simplement.Wink
Hello manu03 Ruby et étui 1918 - Page 2 72113
PIRE, juridiquement et officiellement ce RUBIS (déterrage de jardin) est officiellement sorti d'une fabrique a été donner en dotation ou vendu mais n'est jamais réapparu (et pour cause).
 Conclusion juridiquement il est toujours dans le circuit des armes a feux létales qui circulent Ruby et étui 1918 - Page 2 10310   Ruby et étui 1918 - Page 2 103b15
                                      Ruby et étui 1918 - Page 2 Avis_010

Ruby et étui 1918 - Page 2 113b38   salut
UZI
UZI
Pilier du forum
Pilier du forum

Nombre de messages : 2020
Age : 76
Localisation : Trottoir d'en face
Date d'inscription : 06/12/2015

Revenir en haut Aller en bas

Ruby et étui 1918 - Page 2 Empty Re: Ruby et étui 1918

Message  manu03 Jeu 13 Avr 2017, 20:24

Le mien fonctionne parfaitement et est dûment déclaré !
S'agissant de la photo du Ruby déterré du jardin...si l'on fait du droit pour le droit, c'est une arme à feu bien évidemment !
La jurisprudence fixe la définition d'une arme à feu: arme qui tire des projectiles propulsés par combustion. Ma réflexion portée sur la démonstration, pas facile au demeurant, devant un juge de pouvoir introduire puis percuter une munition dans ce canon rouillé....d'où l'expression "ça se plaide !"

Au pénal la définition est bien différente !

Après la loi, rien que la loi...toute la loi...bien évidemment !
Amen.
