STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Jeu 02 Juil 2015, 13:42

Quelques photos d'une STEN MK2. Very Happy
Elle est NEUTRALISÉE + chargeurs à une lèvre coupée...  Sad  Crying or Very sad

Vu les soudures réalisées, je pense que nous sommes en présence d'une "précoce".
Le couloir de chargement est marqué JL Ltd soit J. Legge Limited. N'apparait pas sur le marquage le "& Co" (compagny).
Le levier est un Mk2, témoignage d'une fabrication précoce.

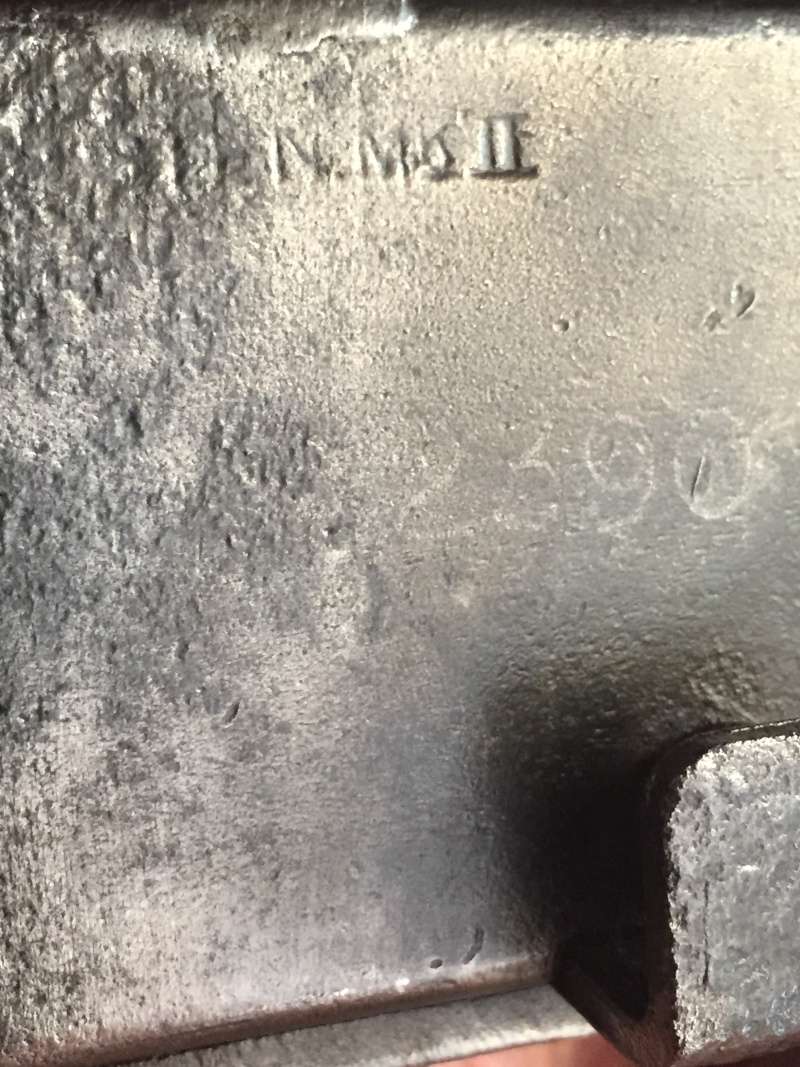

Numéro ..2390, pas possible de savoir si chiffres avant !

Une remarque, l'acier n'est pas oxydé mais des abrasions, des aspérités sont sur la carcasse. Bizarre, comme si absence de polissage !

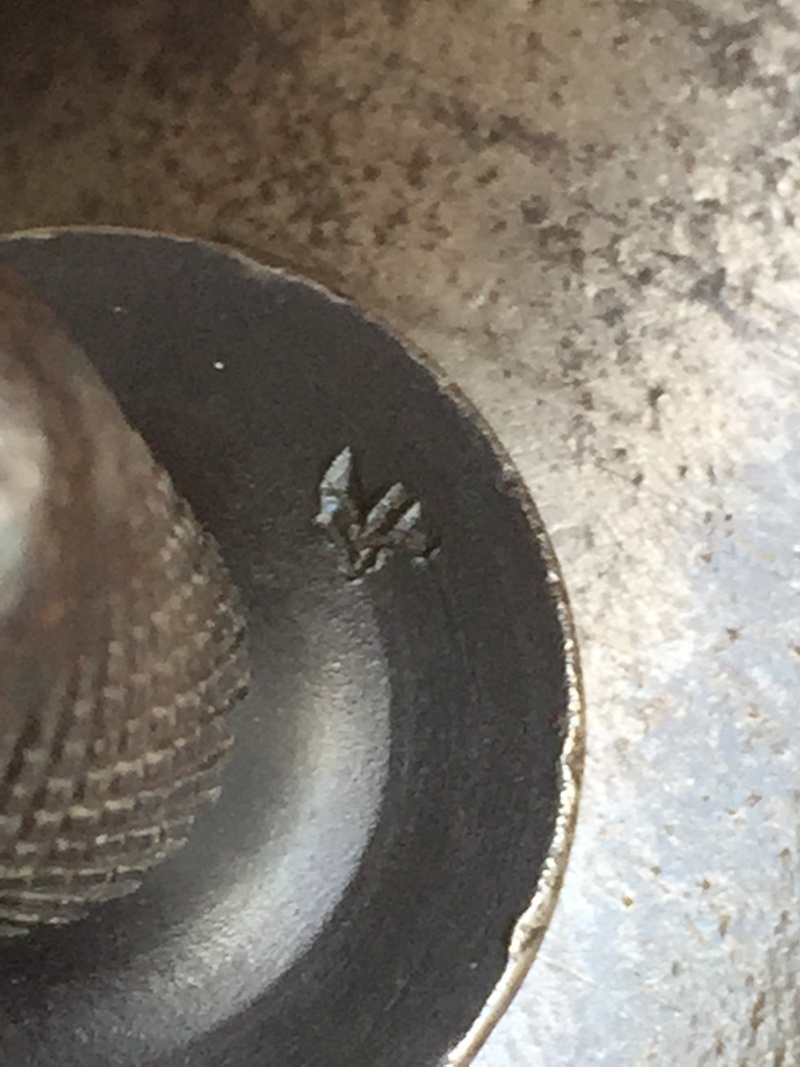

J'attends l'ami Feder504 pour plus de renseignement, notamment sur les marquages.

Place aux photos




















Dernière édition par manu03 le Jeu 14 Jan 2016, 22:23, édité 2 fois

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  WICHITA le Jeu 02 Juil 2015, 15:38

je vais lire les réponses à défaut de pouvoir participer, puis rappeler que vient de sortir un HS de la "gazette des armes" sur LA  STEN !
et que je te félicite pour ces photos, valorisant ce post.

------------------------

Pas de chichis, appelez moi SUPER !

WICHITA
Modérateur

Nombre de messages : 11316
Age : 52
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Jeu 02 Juil 2015, 16:40

WICHITA a écrit:je vais lire les réponses à défaut de pouvoir participer, puis rappeler que vient de sortir un HS de la "gazette des armes" sur LA  STEN !
et que je te félicite pour ces photos, valorisant ce post.

Merci !
HS Gazette commandé sur Librairie le H.....toujours rien reçu !!!!Crying or Very sad

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  Baccardi le Jeu 02 Juil 2015, 18:43

WICHITA a écrit:je vais lire les réponses à défaut de pouvoir participer, puis rappeler que vient de sortir un HS de la "gazette des armes" sur LA  STEN !
et que je te félicite pour ces photos, valorisant ce post.



Les photos, c'est beaucoup de boulot, mais tellement mieux

------------------------

"Laudamus veteres sed nostris utimur annis "

Baccardi
Administrateur

Nombre de messages : 9269
Age : 51
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  DENAMUR le Jeu 02 Juil 2015, 18:48

Je crois qu'il s'agit non d'une précoce mais d'une arme fabriquée à partir d'un tole roulée et soudée "Wrap", suite à une rupture des fournitures de tubes usinés, mais pour en etre sur d'autres photos seraient souhaitables ! Et comme le dit Wichita voir dans le HS 21 de la Gazette salut

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 1683
Age : 61
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Jeu 02 Juil 2015, 20:41

DENAMUR a écrit:Je crois qu'il s'agit non d'une précoce mais d'une arme fabriquée à partir d'un tole roulée et soudée "Wrap", suite à une rupture des fournitures de tubes usinés, mais pour en etre sur d'autres photos seraient souhaitables ! Et comme le dit Wichita voir dans le HS 21 de la Gazette salut

Pas de problème mais quelle partie souhaitez vous ? des soudures ?

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  DENAMUR le Jeu 02 Juil 2015, 20:44

Le dessous du tube

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 1683
Age : 61
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  HELIX le Jeu 02 Juil 2015, 21:06



S30 : Dashwood Engineering Co

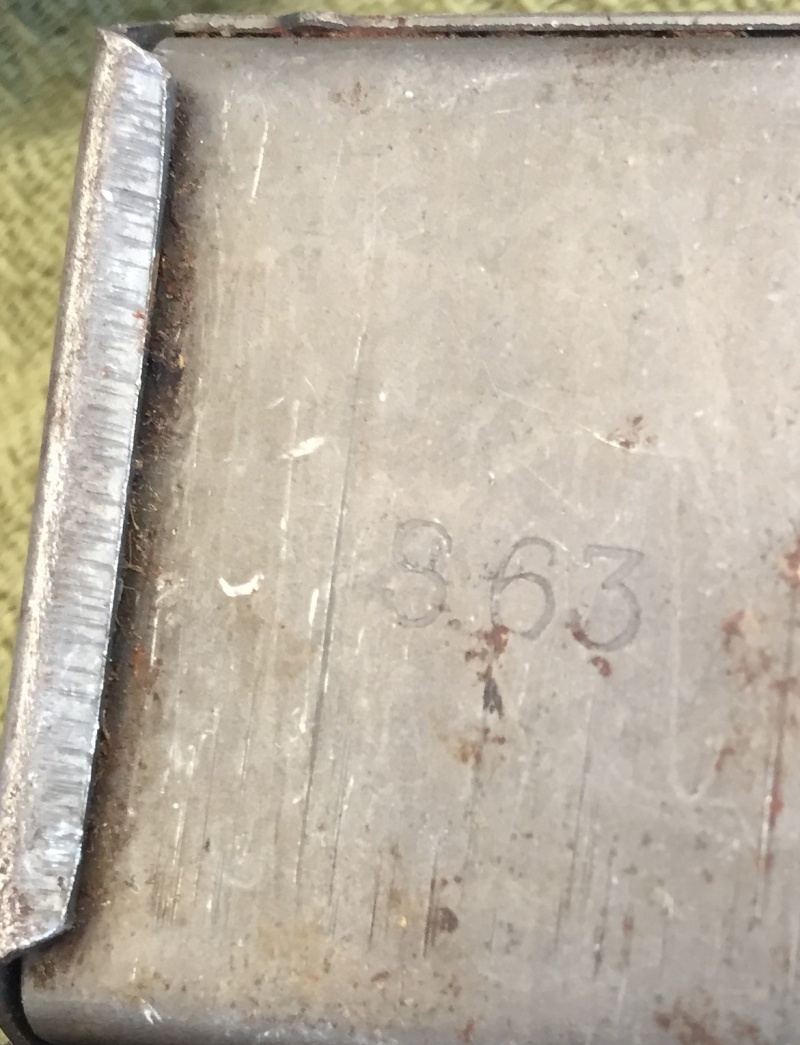

S63 : Kork-n-Seal

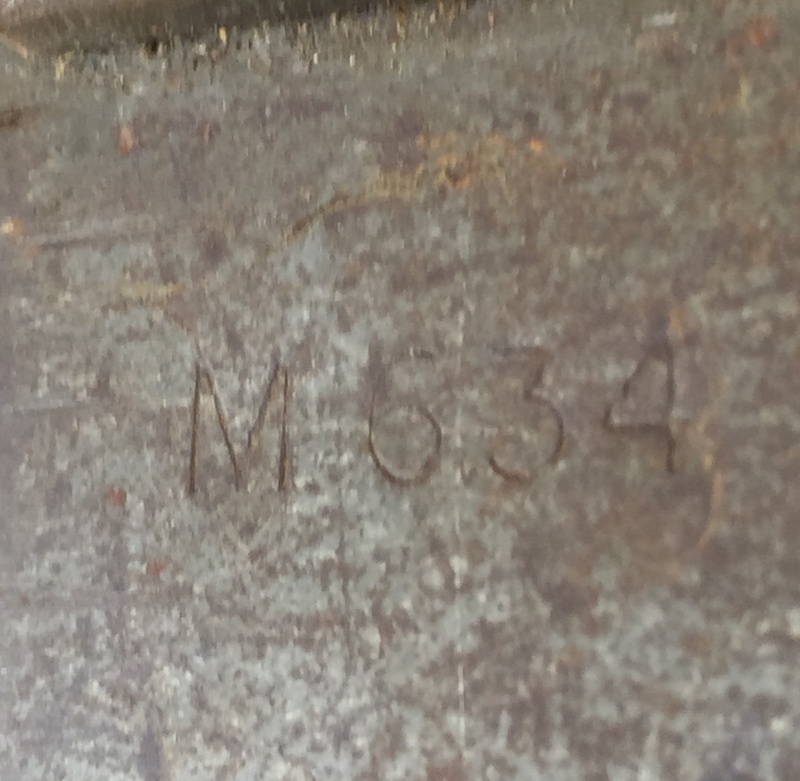

M634 : Mettoy

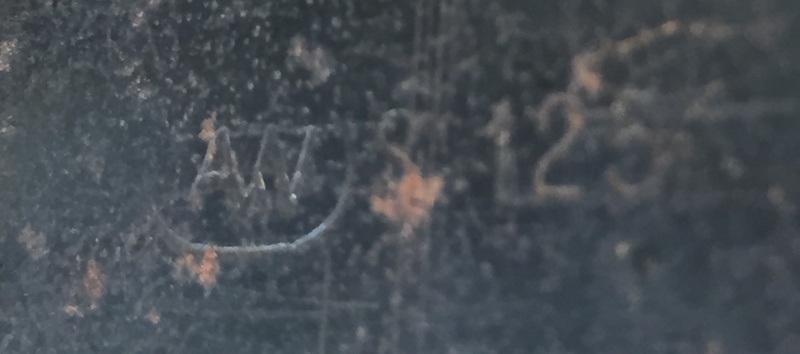

S125 : Wells & Co




Dernière édition par HELIX le Jeu 02 Juil 2015, 21:57, édité 1 fois

HELIX
Administrateur

Nombre de messages : 16960
Age : 48
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Jeu 02 Juil 2015, 21:52

HELIX a écrit:

S30 : Dashwood Engineering Co
S63 : Kork-n-Seal
M635 : Mettoy
S125 : Wells & Co



Merci ! Top.
Mais juste M634 et non M635

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  HELIX le Jeu 02 Juil 2015, 21:58



Edité ma réponse qui était la bonne pour M634. Wink
Pour info M635 : Gimson & Slater.


HELIX
Administrateur

Nombre de messages : 16960
Age : 48
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  feder504 le Ven 03 Juil 2015, 01:01

Je pense à un remontage, très courant sur les armes neutra, les brocs assemblant des pièces de récup ou de rebut achetées au kilo, pour monter des "armes presse-papier", dans le but de vendre du métal à 100 fois son prix d'achat ... Twisted Evil

Les pièces de cette arme n'ont pas vieilli ensemble, c'est criant pour le levier d'armement et le capot du mécanisme.

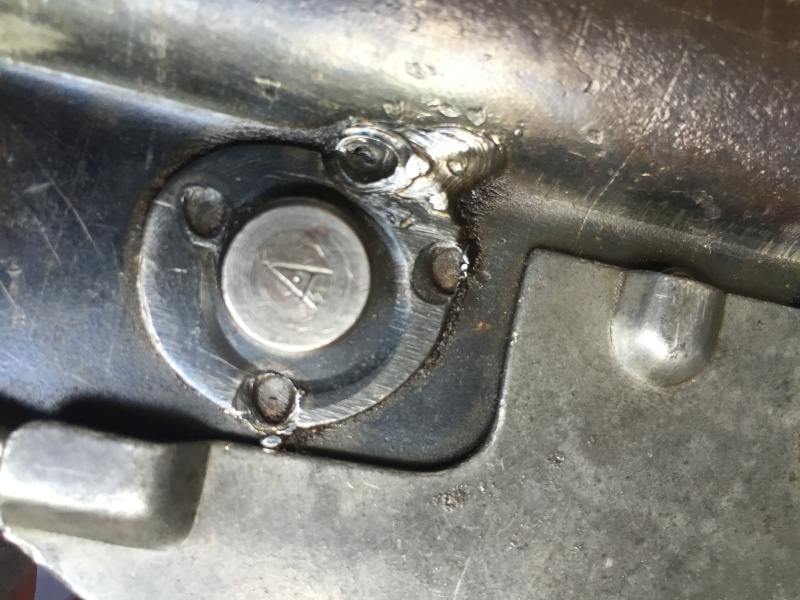

Dommage pour l'état de la carcasse, car c'est une "wrapped-and-welded" (et non "rolled and wrapped", ou "wrapped and rolled" comme dit, des 2 façons, dans le HS, qui en montre une ...), reconnaissable à la rondelle grossièrement soudée autour du sélecteur.

Ce type particulier est fort rare, puisqu'il donna lieu à des incidents qui provoquèrent, le 1-7-1943, son retrait et la destruction, ou plutôt le démantèlement, des exemplaires fabriqués !
Comme d'habitude, quelques pièces échappèrent au massacre, of course ...

237732 MkII furent ainsi retirées du circuit (16% du total de la production !), environ 180000 d'entre elles étaient des ROF Fazakerley (usine d'où venait le problème), mais il y eut également 40000 BSA et 54876 Enfield ...!

La ou les lettre(s) étant invisible(s) sur ton exemplaire, on ne peut le situer précisément dans le temps ...
... toutefois, son n°, marqué au crayon électrique, le désigne comme une fabrication Fazakerley, qui employait naturellement la lettre "F" comme préfixe (puis "FA", "FB", etc.)
Il est supérieur à 1000, ce qui le situe dans l'une des séries du tout début, comprises entre les lettres préfixes "F" et "FH".

Ce sont des séries qui, définies au départ par des gens au QI de bivalve, sont assez compliquées à suivre, ce qui est so british, essayons quand même :

- la numérotation fut initialement prévue pour des séries de 1000 pièces ! (belle vision d'avenir ...), donc, la totalité des lettres de l'alphabet s'est trouvée épuisée en quelques semaines, en 1942 ! Comment rattraper le coup ?

Reportons-nous au Laidler, p.301, où les n° des séries retirées sont listés.
On remarque avec étonnement que les séries "F" à "FH" sont données pour 10000 pièces, alors que la "FI" et les suivantes sont des séries de 1000 ! Cela mérite une explication :

- après les 1000 exemplaires de la série "FZ", on est donc revenu à la lettre "F", mais - idée de génie - par séries de 10000, en les faisant repartir à F 1000 (ou 1001, les gens ne sont pas d'accord : séries initiales de 999 ou 1000 ?), jusqu'à ce que tous les exemplaires de la série initiale soient inclus dans une série de 10000 portant la même lettre.

- l'alphabet ayant été bouffé au complet une nouvelle fois en deux temps trois mouvements, nos énarques britanniques sont passés aux séries de 100000 en appliquant la même règle : on commence la première série à F 10000 (ou 10001 ... Very Happy), on continue, et le tour est joué !

Le retrait des "wrapped-and-welded" porte sur l'ensemble du début de production, c'est à dire les séries initiales F à FZ de 1000, et sur le début de la série des  F 10000,  jusqu'au n° 9254 de la série FH.
Chronologiquement, cela nous donne :
1) les séries de 1000, "F" à "FZ", début 1942, vu la date du contrat (24-12-1941, joyeux Noël !)
2) les séries de 10000, "F" à "FH", postérieures à la "FZ", qui seront donc des séries de 9000 pièces, un peu plus tard dans l'année 42 ...

Les séries de 100000, qui débutent donc avec un n° supérieur à 10000 (logiquement avec la série FJ), ne sont pas concernées car la production de tubes pour la boîte de culasse est alors suffisante.

Petit complément :
- J.L.Ltd. = Joseph Lucas, à Birmingham (M158)
- AW S125 = A. Wells & Co., Progress Works, à Walthamstow
- S.30 = Dashwood Engineering Ltd., à Londres
- S.63 = Kork-n-Seal Ltd., à Londres
- M.634 = Mettoy Co. Ltd., à Nottingham
- pas trouvé pour "EIS" ...

A+

... je n'avais pas terminé ce message quand ma bergère m'a intimé l'ordre de venir à table, et je me suis fait deux épisodes de "Boardwalk Empire" avant de remonter le finir ...
Il y aura donc quelques redites, mais je poste quand même ... salut

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4026
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Ven 03 Juil 2015, 15:24








Un grand merci pour l'analyse de la bête ! Bravo aux sachants et chapeau salut . J'avais mal décodé les initiales JL...merci.
Les renseignements apportés permettent de mettre une Histoire dessus, sachant que j'ignorais l'existence de ces WAW ou WAR !!

Globalement les zones "non polies" sont homogènes et sur la partie gauche. Ces aspérités sont d'origine ou d'une corrosion ? je ne sais.

Cette Sten est dans son "jus" 100% d'origine, c'est à dire pas bidouillée, je suis affirmatif... Wink

Concernant la numérotation... bravo à ce qui ont décodé le truc !!!! dur dur ! j'avoue avoir un peu de mal !

J'attends toujours mon HS de la Gazette  Sad

Avez vous du rens sur les marquages EIS, W et LEF de la chargette ?

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  feder504 le Ven 03 Juil 2015, 18:06

Re,

Le "LEF" de la chargette n'est pas (encore) identifié ...
Laidler le signale dans son livre, mais l'exemplaire qu'il a observé devait être mal frappé, car il ne parle que de "LE".

... à moins que ce logo ait évolué ...

le problème, avec les marquages des sous-traitants britanniques, est qu'ils sont listés dans l'ordre alphabétique, mais par noms, ce qui complique les recherches, car pour Lucas, par exemple, il faut chercher à "L", alors que son marquage commence par un "J" ...

Le boulot est grandement facilité quand les fabricants respectent le code NMS ... ou mieux encore quand ils l'enfreignent en rajoutant leur logo ou acronymes ! Very Happy
... tu en as un exemple avec AW ...

On trouvera, va ... Wink

A+

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4026
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  DENAMUR le Ven 03 Juil 2015, 18:12

Donc, pour faire court, j'avais vu juste avec mon Wrap....... etc ....   salut

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 1683
Age : 61
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  feder504 le Ven 03 Juil 2015, 18:45

DENAMUR a écrit:Donc, pour faire court, j'avais vu juste avec mon Wrap....... etc ....   salut
Ouaip ...

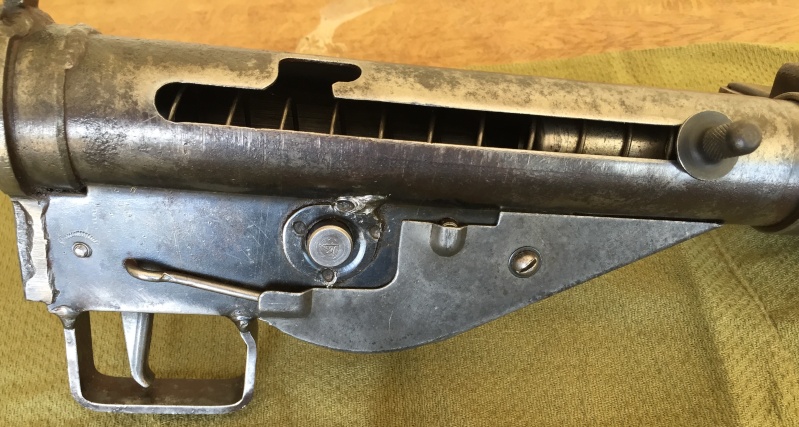

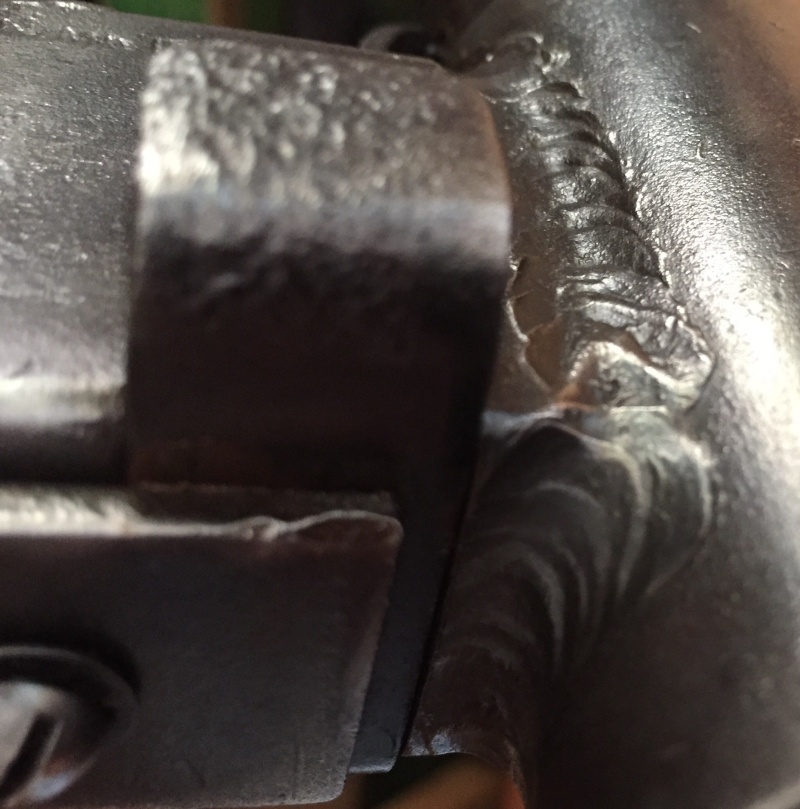

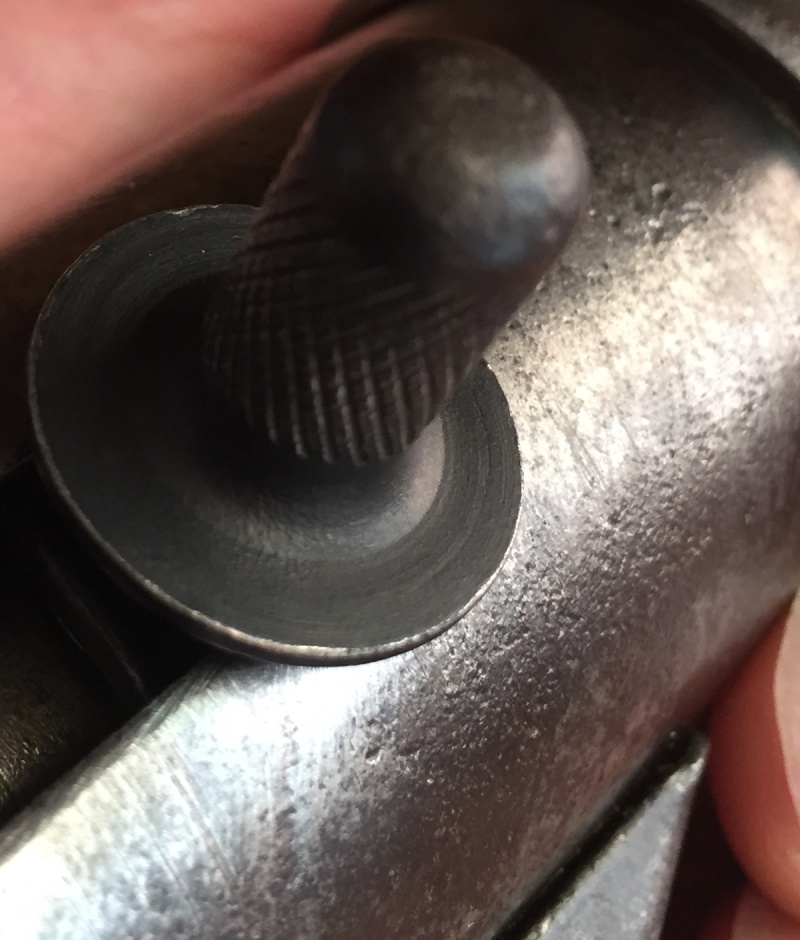

On voit bien la pliure de la tôle sur le gros-plan du sélecteur ...

A+

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4026
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  manu03 le Sam 04 Juil 2015, 11:44

Après contact avec un sachant de l'acier, c'est bien de l'oxydation de surface. Il arrive que cela se mette que sur certaine partie et non sur d'autre !
Cela se traite ... salut
Monsieur Denamur avait vu juste...

Si je comprends bien ces Sten étaient fabriquées dans une plaque de tôle pliée incluant tube + boîtier mécanisme. Correct ?

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  DENAMUR le Sam 04 Juil 2015, 14:24

Le procédé de fabrication ne concerne que le tube, page 32 du HS de la Gazette salut

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 1683
Age : 61
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

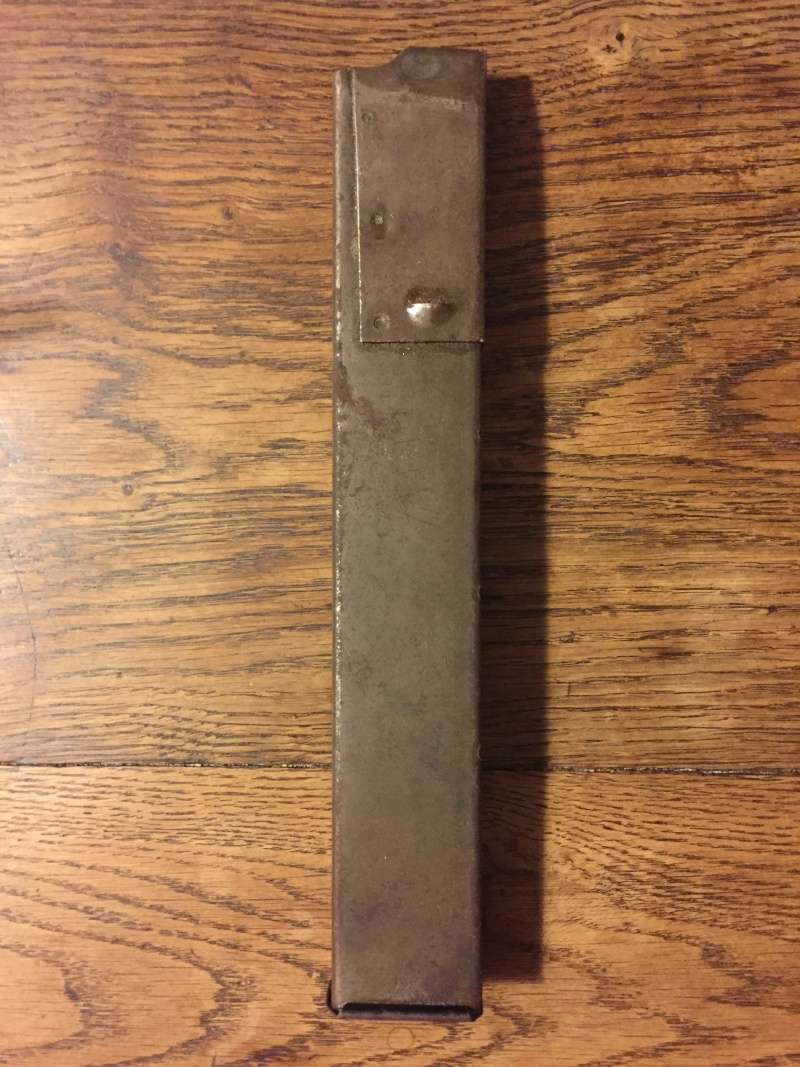

Autres chargeurs lèvres coupées

Message  manu03 le Lun 06 Juil 2015, 15:46

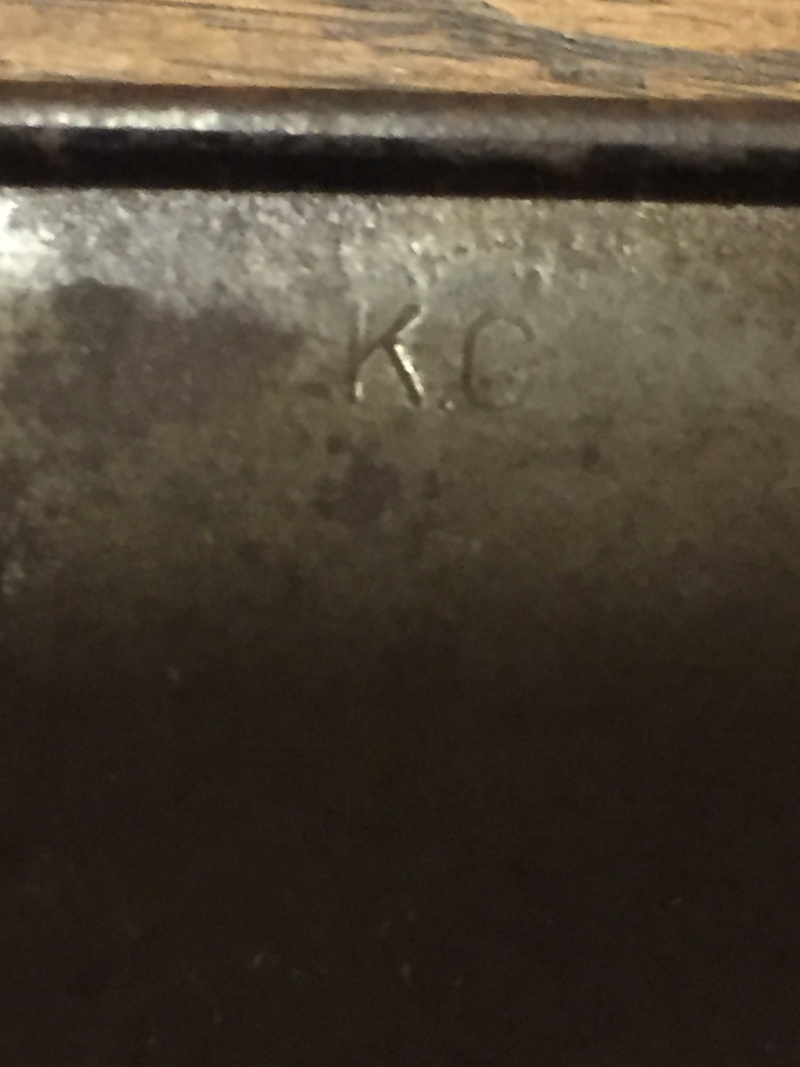

Ci-dessus : marquage LE ou LEF ou LF ...

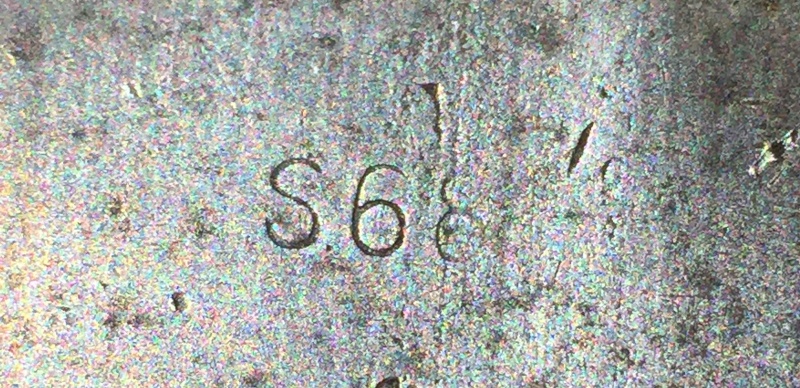

Ci-dessus : S 68



Ci-dessus: N 93

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  feder504 le Mar 07 Juil 2015, 17:44

C'est plutôt "L.B.", pour Lines Brothers Ltd. à Londres, dont le code est ............ S68 !

N93 est le code de l'usine Kork-n-Seal de Stirling.

À noter que le HS montre, p.38, 4 variantes de fabrication de chargeurs, dont 2 n'étaient pas dans le Laidler, qui en montre 5, ce qui, avec un autre que j'ai trouvé, fait 8 types répertoriés !

... je suis sûr qu'il y en a d'autres ... à vos loupes ! Gros-plan sur le bas de la cage, plaque de fond ôtée, comme sur la photo du HS ! Et notez les marquages des composants (cage, élévateur, plaque de fond ...)

Perso, en marquages, j'avais (avant février 2004 ...) : S18, E&Co., MTY, MY, S63, FLL (in diamond), S309, S30 (dans un losange à plat), N45, D.E.LTD., dont le code est normalement S30, ainsi que la version avec logo MB 1 de la production Metal Box Co., que l'on trouve avec 9 codes différents !


Un bon thème de sous-collection, ça, les chargeurs de Sten, tout comme ceux de la concurrence du camp d'en face ... sur lesquels ils ont été copiés ...! Wink


A+

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4026
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

bonne sten

Message  udm42 le Ven 10 Juil 2015, 20:39

c etait  vraiment une bonne arme
elle n est pas laide
repliable rapidement j en garde un bon souvenir pendant mon service militaire a l entrainement
mat 49 et sten les dernieres
je prefere la sten
les accidents sont du souvent a de la negligence quand on applique ce que nos instructeurs nous ont appris en securite pas de soucils
et puis par rapport au mp 40 il y a un selecteur
souvent neglige et decrie
en tant qu utilisateur c etait une arme sur laquelle on pouvais compter
et une prune de sten vaux largement une bastos de hk
c est une actrice de notre passe qui a contribue a nous liberer de notre noir passe
et je suis qu elle doit etre encore en service dans  certaine unite de police   genre Bangladesh

udm42
Membre confirmé
Membre confirmé

Nombre de messages : 390
Age : 55
Date d'inscription : 26/09/2012

Revenir en haut Aller en bas

...et la sangle qui va avec !

Message  manu03 le Mer 15 Juil 2015, 21:17


manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

...et les marquages de sa crosse en T: Lines Brothers Ltd

Message  manu03 le Mer 15 Juil 2015, 21:44



salut

manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Autre chargeur neutra - marquage KC

Message  manu03 le Sam 26 Déc 2015, 22:18

Marquage: KC




manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

A qui ce symbole ?

Message  manu03 le Jeu 14 Jan 2016, 22:26

Encore un nouveau marquage de chargeur, avec "off" au cul.


manu03
Membre expert
Membre expert

Nombre de messages : 570
Age : 45
Localisation : Auvergne
Date d'inscription : 04/07/2014

Revenir en haut Aller en bas

Re: STEN MK2 wrapped-and-welded et différents chargeurs

Message  Pocomas le Ven 15 Jan 2016, 10:27

Passionnants : vos échanges, superbes : les photos, historique : la sten !
(j'écris comme Michel Bottreau maintenant...  Very Happy)

Pocomas
Administrateur

Nombre de messages : 14392
Age : 61
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
