Message  Tourblanche le Sam 17 Jan 2015, 08:51

J' ai découvert l' existence   ( enfin... le passé ) de la lunette prismatique study

    Lunette prismatique  1705D-JPG633536159591156902

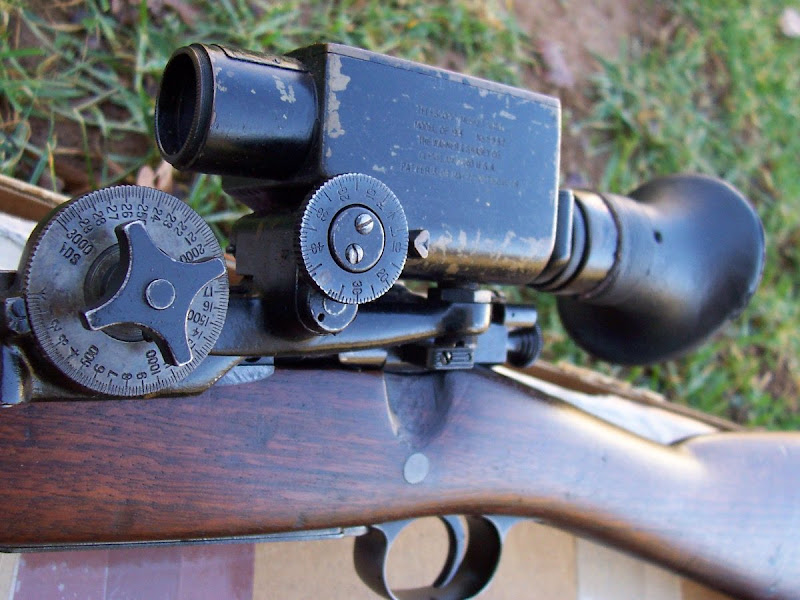

    Celle-ci  équipait le Springfield des tireurs d'élite de 14-18   ( 17-18 pour eux )

     Mon gout pour le baroque  ( en fait , je suis orthodoxe pour l'époque baroque  avant 1760  mais
  baroque pour les armes plus récentes  )   me le rend  fort intéressant .

     Je crois comprendre que  ce n'était pas très efficace ?

http://ww2.rediscov.com/spring/VFPCGI.exe?IDCFile=/spring/DETAILS.IDC,SPECIFIC=10350,DATABASE=objects,

      Ça fait très  " usine à gaz "   limite " steam punk "    .

    Lunette prismatique  Us1207%2520061


      Est-ce que ça a été essayé ailleurs ?    Sur des armes de chasse peut-être ?
Tourblanche
Tourblanche
Pilier du forum
Pilier du forum

Nombre de messages : 1818
Age : 67
Date d'inscription : 16/03/2011
