Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 10:48

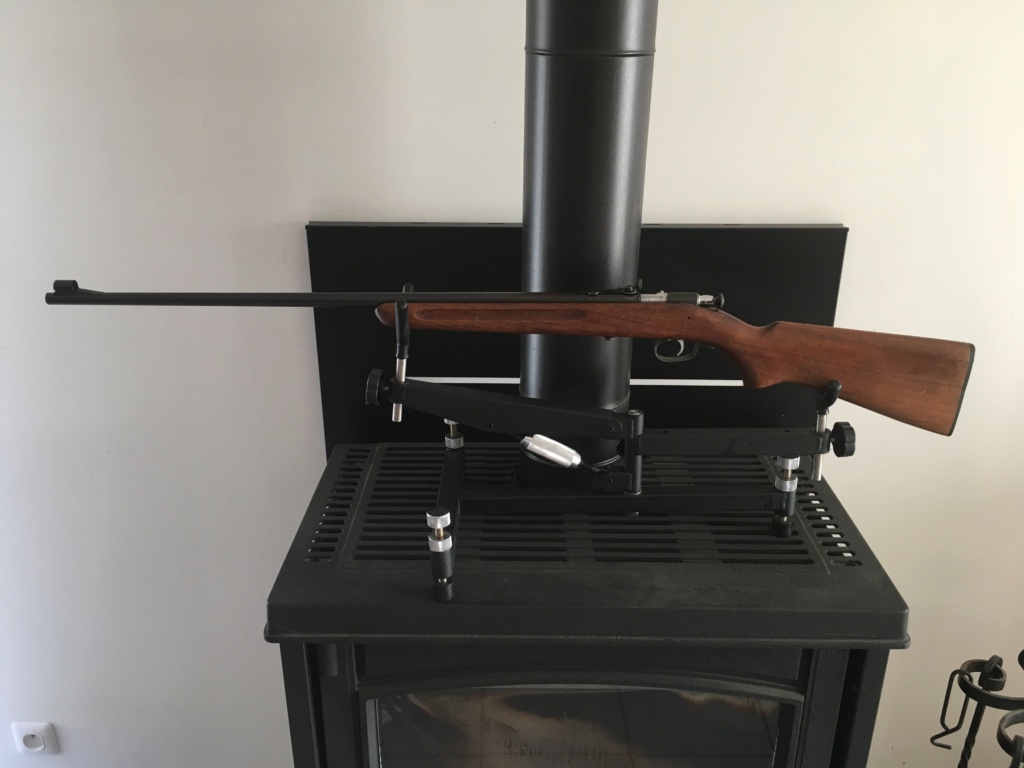

Je trouve enfin quelques instants pour vous présenter la dernière arrivée de ma petite famille !
Il s'agit, fort modestement, d'une  carabine 22LR à un coup.
Le modèle de base en est la Winchester 1900, plus spécifiquement destinée aux adolescents, qui, années après années, a été progressivement "body buildée" jusqu'à obtenir cette dernière version en 1934.
Toutes ces carabines utilisent un mécanisme initialement breveté par J.M. browning ; ce fut d'ailleurs la dernière collaboration entre la "WRACO" et "Le Maître" , l'invention de l'Auto 5, vers 1900 aussi venant mettre un terme à cet épisode fructueux.....
Elle n'est pas, extérieurement , en excellent état et mérite une restauration.....
Mais le mécanisme est parfait, la détente idéale et surtout, le canon et la chambre totalement "miroirs"!
Nous l'avons essayée il y a quelques jours en compagnie de "Lu 1900" et elle nous a gratifiés de quelques beaux groupements à 100 mètres malgré les munitions basiques utilisées (S&B)
Cet exemplaire  est datable de la première année de fabrication, il est compris dans les 10 000 premières carabines "68"; en effet son devant comporte encore les rainures de préhension qui seront supprimées en 1935.
La production de ce modèle perdurera jusqu'en 1946 et la quantité produite fut d'environ 100 000 armes.
Rappel : Toute cette famille de carabines est NON numérotée.
Les photos vont arriver par étape, car je suis dans le Tarn, avec une liaison internet à bas débit....


Dernière édition par CLOSDELIF le Lun 17 Nov - 16:17, édité 1 fois

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 10:58



------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Baccardi le Lun 17 Nov - 11:46

Jolie

La hausse est particulière Shocked

------------------------

"Laudamus veteres sed nostris utimur annis "
avatar
Baccardi
Administrateur

Nombre de messages : 11316
Age : 53
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Vmax666 le Lun 17 Nov - 12:17

C'est peut être trompeur avec la photo mais une belle longueur de canon pour cette petite 22. Le n° sur la hausse c'est quoi ?

En tous cas, une arme sympathique; de l'age, un nom prestigieux. Pas de modestie à avoir; moi si cela passe pas loin de mes mains je prends Wink

avatar
Vmax666
Pilier du forum
Pilier du forum

Nombre de messages : 1715
Age : 58
Localisation : Suisse
Date d'inscription : 07/09/2012

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 12:34

Le canon mesure 69 cm de long.
La hausse n'en est pas une finalement puisque c'est un œilleton, le n°96 dans la nomenclature Winchester.
Sa base porte en effet le N° du brevet :2014735

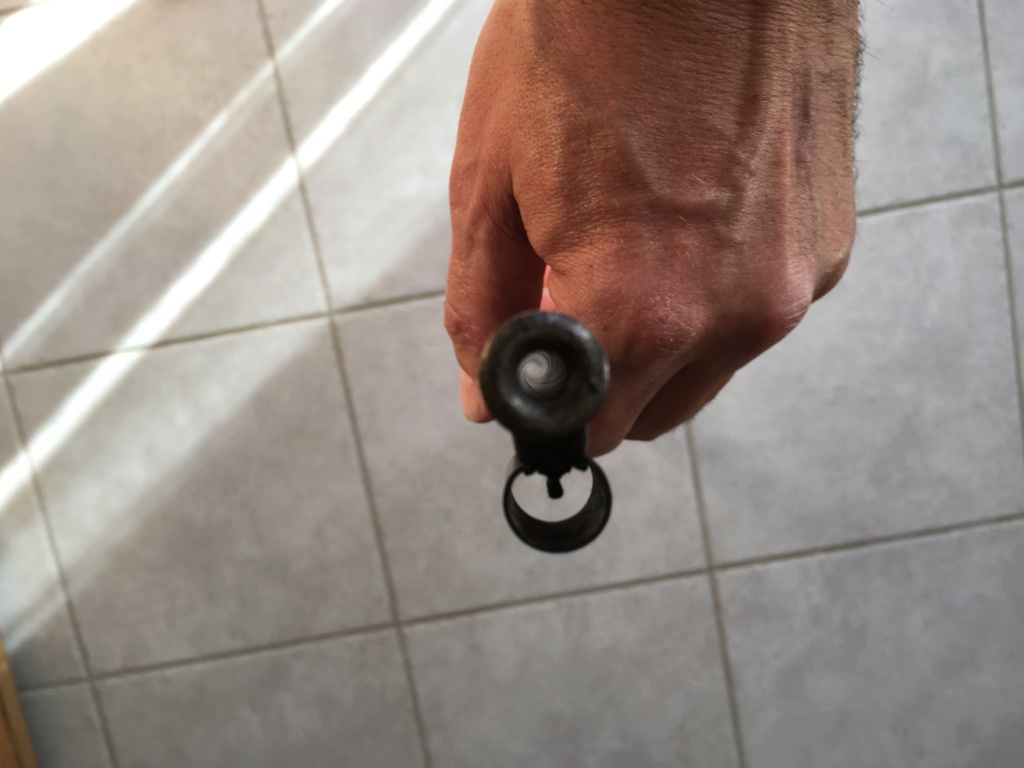

Le guidon interchangeable est lui même breveté N° 1989863; son embase est est d'origine brasée à l'argent au canon, ce qui n'empêche pas celui ci de porter l'entaille d'une queue d'aronde Shocked
On notera qu'il manque le tunnel sur cet exemplaire, mais j'espère en trouver un aux USA..... Wink
Les deux brevets en questions furent attribués au sieur F.L. Humeston en 1935.


Dernière édition par CLOSDELIF le Lun 17 Nov - 16:31, édité 2 fois

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  fcrozet le Lun 17 Nov - 12:36

un sacré barreau l'engin

marrant cette hausse à œilleton.

effectivement en cible ça doit pas être mal

Le problème, comme toujours, c'est le tireur!

------------------------

Quod erat demonstrandum
avatar
fcrozet
Pilier du forum
Pilier du forum

Nombre de messages : 3918
Age : 60
Date d'inscription : 20/02/2012

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 12:53

Le tireur fait ce qu'il peut... Embarassed Embarassed Embarassed
Voici maintenant les marquages du canon:

L'inscription est strictement la même que sur un "model67"qui est lui même exactement la même arme, aux organes de visée près...Ce qui explique sans doute la présence de la queue d'aronde sous l'embase du guidon : Il est probable qu'il n'y avait pas deux lignes de fabrication pour ces deux modèles !

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 13:40

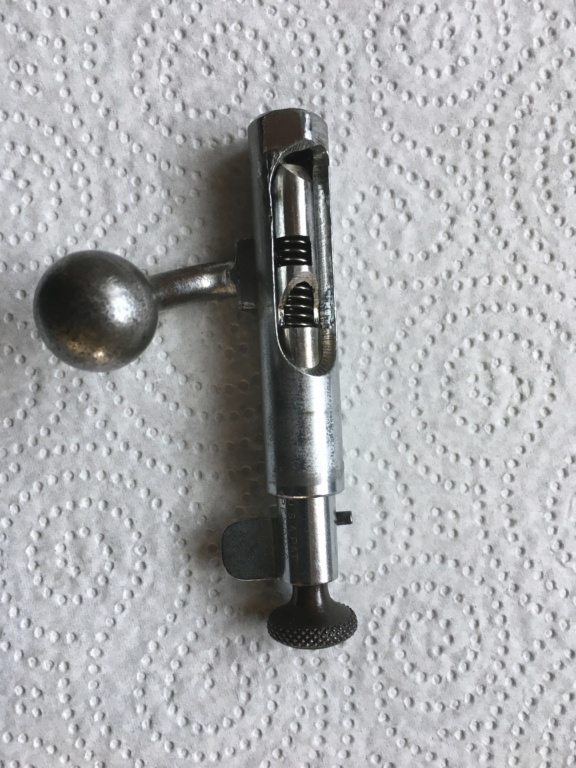

Voici maintenant une vue du mécanisme : Simplissime* et à armement manuel séparé en tirant sur le bouton moleté à l'arrière du verrou.....
*Par exemple, l'extracteur fait aussi office de gâchette.....

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  freebird le Lun 17 Nov - 13:48

très sympa, mais effectivement simplissime. Quand tu vois le pontet, par exemple, on voit bien qu'on était là dans la recherche d'arme "au plus juste prix", mais sans sacrifier l'essentiel (la précision).
avatar
freebird
Pilier du forum
Pilier du forum

Nombre de messages : 1311
Age : 49
Localisation : Lot 46
Date d'inscription : 28/12/2013

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 14:03

C'est effectivement le Leitmotiv de la firme en ces périodes de grave crise économique Sad
Mais le pari de la précision fut effectivement bien gagné Cool

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Lun 17 Nov - 15:42

Et l'on va terminer par la plaque de couche et son médaillon central:

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Jeanghis le Lun 17 Nov - 23:23

Merci Closdelif pour cette présentation de la 68, toujours fort bien documentée comme à ton habitude. salut
On peut retenir au passage le surprenant système de dérive latérale de la hausse.
Ce model 68 est la digne grande soeur de ma petite et rustique 1902.

Pour faire un peu d'humour je dirais que...
avatar
Jeanghis
Pilier du forum
Pilier du forum

Nombre de messages : 2795
Age : 65
Localisation : Ain-Jura-Winchester
Date d'inscription : 24/10/2009

http://winchester-lsg.forumotion.com/

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Mar 18 Nov - 7:09

Bonjour !
Je te remercie pour ton appréciation élogieuse et ton autocensure de bon aloi....
Je vous présenterai une cible à 100 mètres quand le temps permettra enfin d'espérer tirer dans de bonnes conditions.....
Dernier point, parce que j'aime bien défendre ce et ceux que beaucoup condamnent:
-J'ai trouvé cette carabine sur NB
-Elle était vendue par un "Pro" (PC Western Gunshop pour ne pas le citer...)
-Je l'ai payée 31 euros.... (Certes incomplète, mais j'avais déjà les pièces sur une "67" Wink )
salut


Dernière édition par CLOSDELIF le Mar 18 Nov - 7:22, édité 1 fois

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Lun 18 Juin - 8:56

Bonjour à tous, et merci à closdelif pour ce post qui m’a permis d’acheter une p68. Je me permet d’ajou Un complément d’informations, que j’ai trouvé sur Wikipedia.
Les modifications de la production au modèle 68 sont généralement parallèles au modèle 67. Les rainures des doigts dans le stock ont été omises à partir de la mi-1935, le ressort de retenue des boulons a été éliminé en août 1937, et la gâchette et l'extracteur ont été modifiés en janvier 1938 pour jeter les cas éjectés plus loin lorsque le boulon a été ouvert. Une chambre optionnelle .22 WRF a été ajoutée en avril 1938, un peu plus tard que son 1935 introduction sur le modèle 67. 7

Les sites télescopiques de marque Winchester ont d'abord été offerts en 1937. Les options étaient une lunette de 2 ¾ avec réticule ou un poteau de visée vertical et une lunette de 5 puissances avec réticule. Des vues ouvertes ont été conservées; les oscilloscopes ont été encadrés séparément et attachés à des bases intégrales sur le Canon par l'acheteur du fusil. Les options de viseur télescopique ont été interrompues en 1939. 3


En août 1943, Winchester Management a décidé d'offrir les mêmes peep Sights utilisés sur le modèle 68 que les options pour le modèle 67, rendant effectivement le modèle 68 redondante, même si elle a été curieusement pas officiellement abandonné jusqu'à septembre 1944. Les ventes de l'inventaire se sont poursuivies en 1945 et la carabine a été répertoriée dans la liste des prix 1946, bien que les stocks aient déjà été épuisés. Environ 98496 [2] à 100730 [3] modèle 68s ont été produits. Le modèle 68 n'a jamais été produit avec des numéros de série, qui n'étaient pas requis sur les armes à feu américaines avant la Loi sur le contrôle des armes de 1968.
Je vous ferai une petite présentation de la mienne très bientôt. salut

avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Joel_ le Lun 18 Juin - 9:10

Houpitain la traduc ! Shocked Very Happy

Déjà, en lisant, remplacer "boulon" par "culasse" (bolt), ça ira un peu mieux. Wink

------------------------


Législation armes
Ce lien, Juste Clique-Le.
avatar
Joel_
Futur pilier
Futur pilier

Nombre de messages : 750
Age : 57
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Lun 18 Juin - 9:34

Effectivement, le traducteur automatique est limité, mais je pense que vous arrivez à comprendre le sens du texte. Si ton niveau d’anglais te le permet, je t’encourage a faire évoluer ce post dans la bonne direction.
avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Joel_ le Lun 18 Juin - 9:38

Tigroujaune50 a écrit:Effectivement, le traducteur automatique est limité, mais je pense que vous arrivez à comprendre le sens du texte. Si ton niveau d’anglais te le permet, je t’encourage a faire évoluer ce post dans la bonne direction.
Pas de problème, mets le lien vers la VO. salut

------------------------


Législation armes
Ce lien, Juste Clique-Le.
avatar
Joel_
Futur pilier
Futur pilier

Nombre de messages : 750
Age : 57
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Lun 18 Juin - 9:40

avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Joel_ le Lun 18 Juin - 13:45

Tigroujaune50 a écrit:Voici le lien internet.
https://en.wikipedia.org/wiki/Winchester_Model_68
salut Very Happy
J'ai fait ça en vitesse. J'espère que ça piquera moins les zeuils. Wink

Wikipedia a écrit:Winchester Modèle 68

La Winchester Modèle 68 était une carabine à verrou monocoup en calibre .22 LR commercialisée de 1934 à 1945 par la société Winchester Repeating Arms. Quasi identique à la Winchester Modèle 67 légèrement moins chère, elle était dotée d'un œilleton.

Origines et conception

Le début des années 1930 fut une période d'intense compétiton parmi les fabricants américains de carabines, notamment Winchester, Iver Johnson, et Mossberg. Afin de s'attirer les bonnes grâces des acquéreurs de carabines monocoup à percussion annulaire d'entrée de gamme, ces marques n'ont cessé de rogner sur les coûts de production et de diminuer leurs marges jusqu'au strict minimum. Winchester proposait déjà une carabine monocoup à percussion annulaire destinée à la compétition, le Modèle 60A, mais elle n'avait pas réussi à prendre suffisamment de parts de marché en raison de son prix relativement élevé et fut considérée comme décevante en termes de ventes.

Winchester avait déjà entamé un programme de réduction des coûts de production pour la carabine d'entrée de gamme Modèle 60, qui donna le nouveau Modèle 67, et la conception d'une carabine de précision identique d'un prix moindre était logiquement l'étape suivante. Tout comme pour le Modèle 60 dont elles étaient dérivées, la pièce d'armement à l'arrière de la culasse devait être tirée à la main pour armer le percuteur une fois la culasse fermée mais les nouvelles armes disposaient d'une sûreté à drapeau portant de manière plus visible les mots "SAFE" et "FIRE". Le guidon du  Modèle 68 était celui d'un Modèle 97A avec un protège-guidon amovible en tôle et le dioptre celui d'un Modèle 96A, muni d'un disque amovible, dont le trou plus petit était plus adapté au tir à la cible. Une fois l'insert enlevé, l'organe de visée était moins précis mais procurait plus de lumière, ce qui était avantageux pour de la chasse au petit gibier ou du tir de loisir. Les deux armes avaient une crosse en noyer non quadrillé avec une poignée-pistolet et des rainures de préhension, et toutes deux étaient 'takedown' d'origine : on déposait facilement l'ensemble canon-boîtier de culasse en dévissant une vis sous la crosse avec une pièce de monnaie.

Production

Le Modèle 68 fut lancé en même temps que le Modèle 67 en mai 1934 et les deux armes rencontrèrent un succès immédiat. Les ventes du Modèle 68 ont rapidement dépassé celles du Modèle 60A, plus cher mais un peu mieux équipé, qui était toujours au catalogue, bien que la production en ait été arrêtée en avril 1934. Au final, le Modèle 68 s'est tellement bien vendu que la fabrication du Modèle 60A n'a jamais été reprise.

Les modifications apportées au Modèle 68 ont généralement été appliquées au Modèle 67. Les rainures de préhension sur le fût ont disparu à partir de la mi-1935, le ressort de rétention de la culasse a été supprimé en août 1937 et la gâchette et l'extracteur modifiés en janvier 1938 afin d'éjecter les étuis plus loin à l'ouverture de la culasse. Un chambrage optionnel en .22 WRF a été ajouté en avril 1938, un peu plus tard que son introduction pour le Modèle 67, en 1935.

Des lunettes griffées Winchester furent lancées en 1937. On avait le choix entre un grossissement 2¾ avec réticule fin ou un pointeau vertical ou un 5X avec réticule fin. Les organes métalliques restaient sur l'arme, les lunettes étaient emballées séparément et fixées à des montages sur le canon par l'acquéreur lui-même. Cette option visée optique a été abandonnée en 1939.

En août 1943, la direction de Winchester décida d'offrir le même œilleton utilisé sur le Modèle 68 comme option sur le Modèle 67, rendant de ce fait le Modèle 68 redondant, bien qu'il ne fût curieusement pas formellement abandonné avant septembre 1944. Le stock a continué d'être écoulé en 1945 et l'arme figurait au catalogue de 1946 malgré que les stocks étaient déjà largement entamés. Environ 98.496 à 100.730 Modèles 68 ont été produits. Ils n'ont jamais reçu de numéros de série, qui n'étaient pas nécessaires sur les armes à feu américaines avant le Gun Control Act de 1968.

Les prix des Modèles 68 sur le marché de la collection d'aujourd'hui sont comparables à ceux des Modèles 67, cependant, les versions relativement rares chambrées en .22 WRF engendrent un triplement de valeur, une plus importante plus-value que le même chambrage sur une Modèle 67.

Les 100 premières carabines Modèle 68 ont reçu un numéro de série.

------------------------


Législation armes
Ce lien, Juste Clique-Le.
avatar
Joel_
Futur pilier
Futur pilier

Nombre de messages : 750
Age : 57
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Lun 18 Juin - 14:07

Merci Joël salut
avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  CLOSDELIF le Mar 19 Juin - 5:56

La revue Cibles doit sortir un article au sujet de ce modèle....d'ici...quelque temps.... Cool

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 17636
Age : 66
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Joel_ le Mar 19 Juin - 6:02

CLOSDELIF a écrit:La revue Cibles doit sortir un article au sujet de ce modèle....d'ici...quelque temps.... Cool
Mmmmh, je me demande bien sous la signature de qui. Mystèèère... Wink

------------------------


Législation armes
Ce lien, Juste Clique-Le.
avatar
Joel_
Futur pilier
Futur pilier

Nombre de messages : 750
Age : 57
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Sam 23 Juin - 19:41



[url=https://servimg.com/view/19207417/946][/url]

[url=https://servimg.com/view/19207417/948][/url]Petite présentation de la mienne, début de série avec ses rainures de préhension , son guidon avec son tunnel, ......, quelques photos résumant cette petite 68.

[url=https://servimg.com/view/19207417/938]
[url=https://servimg.com/view/19207417/940][/url][/url]

[url=https://servimg.com/view/19207417/939][url=https://servimg.com/view/19207417/942][/url][/url]
avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  3008nato le Sam 23 Juin - 22:23

superbe et encore une de plus  , merci clos ...
avatar
3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 3447
Age : 74
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: Winchester "Model 68"

Message  Tigroujaune50 le Dim 24 Juin - 4:57

Encore merci à closdelif de m’avoir fait découvrir cette magnifique petite carabine. salut
avatar
Tigroujaune50
Membre confirmé
Membre confirmé

Nombre de messages : 349
Age : 43
Localisation : Saint lo
Date d'inscription : 16/11/2016

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
