USM1 A1

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

USM1 A1

Message  Grizzly le Dim 24 Aoû 2014, 16:30

Je viens de trouver mon graal  Very Happy  après  15 ans de recherche, j'ai enfin réussi à me procurer une USM1 A1.

Une première type de juillet 42, avec tous les marquages qui vont bien, IO sur les bois, le P de property sur le fût, un petit numéro sur la plaque de couche et sur le boitier.
Pour l'instant je ne suis que collectionneur donc cette carabine est démilitarisée.

Un grand Merci à Michel, pour ces conseils de lecture.

Maintenant place aux photos

















Dernière édition par Grizzly le Dim 24 Aoû 2014, 17:23, édité 1 fois

------------------------

Parler est un besoin, écouter est un art.

Grizzly
Membre confirmé
Membre confirmé

Nombre de messages : 433
Age : 55
Date d'inscription : 13/06/2011

Revenir en haut Aller en bas

Re: USM1 A1

Message  lu1900 le Dim 24 Aoû 2014, 16:35

Une Inland , neutralisée

------------------------

Cordialement...Patrice.... lu1900@gmail.com
Building A Luger Collection...One Luger At A Time ...Recherche tout sur le luger et sur les Reichs.Gendarmerie d'Alsace -Lorraine !
http://s174.photobucket.com/albums/w83/lu1900/Restaurations%20diverses/
http://www.fichier-pdf.fr/2016/03/18/p-kasten-and-snail-drum/

lu1900
Pilier du forum
Pilier du forum

Nombre de messages : 5615
Age : 58
Localisation : Quadrant alfa
Date d'inscription : 06/01/2009

http://s174.photobucket.com/albums/w83/lu1900/Restaurations%20di

Revenir en haut Aller en bas

Re: USM1 A1

Message  Stalingrad0243 le Dim 24 Aoû 2014, 17:14

suis jaloux....


Mais elle en jette superbe  salut

------------------------

"98% des problèmes se trouvent entre les bottes et l'index"

Stalingrad0243
Membre confirmé
Membre confirmé

Nombre de messages : 383
Age : 25
Localisation : Entre ici et la bas
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Re: USM1 A1

Message  nomdecodelepianniste le Dim 24 Aoû 2014, 18:01

felicitation!
moi j'ai récupéré un bois seul par conséquent je recherche la férraille pliante depuis deux ans il va encore falloir être patient je crois... Very Happy

nomdecodelepianniste
Membre averti
Membre averti

Nombre de messages : 180
Age : 28
Date d'inscription : 17/01/2013

Revenir en haut Aller en bas

Re: USM1 A1

Message  guillaurore le Dim 24 Aoû 2014, 18:55

belle M1 , ça commence a plus trop courir les rues

guillaurore
Pilier du forum
Pilier du forum

Nombre de messages : 1849
Age : 32
Localisation : entre la france et la suisse
Date d'inscription : 26/03/2010

http://hommagealagn.forumpersos.com/

Revenir en haut Aller en bas

Re: USM1 A1

Message  jackdaniels le Dim 24 Aoû 2014, 19:02

AAAAAAAAAAAHHHHHHHHH

Si jamais tu venais à trouver ton graal en double

Suis terriblement jaloux

Si ça ne te gêne pas merci de m'envoyer le prix en MP

Si un des membre du forum, heureux possesseur d'un tel objet, a besoin de faire un peu de place dans son armoire...

Suis ouvert à toute proposition

Bravo

jackdaniels
Membre expert
Membre expert

Nombre de messages : 559
Age : 49
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

Re: USM1 A1

Message  LaFoudre le Dim 24 Aoû 2014, 20:24

Tres jolie Inland !



------------------------

Age Quod Agis

LaFoudre
Membre confirmé
Membre confirmé

Nombre de messages : 440
Age : 43
Date d'inscription : 31/10/2013

Revenir en haut Aller en bas

Re: USM1 A1

Message  Jean_Pierre le Lun 25 Aoû 2014, 17:57

petite question pour les afficionados de la M1. en liaison avec ce post.

Existe t-il une différence de marquage, en sortie d'arsenal, entre une M1 version carabine et la version parachutiste.
Autrement dit si je trouve une M1 parachutiste comment puis-je être certain que c'est une version d'origine et non une carabine classique dont on aurait remplacé la crosse par une version parachutiste afin de la vendre plus cher?
Existe t-il des listings de numéros matricule pour les M1 parachutiste?

Cordiales salutations

Jean_Pierre
Membre confirmé
Membre confirmé

Nombre de messages : 208
Age : 63
Localisation : Fleurus (près de Charleroi) Belgique
Date d'inscription : 21/01/2013

Revenir en haut Aller en bas

Re: USM1 A1

Message  Leboulanger le Lun 25 Aoû 2014, 18:15

Hélasss pas de listings .
Mais déjà , Inland ou rien du tout ! old

On connais juste les block de Nr pris pour être crossées A .
De 1942 a octobre 43 Nr 70000 à 950000 .
Second block  de Mai 44 à décembre 45 entre Nr 5000000 et 6250000 .
Environ 140000 carabine A1 produites .
La dessus tu ajoute un stock de crosses de remplacement .

Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4055
Age : 47
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Re: USM1 A1

Message  bleu blanc rouge le Lun 25 Aoû 2014, 19:50

Bonsoir a tous et a  Leboulanger
J'ai une M1A1 Inland aussi, avec un canon marqué :
 INLAND MFG.DIV.
GENERAL MOTORS
        9-43
et une boite de culasse :
INLAND DIV.
  663783
les N° ne correspondent pas avec les blocks que tu donnes, même le N° de celle de notre ami Grizzly qui est 19658
merci
Philippe

bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 869
Age : 46
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Re: USM1 A1

Message  Leboulanger le Lun 25 Aoû 2014, 20:16

MAis pourtant , ta Baby Nr 663783 est bien dans le premier block entre le Nr 70000 et 950000 . Idea

Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4055
Age : 47
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Re: USM1 A1

Message  bleu blanc rouge le Lun 25 Aoû 2014, 20:36

merci je vais changé de lunette
j'avais lu entre 70000 à 95000
il me manquait un 0

bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 869
Age : 46
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

rep..

Message  joselito le Lun 25 Aoû 2014, 21:09

je verrais bien une Ptit' Baby comme ça à la maison aussi........

joselito
Modérateur

Nombre de messages : 9453
Age : 57
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Re: USM1 A1

Message  waldy45 le Lun 25 Aoû 2014, 22:19

bleu blanc rouge a écrit: le N° de celle de notre ami Grizzly qui est 19658

Effectivement... 1ere fois que j en vois une avec un si petit N° !!! et bien en desssous des premiers numeros connus sur les M1A1 scratch

waldy45
Futur pilier
Futur pilier

Nombre de messages : 853
Age : 55
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

Re: USM1 A1

Message  feder504 le Mar 26 Aoû 2014, 01:25

Aussi belle soit-elle, la A1 de notre ami n'a peut-être pas sa crosse d'origine ...  No

L'ensemble canon-Boîtier est cohérent, c'est a dire que la date du canon correspond à la période de production d'un boîtier de cette série et à l'assemblage : juillet 1942.
D'après ce que l'on voit du boîtier de mécanisme, et notamment la sûreté quadrillée, celui-ci paraît également cohérent.

La très belle crosse A1, du premier type, avec son garde-main à rainure profonde, s'accorde parfaitement, en raison de son bel état, avec la mécanique qui est montée dessus, mais les premières A1 sont sorties en novembre 42, montées avec les mécaniques contemporaines de cette date, et il y a fort peu de chances qu'une arme sortie en juillet se soit vue équiper d'une crosse pliante 4 mois plus tard ...

La crosse n'est pas un remplacement, car elle porte le "P" cerclé des armes réceptionnées complètes.
Un facétieux pourrait avoir placé une belle mécanique sur une belle crosse, et l'ensemble présente plutôt bien.

On sait que le premier test d'endurance effectué par Inland avec 10 carabines M1A1, le 4-11-42, indique des n° entre le 36356 et le 54165.

A priori, c'est donc râpé, cette mécanique est trop "vieille" pour squatter impunément une crosse de A1 ...










... mais sèche tes larmes, ami Grizzly, la doc est faite pour être épluchée !  Very Happy

Et qu'y trouve-t-on ?
Un beau tableau de production des M1A1, avec début de production en novembre 42, qui donne 2234 ex. produits ce même mois, et 2066 ex. en décembre, suivis de 9900 ex. en janvier 43, ce dernier total étant une estimation de "bar graph", autrement dit d'un graphique.
On a donc un total de 4300 ex. pour 1942.

Mais en fouillant, on peut dénicher les archives du premier contrat des M1A1 (W-294-ORD-830).
Et les détails de ce contrat donnent des indications qui semblent ne pas avoir été prises en compte pour établir le tableau ...
Il y est dit que la production des armes concernant ce contrat s'établit comme suit :
- 8230 ex. du 1er juillet 1942 au 7 janvier 1943
- 17155 ex. du 8 janvier au 7 avril 1943
- 31545 ex. du 8 avril au 30 juin 1943
Le total serait donc de 56930 ex. au 30-6-43.


Avec ma calculette, si j'additionne les productions mensuelles du tableau de 11-42 à 6-43, je trouve 56600 ex.


Pas loin.


Mais à bien y regarder, la production de 4 de ces mois est une estimation bar graph (dont la plus haute, 17000 ex. en mai), donc pas trop fiable ...
Par exemple, 19300 ex. en janvier et mars (pas de production en février), soit plus que le nombre indiqué dans le contrat, même si l'on tient compte du décalage de cadence de production, qui devait être plus élevée en première semaine d'avril qu'en première semaine de janvier.


La différence vient surtout de l'année 1942 : 4300 sur le tableau, 8230 sur le contrat. Il y a donc eu production avant novembre 42, car la différence (3930) ne peut pas s'expliquer par le rajout de la seule production du 1 au 7 janvier.


La production "pré-novembre 42" fait donc encore partie des inconnues, en l'état actuel des connaissances, et il est plus que possible que des exemplaires de M1A1 aient été montés en juillet, Overton ayant effectué ses premières livraisons de montures A1 à Inland en juin 1942.


Ta belle M1A1 est donc à garder en l'état, au chaud ... Le seul truc qui m'étonne est cette équerre de hausse avec les œilletons au milieu de croix ...
Je peux t'envoyer en MP une fiche de pinaillage du Carbine Club, car si les pièces internes sont cohérentes, les détails peuvent les intéresser et faire bouger le classement ...
Et qui sait, ta carabine peut se retrouver "Carbine of the Month" dans un prochain bulletin ...  cheers


A+

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4029
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: USM1 A1

Message  waldy45 le Mar 26 Aoû 2014, 07:07

Etude deductive super interessante Michel.
Comme quoi rien n est jamais figé.
Je me pose une autre question en observant les photos de Grizzly, as tu remarque ce que je crois etre un 10 sur la plaque de couche apres le numero classique ? (et non pas IO)
Ce numero que je crois etre le numero du moule est il normal sur donc un debut de production ? je veux dire, est ce que ces numeros de moule ont une certaine crhronologie et donc cette plaque de couche n aurait rien a faire ici, ou alors, ont ils ete produits tous en meme temps et montés n importe quand ?
Merci

waldy45
Futur pilier
Futur pilier

Nombre de messages : 853
Age : 55
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

Re: USM1 A1

Message  Invité le Mar 26 Aoû 2014, 09:40

Au cas ou il y a une crosse en vente ici...loin de ma doc je ne peux en dire plus

http://www.naturabuy.fr/Crosse-carabine-USM1-A1-item-1555335.html

ZR

Invité
Invité


Revenir en haut Aller en bas

Re: USM1 A1

Message  feder504 le Mar 26 Aoû 2014, 11:12

C'est une copie ou un remontage de bois reconditionné sur une fausse crosse ...

Le faussaire n'a même pas su recopier le bon n° de nomenclature (B257614) et a mis "P237614", au mauvais endroit, en plus ...

Pour Waldy, ces n° de moules vont de 1 à 12.
J'ai vu une fois une photo de l'atelier de fonderie où se trouvaient les moules, mais je ne sais plus où retrouver ça ...
Les plaques sont moulées par séries de 12 successives et ce n° n'est qu'une indication destinée à la localisation immédiate du moule au cas où surviendrait une anomalie génératrice de défaut et qu'il faille le changer rapidement (Time is Money ...)

Les plaques sont ensuite mises en vrac dans des bacs à roulettes, puis emmenées à un poste où les bavures de moulage seront meulées et les trous destinés aux extrémités des tubes de la crosse forés, avant de repartir vers un poste d'assemblage, où elle seront montées sans que personne n'accorde la moindre attention au n° de moule  Very Happy .

A+

------------------------

Les vieux sont nombreux, les vieux sont tenaces, les vieux vaincront !
L'ennemi est bête ...... y dit que c'est nous l'ennemi, alors que c'est lui ...

feder504
Pilier du forum
Pilier du forum

Nombre de messages : 4029
Age : 68
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Re: USM1 A1

Message  guillaurore le Mar 26 Aoû 2014, 12:15

les vendeurs aiment bien dire que leur piece sont des sorties de grenier ,cave ou encore  Normandie ou Ardennes ;personnellement ;j'évites ces ventes

guillaurore
Pilier du forum
Pilier du forum

Nombre de messages : 1849
Age : 32
Localisation : entre la france et la suisse
Date d'inscription : 26/03/2010

http://hommagealagn.forumpersos.com/

Revenir en haut Aller en bas

Re: USM1 A1

Message  bleu blanc rouge le Mar 26 Aoû 2014, 13:00

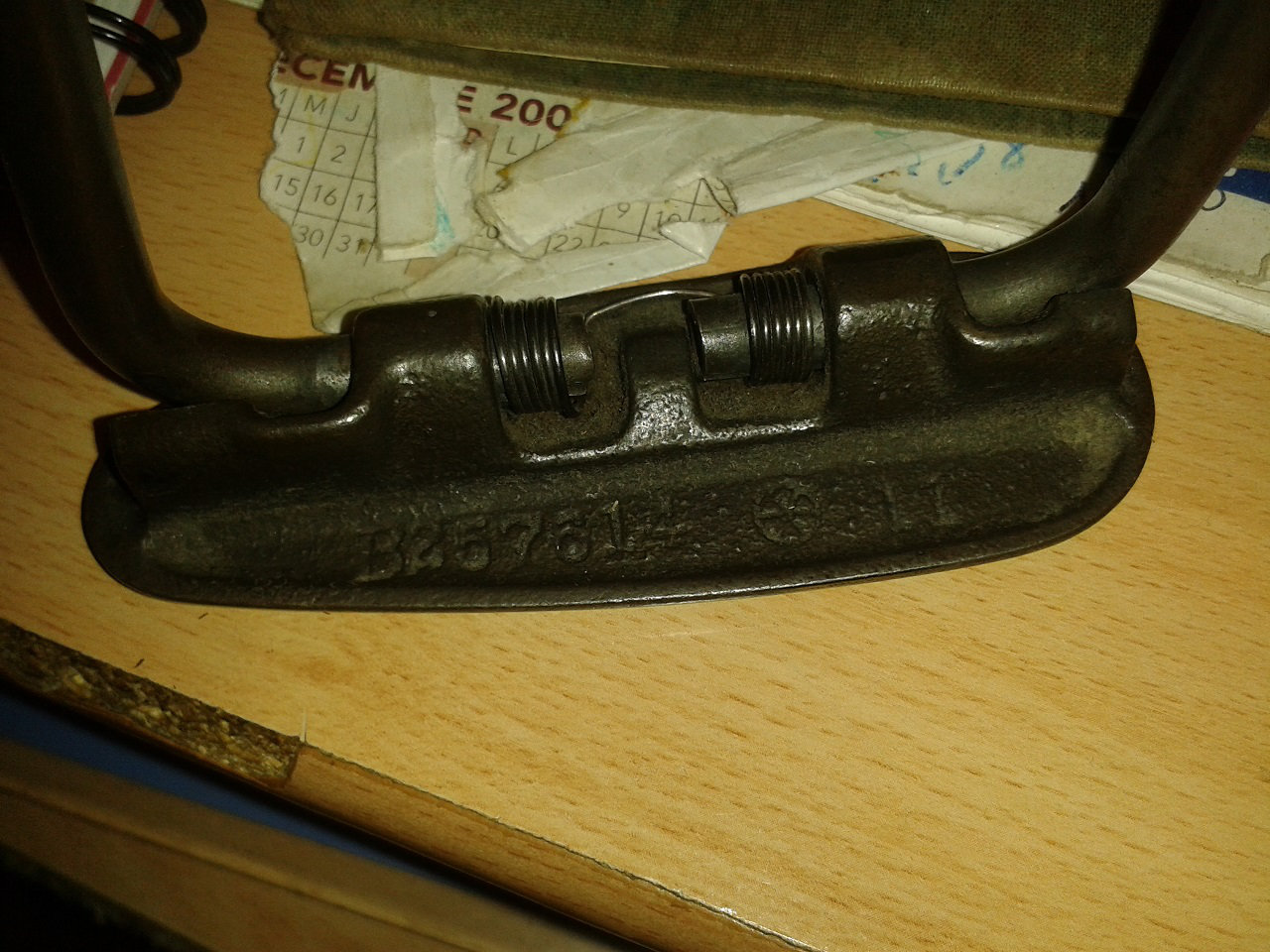

voici le marquage sur la mienne

bleu blanc rouge
Futur pilier
Futur pilier

Nombre de messages : 869
Age : 46
Localisation : le NOOOOOORD
Date d'inscription : 03/10/2010

Revenir en haut Aller en bas

Re: USM1 A1

Message  Invité le Mar 26 Aoû 2014, 14:59

Oui, la mienne avait bien "l'astérisque" dans la plaque de couche, je crois que les copies ne l'ont pas...salut

ZR

Invité
Invité


Revenir en haut Aller en bas

Re: USM1 A1

Message  Leboulanger le Mar 26 Aoû 2014, 17:19

zouaverifle a écrit:Au cas ou il y a une crosse en vente ici...loin de ma doc je ne peux en dire plus

http://www.naturabuy.fr/Crosse-carabine-USM1-A1-item-1555335.html

ZR




Plus de trois cent roros avec cette plaque de couche  ! affraid  Et en plus ... elle est fendue .

Il y a un moment je m'étais mis à faire un petit tuto photo comparatif entre une US et une copie Italienne .
En voici un petit extrait :

US :


Copie :


Les deux côte ) côte :


La ou c'est le plus flagrant est l'usinage interne des bois :


Je préfère de très loin les deux exemplaires présentées ici . salut

Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4055
Age : 47
Localisation : Lorraine
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Re: USM1 A1

Message  Invité le Mar 26 Aoû 2014, 18:00

Domaine très délicat que les crosses para US ...
Il faut aussi se souvenir que la plupart d'entre elles ont subis les modifications Indochine, Corée, Algérie, Vietnam...
Celles de "grenier" restant le "must to have"  salut
J'en connais une complète de parachutage dans le Bugey...trônant dans le salon pleine de poussière de cendre du poêle a bois...les Gendarmes du coin le savent, l'ont vu, et la laisse a son vieux propriétaire jusqu'a Suspect
Tout cela est très bien comme ça...Wink C'est presque une ode a la vie...

ZR

Invité
Invité


Revenir en haut Aller en bas

Re: USM1 A1

Message  guillaurore le Mar 26 Aoû 2014, 18:17

vous me faites envie d'une M1 para maintenant , madame va encore râler  lol1

guillaurore
Pilier du forum
Pilier du forum

Nombre de messages : 1849
Age : 32
Localisation : entre la france et la suisse
Date d'inscription : 26/03/2010

http://hommagealagn.forumpersos.com/

Revenir en haut Aller en bas

Re: USM1 A1

Message  jackdaniels le Sam 30 Aoû 2014, 09:38

guillaurore a écrit:vous me faites envie d'une M1 para maintenant , madame va encore râler  lol1

Si tu pouvais laisser la mienne râler en premier

Formidable sujet et bravo à GRIZZLY

jackdaniels
Membre expert
Membre expert

Nombre de messages : 559
Age : 49
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
