question Gewehr moyen-oriental

Message  Chrismo le Sam 01 Fév 2014, 16:52

Bonjour à tous,

Je suis le petit nouveau old et j'ai déjà un problème à vous exposer. Je viens de recevoir de la part d'un ami, un fusil à l'état d'épave, type Gewehr (93 ou 98 ou autre). J'espère pouvoir trouver les nombreuses pièces manquantes, pour lui redonner un aspect présentable. Il y a tout de même un hic: déterminer le modèle (date type nationalité) pour axer mes recherche sur le puzle. Je ne sais pas dire, par exemple,  s'il y avait un garde main, ou non, sur le dessus du canon.
Ce truc me pose problème par ses marquages. Je ne sais pas d'où il provient, bien que la présence du croissant laisse penser à la Turquie. Mais on me dit que l'écriture est du Parsi, donc Iranien ; mais certain chiffres ne correspondent pas et ressemblent plutôt à de l'arabe  Suspect . Par exemple le signe en forme d'Epsilon est un 4, en écriture Arabe, mais n'existe pas en Parsi.  De plus, on peut voir sous le canon une débauche de poinçons.... Bref, je suis perdu  Crying or Very sad
Mais place aux images qui vous seront plus parlantes; du moins je l'espère.
Voici l'objet,
Gewehr moyen-oriental Dsc08917

Gewehr moyen-oriental Dsc08922

Gewehr moyen-oriental Dsc08919

Gewehr moyen-oriental Dsc08920

Gewehr moyen-oriental Dsc08921

La planchette de hausse, qui a subit un très mauvais traitement  affraid
Gewehr moyen-oriental Dsc08931

Gewehr moyen-oriental Dsc08932

Gewehr moyen-oriental Dsc08933

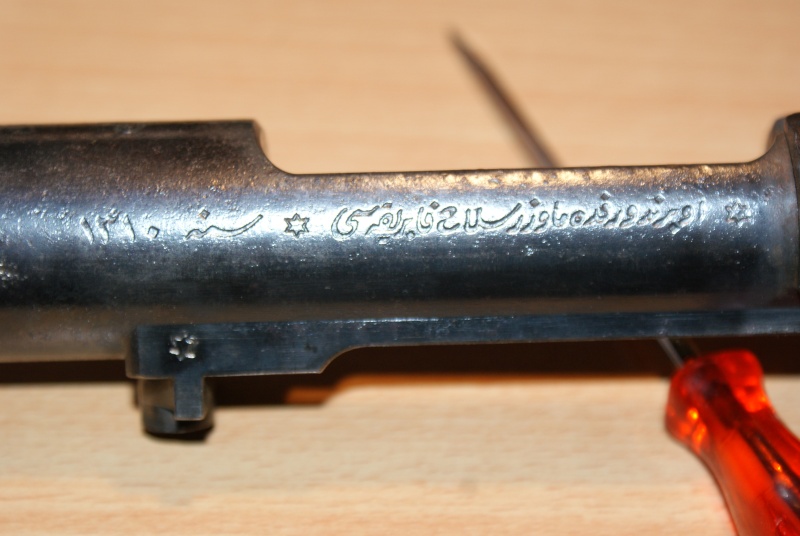

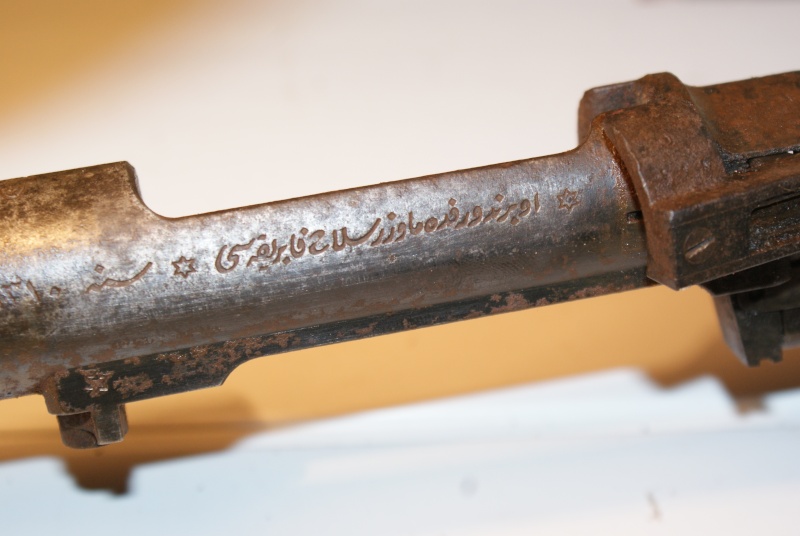

Détail des marquages :

Gewehr moyen-oriental Dsc08923

Gewehr moyen-oriental Dsc08924

Gewehr moyen-oriental Dsc08925

Les poinçons:
Sur le boîtier culasse,
Gewehr moyen-oriental Dsc08930

Sous le boîtier culasse,
Gewehr moyen-oriental Dsc08929

Sur le canon
Gewehr moyen-oriental Dsc08928

Sous le canon,
Gewehr moyen-oriental Dsc08926

Gewehr moyen-oriental Dsc08927

Comme vous pouvez le constater, il y a du boulot ! Mais quand on aime.....

Cordialement

Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  feder504 le Sam 01 Fév 2014, 17:13

C'est un Mauser turc modèle 1890.
... par contre, la hausse est du modèle 1893, ce qui est normal, les Turcs ayant toujours "collé" au progrès, n'hésitant pas à demander des modifs en cours de contrat ...

La sous-garde (ensemble  pontet-magasin) est semblable à celle du Mle 1889 belge ...

A+


Dernière édition par feder504 le Sam 01 Fév 2014, 17:20, édité 1 fois

------------------------

Un homme armé est plus indépendant qu'un homme sans armes.
Spinoza
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 5801
Age : 70
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  HELIX le Sam 01 Fév 2014, 17:14

Gewehr moyen-oriental 72113

Pour moi c'est un Mauser turc modèle 1890.
Le marquage de la chambre est la Tughra qui est le sceau du sultan.
Ce modèle utilise la même cartouche de 7,65 X 53 que le Mauser modèle 1889 belge.
Il a été livré 280.000 exemplaires à l'empire ottoman entre Juillet 1891 et Décembre 1893.

 Gewehr moyen-oriental 242827  Gewehr moyen-oriental 335982  Gewehr moyen-oriental 335982

HELIX
HELIX
Administrateur

Nombre de messages : 20093
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  feder504 le Sam 01 Fév 2014, 17:40

Hélix, j'ai été le plus rapide sur ce coup ................ mais de peu !  salut

Je vais compléter en indiquant la date de fabrication de cette arme (n° de série 149143) : 1310 !

............ de l'Hégire, c'est à dire 1893.

Piqûre de rappel pour ceux qui n'ont pas lu le vieux post qui en parle : pour trouver la date sur une arme dont les marquages sont en arabe :
1) transcrire les chiffres en chiffres de chez nous.
2) enlever 3% en arrondissant : ici, 1310 - 3% (39 ans) = 1271.
3) rajouter 622, année de l'ère chrétienne où débute le calendrier de l'Hégire, 1271 + 622 = 1893.

A+  Wink
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 5801
Age : 70
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  Chrismo le Sam 01 Fév 2014, 23:15

Merci pour ces renseignement  Gewehr moyen-oriental 3361380237 . Mais permettez moi une petite question : Cette écriture se lisant de la gauche vers la droite, ne devrait-on pas lire 341 941 ?

Cdlt
Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  feder504 le Sam 01 Fév 2014, 23:49

Chrismo a écrit:Merci pour ces renseignement  Gewehr moyen-oriental 3361380237 . Mais permettez moi une petite question : Cette écriture se lisant de la gauche vers la droite, ne devrait-on pas lire 341 941 ?

Cdlt
Chrismo



Non, les dates et n° se lisent comme les nôtres ...  Wink

... de toute façon, le n° 341941 ne peut pas figurer dans une série de 280000 pièces ...

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 5801
Age : 70
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  Chrismo le Dim 02 Fév 2014, 09:57

OUPS !  Embarassed  C'est bien vrai ça ! A l'avenir, il me faudra réfléchir un peu plus !

Cdlt
Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  sergent rock le Dim 02 Fév 2014, 18:56

Chrismo

voici ce que ca donne l'arme complete
ci joint des photo du mien  Gewehr moyen-oriental 72113

Gewehr moyen-oriental <a href=Gewehr moyen-oriental 2014-010" />

Gewehr moyen-oriental <a href=Gewehr moyen-oriental 2014-011" />
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 362
Age : 57
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  Chrismo le Dim 02 Fév 2014, 19:09

Très belle arme !  cheers
S'il vous plait, est-il  possible, si cela ne vous dérange pas trop, de voir des photos détaillées des diverses pièces qui me manquent ? C'est à dire :
Culasse, bloc pontet/magasin, embouchoir, grenadière et aussi le garde main devant la hausse. Cela m'aiderait à trouver ces pièces si je sais à quoi elles ressemblent.

Avec mes remerciements anticipés  Gewehr moyen-oriental 779757
Cordial salut  salut
Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  sergent rock le Dim 02 Fév 2014, 19:18

je vous fait ca des que possible
avec mon apn car celle ci sont faite avec mon tel et la qualite n'est pas ce qui a de mieux
un peu de lecture

http://parallaxscurioandrelicfirearmsforums.yuku.com/topic/23844
 Gewehr moyen-oriental 72113
sergent rock
sergent rock
Membre confirmé
Membre confirmé

Nombre de messages : 362
Age : 57
Date d'inscription : 19/01/2009

http://usmf.forumpro.fr/

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  Chrismo le Dim 02 Fév 2014, 19:24

Gewehr moyen-oriental 3361380237  COOL !  Gewehr moyen-oriental 117219

Cdlt
Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Re: Gewehr moyen-oriental

Message  Chrismo le Ven 28 Mar 2014, 12:05

Chrismo a écrit:Très belle arme !  cheers
S'il vous plait, est-il  possible, si cela ne vous dérange pas trop, de voir des photos détaillées des diverses pièces qui me manquent ? C'est à dire :
Culasse, bloc pontet/magasin, embouchoir, grenadière et aussi le garde main devant la hausse. Cela m'aiderait à trouver ces pièces si je sais à quoi elles ressemblent.

Avec mes remerciements anticipés  Gewehr moyen-oriental 779757
Cordial salut  salut
Chrismo


je relance le sujet (avec mes excuses pour le dérangement), au cas ou l'un d'entre vous aurait des informations sur le lieu ou les moyens de retrouver les pièces absentes. De même, je m'interroge sur le garde main supérieur : Quelle longueur a-t-il? De la hausse à la grenadière ou de la hausse à l'embouchoir ? Apparemment, les deux versions sont présentes suivant les modèles. Ce qui motive cette question, c'est la présence de 2 rainures transversales usinées dans le bois du garde main inférieur, entre la hausse et la grenadière. Ce qui laisse supposer la présence de 2 lames de ressort de fixation sur le garde main haut   Question

Avec mes remerciements  salut

Chrismo
Chrismo
Chrismo
Membre averti
Membre averti

Nombre de messages : 122
Age : 71
Localisation : Pays de Brest
Date d'inscription : 01/02/2014

Revenir en haut Aller en bas

question Gewehr Moyen-oriental

Message  tigrounounou le Mer 02 Avr 2014, 20:25

Pour compléter ton arme, les pièces de Mauser Turc modèle 1890 ne courent pas les rues... cependant, les pièces de son contemporain, le Mauser Argentin modèle 1891 devraient s'adapter et elles sont plus facilement disponibles... aux USA  pale ... Mais c'est déjà ça  Wink !
Forcément, ça n'aura pas l'aspect d'origine quand on se penchera sur les marquages mais du point de vue fonctionnel, ça devrait le faire!
